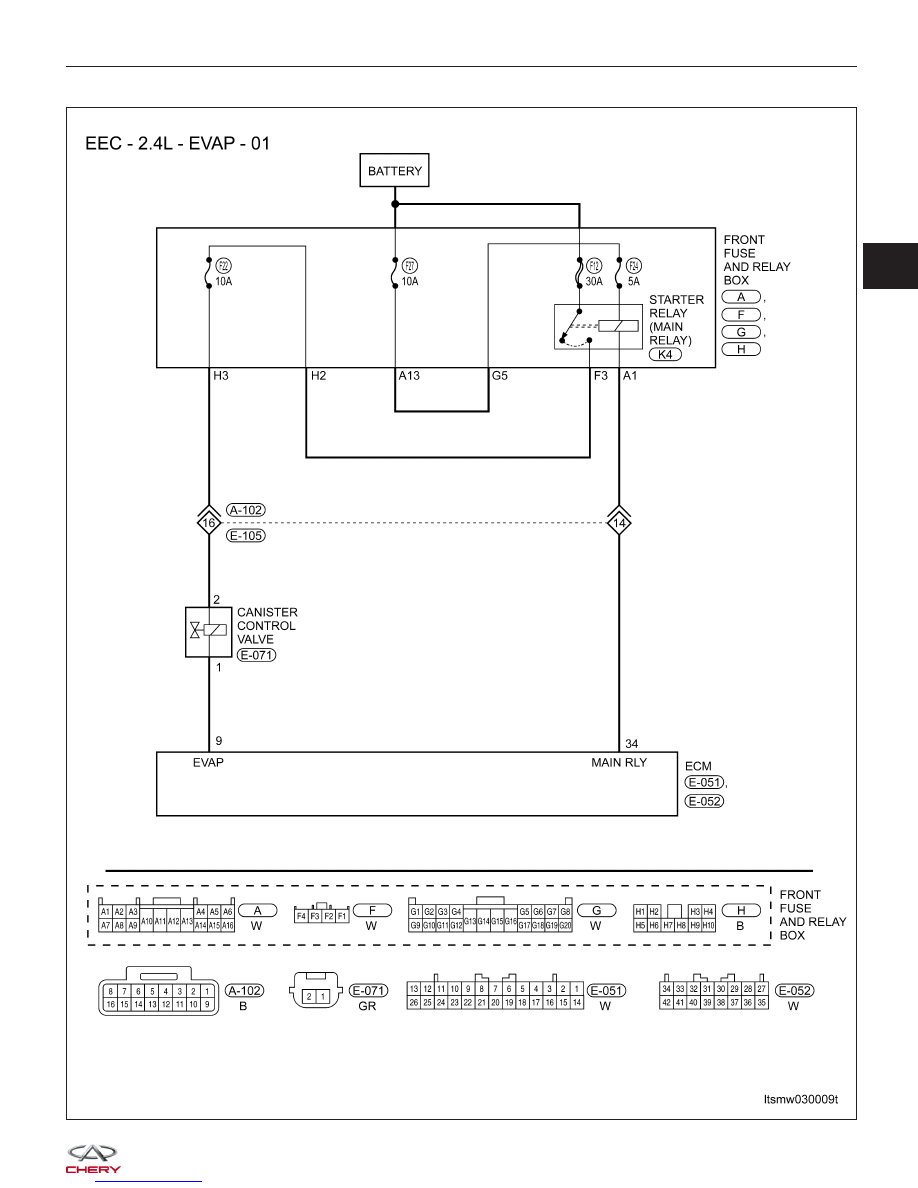

Canister Control Valve 2.4L

GENERAL INFORMATION

LTSMW030009T

03

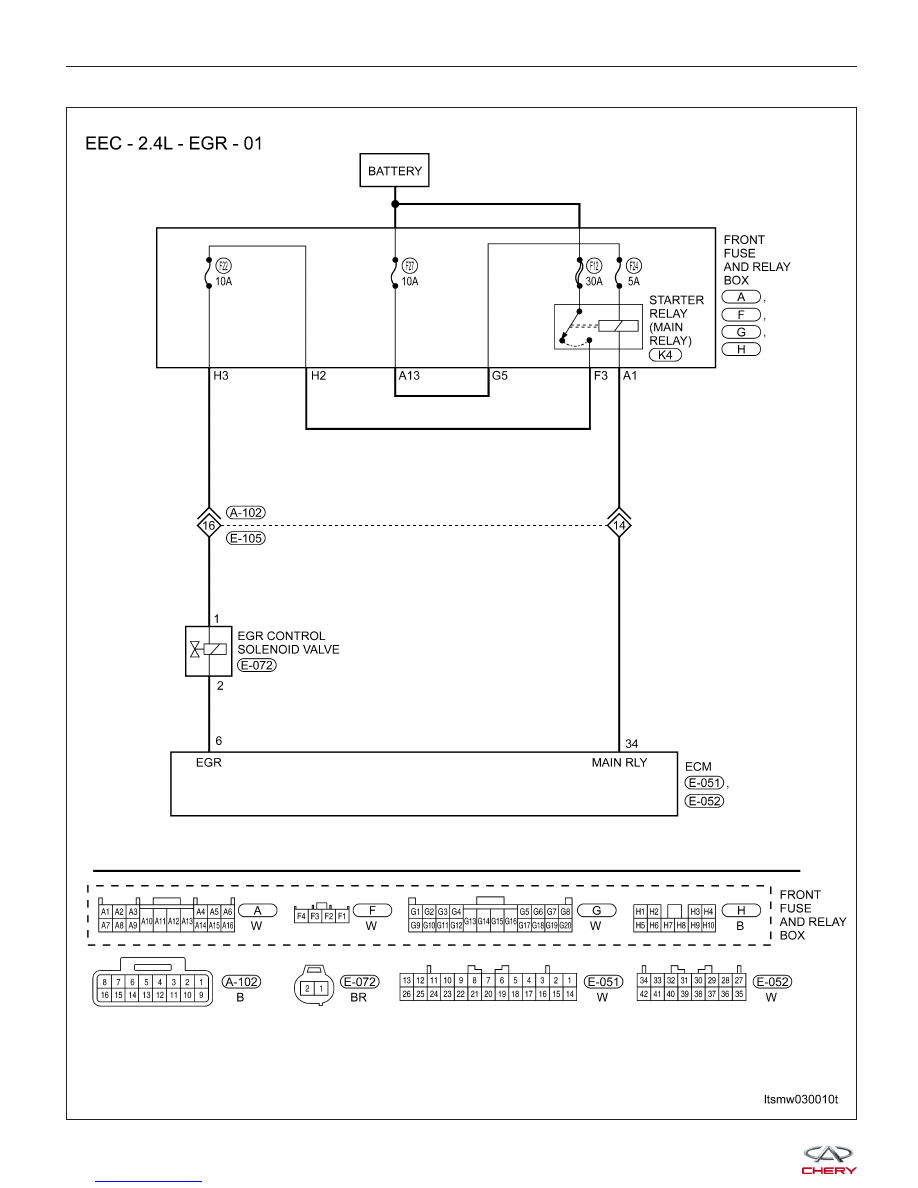

EGR Control Solenoid Valve 2.4L

GENERAL INFORMATION

LTSMW030010T



Specifications

Torque Specifications

DESCRIPTION

TORQUE (N·m)

Vapor Canister Bolts

10

Special Tools

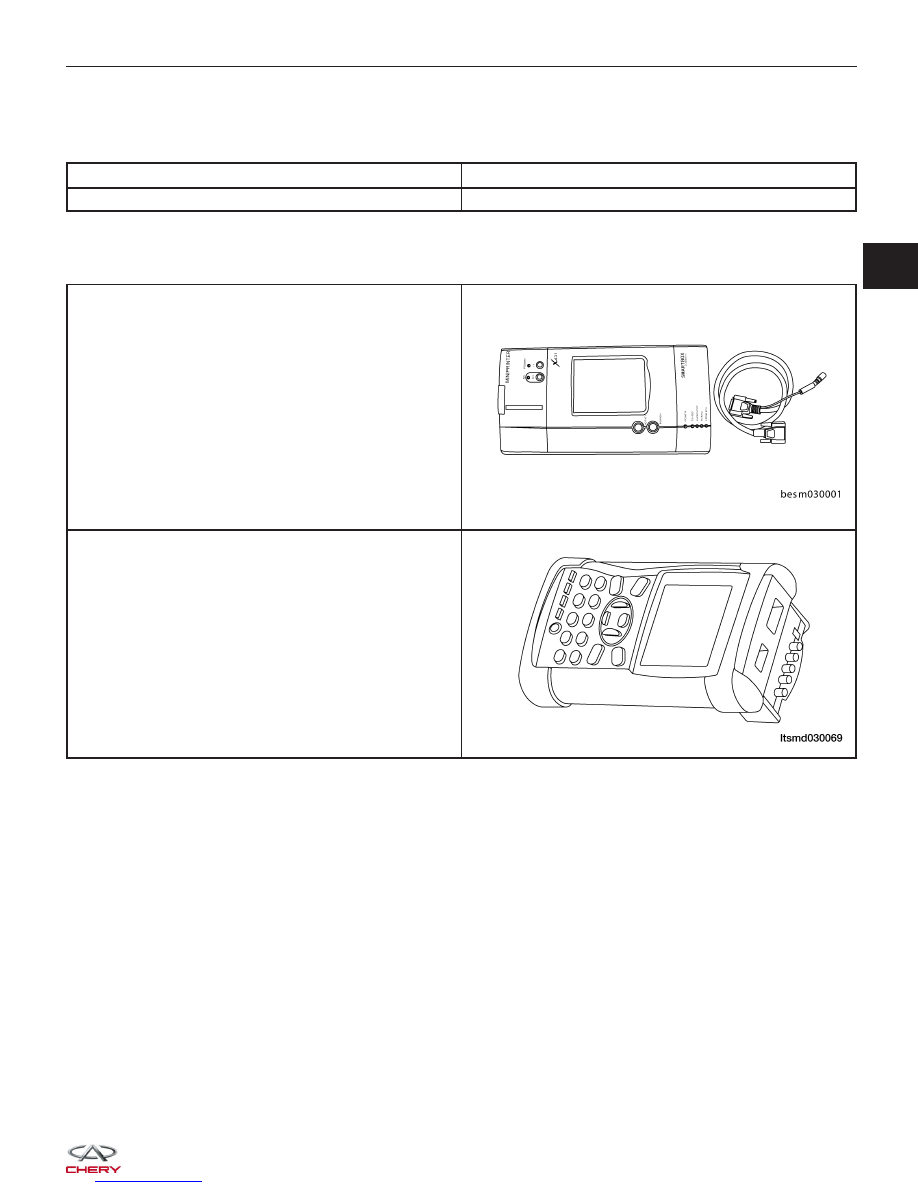

Diagnostic Scan Tool

X-431

Engine Analyzer

KES-200

GENERAL INFORMATION

03



ON-VEHICLE SERVICE

Canister Control Valve 1.6L & 1.8L & 2.0L

Description

This vehicle uses a pulse-width modulated canister control valve. The canister control valve regulates the rate of
vapor flow from the vapor canister to the throttle body. The Engine Control Module (ECM) controls the frequency at
which the canister control valve operates in order to accommodate the vapor volume for each cylinder.

Operation

The canister control valve is installed near of the engine air filter. The Engine Control Module (ECM) controls the
opening and closing of the canister control valve. When the ECM relay is energized, the canister control valve
switches from closed to open.

Removal & Installation

1. Disconnect the negative battery cable.

2. Disconnect the canister control valve electrical con-

nector.

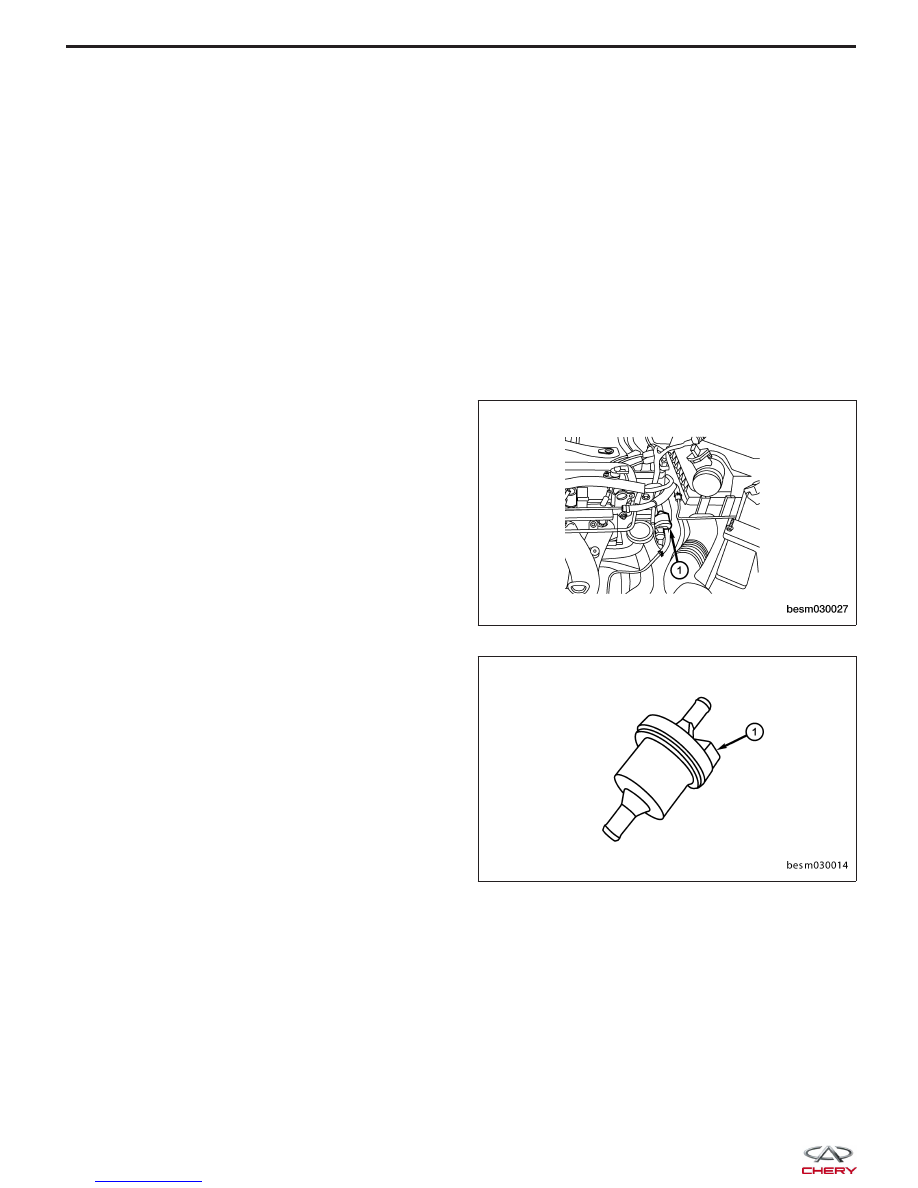

3. Disconnect the lines from canister control valve (1).

4. Remove canister control valve (1) from the bracket.

5. Installation is in the reverse order of removal.

Canister Control Solenoid Valve 2.4L

Description

The canister control valve is located near of the engine air filter.

Operation

The Engine Control Module (ECM) controls the opening and closing of the canister control valve. When the ECM
relay is energized, the canister control valve switches from closed to open. The ECM uses a pulse-width modulated
canister control valve to regulates the rate of vapor flow from the vapor canister to the throttle body. The ECM con-

BESM030027

BESM030014
