10.

    CHECK CAMSHAFT

• Check the following:

− There should be no accumulation of debris on the signal plate of camshaft rear end.
− There should be no chip on the signal plate of camshaft rear end.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Remove debris and clean the signal plate of camshaft rear end or replace camshaft.

11.

    CHECK DTC

• With the X-431 scan tool, read ECM DTCs.

• Refer to ⬙DTC Confirmation Procedure⬙.

Is DTC 23 still present?

Yes

>>

Replace the ECM.

No

>>

The system is now operating properly.
Reassemble the vehicle and road test to verify the customers complaint is repaired.

DIAGNOSIS & TESTING

03



25 - Atmosphere Pressure Sensor

DIAGNOSIS & TESTING

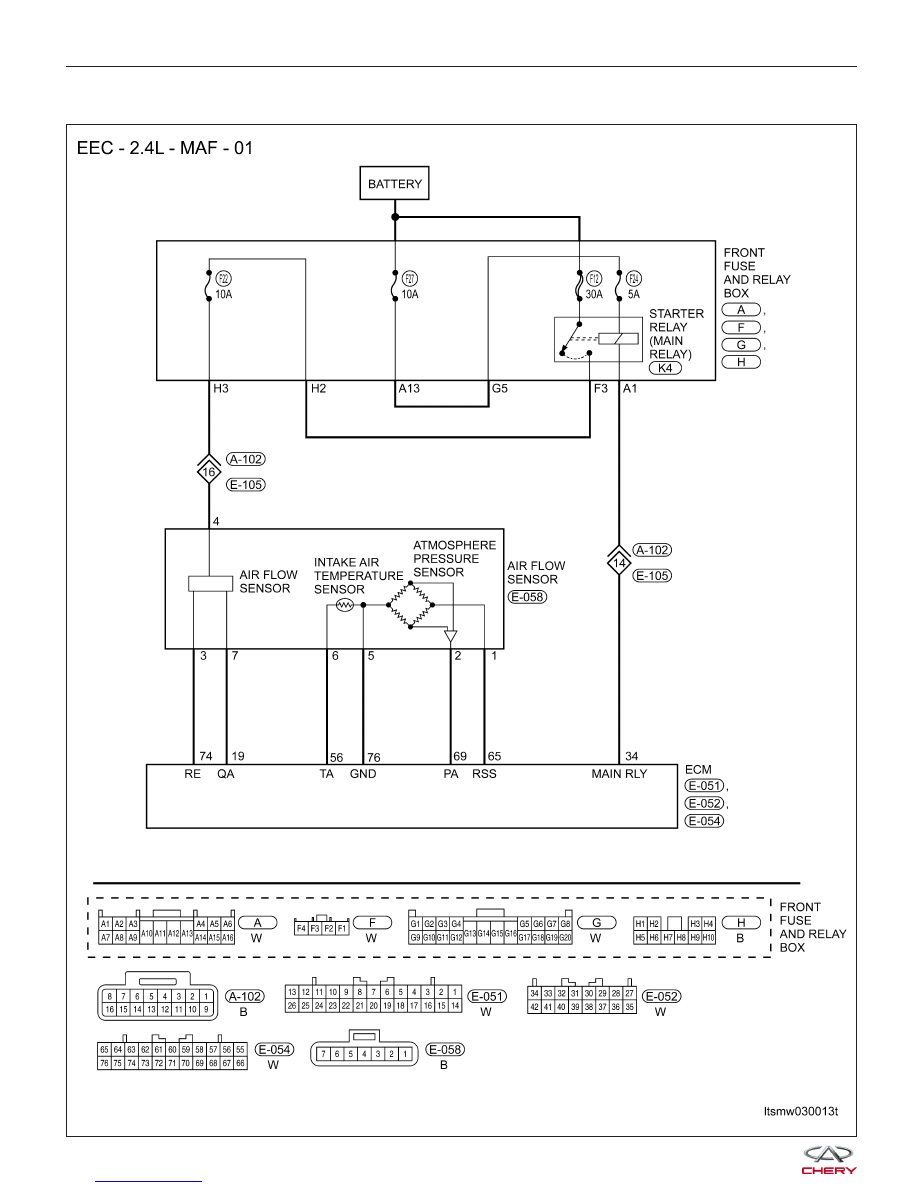

LTSMW030013T



Check reference values between ECM terminals and ground under the following conditions:

ECM TERMINAL

NO.

ITEM

CONDITION

DATA VOLTAGE

65

Regulated sensor

supply

Ignition switch: ON

-

4.8 - 5.2 V

69

Atmosphere

pressure sensor

Sea level altitude: 0

M

3.7 - 4.3 V (101 kPa)

Sea level altitude:

600 M

95 kPa

Sea level altitude:

1200 M

3.2 - 3.8 V (88 kPa)

Sea level altitude:

1800 M

81 kPa

76

Sensor (GND)

Ignition switch: ON

0 V

On Board Diagnostic Logic
• Self-diagnosis detection logic.

DTC NO.

DTC DEFINITION

DTC DETECTION

CONDITION

DTC SET

CONDITION

POSSIBLE CAUSE

25

Atmosphere

pressure sensor

• Ignition switch ON
position for 60
seconds

• Engine: Running

• Signal output is

over 4.6 V for 4

seconds

continuously

(amount to 114 kPa

atmosphere

pressure).

• Signal output is

below 0.2 V for 4

seconds

continuously

(amount to 5.33 kPa

atmosphere

pressure).

• Atmosphere
pressure sensor

• Harness or
connectors

• ECM

DTC Confirmation Procedure:

Before performing the following procedure, confirm that battery voltage is more than 12 V.

• Turn ignition switch off.

• Connect the X-431 scan tool to the Data Link Connector (DLC) - use the most current software available.

• Turn ignition switch on.

• With the scan tool, record and erase stored DTCs in the ECM.

• Start engine and warm it to normal operating temperature, then select view DTC and data stream.

• If the DTC is detected, the DTC condition is current. Go to Diagnostic Procedure - Step 1.

• If the DTC is not detected, the DTC condition is intermittent (See Diagnostic Help and Intermittent DTC Trou-

bleshooting in Section 03 Electronic Engine Controls for more information.

NOTE :
Before performing the following procedure, make sure that the ECM ground connection is in good condition.

NOTE :
While performing electrical diagnosis & testing, always refer to the electrical schematics for specific circuit
and component information.

DIAGNOSIS & TESTING

03



Diagnostic Procedure

1.

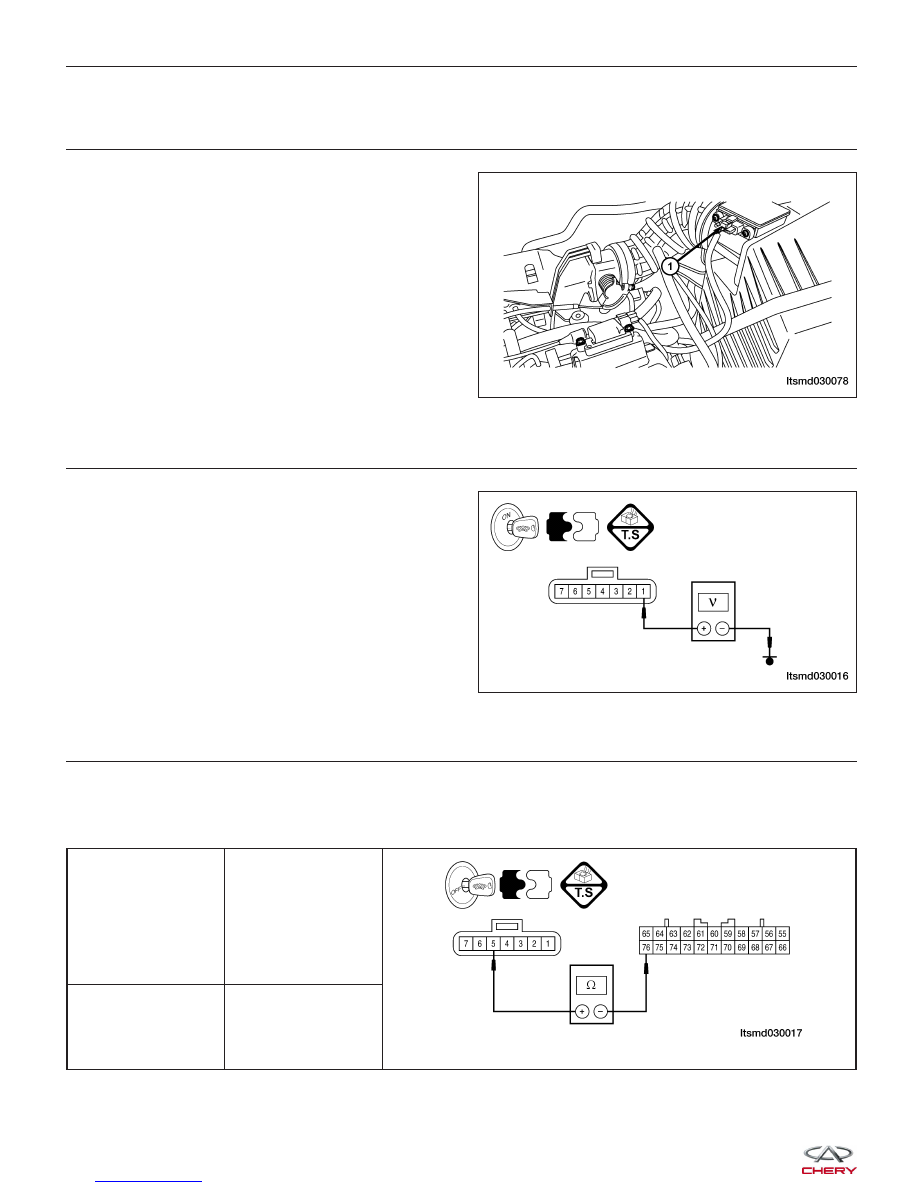

CHECK ATMOSPHERE PRESSURE SENSOR ELECTRICAL CONNECTOR

• Turn ignition switch off.

• Disconnect the atmosphere pressure sensor (atmo-

sphere pressure sensor is built-into) electrical con-
nector (1).

• Inspect the electrical connector for damage.

Is the electrical connector OK?

Yes

>>

Go to the next step.

No

>>

Repair or replace the electrical connector

as necessary.

2.

CHECK ATMOSPHERE PRESSURE SENSOR POWER SUPPLY CIRCUIT

• Turn ignition switch on.

• Check supply voltage between atmosphere pres-

sure sensor connector E-058, terminal 1 and
ground in the atmosphere pressure sensor electrical
connector E-058.

• 4.8 - 5.2 V should exist.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair circuit for an open or short in har-
ness or connectors.
If circuit is normal, go to the next step.

3.

CHECK ATMOSPHERE PRESSURE SENSOR GROUND CIRCUIT FOR AN OPEN OR SHORT

• Turn ignition switch off.

• Disconnect ECM harness connector.

• Check harness continuity between following terminals.

ATMOSPHERE

PRESSURE

SENSOR

TERMINAL

ECM TERMINAL

5

76

DIAGNOSIS & TESTING

LTSMD030078

LTSMD030016
