3.

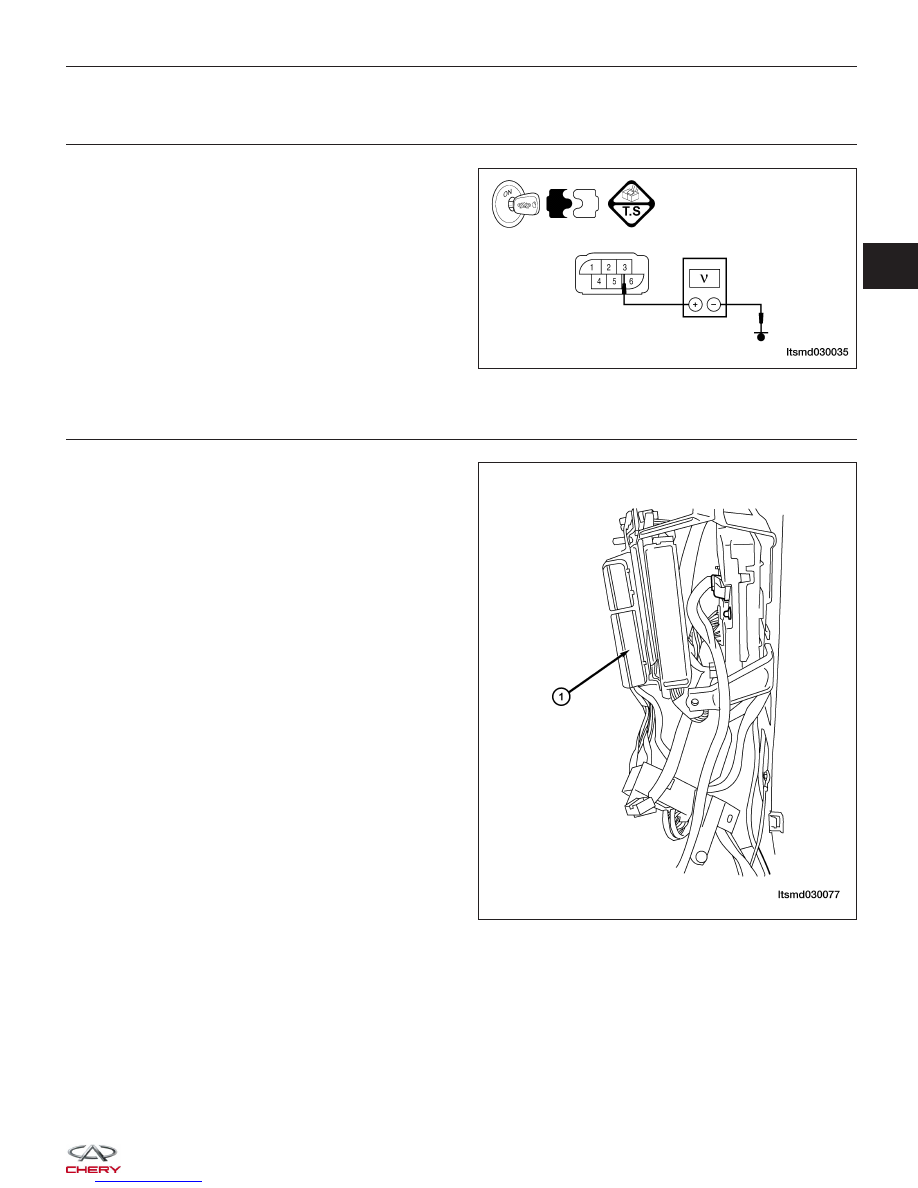

CHECK THE TPS POWER SUPPLY CIRCUIT - (1)

• Turn ignition switch on.

• Check TPS supply voltage between sensor terminal

3 and ground in the sensor electrical connector
E-027.

• Approximately 5 V should exist.

Is the check result normal?

Yes

>>

Go to step 8.

No

>>

Go to the next step.

4.

CHECK THE TPS POWER SUPPLY CIRCUIT - (2)

• Disconnect ECM harness connector (1).

• Turn ignition switch off.

• Check harness continuity between TPS terminal 3 and ECM terminal 32.

• Continuity should exist.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair or replace circuit for an open.

DIAGNOSIS & TESTING

LTSMD030035

LTSMD030077

03



5.

CHECK THE TPS POWER SUPPLY CIRCUIT - (3)

• Check harness for short to power and short to ground, between following terminals.

ECM TERMINAL

TPS TERMINAL

32

TPS terminal 3

32

APP sensor terminal 3

33

APP sensor terminal 6

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair or replace circuit for a short to ground or short to power in harness or connectors.

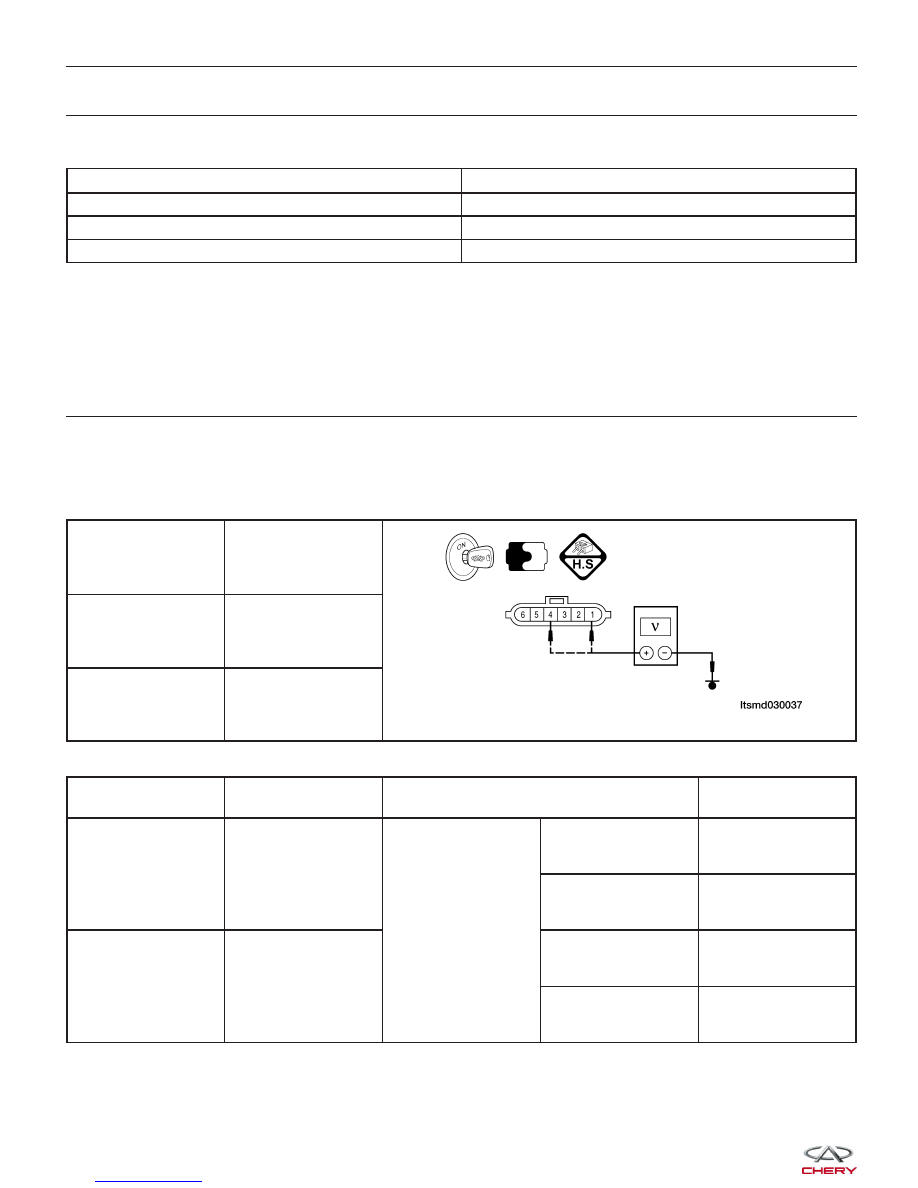

6.

CHECK THE APP SENSOR

• Connect all harness connectors disconnected.

• Turn ignition switch on.

• Check voltage between ECM terminals 16 (APP sensor 1) and ground, terminal 40 (APP sensor 2) and ground

under the following conditions:

ECM TERMINAL

APP SENSOR

TERMINAL

16

APP sensor terminal

4

40

APP sensor terminal

1

TERMINAL NO.

ITEM

CONDITION

DATA (DC

VOLTAGE)

16

Accelerator pedal

position sensor

Turn ignition switch

on

• Engine stopped

• Accelerator pedal:
Fully released

0.72 - 0.74 V

• Engine stopped

• Accelerator pedal:
Fully depressed

3.95 V

40

Accelerator pedal

position sensor

• Engine stopped

• Accelerator pedal:
Fully released

0.36 - 0.37 V

• Engine stopped

• Accelerator pedal:
Fully depressed

1.97 V

DIAGNOSIS & TESTING



Is the check result normal?

Yes

>>

Go to step 10.

No

>>

Replace the Accelerator Pedal Assembly (See Accelerator Pedal Position Sensor Removal & Installation

in Section 03 Electronic Engine Controls).

7.

CHECK THE TPS SIGNAL CIRCUIT FOR OPEN AND SHORT

• Turn ignition switch off.

• Disconnect ECM harness connector.

• Check harness continuity between electronic throttle control actuator terminal 5 and ECM terminal 38, electronic

throttle control actuator terminal 6 and ECM terminal 54.

• Continuity should exist.

• Also check harness for short to power and short to ground.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair circuit for an open or short to power or short to ground in harness or connectors.

8.

CHECK THE TPS GROUND CIRCUIT FOR AN OPEN AND SHORT

• Check harness continuity between electronic throttle control actuator terminal 2 and ECM terminal 78.

• Continuity should exist.

• Also check harness for short to power and short to ground.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair circuit for an open or short to power in harness or connectors.

DIAGNOSIS & TESTING

03



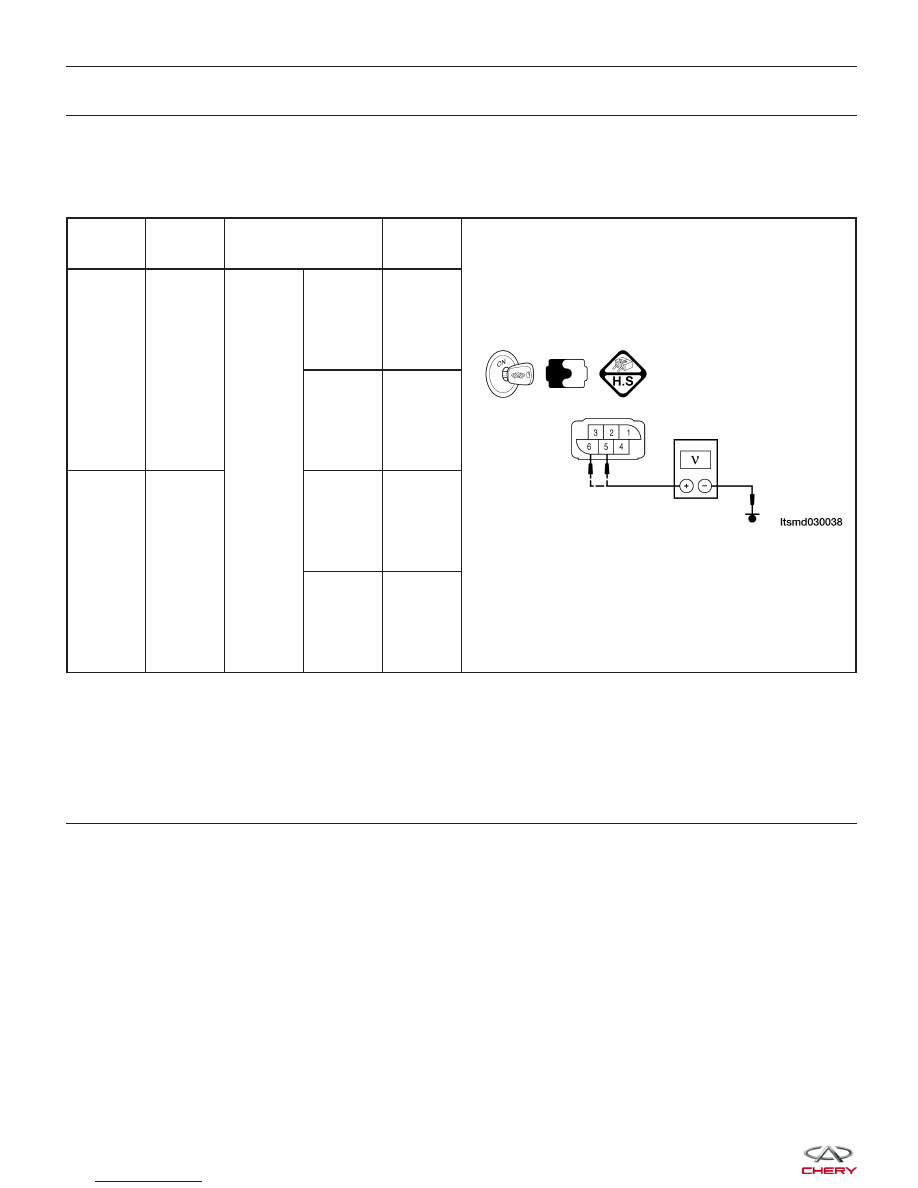

9.

CHECK TPS

• Connect all harness connectors disconnected.

• Turn ignition switch on.

• Check voltage between ECM terminals 54 (TPS1) and ground, terminal 38 (TPS2) and ground under the follow-

ing conditions:

TPS

TERMINAL

NO.

ITEM

CONDITION

DATA (DC

VOLTAGE)

5

Electronic

throttle
control

actuator

(TPS2)

Ignition
switch:
ON

• Engine

stopped

•

Accelerator
pedal:
Fully
released

4.24 V

• Engine

stopped

•

Accelerator
pedal:
Fully
depressed

0.72 V

6

Electronic

throttle
control

actuator

(TPS1)

• Engine

stopped

•

Accelerator
pedal:
Fully
released

0.74 V

• Engine

stopped

•

Accelerator
pedal:
Fully
depressed

4.62 V

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Replace electronic throttle control actuator, and perform throttle valve position learning.

10.

CHECK DTC

• With the X-431 scan tool, read ECM DTCs.

• See DTC Confirmation Procedure.

Is DTC P1545 still present?

Yes

>>

Replace the ECM.

NOTE : The Immobilizer control module must be matched to the new ECM (See ECM Removal & Instal-

lation in Section 03 Electronic Engine Controls).

No

>>

The system is now operating properly.
Reassemble the vehicle and road test to verify the customers complaint is repaired.
