Chery Tiggo. Manual - part 147

P0117 - Engine Coolant Temperature Circuit Low Input

DIAGNOSIS & TESTING

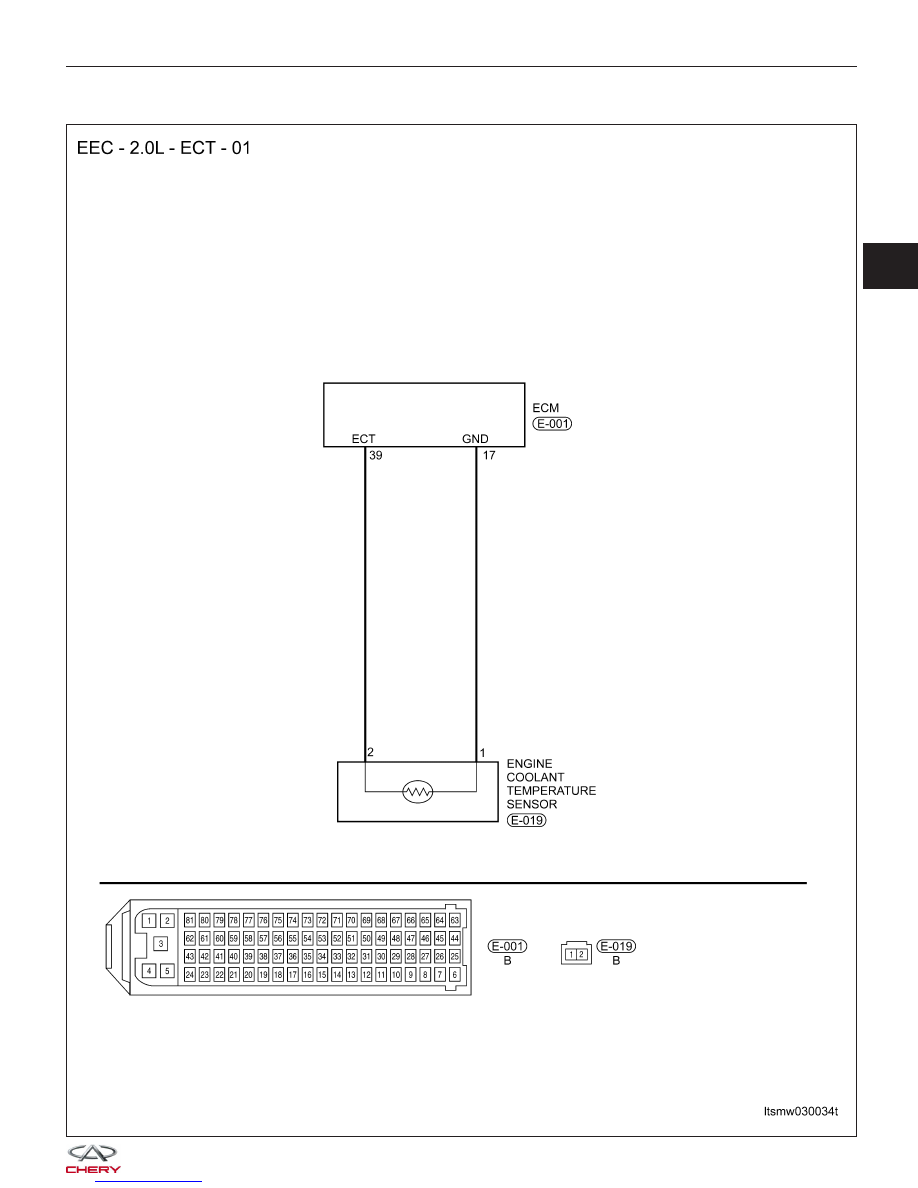

LTSMW030034T

03



Check reference values between ECM terminals and ground under the following conditions:

ECM TERMINAL

NO.

ITEM

CONDITION

DATA

(DC VOLTAGE)

39

Engine Coolant

Temperature (ECT)

sensor

Ignition switch: ON

ECT: 59°C

Approximately

1.89 V

ECT: 78°C

Approximately

1.25 V

ECT: 90°C

Approximately

0.94 V

17

Sensor (GND)

-

Approximately 0 V

On Board Diagnostic Logic
• Self-diagnosis detection logic.

DTC NO.

DTC DEFINITION

DTC DETECTION

CONDITION

DTC SET

CONDITION

POSSIBLE CAUSE

P0117

Engine coolant

temperature circuit

low input

• Ignition switch:
ON

• Engine: Running

Signal output is

below minimum

acceptable range for

a few seconds

continuously.

• ECT sensor

• Harness or
connectors

• ECM

DTC Confirmation Procedure:

Before performing the following procedure, confirm that battery voltage is more than 12 V.

• Turn ignition switch off.

• Connect the X-431 scan tool to the Data Link Connector (DLC) - use the most current software available.

• Turn ignition switch on.

• With the scan tool, record and erase stored DTCs in the ECM.

• Start engine and warm it to normal operating temperature, then select view DTC and data stream.

• If the DTC is detected, the DTC condition is current. Go to Diagnostic Procedure - Step 1.

• If the DTC is not detected, the DTC condition is intermittent (See Diagnostic Help and Intermittent DTC Trou-

bleshooting in Section 03 Electronic Engine Controls for more information.

NOTE :
• Before performing this DTC diagnostic procedure, verify that the engine coolant temperature is normal.

NOTE :
While performing electrical diagnosis & testing, always refer to the electrical schematics for specific circuit
and component information.

Diagnostic Procedure

1.

CHECK GROUND CONNECTIONS

• Turn ignition switch off.

• Loosen and retighten ground screws on the body (See Ground Inspection in Section 03 Electronic Engine Con-

trols).

• Inspect ground connections E-207 and E-208 mounting position (See Vehicle Wiring Harness Layout - Engine

Room Harness (With 2.0L Engine) in Section 16 Wiring).

Are the ground connections OK?

Yes

>>

Go to the next step.

No

>>

Repair or replace ground harness or connections.

DIAGNOSIS & TESTING



2.

CHECK ENGINE COOLANT TEMPERATURE (ECT) SENSOR ELECTRICAL CONNECTOR

• Disconnect the ECT sensor electrical connector (1).

• Inspect the electrical connector for damage.

Is the electrical connector OK?

Yes

>>

Go to the next step.

No

>>

Repair or replace the electrical connector

as necessary.

3.

CHECK ENGINE COOLANT TEMPERATURE (ECT) SENSOR SIGNAL CIRCUIT FOR A SHORT

• Turn ignition switch on.

• Check reference voltage between ECT sensor ter-

minal 2 and ground in the sensor electrical connec-
tor E-019.

• 4.5 - 4.9 V should exist.

Is the check result normal?

Yes

>>

Go to step 5.

No

>>

Go to the next step.

4.

DETECT MALFUNCTIONING PART

• Turn ignition switch off.

• Disconnect ECM harness connector.

• Check harness for a short to ground between ECT sensor connector terminal 2 and ECM connector E-001, ter-

minal 39.

Is the check result normal?

Yes

>>

Replace the ECM.

NOTE : The Immobilizer control module must be matched to the new ECM (See ECM Removal & Instal-

lation in Section 03 Electronic Engine Controls).

No

>>

Repair or replace circuit for a short in harness or connectors.

DIAGNOSIS & TESTING

BESM030019

LTSMD030032

03



5.

CHECK ECT SENSOR

• Check resistance between ECT sensor terminal 1 and 2.

ECT°C

RESISTANCE K

⍀

10°C

8.62 - 10.28

20°C

2.37 - 2.63

80°C

0.299 - 0.345

• Connect ECT sensor connector.

• Connect ECM connector.

• Turn ignition switch on.

• Check sensor output signal.

TERMINAL NO.

ITEM

CONDITION

DATA (DC

VOLTAGE)

39

ECT sensor

Ignition switch on

ECT: 59°C

Approximately

1.89 V

ECT: 78°C

Approximately

1.25 V

ECT: 90°C

Approximately

0.94 V

17

Sensor (GND)

-

Approximately 0 V

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Replace ECT sensor.

6.

CHECK DTC

• With the X-431 scan tool, read ECM DTCs.

• Refer to ⬙DTC Confirmation Procedure⬙.

Is DTC P0117 still present?

Yes

>>

Replace the ECM.

NOTE : The Immobilizer control module must be matched to the new ECM (See ECM Removal & Instal-

lation in Section 03 Electronic Engine Controls).

No

>>

The system is now operating properly.
Reassemble the vehicle and road test to verify the customers complaint is repaired.

DIAGNOSIS & TESTING
