DTC

DTC DEFINITION

P2123

Throttle/Pedal Position Sensor/Switch D Circuit High Input

P2127

Throttle/Pedal Position Sensor/Switch E Circuit Low Input

P2128

Throttle/Pedal Position Sensor/Switch E Circuit High Input

P2138

Accelerator Pedal Position Sensor Signal Correlation Error

P2177

System Too Lean off Idle

P2178

System Too Rich off Idle

P2187

System Too Lean at Idle

P2188

System Too Rich at Idle

P2195

O

2

Sensor Signal Stuck Lean; Bank 1 Sensor 1

P2196

O

2

Sensor Signal Stuck Rich; Bank 1 Sensor 1

P2270

O

2

Sensor Signal Stuck Lean; Bank 1 Sensor 2

P2271

O

2

Sensor Signal Stuck Rich; Bank 1 Sensor 2

U0001

High Speed CAN Defective

U0101

Lost Communication with ECM

U0104

Lost Communication with Cruise Control Module

U0121

Lost Communication with Anti-Lock Brake System (ABS) Control Module

U0155

Lost Communication with Instrument Panel Cluster Control Module

U0415

Invalid Data Received from ABS Control Module

DIAGNOSIS & TESTING

03



ECM Power Supply and Ground Circuit Test

Power Supply And Ground Circuit Diagnostic Check

DIAGNOSIS & TESTING

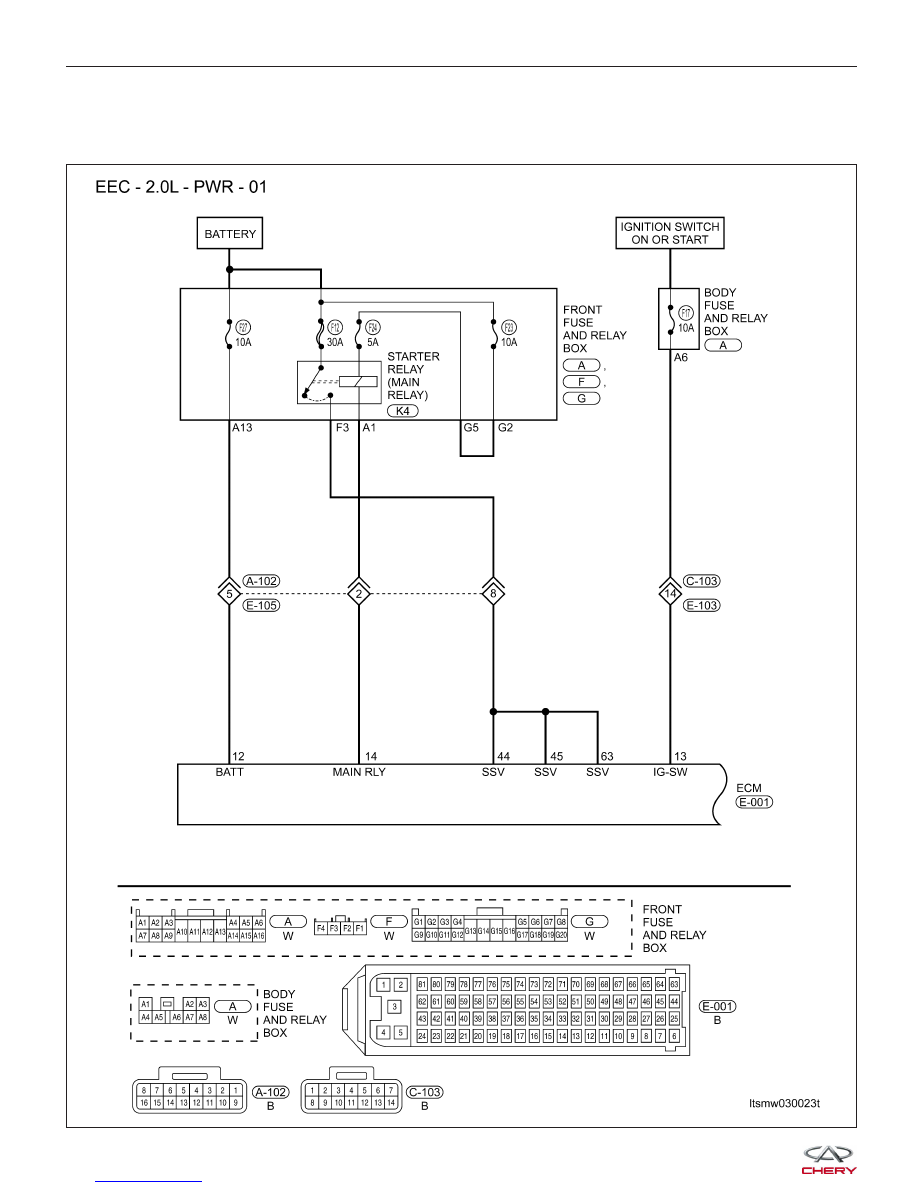

LTSMW030023T



Check reference values between ECM terminals and ground under the following conditions:

ECM Power Supply Circuits

TERMINAL NO.

ITEM

CONDITION

DATA (DC VOLTAGE)

12

Battery

-

Battery Voltage (11 - 14 V)

13

Ignition switch

Ignition switch: ON

Battery Voltage (11 - 14 V)

Ignition switch: OFF

Approximately 0 V

14

ECM main relay

• Ignition switch: OFF

• More than a few

seconds after turning

ignition switch OFF

Battery Voltage (11 - 14 V)

44

Power supply for ECM

Ignition switch: ON

Battery Voltage (11 - 14 V)

45

63

DIAGNOSIS & TESTING

03



DIAGNOSIS & TESTING

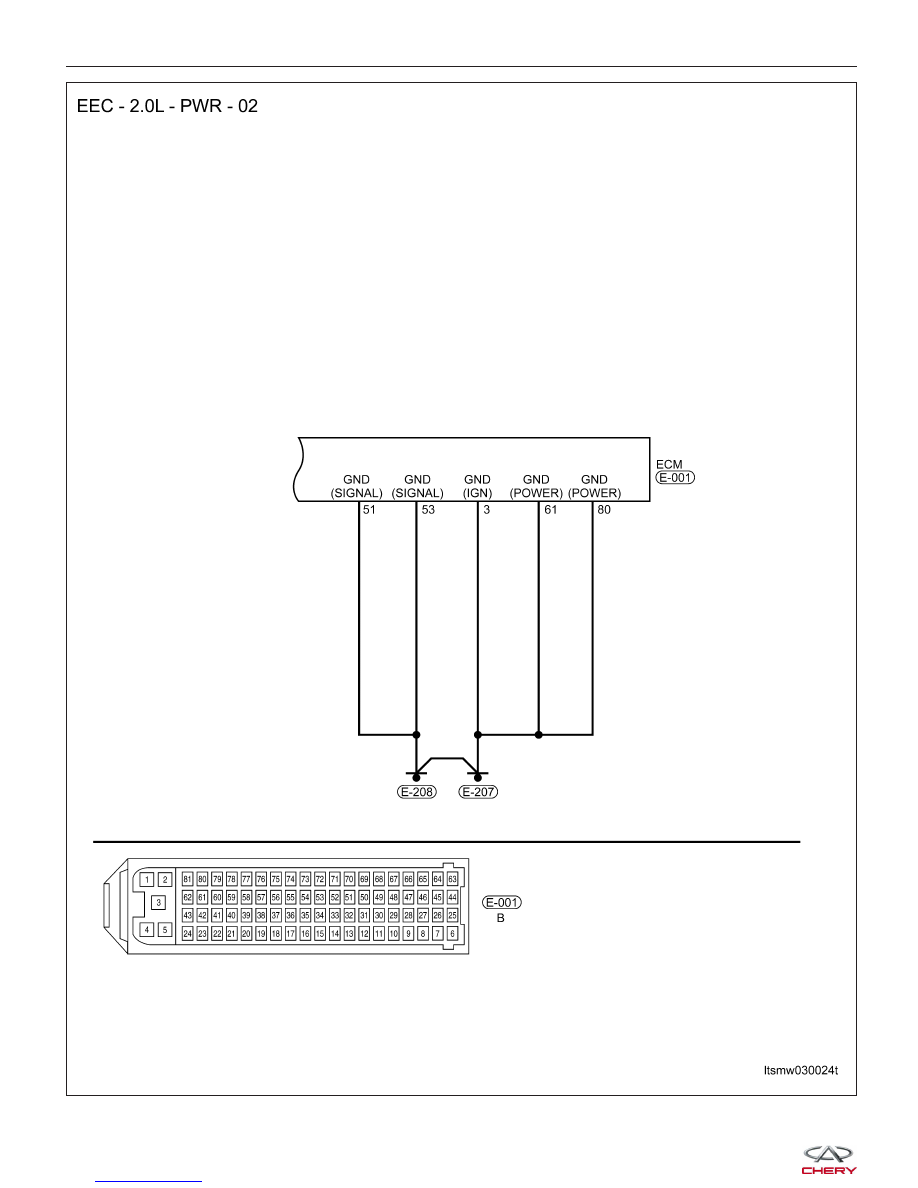

LTSMW030024T
