4.

DETECT MALFUNCTIONING PART

• Check the following:

With EOBD (1.6L and 1.8L)

− Fuse 25, fuse 12, fuse 27, fuse 24
− Front fuse and relay box H2, H5, F3, A1, A13, G5
− Harness between O

2

sensor and fuse

Without EOBD (1.6L)

− Fuse 23, fuse 12, fuse 27, fuse 22, fuse 25
− Front fuse and relay box H2, H5, H3, F3, A1, G2, G5
− Harness between O

2

sensor and fuse

Without EOBD (1.8L)

− Fuse 22, fuse 25, fuse 12, fuse 27, fuse 24
− Front fuse and relay box H2, H3, H5, F3, A1, A13, G5
− Harness between O

2

sensor and fuse

• Repair or replace if necessary.

• With the X-431 scan tool, read ECM DTCs.

• Refer to ⬙DTC Confirmation Procedure⬙.

Is DTC P0031 still present?

Yes

>>

Go to the next step.

No

>>

The system is now operating properly.
Reassemble the vehicle and road test to verify the customers complaint is repaired.

5.

CHECK O

2

SENSOR HEATER CONTROL CIRCUIT FOR OPEN OR SHORT

• Turn ignition switch off.

• Disconnect ECM connector.

• Check harness continuity between ECM terminal and O

2

sensor terminal.

• Continuity should exist.

• Check sensor heater control circuit.

O

2

SENSOR

TERMINAL

ECM

Oxygen sensor

Upstream O

2

sensor heater

• 48 (With EOBD)

• 1 (Without EOBD)

1

•

c

Check harness short to ground.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair or replace the circuit for an open or short in harness or connectors.

DIAGNOSIS & TESTING

03



6.

CHECK O

2

SENSOR HEATER

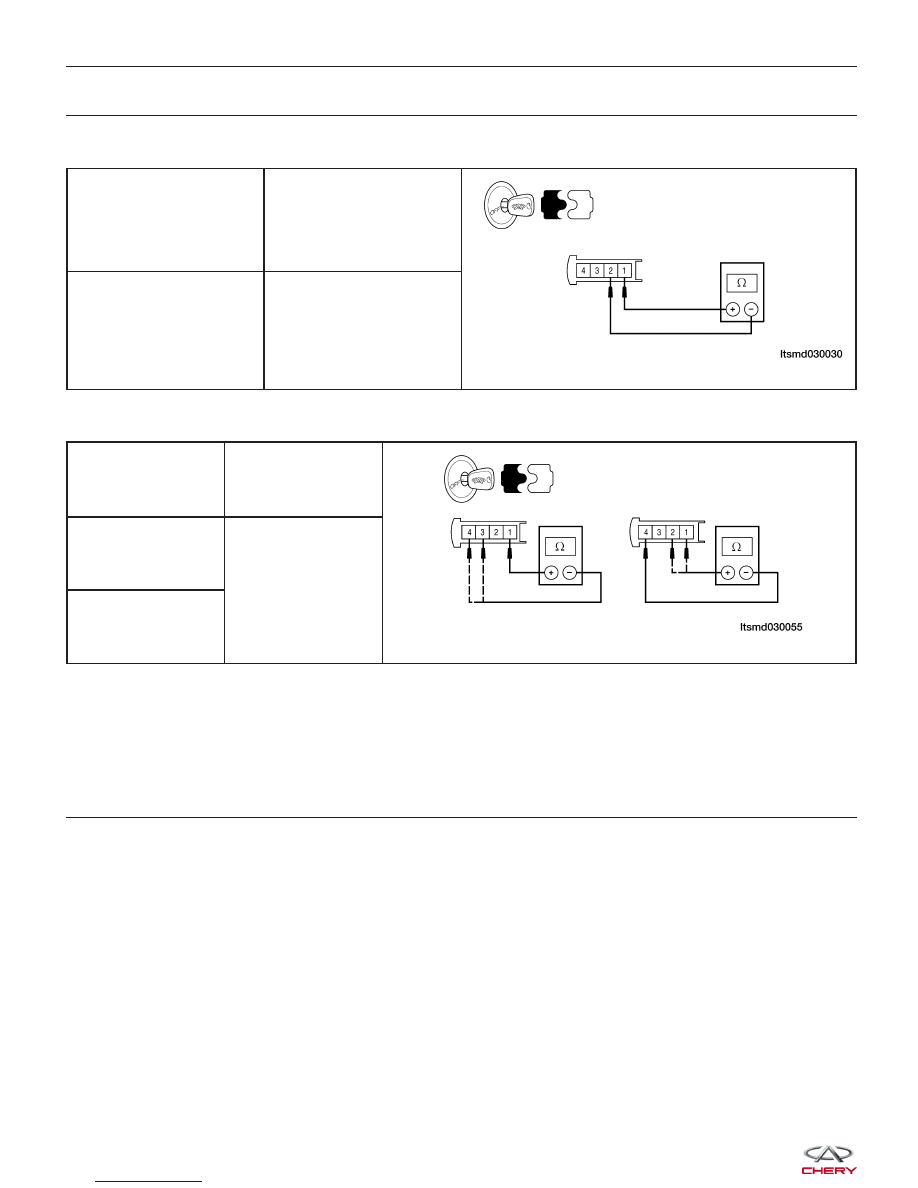

• Check the resistance between O

2

sensor heater terminals, component side.

TERMINAL NO.

RESISTANCE

1 and 2 (including cable

and connector)

Approximately 9

⍀

• Check the resistance between O

2

sensor terminals, component side.

TERMINAL NO.

RESISTANCE

1 and 3 & 4

⬁ ⍀ (Continuity

should not exist)

4 and 1 & 2

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Replace O

2

sensor.

7.

CHECK DTC

• With the X-431 scan tool, read ECM DTCs.

• Refer to ⬙DTC Confirmation Procedure⬙.

Is DTC P0031 still present?

Yes

>>

Replace the ECM.

NOTE : The Immobilizer control module must be matched to the new ECM (See ECM Removal & Instal-

lation in Section 03 Electronic Engine Controls).

No

>>

The system is now operating properly.
Reassemble the vehicle and road test to verify the customers complaint is repaired.

DIAGNOSIS & TESTING



P0032 - O

2

Sensor 1 Heater Control Circuit High

DIAGNOSIS & TESTING

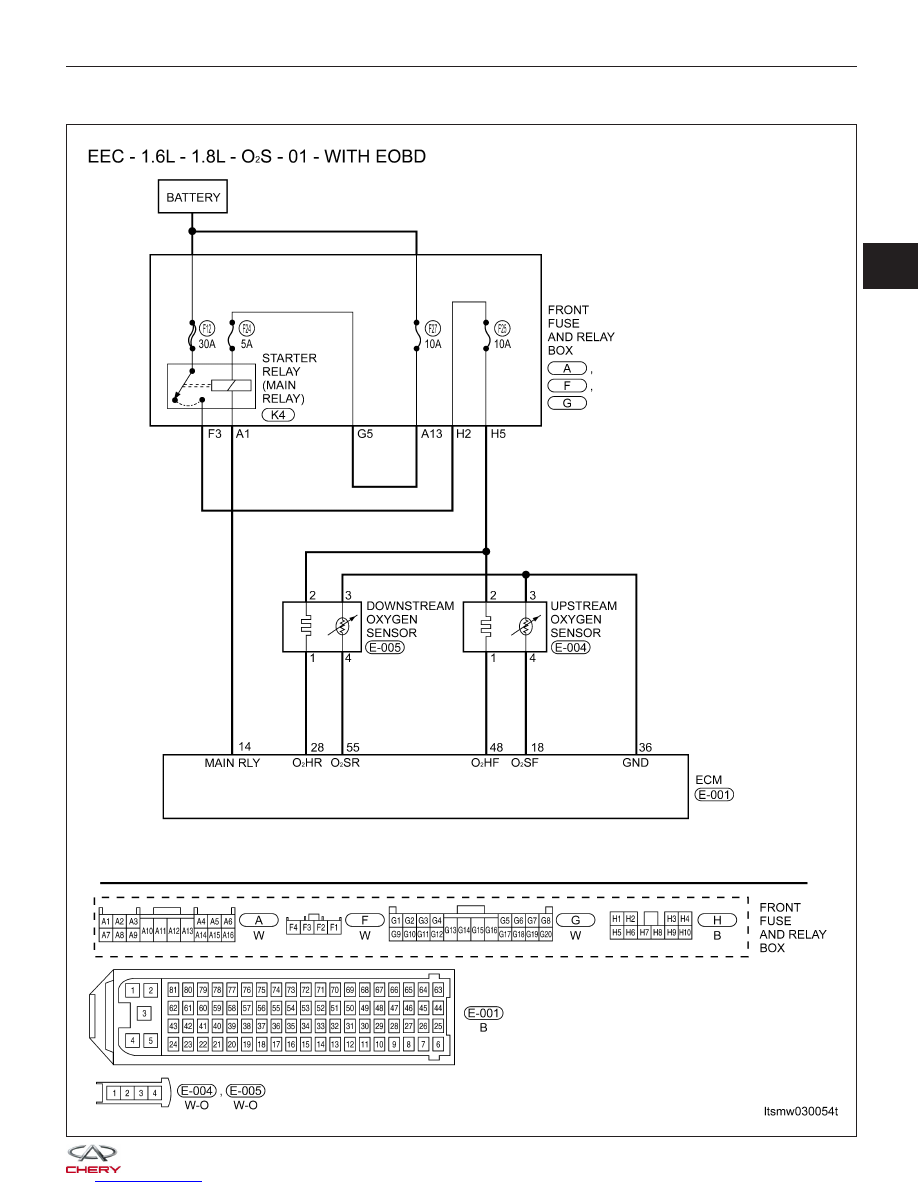

LTSMW030054T

03



DIAGNOSIS & TESTING

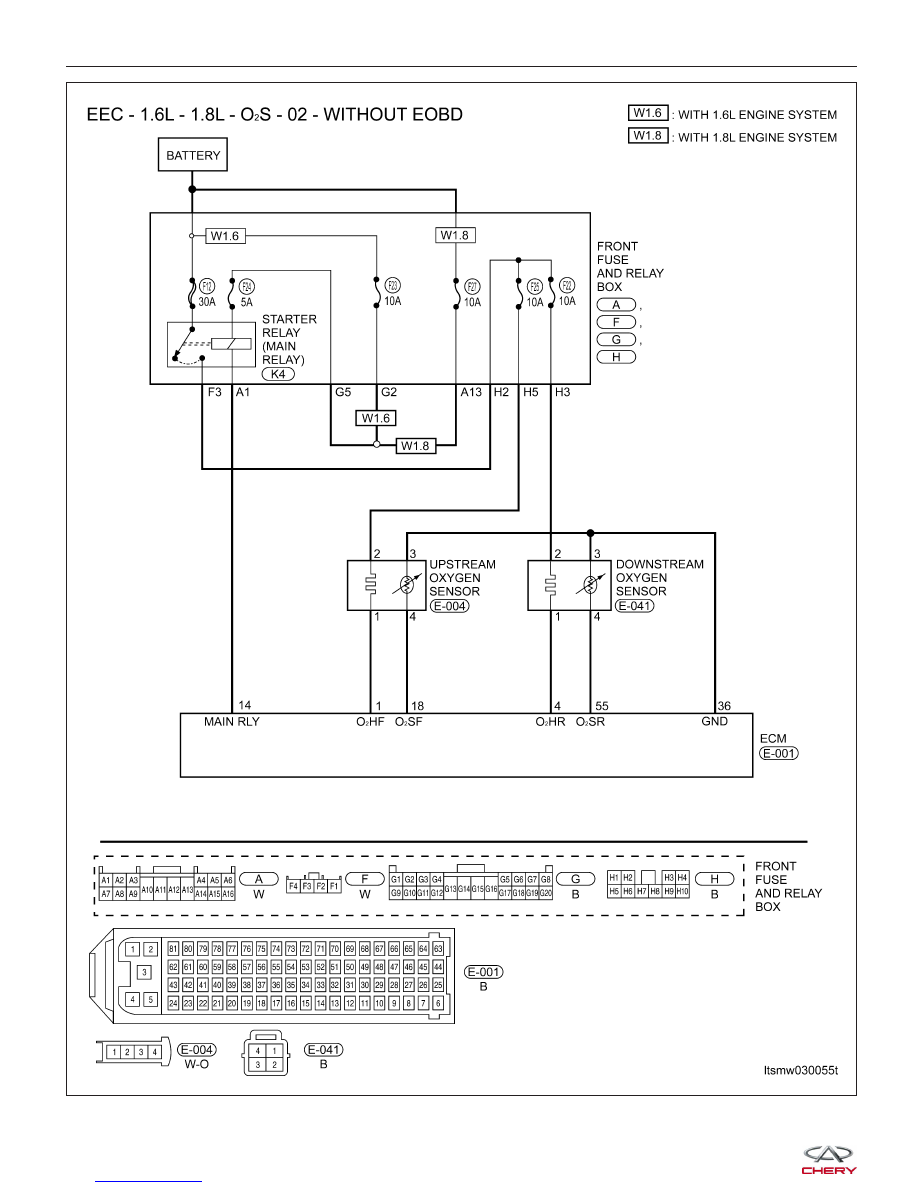

LTSMW030055T
