Chery Tiggo. Manual - part 48

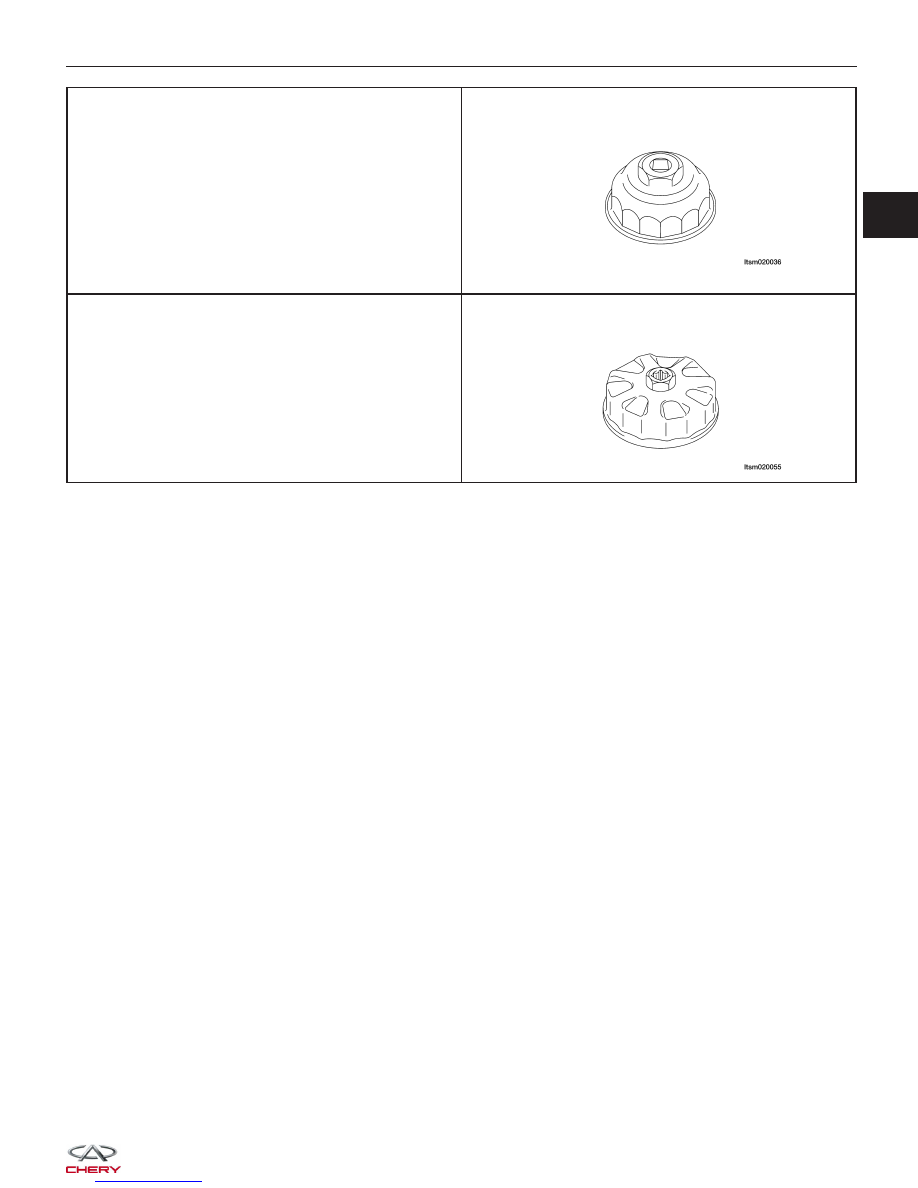

Oil Filter Wrench

MB-991828

Oil Filter Wrench

MB-991396

Lubrication System

The engine lubrication system operates as follows:

• Oil is drawn into the oil pump through the oil pump strainer tube in the sump of the oil pan.

• Oil is pumped through the oil filter to the cylinder block.

• Oil enters the main oil gallery where it is distributed to the crankshaft main journals and to the cylinder head.

• From the main journals, the oil is routed through cross-drilled passages in the crankshaft to lubricate the con-

necting rod bearings. Controlled leakage through the crankshaft main bearings and connecting rod bearings is
slung radially outward to cool and lubricate the cylinder walls as well as the entire connecting rod, piston and
piston ring assembly.

• The lubrication system is a fully force-fed, full-flow filtration type. The oil pump is a gear type which is driven by

the crankshaft via the timing belt.

GENERAL INFORMATION

02



Oiling System

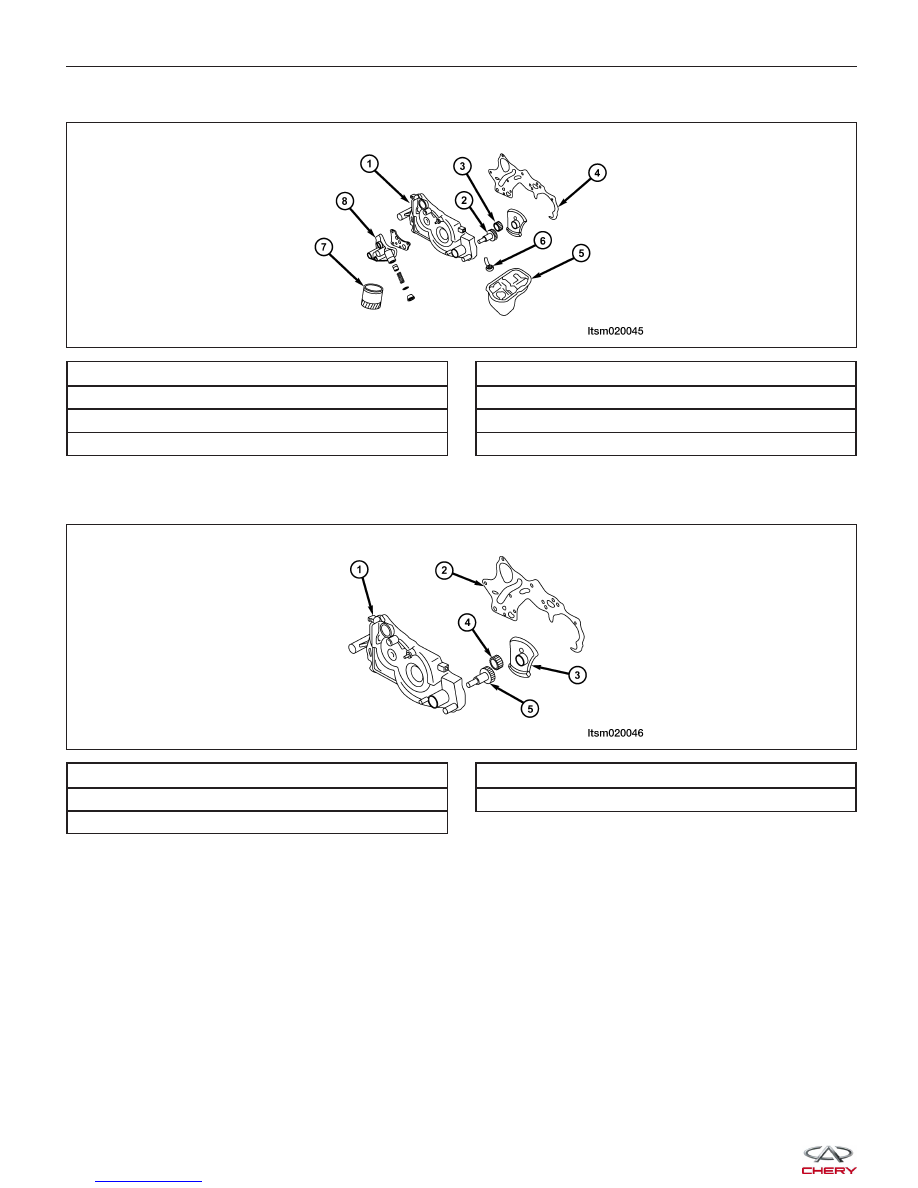

Oil Pump

1 - Engine Front Cover

2 - Oil Pump Driving Gear

3 - Oil Pump Driven Gear

4 - Oil Pump Cover

5 - Oil Pan

6 - Oil Strainer

7 - Oil Filter

8 - Oil Filter Adaptor

1 - Front End Cover

2 - Front End Cover Pad

3 - Oil Pump Rear Cover

4 - Oil Pump Driven Gear

5 - Oil Pump Driving Gear

GENERAL INFORMATION

LTSM020045

LTSM020046



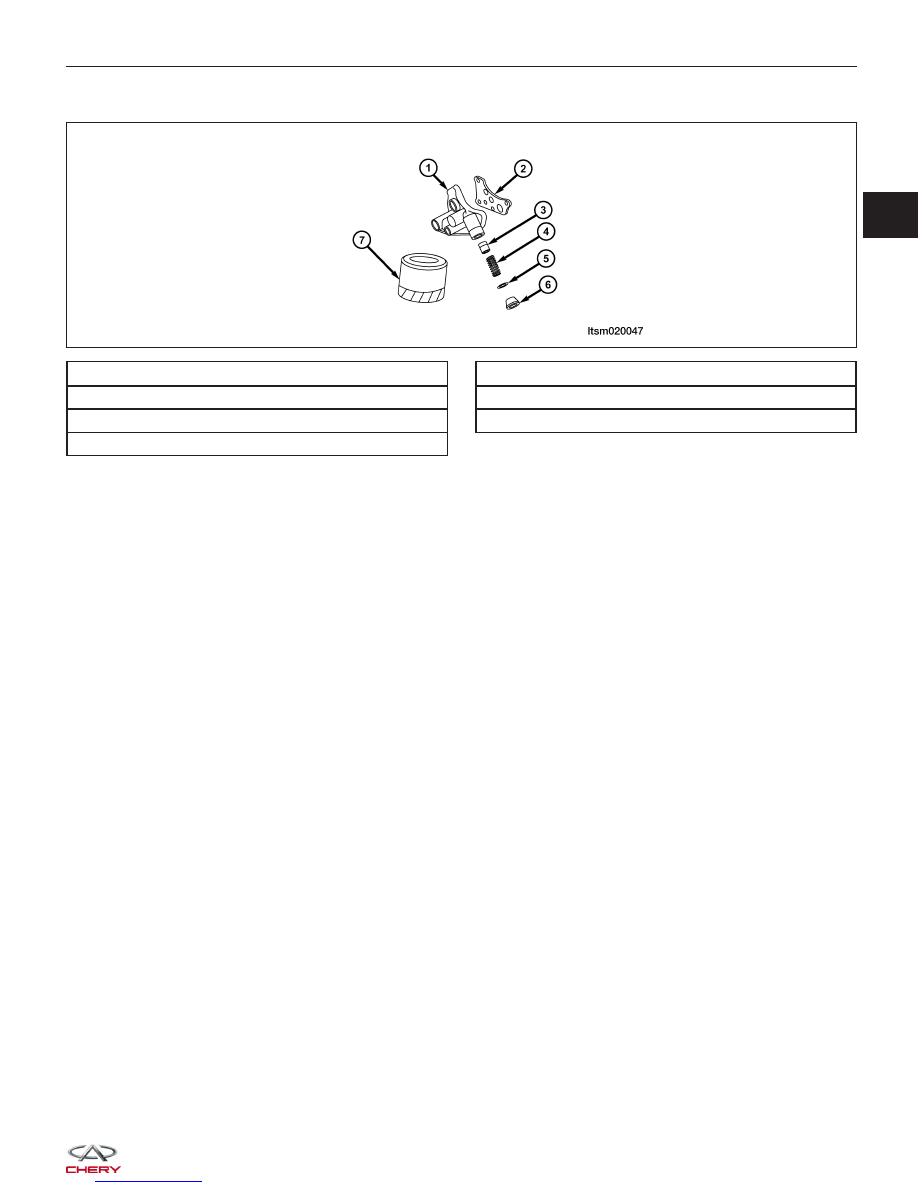

Oil Filter and Oil Filter Adaptor

1 - Oil Filter Adaptor

2 - Gasket

3 - Pressure Limiting Valve Plunger

4 - Spring

5 - Spacer

6 - Plug Screw

7 - Oil Filter

GENERAL INFORMATION

LTSM020047

02



DIAGNOSIS & TESTING

Engine Performance Diagnostics

CONDITION

POSSIBLE CAUSES

CORRECTION

Engine Does Not Start

1. Weak battery.
2. Corroded or loose battery
connections.
3. Faulty starter.
4. Faulty coil(s) or control unit.
5. Incorrect spark plug gap.
6. Contamination in fuel system.
7. Faulty fuel pump.
8. Incorrect timing.

1. Test battery. Charge or replace if
necessary.
2. Clean and tighten battery
connections. Apply a coat of light
mineral grease to terminals.
3. Test starting system. Check for
codes. (Refer to Appropriate
Diagnostic Information)
4. Test and replace as needed.
(Refer to Appropriate Diagnostic
Information)
5. Set gap.
6. Clean system and replace fuel
filter.
7. Test fuel pump and replace as
needed. (Refer to Appropriate
Diagnostic Information)
8. Check for a skipped timing belt.

Engine Stalls Or Idles Rough

1. Idle speed too low.
2. Incorrect fuel mixture.
3. Intake manifold leakage.
4. Faulty ignition coil(s).

1. Test minimum air flow. (Refer to
Appropriate Diagnostic Information)
2. (Refer to Appropriate Diagnostic
Information)
3. Inspect intake manifold, manifold
gasket, and vacuum hoses.
4. Test and replace if necessary.
(Refer to Appropriate Diagnostic
Information)

Engine Loss Of Power

1. Dirty or incorrectly gapped spark
plugs.
2. Contamination in fuel system.
3. Faulty fuel pump.
4. Incorrect valve timing.
5. Leaking cylinder head gasket.
6. Low compression.
7. Burned, warped, excessive
clearance, or pitted valves.
8. Plugged or restricted exhaust
system.
9. Faulty ignition coil(s).
10. Burned spark plugs.

1. Clean spark plugs and set gap.
2. Clean system and replace fuel
filter.
3. Test and replace if necessary.
(Refer to Appropriate Diagnostic
Information)
4. Correct valve timing.
5. Replace cylinder head gasket.
6. Test compression of each
cylinder.
7. Replace valves.
8. Perform exhaust restriction test.
Install new parts.
9. Test and replace if necessary.
(Refer to Appropriate Diagnostic
Information)
10. Replace spark plugs.

DIAGNOSIS & TESTING
