Removal & Installation - Right Mount

NOTE :
The following special tools are required to perform the repair procedure:
• Engine Hoist

1. Disconnect the negative battery cable.

2. Support the engine with the engine hoist.

3. Remove the engine right mount retaining bolts (2)

and remove the engine right mount bracket bolts
(1).
(Tighten: Engine right mount bolts to 70 N·m)

4. Installation is in the reverse order of removal.

Removal & Installation - Front Mount

NOTE :
The following special tools are required to perform the
repair procedure:
• Engine Hoist

1. Disconnect the negative battery cable.

2. Support the engine with the engine hoist.

3. Remove the bolts (1) securing the front engine

mount.
(Tighten: Engine front mount bolts to 60 N·m)

4. Installation is in the reverse order of removal.

ON-VEHICLE SERVICE

LTSM020155

BESM080035

02



Removal & Installation - Rear Mount

NOTE :
The following special tools are required to perform the
repair procedure:
• Engine Hoist

1. Disconnect the negative battery cable.

2. Support the engine with the engine hoist.

3. Remove the engine rear mount retaining bolts (2)

and remove the engine rear mount bracket bolts
(1).
(Tighten: Engine rear mount bolts to 60 N·m)

4. Installation is in the reverse order of removal.

Engine Assembly

Removal & Installation

NOTE :
The following special tools are required to perform the repair procedure:
• CH-20001 - Right Engine Mount Bolt Remover

• Engine Hoist

NOTE :
The engine is removed with the transaxle as an assembly.

1. Remove the vehicle hood.

2. Remove the negative battery cable from the engine.

3. Remove the engine cover.

4. Remove the battery, battery hold downs, and battery tray (See Battery Removal & Installation in Section 05

Starting & Charging).

5. Discharge air conditioning system (See A/C System Evacuation and Recharge in Section 13 Heating & Air Con-

ditioning).

ON-VEHICLE SERVICE

LTSM020188



6. Drain the cooling system (See Cooling System

Draining and Filling in Section 06 Cooling).

WARNING!

Always allow the engine to cool before opening the cooling system. Do not loosen the coolant pressure relief
cap when the engine is operating or the cooling system is hot. The cooling system is under pressure; steam and
hot liquid can come out forcefully when the cap is loosened slightly. Failure to follow these instructions may
result in serious personal injury.

7. Remove the coolant fan & radiator assembly (See Coolant Fan & Radiator Assembly Removal & Installation in

Section 06 Cooling).

8. Remove the starter motor wiring.

9. Relieve the fuel pressure (See Fuel Pressure Relief Procedure in Section 04 Fuel Delivery).

10. Disconnect and remove the fuel line at the fuel rail.

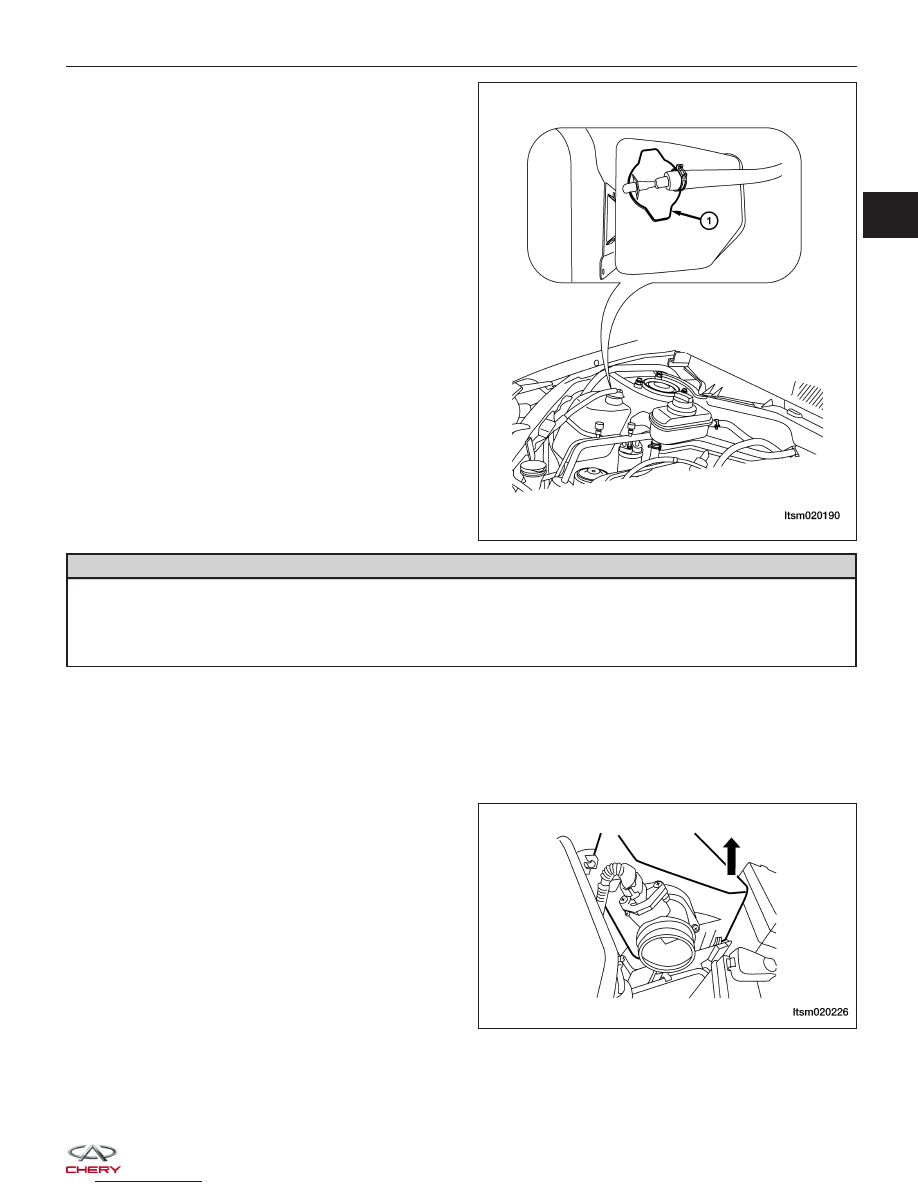

11. Remove the air inlet hose and the air cleaner case

assembly.

NOTE: For 1.8L engine, disconnect the air flow
sensor electrical connector.

12. Remove the ground cable bolt from the cylinder head.

ON-VEHICLE SERVICE

LTSM020190

LTSM020226

02



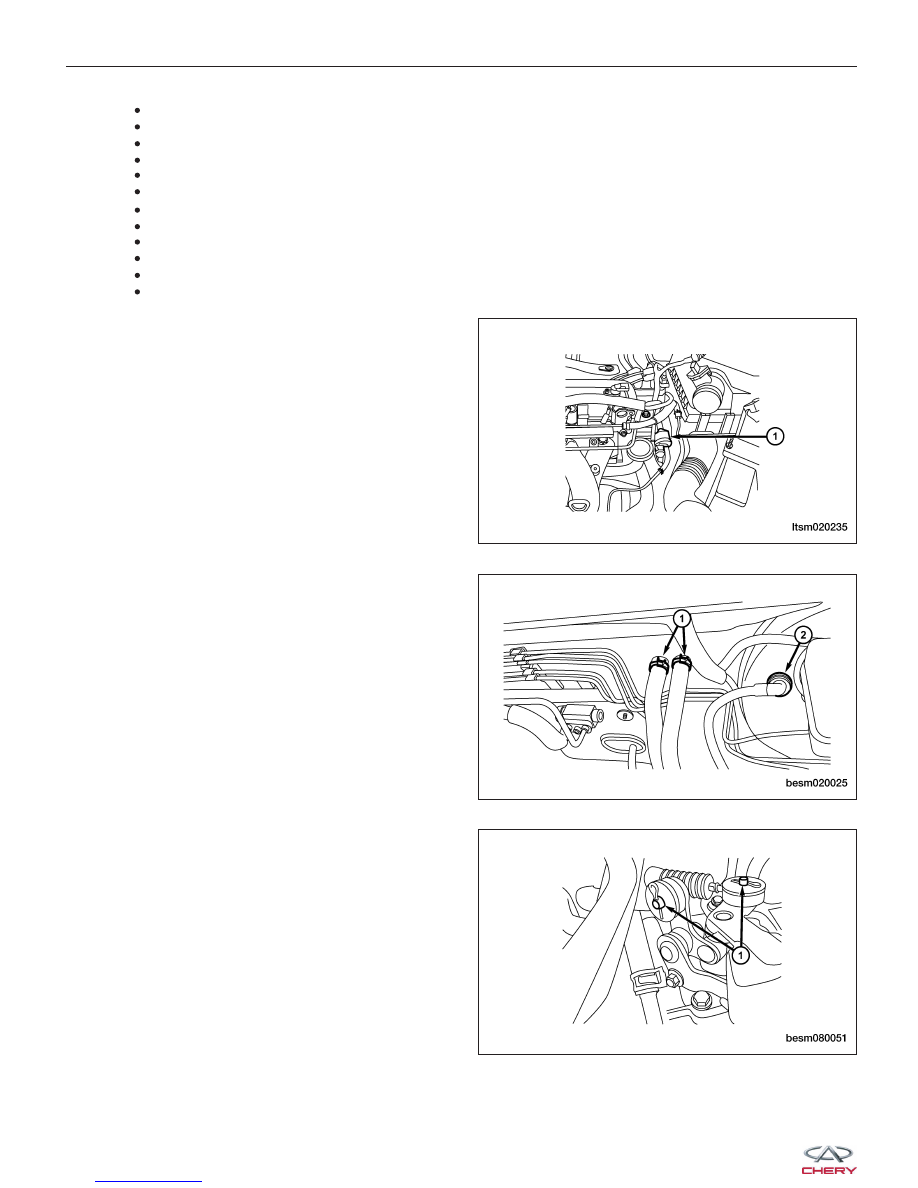

13. Disconnect and remove the following electrical connectors:

€ Coolant temperature sensor
€ Camshaft position sensor
€ Ignition coil
€ Four fuel injectors
€ Intake manifold air pressure sensor (1.6L)
€ Air flow sensor (1.8L)
€ Carbon canister solenoid valve
€ Throttle body control
€ A/C compressor
€ Oil pressure sensor
€ Power steering pump pressure switch
€ Generator

14. Remove the pipe from the canister control valve

(1).

15. Disconnect the heater hoses (1) on the vehicle.

16. Remove the vacuum line from the brake booster

(2).

17. Remove the dipstick.

18. If equipped with a manual transaxle remove the

transaxle shift cable (1).

19. Remove the hydraulic pipe from the clutch slave

cylinder.

ON-VEHICLE SERVICE

LTSM020235

BESM020025

BESM080051
