The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

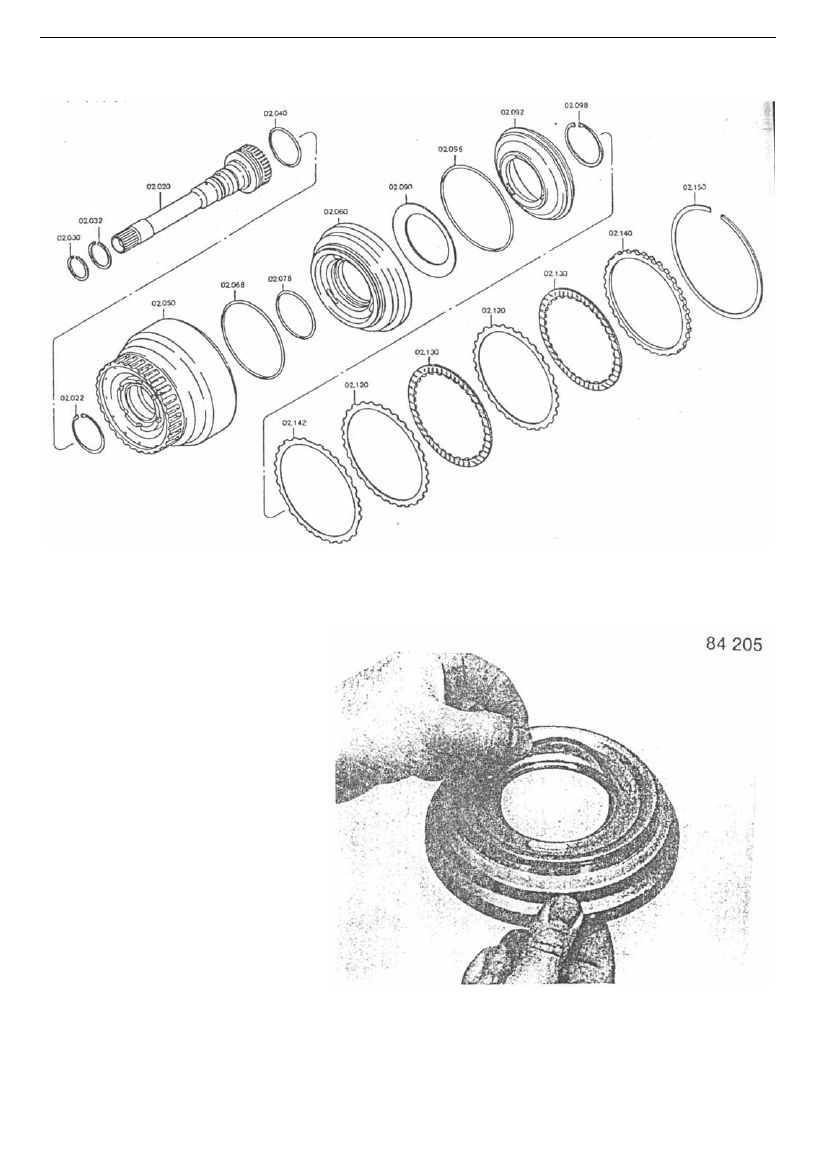

3.7、Assembling clutch A assembly















Install 2 O-ring 02 068 and on piston and

apply lubricant to piston.

















-94-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

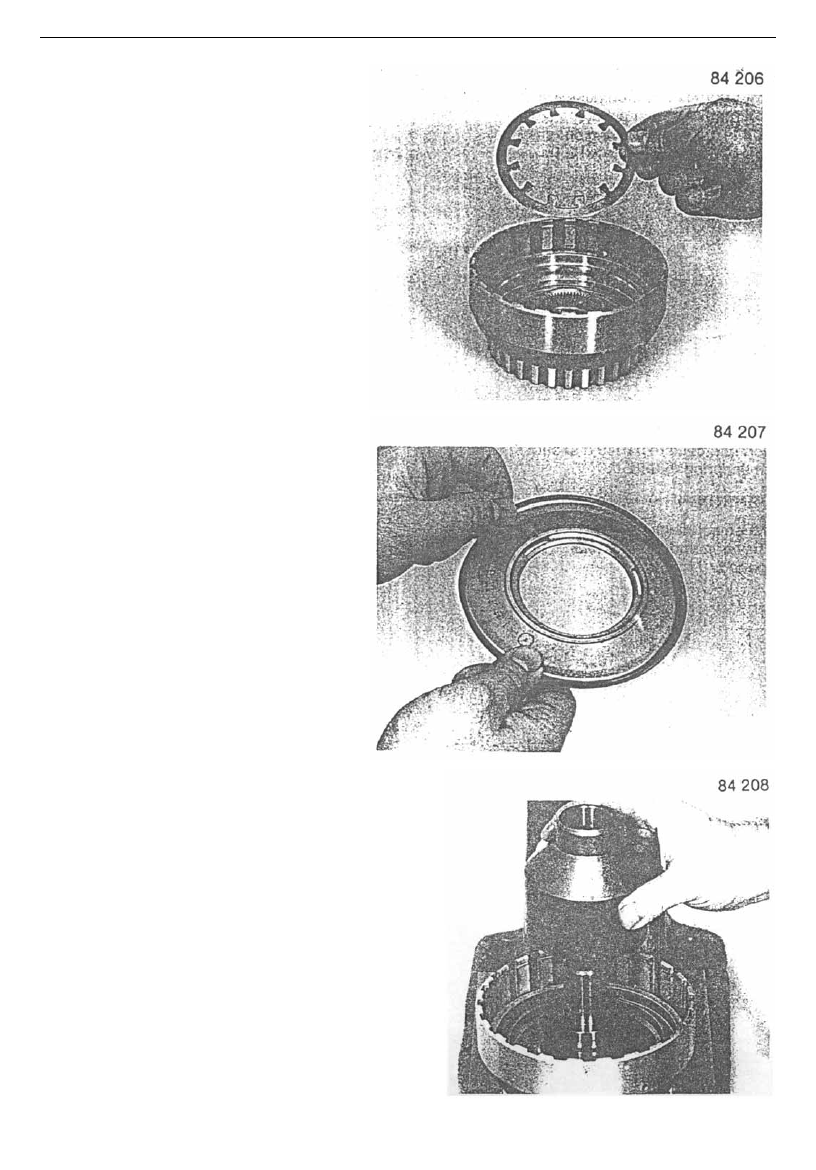

Install piston A into cylinder A02 050. Install

diaphragm spring 02 090 with its convex surface

upwards.



























Install O-ring 02 096 into piston 02 092, and

lubricate O-ring.



















Install piston 02 092.

Install snap ring 02098 with special tool 5 X 46

000 301.









-95-

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

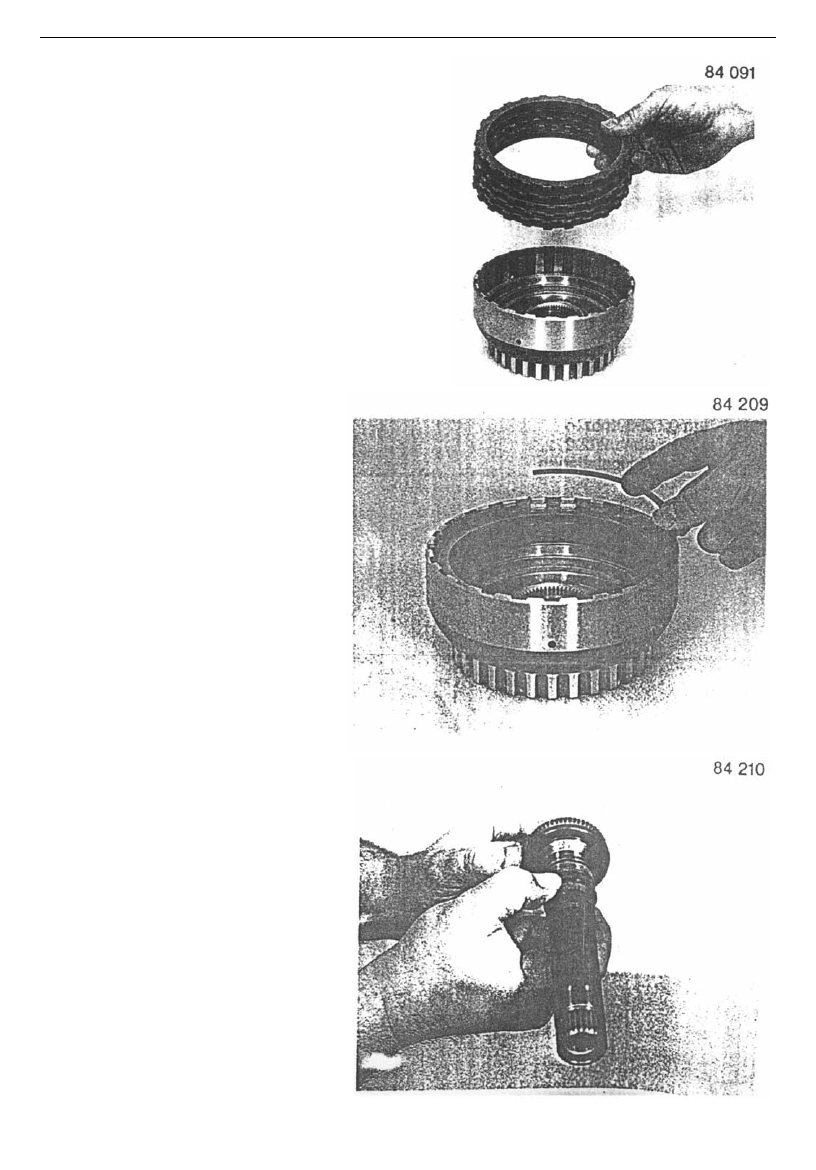

Assembling the whole clutch E assembly.

Install diaphragm spring 02 142 first, and

then install outer teeth sheet steel 02 120 and

friction plate 02 130 alternately.





















Install retainer ring 02 140, and fix with snap

ring 01 150.

NOTE:

Adjust as per procedures in section 1.4.3 page

5/8.

















Install two snap rings 02 030 and 02 032 onto

worm rod 02 020, and make the two snap

rings interlocked.

Appling lubricating before install O-ring 02

040 onto the worm rod.









-96-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

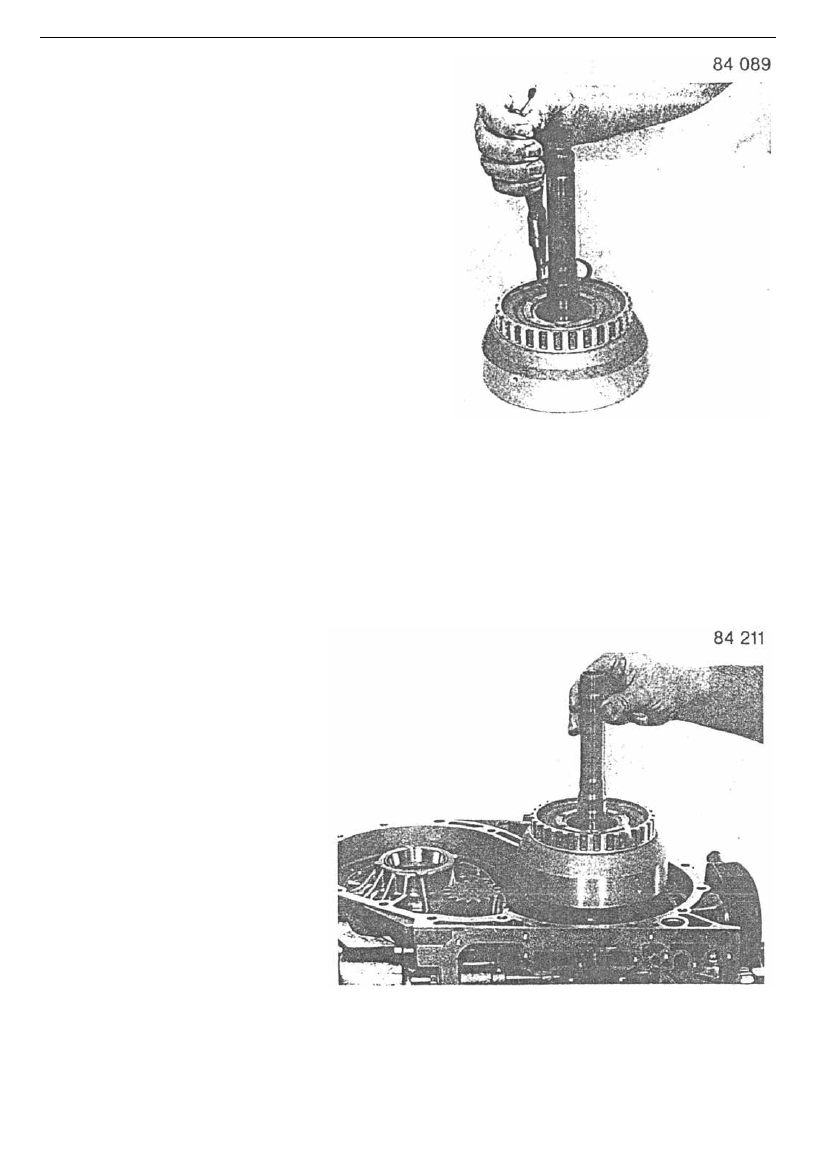

Install worm assembly, and install snap ring 02 022 with a

snap ring pliers.



NOTE:

The worm must be fixed with the snap ring, otherwise there

may exists axial clearance.































Install the clutch assembly into the

housing, shake clutch A to seat clutch.



NOTE:

The thickness of thrust washers in the

engine input shaft must be adjusted. The

engine input shaft should extend 19 mm

out the worm.













-97-
