Chery SQR 7160 sedan. Manual - part 46

CAC Gasoline Engine Maintenance And Servicing Manual

102

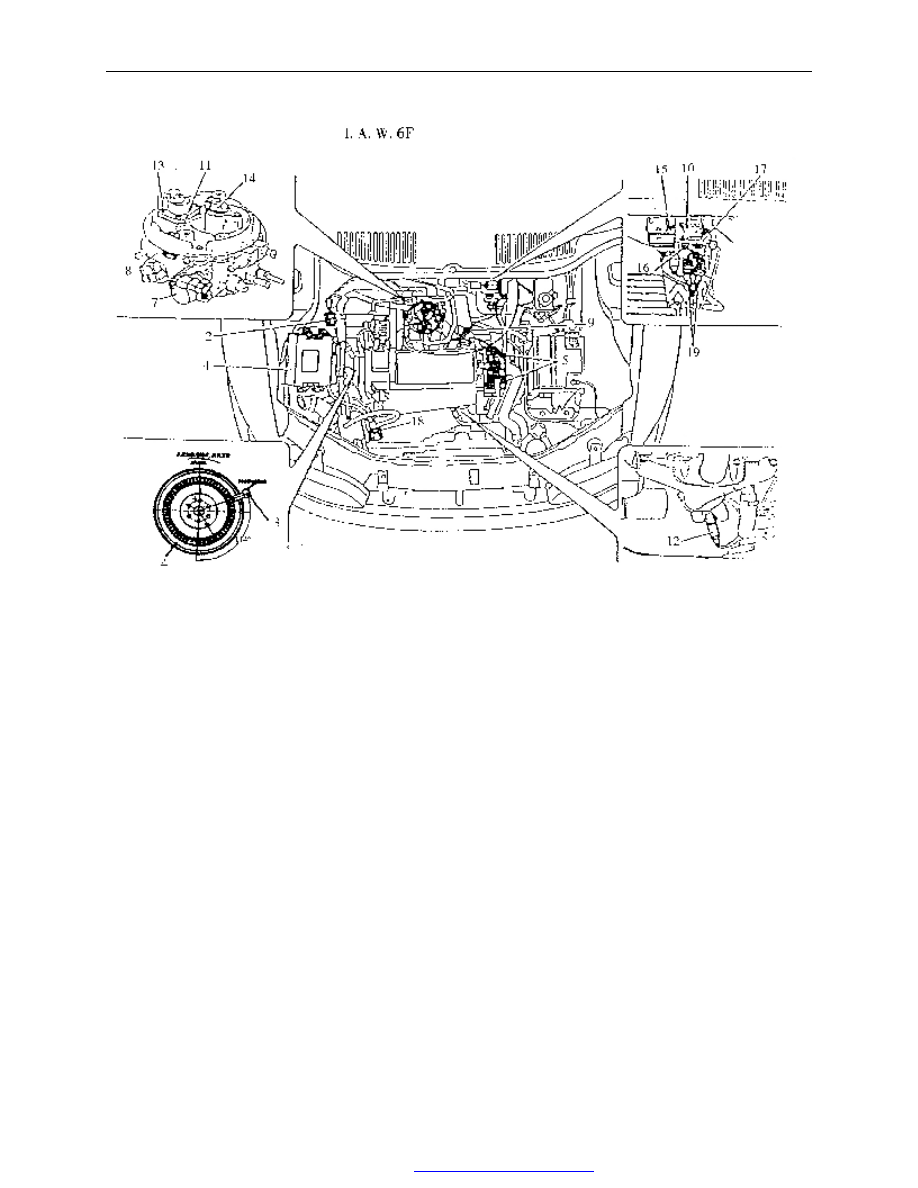

1.injection/ignition ECU2 diagnosis passage                12.λsensor
3.speed/ TDC sensor

13.fuel pressure regulator

4.engine flywheel

14.fuel injector

5.ignition coil with dual high-pressure connector          15.dual relays (for ECU and fuel pump)
7.throttle valve position sensor

16.25A injection/ ignition system fuse

8.idling speed actuator

17.5A ECU fuse

9.water temperature sensor                                            18. fuel vapor recirculation solenoid
10.absolute pressure sensor

19.λsensor connector

11.intake air temperature sensor

        self-diagnosis system：
        the information is stored permanently, even  when  the  power is cut  off. the  following self-diagnosis  may

be achieved:

        ——speed/ TDC sensor
        ——opened or shorted absolute pressure sensor circuit
        ——opened or shorted water temperature sensor circuit t
        ——opened or shorted intake air temperature sensor circuit
        ——opened or shorted throttle valve position sensor circuit

——faulted (malfunctional) actuator signal

the  installation  position  in
engine

of

single

point

injection/ ignition system


Fig. 161

PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

CAC Gasoline Engine Maintenance And Servicing Manual

103

——engine idling speed actuator doesn’t work

      ——shorted fuel injector +12V circuit
      ——opened or shorted ignition coil circuit
      also, monitor the following failure：
      ——with engine cycling start    or engine working,
signal wheel is not synchronous.
      ——opened or shorted  λsensor circuit
      ——opened fuel pump circuit
      If  a  sensor  failure(except  the  speed  sensor/  TDC  sensor)  is
indicated, ECU will substitute the preset value for the input data
from  the  faulted  sensor  to  keep  engine  operating.  Also  ECU
will  store  the  failure  in  the  memory  permanently.  At  the  same
time,  the  sensor  will  be  kept  out  of  the  system  until  the  sensor
signal    matches the signal from ECU again.
        If  the  actuator  or  the  corresponding  signal  channel  fails,
the above program is also applied.
      When a failure is  detected and the corresponding substitute
value is applied, the warning light  on the instrument panel will
turn on.
        Warning  light  will  go  out  only  when  the  component  was
replaced by the dealer or the failure is non long-term .
      No  matter  whether  the  failure  is  long-term,  the  failure  data
will be stored permanently in the memory.

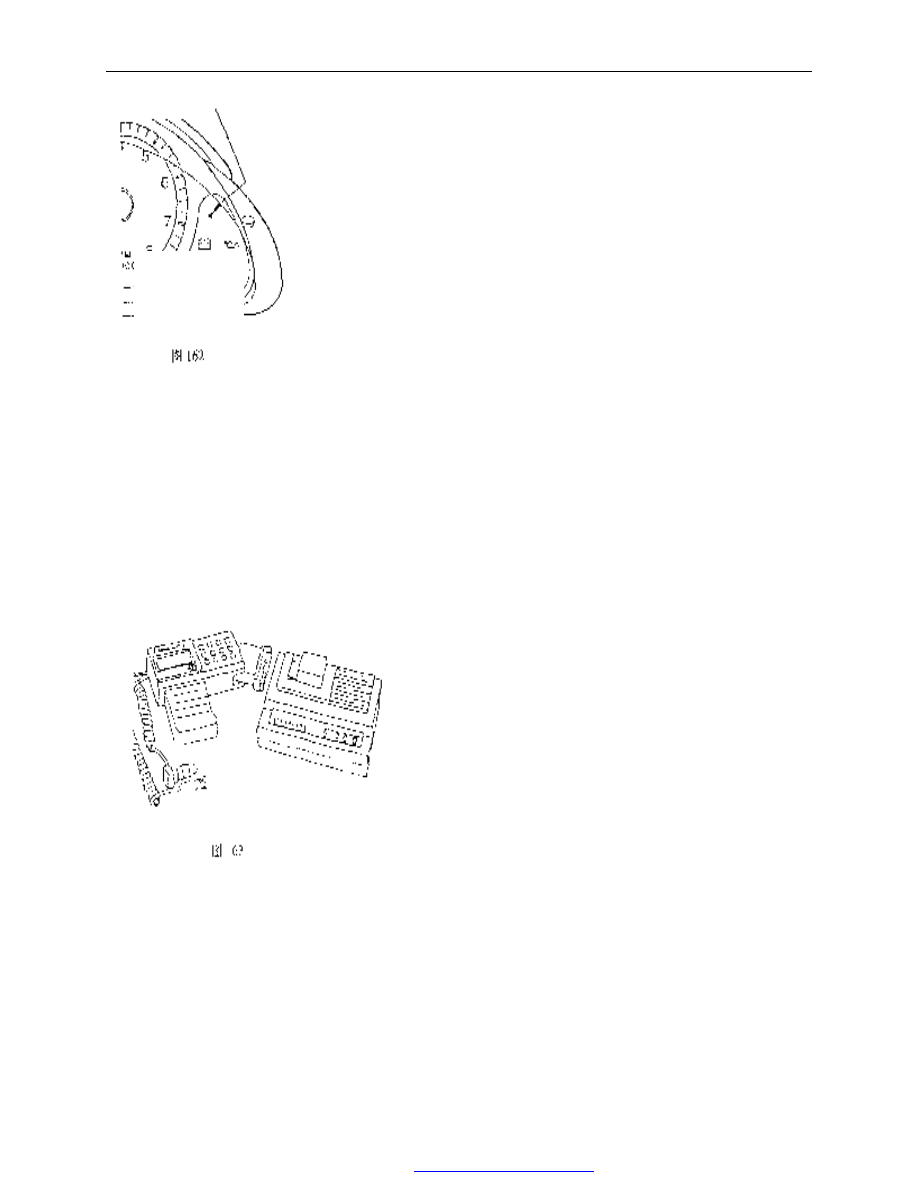

communicate with CHECK—UP1 actively

        Connecting  CHECK—UP1  diagnosis  tool  to  the  system
may fulfill the following operations:

——display  the  short-term  or  long-term  malfunctions  or

parameters
—— active diagnosis：
—— fuel injector
—— fuel pump

——

ignition module

—— idling

speed actuator

I.A.W

system warning light

——  fuel

vapor recirculation solenoid


Fig. 162

Fig. 163

PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

CAC Gasoline Engine Maintenance And Servicing Manual

104

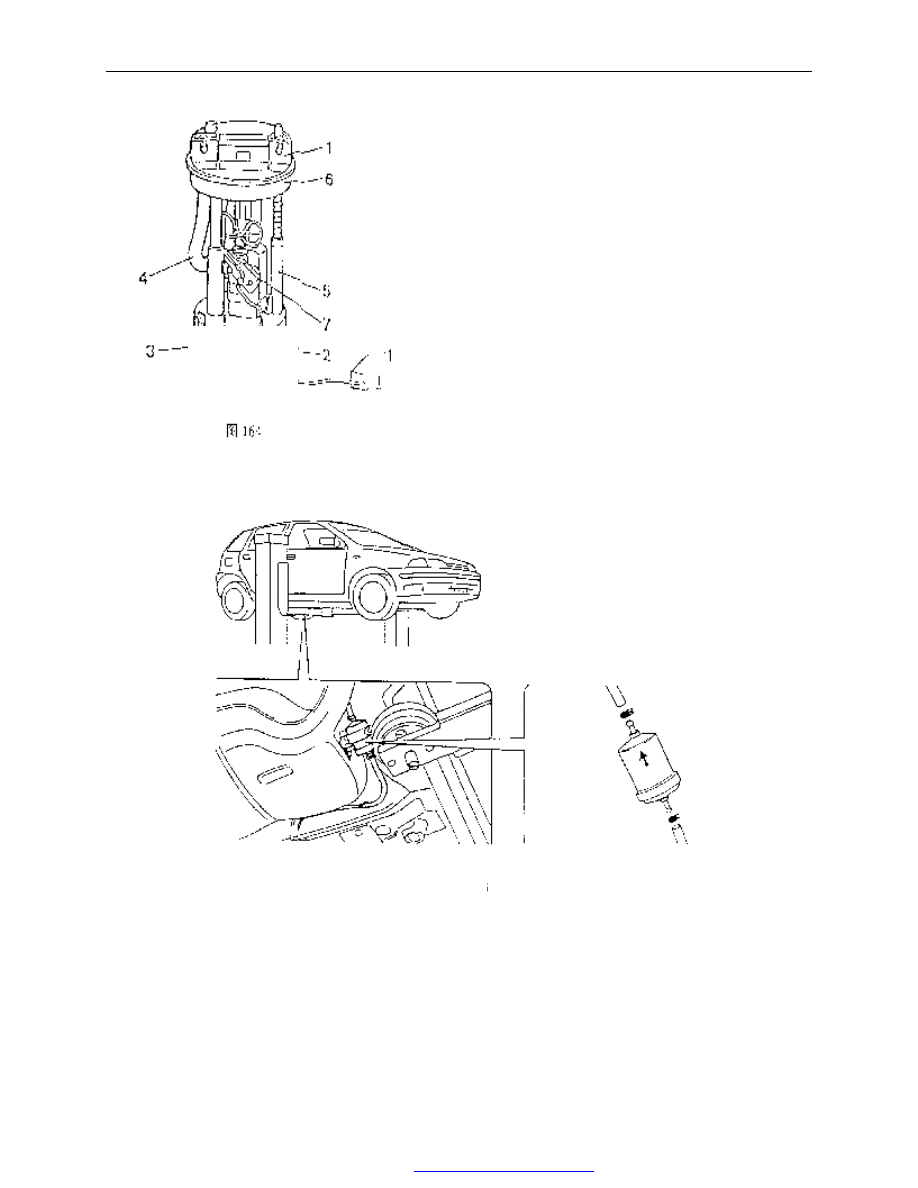

Removal and reinstallation for fuel pump：
Fuel pump is installed inside the fuel tank.
Removal procedure is as following:

—— switch off the power supply
—— remove quick release fuel

      Outlet pipe and fuel return pipe
      Remove and reinstall filter
        —— loosen and remove the filter mounting bolt from the
bracket
        —— remove the sealing clip of fuel pipe from the filter
        ——  during  operating,  use  an  appropriate  container  to
collect the      fuel drained

The fuel filter must be replaced every 30,000km.

        Note:  The  filter  must  not  be  installed  reversely  ,  it  must
be replaced even for the reverse installation of short time. The
arrow on the case indicates the direction of fuel flow .
        replace oxygen sensor orλsensor:
——  remove  the  electric  connections  (1)  and  (2)  from  theλ
sensor

—— removeλsensor from the case
——during  reassembling,  grease  should  be  applied  on
threads. antiseize boron nitrogen grease is recommended.



Fig.164

Fig. 165

PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

CAC Gasoline Engine Maintenance And Servicing Manual

105





tightening torque 0.5—0.6Nm



at  ambient  temperature,  The  resistance  indicated  by
digital multimeter should be 2.5—4.5Ω.

Note:  Even  though  little  lead  exists  in  the  fuel,  the

sensor may fail soon. the function inspection is specified
every    45,000km and 90,000km.

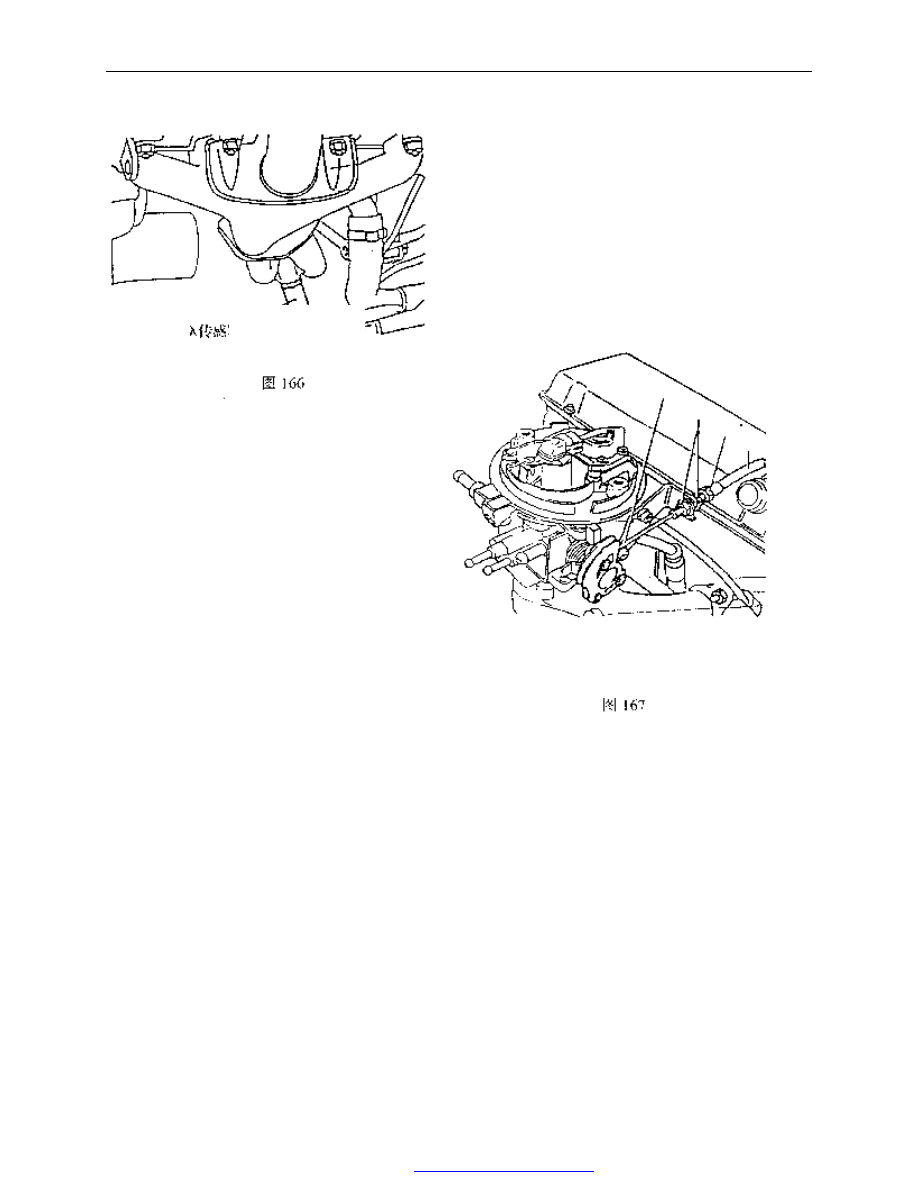

The throttle valve cable adjustment


Adjust the throttle cable according to the following:

—— Loosen two lock nuts(2)，hexagonal lever(3) is retained in the protective sleeve
—— tighten or loosen hexagonal lever (3)    to adjust the end position of protective boot (4) insuring the cable

(1) is not too loose or too tight when pedal is released.

—— tighten the two lock nuts (2) in the hexagonal lever (3)

—— depress accelerator pedal fully. Check for throttle valve operation while it is fully open.



sensor

Fig. 166
