Chery SQR 7160 sedan. Manual - part 13

CIRCUIT













CIRCUIT



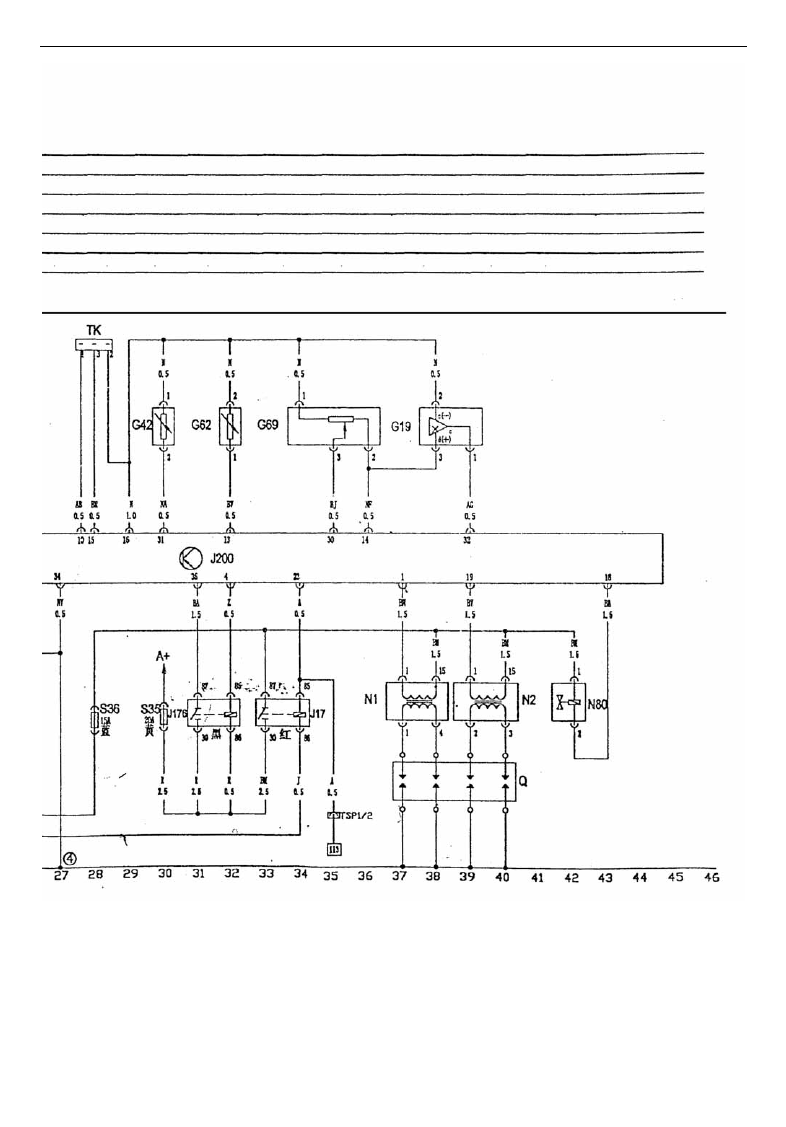

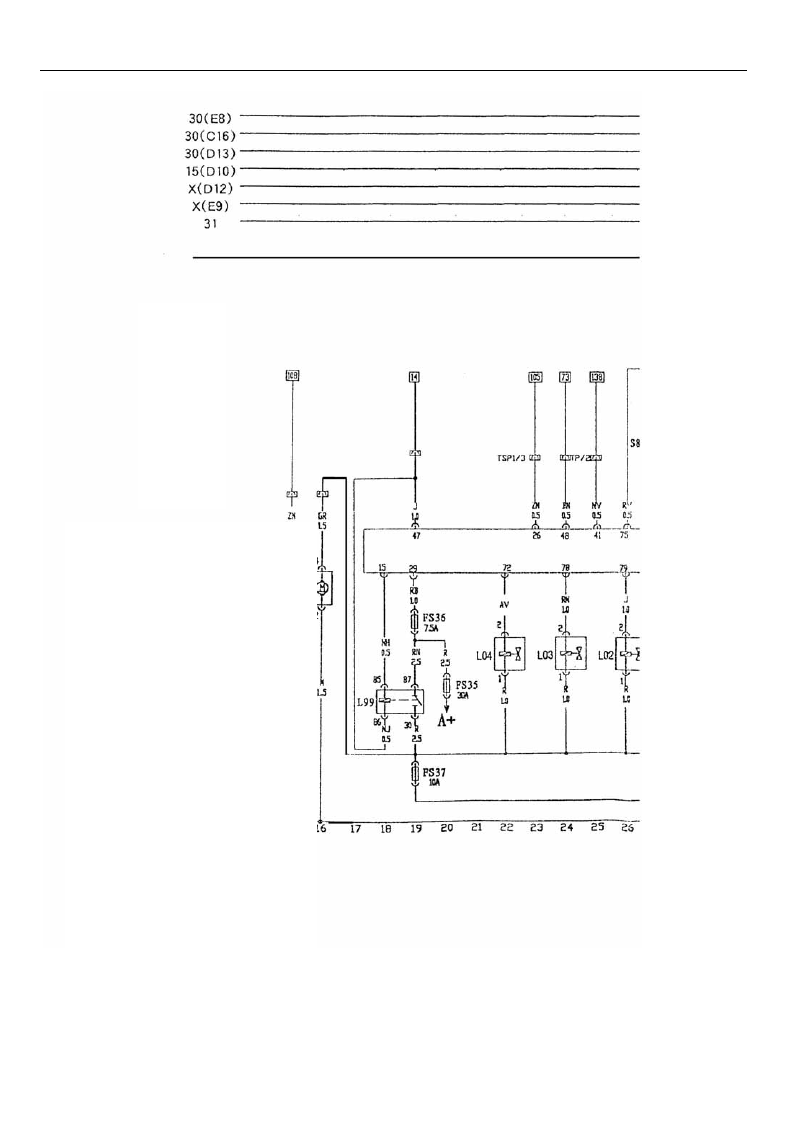

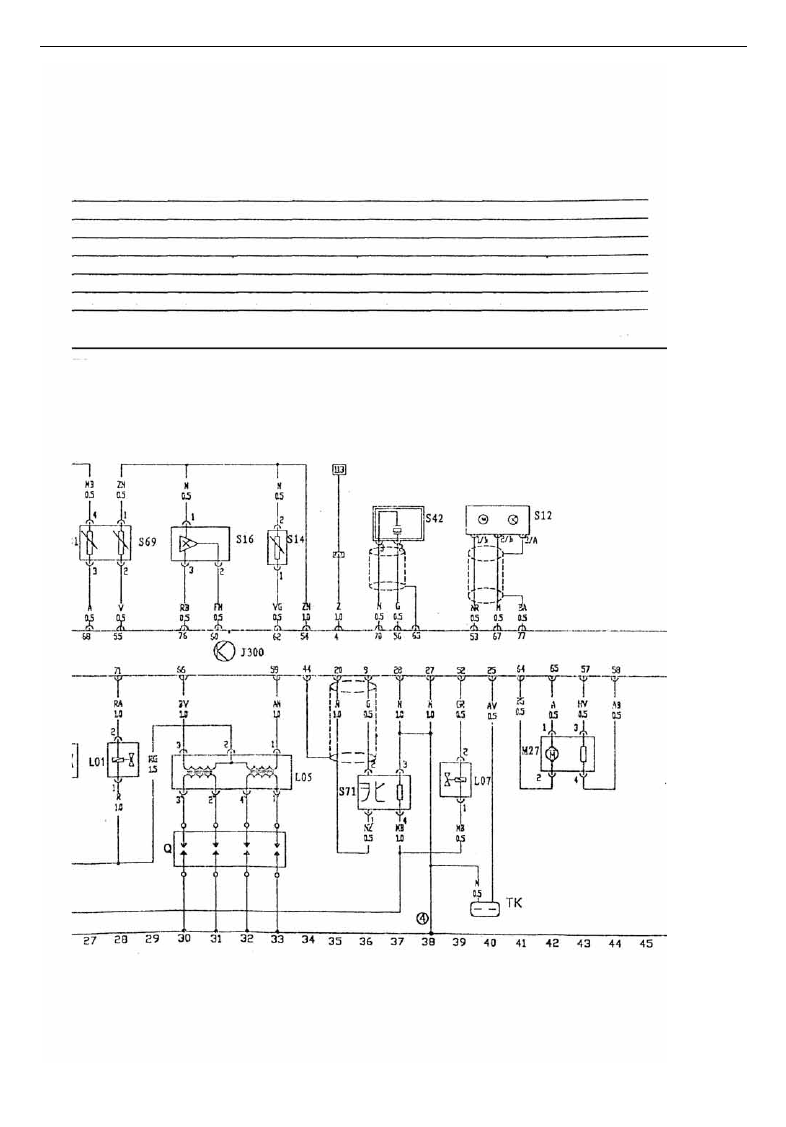

MPI Electronic Injection (Marelli)



B=White
N=Black
R=Red
M=Brown
V=Green
A=Blue
H=Grey
Z=Purple
G=Yellow
J=Orange
F=Pink

J300   MPI Controller Unit
S81    Air Intake Pressure Sensor
G69   Air Intake Temperature Sensor
JS14   Water Temperature Sensor
S42    Knock Sensor
S12    Crankshaft Position Sensor
L99    Power Relay
FS 35  System Fuse
FS 36    ECU Power Fuse
FS 37    Oxygen Sensor Fuse
A+    Battery Positive
L01-04  Fuel Injector
L05    Ignition Coil
Q            Spark Plug
S71    Oxygen Sensor
L07    Carbon Canister Solenoid
TK    Diagnostic Connector
M27   Idle Step Motor
G      Fuel Level Sensor
G6          Fuel Pump
○

4

     Ground on Engine

TSPI   Connector
TP    Connector
TD    Connector

Note: ECU CONNECTOR 1-(1-52 PIN)
    ECU CONNECTOR 2-(53-80

PIN)







CIRCUIT





CIRCUIT

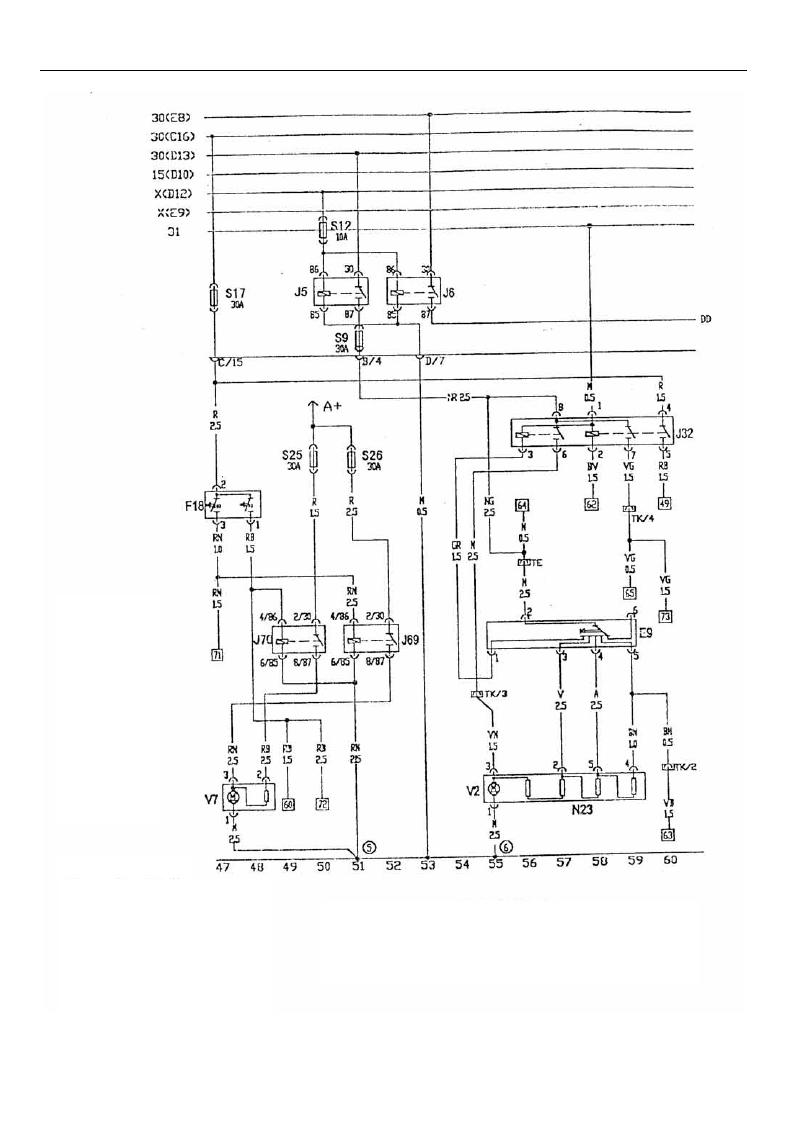

A/C Unit, Control Head, Cooling System



B=White

N=Black

R=Red

M=Brown

V=Green

A=Blue

H=Grey

Z=Purple

G=Yellow

A+ battery positive
E9 blower switch
F18 thermo switch
N23 blower in-line speed
regulator resistance
V2  blower
V7 fan motor
J32  A/C relay
J69    Cooling fan high speed relay
J70  Cooling fan low speed relay

J5      A/C blower relay (in electrical box)
J6   Rear Window preheat relay

○

5     ground, in wiring harness in boot I

○

6     ground, on ground carrier beside central electrical box
