Chery SQR 7160 sedan. Manual - part 11

CIRCUIT   Central Electrical Box Connector, Pin And Function







— 4 —

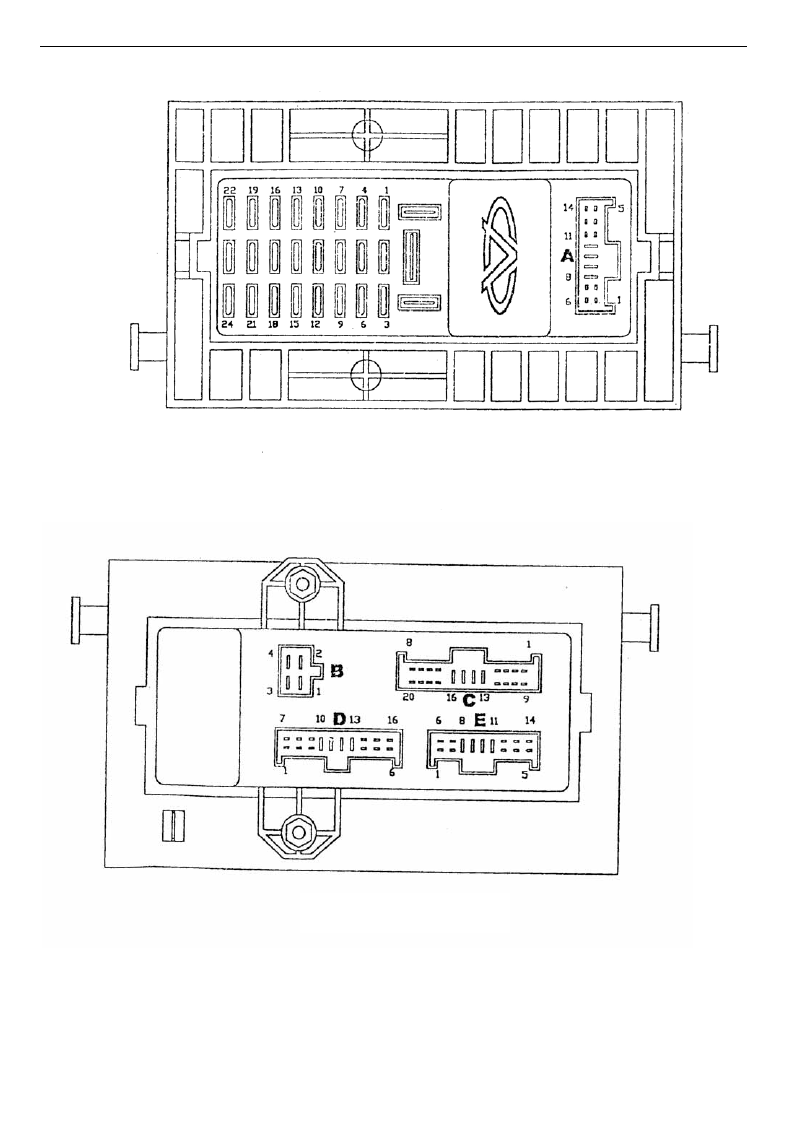

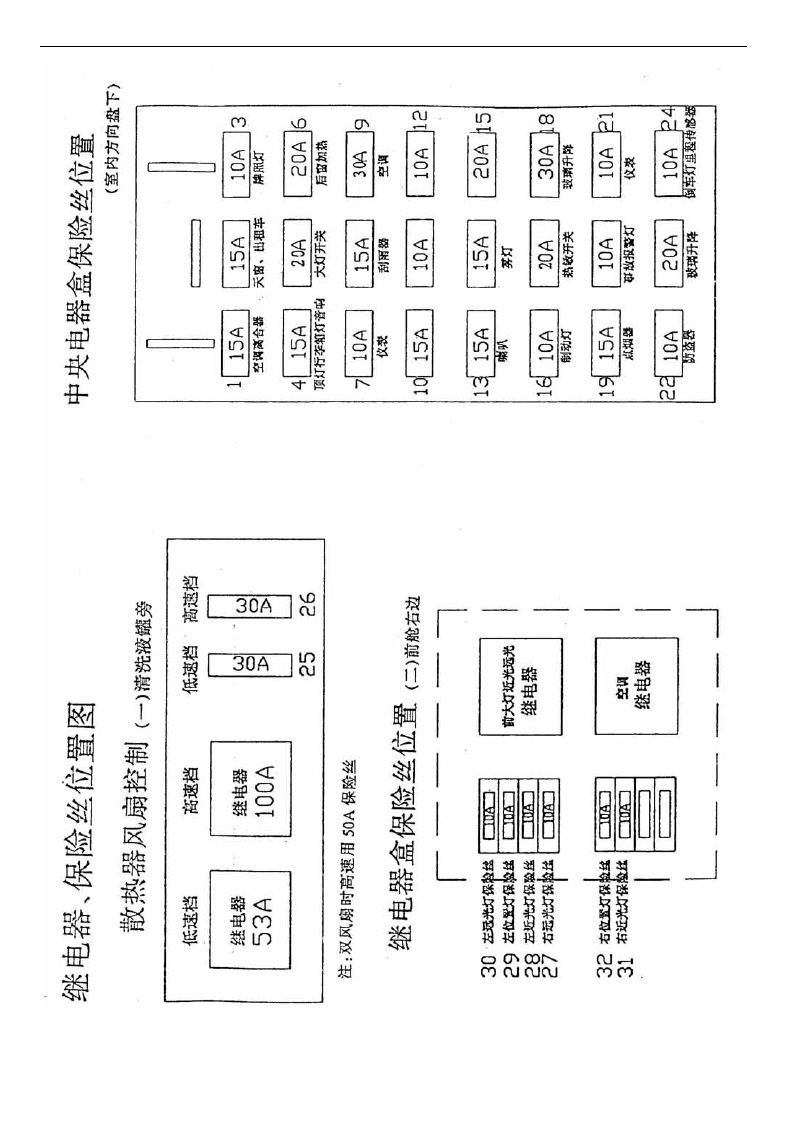

CIRCUIT      Central Electrical Box Connector Position

Central Electrical Box Connector Position



( FRONT SIDE VIEW )



( BACK SIDE VIEW )





Central Electrical Box Connector, Pin and Function



— 5 —

CIRCUIT   Central Electrical Box Connector, Pin And Function

Connector

Connector Pin Function

Circuit No.

A

01.Sunroof, Cab Freight Calculator (+15)

02.ECUA/C Signal Input

03.——

04.Luggage Compartment Lamp, Radio, Ceiling Lamp

05.——

06.——

07.——

08.——

09.Rear Window Preheat Switch, Rear Mirror Defrost Switch

10.——

11.Lamp Switch Illumination, ABS Diagnostic Power (+15)

12.——

13.Combination Instrument Power Positive (+30)

14. Brake Switch

—

138
—

247
—
—
—
—

134
—

132
—

114

192

B

01.——

02.——

03.——

04.A/C Relay, Blower, Interior Circulate Solenoid Switch

—
—
—

51

C

01.Horn Switch

02.Fog Lamp Relay (Positive)

03.Fog Lamp Switch

04.Horn Relay Signal (30)

05.Dual Pitch Horn

06.Wiper Motor (Positive)

07.Panel Indicator, Switch Illumination Light, Light Switch

Variable Resistor

08.Back Light Switch

09.——

10.——

11.——

12.Fog Lamp Relay (Positive)

13.——

14.——

15.Thermo Switch, A/C High Pressure Switch

16.Central Electrical Box Power Positive (+30)

142

219

220

140

141

154

209

83

152
—
—

215
—
—

47

6



CIRCUIT__Central Electrical Box Connector, Pin and Function




— 6 —

CIRCUIT      Central Electrical Box Connector Position

Connector

Connector Pin Function

Circuit No.

C

17.——
18.Wiper Intermittent Relay
19.Lincense Plate Lamp
20.Mileage Gauge Sensor

—
149
210
81

D

01.——
02.Cigar Lighter
03.Turn Light Switch, Headlight Adjustment Switch
04.——
05.Combination Instrument Positive (+15)
06.Sunroof, Cab Freight Calculator (+30)
07.Ground
08.——
09.Rear View Mirror、Lifter Module、 Position Select

Box (+15)

10.Ignition Switch (+15)
11.Central Locking Controller, Glass Lifter Module

(+30)

12.Ignition Switch, Wiper Switch (+15)
13.Central Electrical Box Power Positive (+30)
14.——
15.——
16.——

—
129
175
—
116
—
53
—
272
14
260
8
10
—
—
248

E

01.——
02.——
03.——
04.A/C Compressor Magnetic Clutch
05.——
06.——
07.——
08.Central Electrical Power Positive (+30)
09.Ignition Switch (+15)
10.Lamp Switch
11.——
12.Horn Relay
13.——
14.——

—
—
—
137
—
—
—
5
9
207
—
139
—
—



— 7 —
