Audio system

63

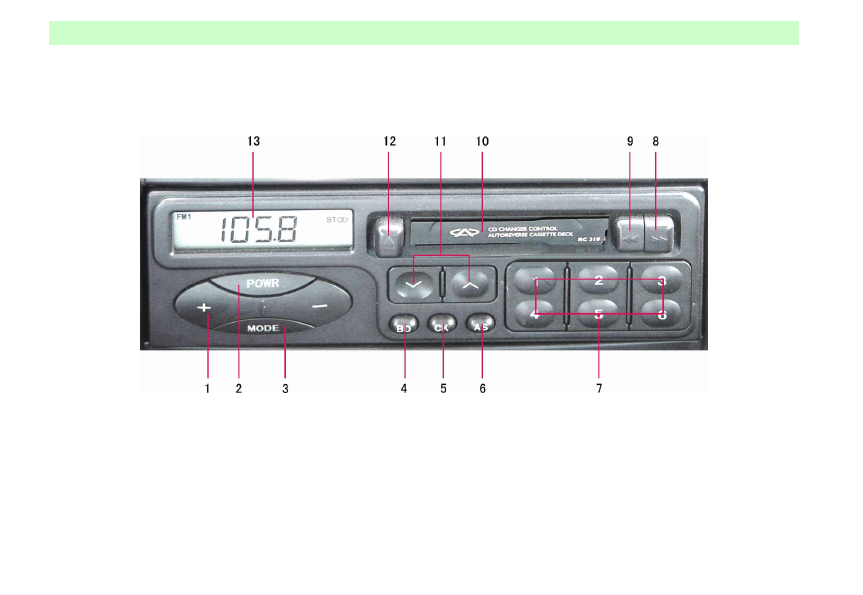

Function of Baoling Audio Panel (optional)

1.Volume key

2.Power on /off key

3.Mode Select Key

4.Band Select Key

5.Clock Key

6.Automatic Storage Key

7.Memory Key

8.Skip Forward Key

9.Skip Backwards Key

10.Cassette Holder

11.Tune Key

12.Eject Key

13.LCD Display

Audio system

64

Introduction to General
Buttons Function

1.Power Supply On

Off Key(POWR)

One press on (2) key turns power on;
once more press on (2) key turns off
power (Note: when power is engaged for
the first time, Radio/Cassette Player will
be in initial Operating Mode due to the
Power On Reset of main control chip).
2.Mode Select Key (MODE)
If (3) key is pressed repeatedly,
functional mode selection will be
performed in the following order. VOL
(Volume)-BAS (Bass)-TRE
(Tremble)-BL (R.A.L.)-FA (F.A.R)-VOL
(Volume)
In any mode, pressing on “+” or "-'”key
will regulate corresponding function level.
Volume Mode (VOL)
Pressing on “+ “ or “-“ key will regulate
corresponding volume level can be freely
regulated within the range from 0 to 63.
Bass Mode (BAS)-

Pressing on “+” or "-" key may regulate
the content for bass and bass level can be
freely regulated within

the

 range

between - 7 and 7.
Tremble Mode (TRE)
Pressing key “+” or “-" key may regulate
the content of tremble and tremble level
can be freely regulated within the range
between - 7 ~ 7.
Balanced Mode (BA)
Pressing key"+" or "-" key may regulate
R.A.L. sound channel volume and
volume level can be freely regulated
within the range between 15L and 15R.
3. Band Selection Key (BD)
Pressing key (4) repeatedly will cycle
radio bands in the following order:
FMl

FM2

FM3

FM4

AN

AM2

After band selection is finished, repress
key "

"or"

" to manually or

automatically select radio station. After
radio station is selected, press key (3) and
key "+"or"-" to regulate volume level.
4.Clock Key (CLK)
Pressing key (5) could switch over
between the display of radio frequency

and clock: If "CLK" key is pressed when
radio is in work, clock will return to
Frequency Display Mode after clock
display for 5 seconds; Pressing this key
and key " "or"

" simultaneously may

adjust hour and minute.
5. Automatic Preset Memory Key (AS)
If key (6) is pressed for less than 2
seconds, pre-selected stored radio stations
in Memory Keys (1~ 6) will be displayed
in turn; Pressing the key for more than 2
seconds, character " ATP " will appear on
display, meanwhile, radio player enter
into Automatic Scanning Mode and 6
stations will be stored. Then radio will
enter into Cycling Play Mode until any of

keys (

1~ 6

) is pressed to select one

station.

6.Memory Key (1~ 6)
Memory Key (1~ 6) may be used to store
30 stations (18 FM, 12 AM). If station
needs to be selected manually, you may
press the key"

"or "

"to key, then

press anyone of the key (1~ 6), you will
store the selected stations into the
location of program which the key is
pressed for.

Audio system

65

7.tuning Key( " "

"

")

Press the key "

"  or  "

"

transitorily, stations may be scanned
manually step by step ( AM:9KHZ
FM:50HZ) until desirable stations are
found. Press the key " "  or  "

" more

than 1 second; automatic scanning will be
enabled until desirable stations are found.
If the key " "  or  "

"is pressed during

automatic scanning, audio frequency will
return to previous frequency.

Radio receiving

operation

1.Turn on the radio, press power key (2).
When characters appear on display, radio
is in the state of receiving signal.
2.Press band key (4), select band FMl
FM2

FM3

AMl

AM2.

3.tuning key (11) press key" "  or  "

"

to scan stations forward or backward
manually. Press key more than 1 second;
you may start automatic scanning until

desirable stations are found.
4.Store stations manually. Select
desirable station, and select Memory Key
(1 ~ 6),then press the key for 2 second,
the selected station will be stored in the
key, six keys may memorize any
stations of  FMl, FM2, FM3, AMI and
AM2.
5.Sound effect regulation. Press key "
MODE " to display character " VOL " on
screen, pressing the key " + " or " - "
within 5 seconds may change volume. If
the key" + " or " - “ is pressed in 5
seconds, display will return to main
display state. The control mode of
BASTRE

BL

FAare are same as

volume  .
6.Automatic scanning storage (6). Press
key for 2 second and a signal will be
received for confirming memory function
and display scanning. Six stations with
strong signal will be stored. Press key or
anyone of the keys 1 ~ 6 transitorily, the
function will be ceased, if you cannot

find desirable six stations, these stations
will disappear.
7.Stereo. When stereo station is received,
ST9 (indicating stereo) will be displayed
automatically.
8.Scan memory stations. Press preset key
1~ 6,you will find stored stations.
Play

Play Operation

1.The procedure for start-up is the

same as receiving. 2.Insert the tape with
its opening facing right, and push it into
cassette holder, when the marks (TAPE

and “

”  or  “

”) indicating play and

direction display on screen, radio is in
normal play state.
3.volume regulation is the same as radio.
4 Selecting songs. Press Fast Forward
Key (8) or Fast Backward key (9) you
may select desirable program quickly.
5.Reverse Playing Direction.
Pressing Fast Forward Key and Fast
Backward on the same time may have
