CHERY SQR7080 EZ Drive SERVICE MANUAL



(B)  Title: control of RZ003 “Important Attempts”

(C)  Place the gearshift lever to the neutral position

Start the engine

Wait for ten seconds (used in important clutch experiments) and provide no speed.

If the check result is OK, ET062 “Important experiments finished” will be shown. Otherwise, repeat

the procedure (C).

(D)  When  the  “clutch  temperature”  information  PR095  is  less  than  1800C,  repeat  the  engine  start-up

process with halfload five to six times (used in step-by-step attempt for clutch).

Turn off the engine

Wait for one minute

Ignition

If  the  check  result  is  OK,  ET065 “Step-by-step  attempt  finished”  will  be  shown.  Check  whether

the “Step-by-step” information is changing, and if not so, repeat the procedure (D).

(E)  Turn off the engine



Pressure sensor

(A)  Ignition

Ensure no fault

(B)  Title: control of AC011 “Hydraulic unit overflow port”

Wait until the program comes to an end

Turn off the engine



Gear position selection electromagnetic valve/gear engagement electromagnetic valve

(A)  Ignition

Ensure no fault

(B)  Title: control of AC001 “Hydraulic unit overflow port screw plug”

Wait until the program comes to an end

Turn off the engine

(C)  Apply all drive ratios (the information shown on the display on the instrument board should be OK)

(D)  Turn off the engine



Clutch electromagnetic valve

(A)  Ignition

Ensure no fault

(B)  Open the hydraulic unit overflow port screw plug

(C)  Title: control of AC009 “The second-stage clutch pipeline overflow port”

Wait until the program comes to an end (eight minutes)

(D)  Title: control of AC011 “Hydraulic unit overflow port screw plug”

Wait until the program comes to an end

Turn off the engine



Gear position selection/gear engagement/oil tank/energy storage/single pump

(A)  Ignition

Ensure no fault

PDF created with pdfFactory Pro trial version

www.pdffactory.com



CHERY SQR7080 EZ Drive SERVICE MANUAL



(B)  Title: control of AC011 “Hydraulic unit overflow port screw plug”

Wait until the program comes to an end

Turn off the engine

Wait for one minute

Ignition (if any fault occurs, the buzzer will be started)

If  the  check  result  is  OK,  ET061  “Region  Qualified”  will  be  shown.  If  the  “Region  finished”  or

ET063 “Electromagnetic valve is null” is shown, repeat the procedure (B).

(D)    Apply all drive ratios (the information shown on the display on the instrument board should be OK)

(E)    Turn off the engine



Clutch cylinder/liquid leakage during replacement of clutch sensor

(A)  Ignition

Ensure no fault

(B)  Open the hydraulic unit overflow port screw plug

Title: control of AC008 “The first-stage clutch pipeline overflow port”

When there is any liquid flowing out without air bubble, close the overflow screw plug

Wait until the program comes to an end (six minutes)

(C)  Title: control of AC009 “The second-stage clutch pipeline overflow port”

Wait until the program comes to an end (eight minutes)

(D)  Title: control of RZ003 “Important Attempts”

(E)  Place the gearshift lever to the neutral position

Start the engine

Wait for ten seconds (used in important clutch experiments) and provide no speed.

If  the  check  result  is  OK,  ET062  “Important  experiments  finished”  will  be  shown.  Otherwise,

repeat the procedure (E)

(F)

Turn off the engine



High-pressure pipeline

(A)  Ignition

Ensure no fault

(B)  Open the hydraulic unit overflow port screw plug

Title: control of AC008 “The first-stage clutch pipeline overflow port”

When there is any liquid flowing out without air bubble, close the overflow screw plug

Wait until the program comes to an end (six minutes)

(C)  Title: control of AC009 “The second-stage clutch pipeline overflow port”

Wait until the program comes to an end (eight minutes)

Turn off the engine



PDF created with pdfFactory Pro trial version

www.pdffactory.com



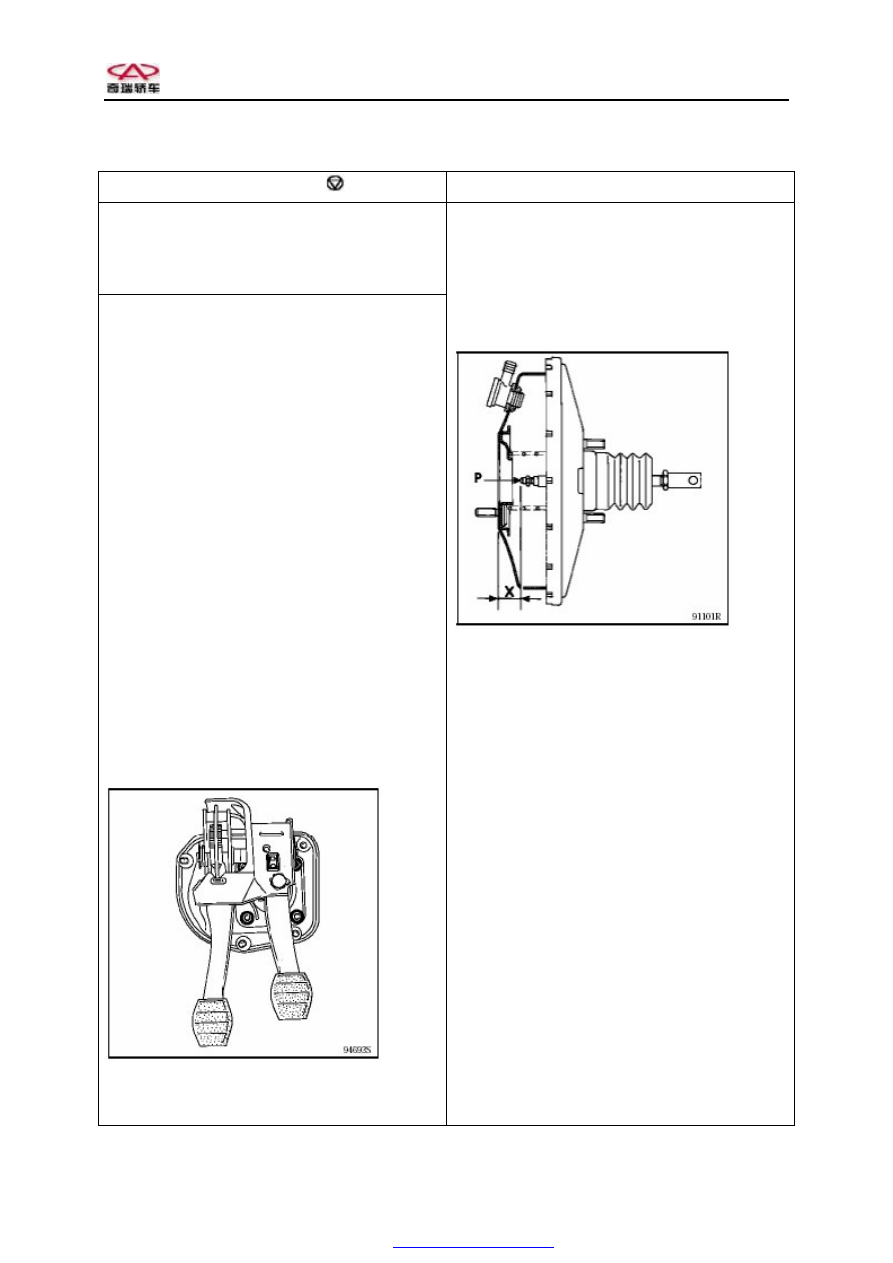

CHERY SQR7080 EZ Drive SERVICE MANUAL





CONTROL OF MACHINE PARTS – MAIN CYLINDER

Tightening torque (unit: DAN.M)





M10×100

1.3

Main cylinder bolt

1.5

Servo brake bolt

2

Removal:

Disconnect the battery.

Remove:

–  Battery mounting support

–  Battery

–  Plastic computer protection cover

Disconnect and remove the computer

Use the injector to evacuate the brake oil tank.

Remove  the  oil  tank  and  be  careful  to  prevent  the

brake  fluid  from  flowing  out.  Therefore,  it  is

necessary that a rag is available in advance.

Remove:

–  Two  brake  oil  pipes  and  make

corresponding marks

–  Main cylinder fasteners

Loosen  the  four  fixing  fasteners  for  servo  brake  in

the driver compartment.



Rotate the servo brake downwards so as to take out

the main cylinder.

Reassembly:

Check on the length of the pushrod.

Size: X = 22.3MM

It  can  be  adjusted  by  using  the  measuring  rod  (P)

according to its particular model.





PDF created with pdfFactory Pro trial version

www.pdffactory.com



CHERY SQR7080 EZ Drive SERVICE MANUAL





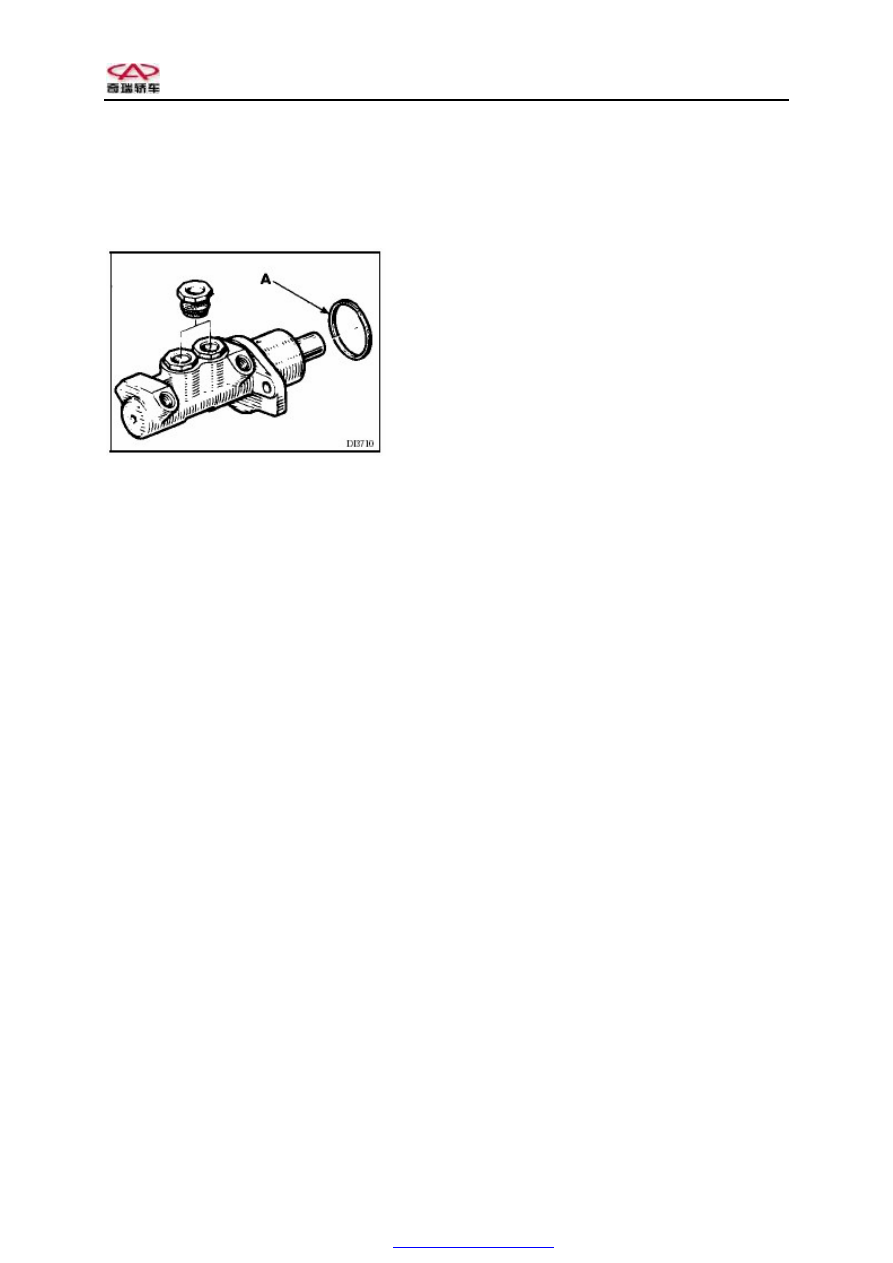

Remarks: the vehicle is equipped with the master cylinder that is integrated with the servo brake. The servo

brake sealing is directly associated with the master cylinder. It is necessary to substitute a new washer (A)

when in repair. The master cylinder shall be placed in parallel to the servo brake, so that the pushrod (P)

can accurately and directly move into the master cylinder body.



Reconnect:

–  The pipes near the marks made when they were previously removed.

–  The compensation tank by pressing to make it well stuck in the master cylinder.

Clean the brake line.
