CHERY SQR7080 EZ Drive SERVICE MANUAL





MECHANICAL TRANSMISSION – CLUTCH SPEED SENSOR

After replacing the transmission's clutch speed sensor, it is necessary to start the vehicle so as to recover the

fault light to the condition of being not illuminated due to being free from fault and delete all the memories

of the computer.

Only  when  the  computer  receives  speed  information  from  the  clutch  speed  sensor,  it  will  eliminate  the

fault(s).



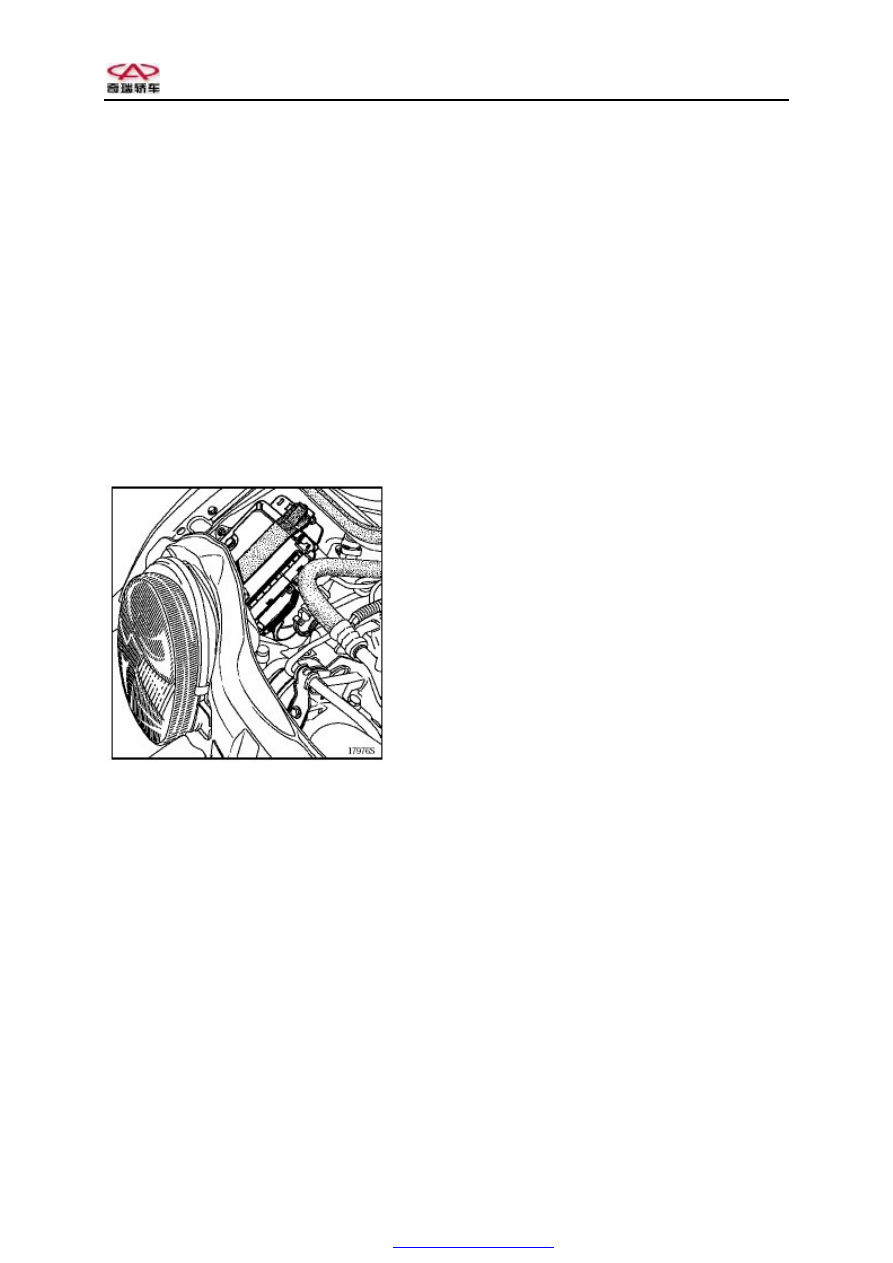

MECHANICAL TRANSMISSION – COMPUTER

Position:

It is located on the front axle near the right front wheel within the engine compartment.

There are two connectors on it, i.e. 52-line connector and 28-line connector.



Removal and Installation:

Before maintaining the computer, you shall turn off the engine and cut off the battery.

Important tip:

After replacing it with a new computer, it is necessary to test it in advance.





PDF created with pdfFactory Pro trial version

www.pdffactory.com



CHERY SQR7080 EZ Drive SERVICE MANUAL





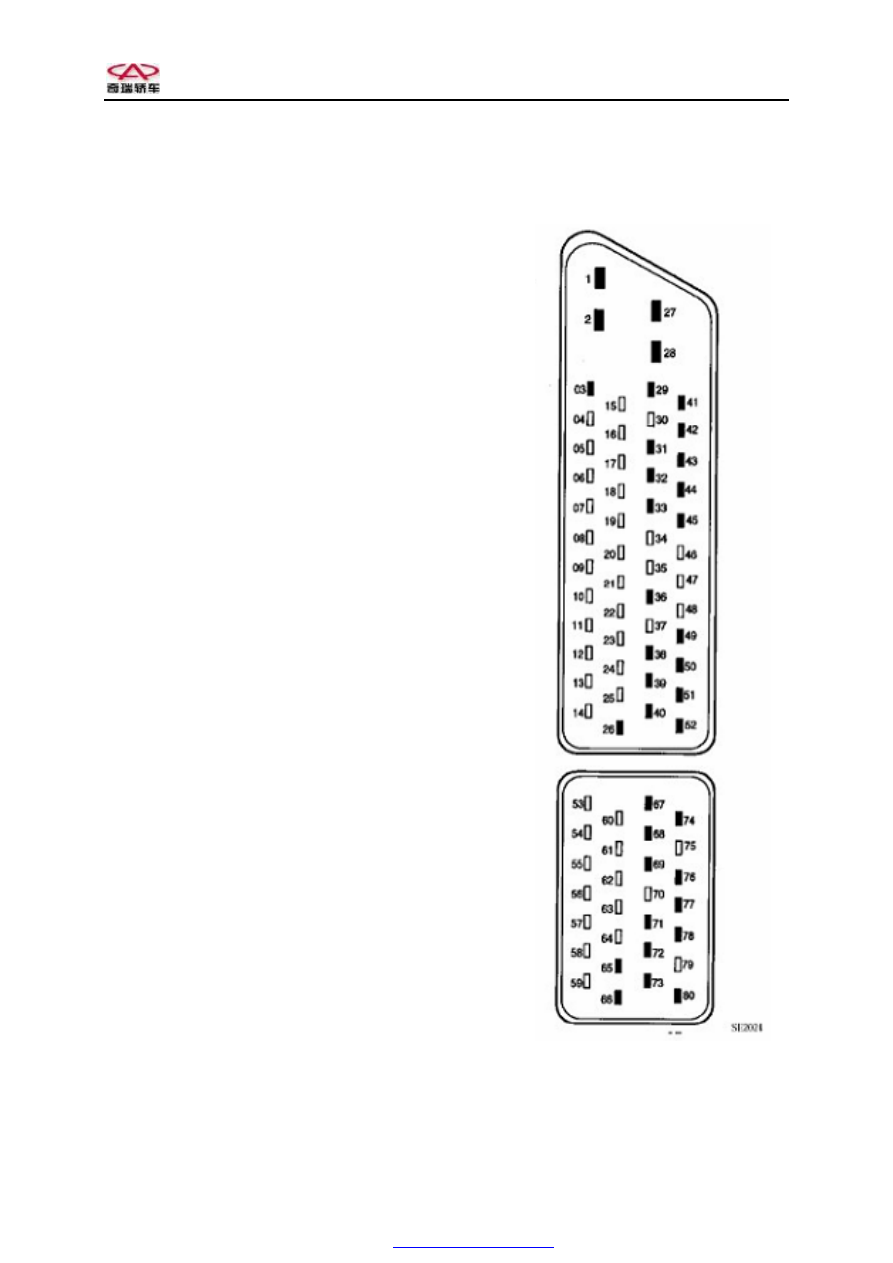

Line distribution:

52-line connector:

1 – power supply module 1

2 – power supply module 2

3 – gear position selection electromagnetic valve 4

26 <--- high drive ratio information

27 ---+ battery

28 ---+ after ignition

29 - à gear position selection electromagnetic valve 4

31 - à helix tube of power pump relay

32 - à gear engagement electromagnetic valve control 1

33 - àß - acquire dialogue: CAN L connection

36 ß - vehicle speed signal

38 ß - junction box input speed sensor

39 ß - engagement position sensor signal

40 ß - pressure sensor signal

41 -- à fault confirmation

42 -- à helix tube of start-up device relay

43 -- à clutch electromagnetic valve control

44 -- à gear engagement electromagnetic valve control 2

45 -- àß - acquire dialogue: CAN H connection

49 - àß - dialogue line

50 ß - junction box input speed sensor

51 ß - gear position selection sensor signal

52 ß - engagement position sensor signal

28-line connector:

65 --- gearshift lever module

66 --- sensor module

67 ß - stable position information (spare)

68 ß - low drive ratio information

69 ß - footbrake connector

71 ß - handbrake connector

72 - à instrument information

73 --- sensor information

74 ß - information about changing to the neutral position

76 ß - main information after start-up

77 ß - automatic ignition

78 ß - door connector

80 ß - horn control

                                                                                      ß Input      à Output



PDF created with pdfFactory Pro trial version

www.pdffactory.com



CHERY SQR7080 EZ Drive SERVICE MANUAL





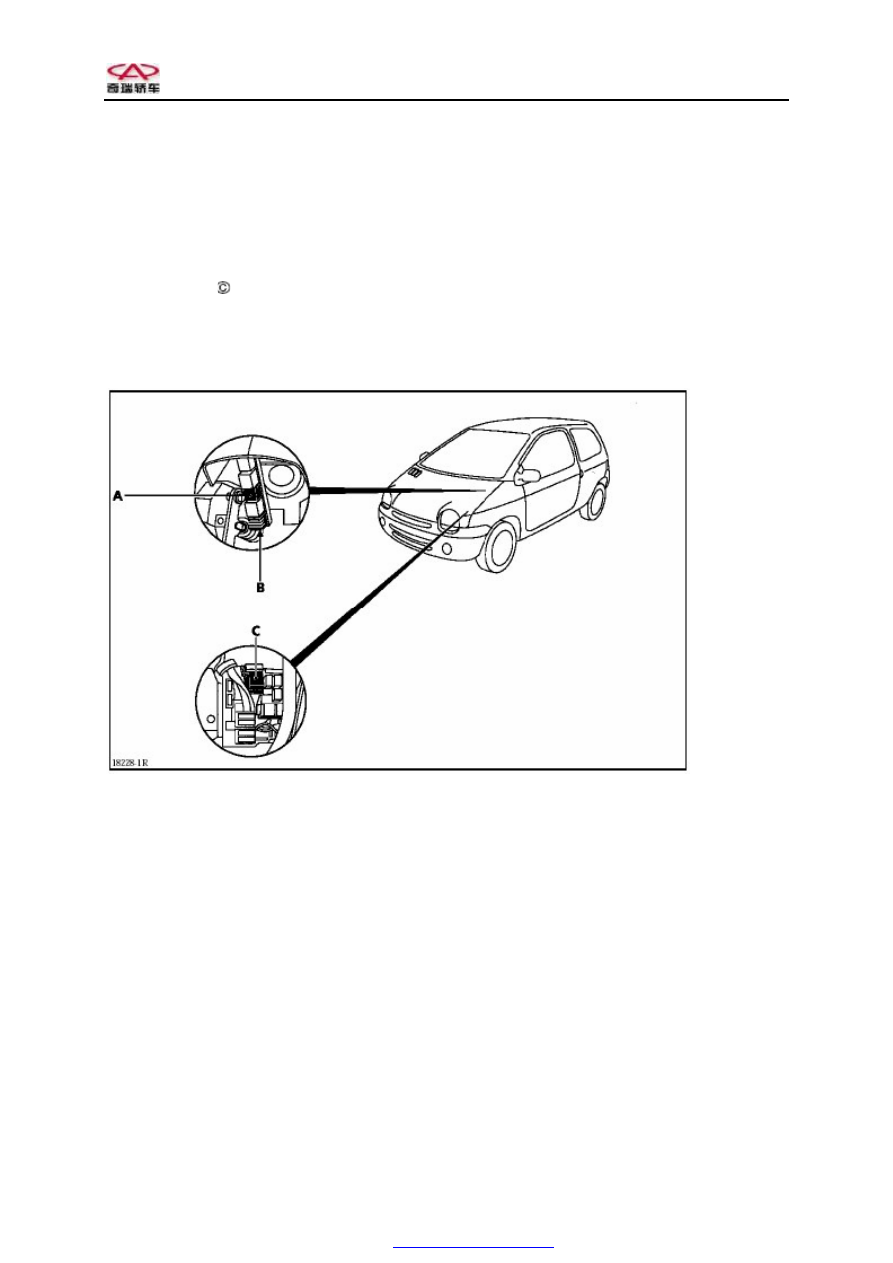

MECHANICAL TRANSMISSION – RELAY

Position:

There are two relays that can be activated by the system:

n  Start-up relay (A) near the buzzer under the instrument board (B).

n  Pump relay    on the interconnection box within the engine compartment.

Removal and Installation

Before maintaining the system, you shall turn off the engine and cut off the battery.





PDF created with pdfFactory Pro trial version

www.pdffactory.com



CHERY SQR7080 EZ Drive SERVICE MANUAL





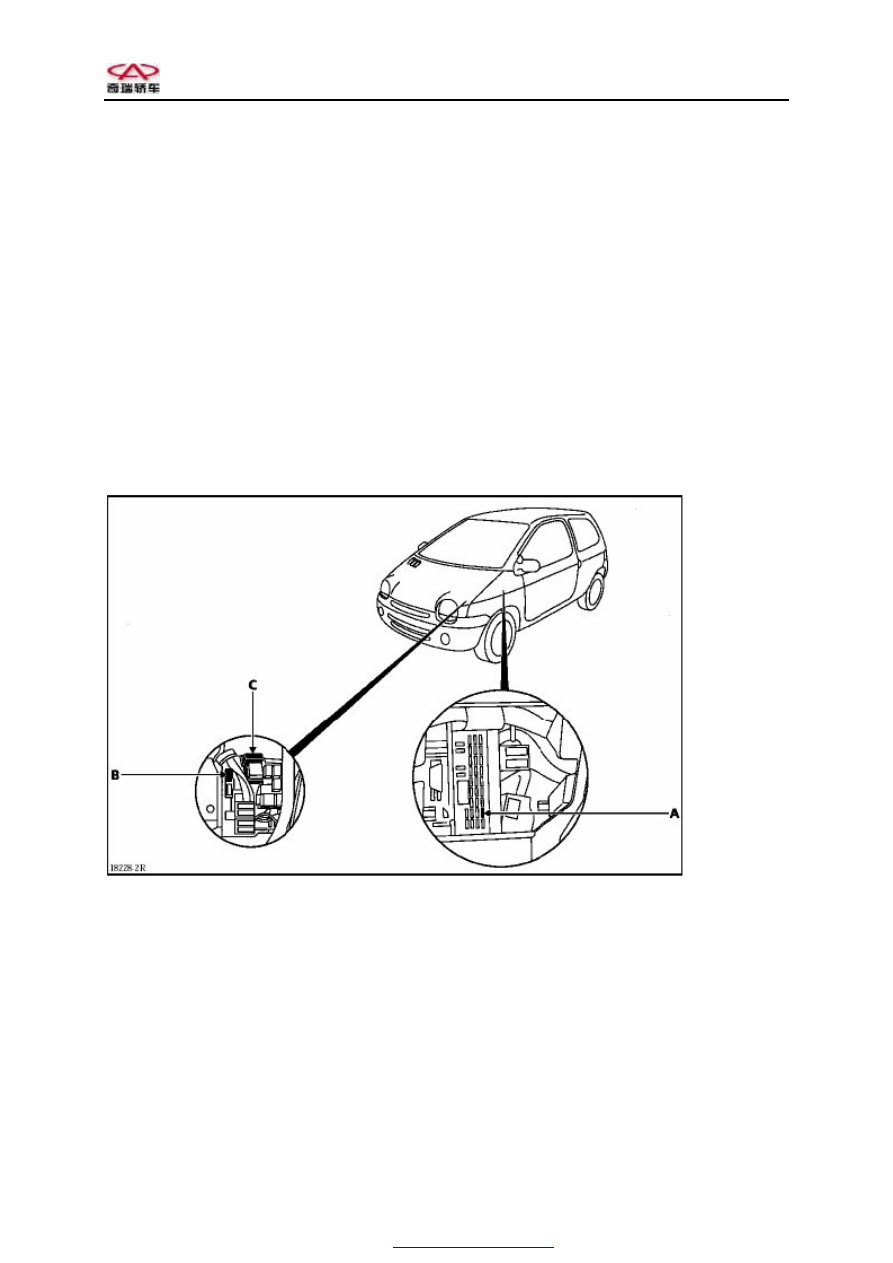

MECHANICAL TRANSMISSION – FUSE

Position:

The system employs three fuses for power supply:

n  3A  fuse  (A)  on  the  ignition  switch's  positive  pole  (+),  located  on  the  fuse  side  panel  of  driver

compartment, connected to the main shaft 28 of the transmission computer connector.

n  20A  fuse  (B)  on  the  battery's  positive  pole  (+)  within  the  interconnection  box  in  the  engine

compartment, connected to the main shaft 27 of the transmission computer connector.

n  30A  fuse  (C)  on  the  battery's  positive  pole  (+)  within  the  interconnection  box  in  the  engine

compartment, used to supply the electric pump set with power.

Removal and Installation:

Before maintaining the system, you shall turn off the engine and cut off the battery.
