Chery QQ Service Manual



Mechanical Part of SQR 472Engine





33



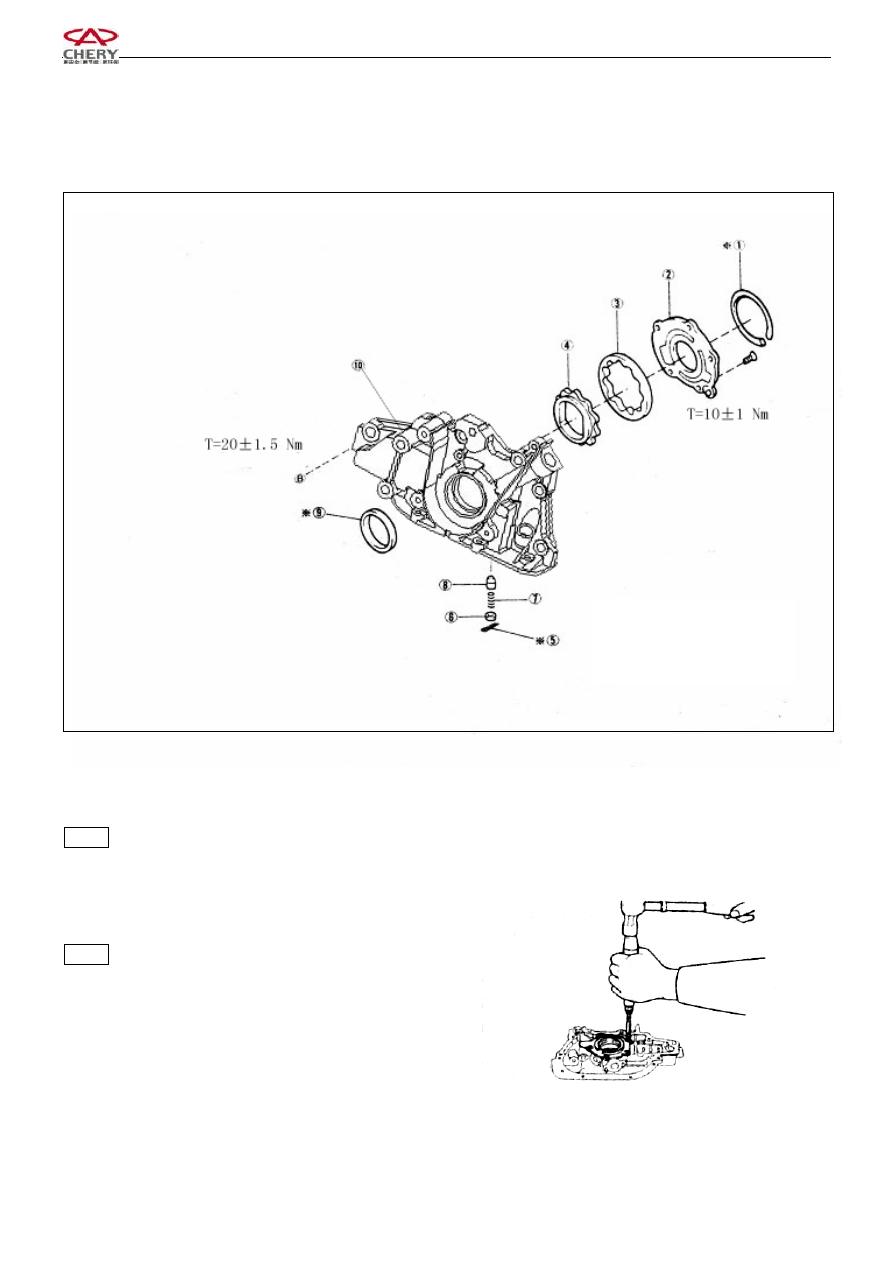

4  Disassembly and Assembly of Engine Oil Pump

4.1  Structure Diagram



























①  Seal Ring
②  Engine Oil Pump Cover Sheet
③  Engine Oil Pump Inner Rotor
④  Engine Oil Pump Outer Rotor
⑤  Cotter Pin
⑥  Oil Drain Valve Spring base
⑦  Oil Drain Valve Spring
⑧  Slide Block
⑨  Crankshaft Front Oil Seal

⑩  Engine Oil Pump Housing



4.2  Disassembly

4.2.1 ①  O-ring

Notice:    The O-ring is nonreusable.







4.2.2    Remove the oil pump cover

Notice:  If  the  screws  are  tightened,  use  a  screw  driver

to remove them as indicated in the figure.







4.2.3    Remove  the  inner  rotor,  outer  rotor  of  the  engine

oil pump.











※  : Components  which  may

not be reused

Unit: N·m(kg·cm)





Chery QQ Service Manual



Mechanical Part of SQR 472Engine





34

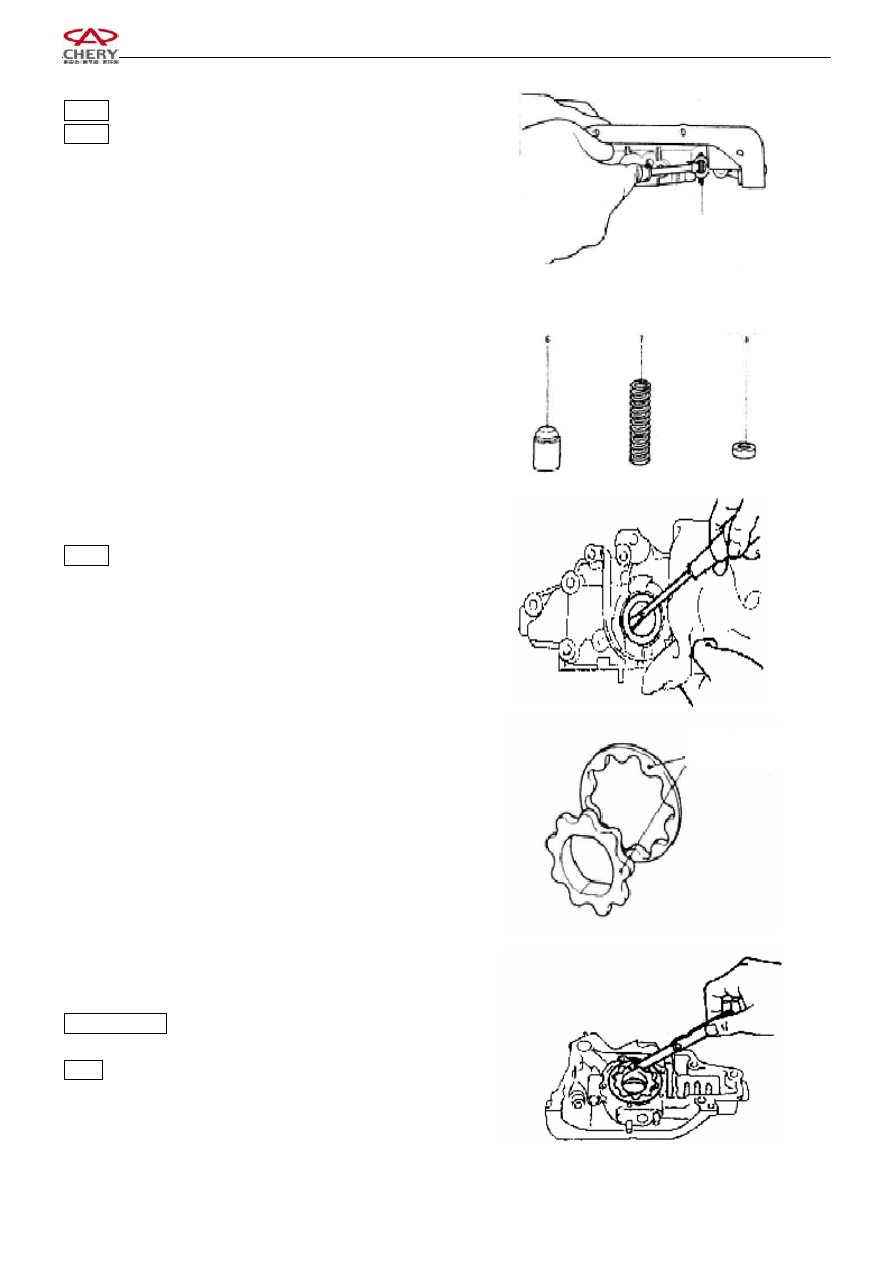

4.2.4    Remove the cotter pin

Notice:  The cotter pin is nonreusable.

Notice:  When  removing  the  cotter  pin,  be  careful  not  to

let  the  spring  or  the  spring  seat  spring  out  or  fall  off

abruptly.











4.2.5

Remove the spring seat  of the  oil  pressure relief

valve  for  the  engine  oil  pump,  the  coil  spring,  oil  pump

and oil pressure relief valve etc.













4.2.6

Remove the front crankshaft oil seal.

Notice:  The oil seal removed may not be reused.













4.3    Routine Inspection

4.3.1

Inspect the engine oil pump for clearance.

4.3.1.1

According  to  the  marks  for  inner  gear  and  outer

gear  in  the  engine  oil  pump,  put  the  gears  into  the  engine

oil pump that is in the cylinder block.











4.3.1.2    Measure  the  clearance  between  the  inner  and

outer gears with a feeler gauge

Standard value:  0.05-0.18mm  (average  value  of  9

positions)

Limit:

  0.35 mm



















Relief Valve

Slide Block

Relief Spring

Spring Seat

Mark





Chery QQ Service Manual



Mechanical Part of SQR 472Engine





35

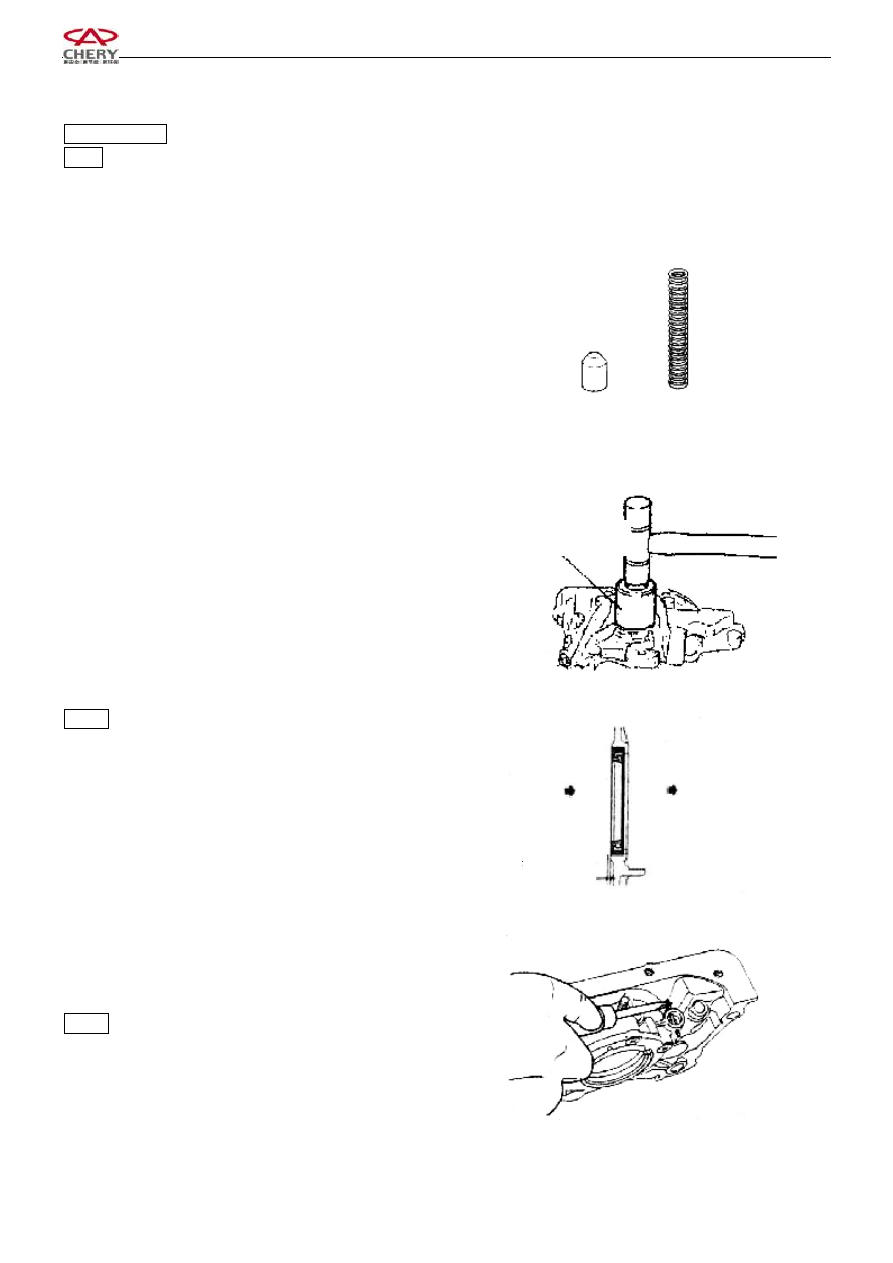

4.3.1.3    Measure  the  clearance  between  the  rotor  and

pump body.

Standard value:  0.10-0.181mm

Limit:

0.25 mm









4.3.2

Inspect the oil pressure relief valve

4.3.2.1

No  abrasion  or  scrape  shall  be  found  on  the  oil

pressure relief valve.













4.4      Installation

4.4.1    After the lip of the new oil seal for front crankshaft

is spread with engine oil, fix it with a special tool.













Notice: ·Use new oil seal

·The  oil  seal  should  be  left  less  than  0.5  mm  at  its

outer edge after it is pressed down.

















4.4.2    Assembly of the oil pressure relief valve for engine

oil pump and the cotter pin.

Notice:    The cotter pin is nonreusable.



























Special Tool

Pressed Direction

Inner Side

Oil Seal

Below 0.5mm





Chery QQ Service Manual



Mechanical Part of SQR 472Engine





36

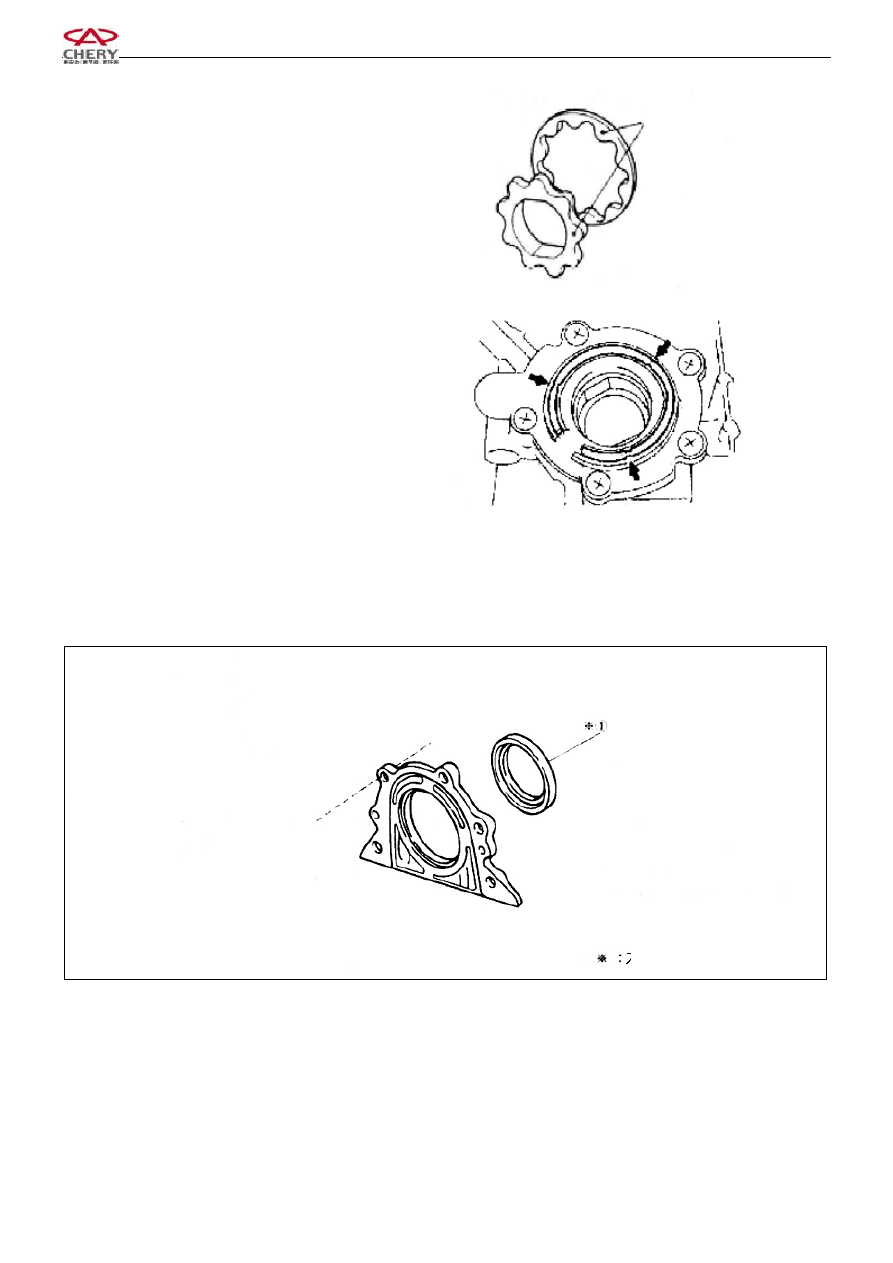

4.4.3

When the outer gear or inner gear is put into the

engine oil pump, its mark should be seen.

















4.4.4

The  new  weather  strip  should  be  fixed  in  the

groove of oil pump cover.









5.  Disassembly of Oil Seal

5.1  Structure Diagram



















Mark

Components

which

may not be reused
