Chery S11 / Chery QQ. Manual - part 110





Chery QQ Service Manual



Mechanical Part of SQR 472Engine



9



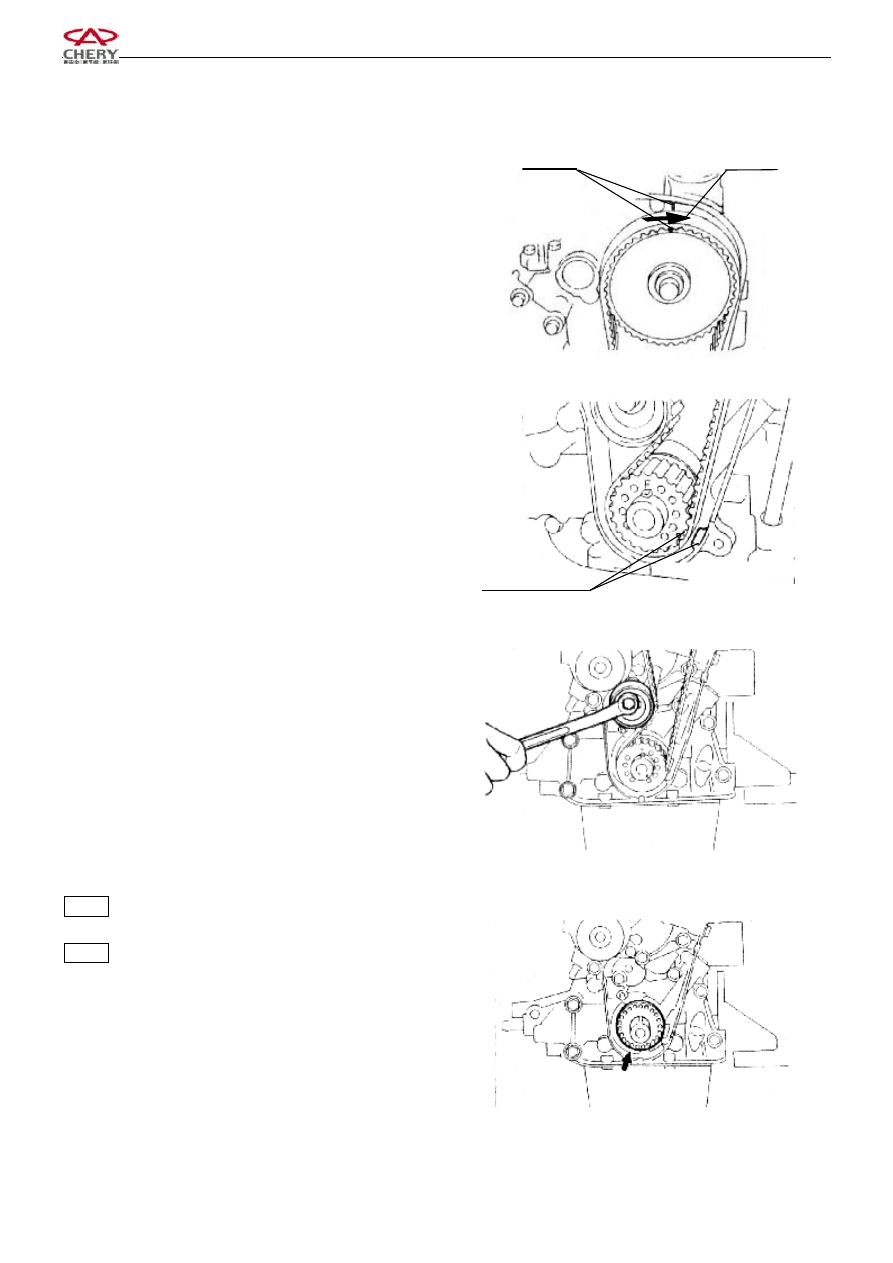

2.5    Disassembly of tension pulley

2.5.1  Compress  the  top  dead  center  at  the  first  cylinder

piston.  After  disassembly  of  timing  cover,  pull  the

bolt  and  clockwise  rotate  the  timing  gear  with

wrench. And then align the timing mark of camshaft

timing gear and the raised mark on camshaft cover;





































2.5.2  Screw  off  the  bolt  of  tension  pulley  and  remove  the

tension pulley.



















2.6  Disassembly of timing belt

Notice: Do not use sharp tools like screwdriver during

disassembly of belt.

Notice: Pay attention to the following items during using

the timing belt:

l  Do not bend the belt with small angle, or the rigging in

belt will break.

l  Do  not  pollute  grease  and  water  because  the  using

expectancy of belt is short.

l  Only  clockwise  rotate  the  engine  after  mounting  the

belt.

2.7 Disassembly of crankshaft timing gear







Timing Mark



Timing Mark



Clockwise





Chery QQ Service Manual



Mechanical Part of SQR 472Engine



10

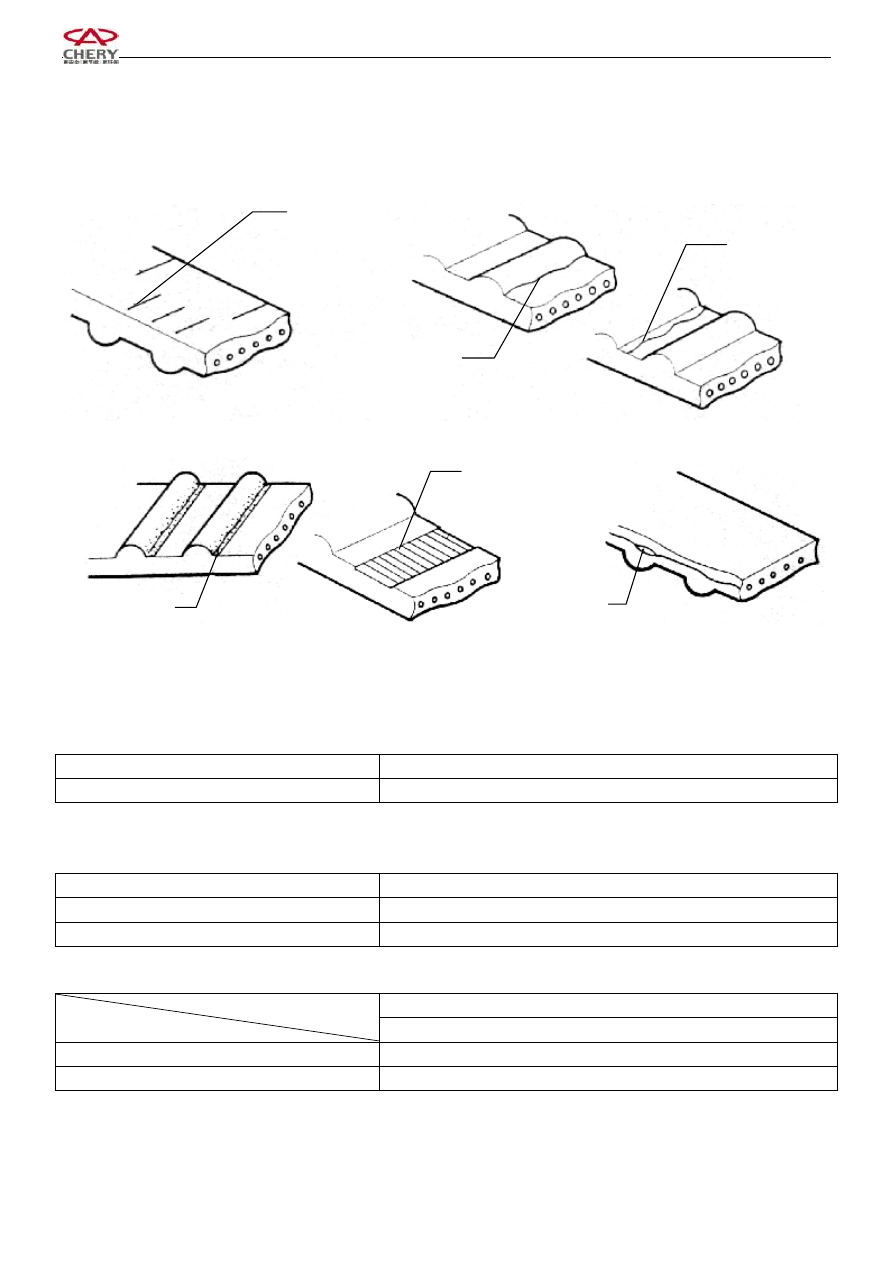

2.8  Inspect the timing belt carefully, and replace new components under any of the following circumstances or when

the mileage is up to the conditions of replacement:

2.8.1    Chap of back-side rubber

2.8.2    Chap of dedendum, chap of separated cord fabric.

2.8.3    Wearing, gear missing and incomplete gear of cord fabric.



2.8.4

Abnormal wearing of belt flank.



2.8.5

Notice: Replace the belt as any following situation occurs, even though abrasion cannot be found directly:

The  water  pump  leaks  water  out,  and  requires  continuing  infusion.If  the  belt  is  spotted  with  much  oil  stains,  and  the

rubber may be damaged due to expansion, you should replace the belt.



Timing belt model and type

Part number

372-1007081

Width of belt

２５.3mm



Tension  Pulley  of  Timing  BeltRotate  the  bolt  of  tension  pulley  bracket  and  hear  if  it  is  noisy;  check  the  contacting

surface

and

look

if

it

is

damaged.Model

and

type

of

tension

pulley

of

timing

belt

Part number

372-1007030

Width

２７.０mm

Outer diameter

φ50mm



Check

if

the

out

is

damaged.Timing

belt

model

and

type

ＥＦ

        Type

Item

ＧＬ,  ＺＬ,  ＧＳ,  ＺＳ

Camshaft timing pulley diameter(mm)

φ110.7

+0.1

-0.2



Camshaft timing pulley diameter(mm)

φ54.65

+0.7

-0.13





Chap

            Chap

Wearing

Abnormal

Gear

Fall  off  with





Chery QQ Service Manual



Mechanical Part of SQR 472Engine



11

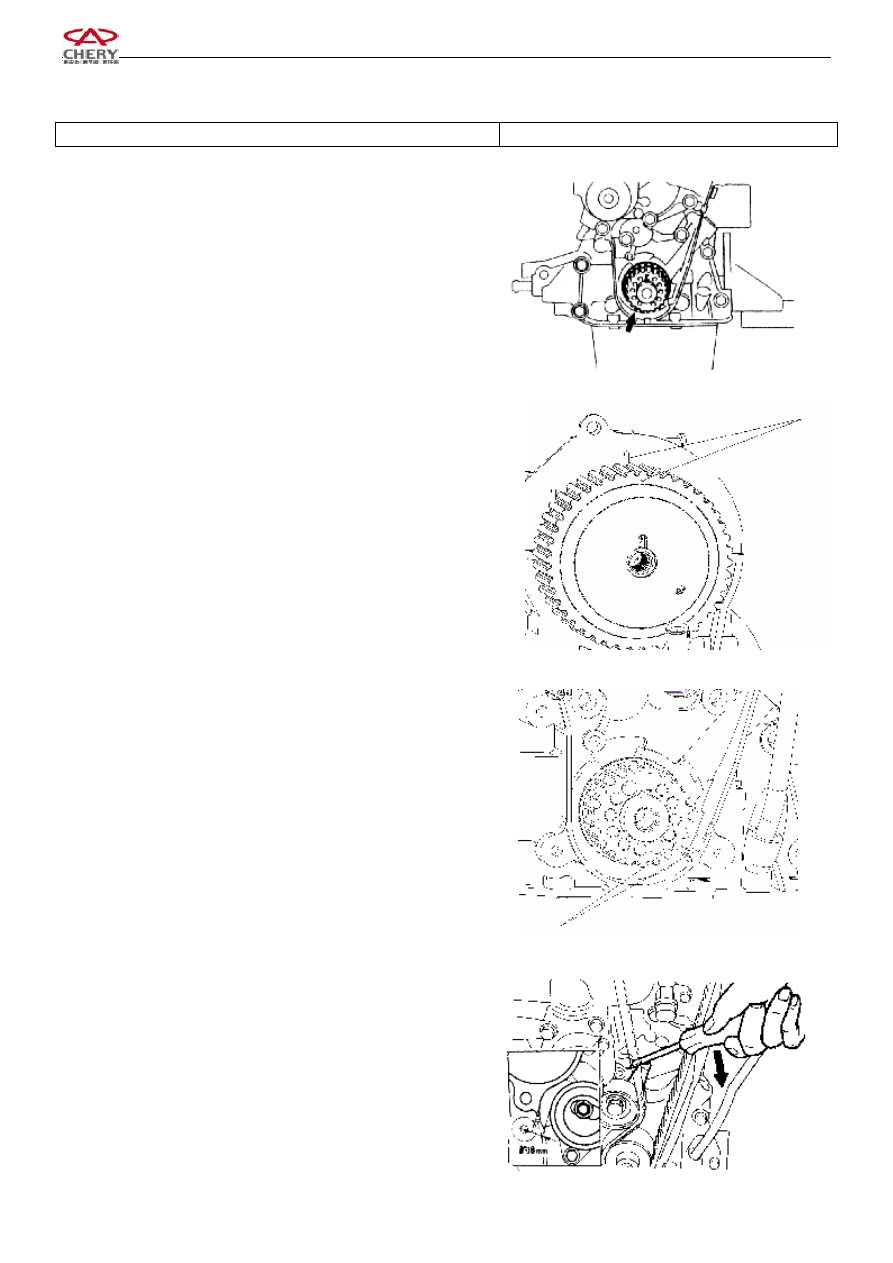

Check the timing belt back plate for any deformation.

Standard size of crankshaft timing gear

Width

28.6mm

3.  Installation

3.1  Assembly of crankshaft timing pulley.



















3.2    Installation  of  timing  (at  the  top  dead  center  of  the

first cylinder piston)

3.2.1    Put the camshaft timing gear on the front end of the

exhaust  camshaft,  align  the  locating  slot  on  the  gear  with

the  locating  pin  on  the  end  of  the  camshaft,  and  then  fix

the  timing  gear  with  bolts.  The  tightening  torque  for  the

bolts is 100±5Nm.













Make  sure  that  the  clashing  mark  of  crankshaft  timing

pulley aligns with the mark of oil pump.













3.3    Install  the  tension  pulley.  After  adjust  the  tension  of

timing  belt,  install  the  tension  pulley  bolt  and  tighten  it

with the torque specified.  Adjust the tension  of  the timing

belt  acording  to  the  following  instruction,  and  install  the

tension pulley.

3.3.1    As  indicated  in  the  figure,  make  the  tensioner

swing  to  the  right  with  a  screwdriver  so  that  the  distance

between the edge of the tension pulley and the circular arc

of  the  water  pump  body  is  8mm,  and  then  tighten  the

tension pulley bolts with the torque of 25±3Nm.





Timing Mark

Timing Mark





Chery QQ Service Manual



Mechanical Part of SQR 472Engine



12

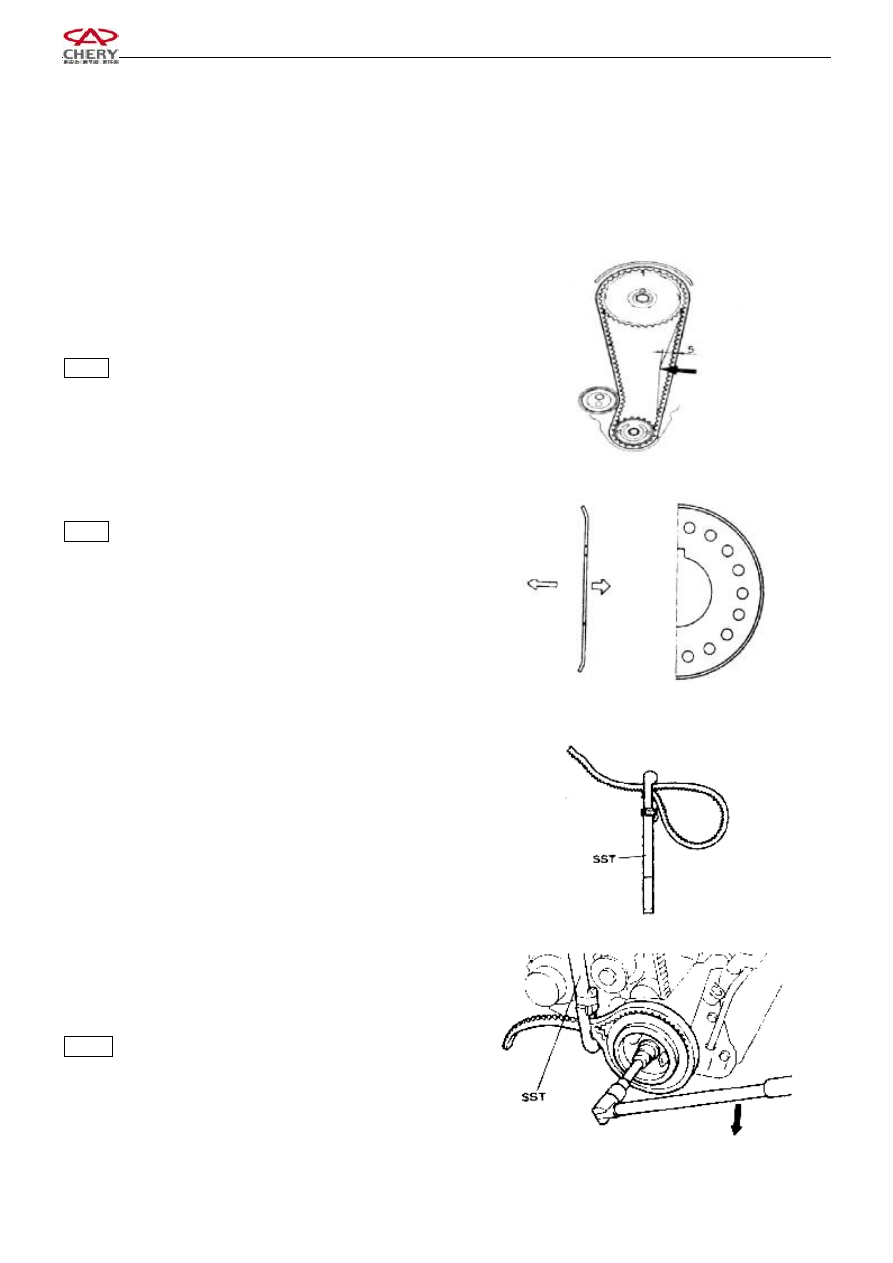

3.3.2    Rotate the crankshaft along the rotating direction of

the  engine  for  2  rounds  so  that  the  timing  mark  on  the

timing  gear  of  camshaft  and  crankshaft  is  matched

respectively,  and  then  tighten  the  crankshaft  belt  pulley

bolts.





3.3.3    The  force  required  to  press  down  the  central

position between the 2 pulleys at the in-tension side of the

timing belt for about 5mm is:



［Reference］      19.6-29.4N(2.0-3.0kg)



Notice:  when  the  deflection  can  not  reach  the  standard,  it

is  necessary  to  adjust  the  fixing  bolt  of  tension  pulley

mentioned above.

Tighten the fixing bolt of the tension pulley with the torque

as specified. The tightening torque is 25±3N.m





3.4  Assembly of Timing Belt Back Plate.

Notice: Install the timing belt back plate in the direction as

indicated in the right figure.















3.5  Install the torsional damper with special tools.

3.5.1    Without flywheel

3.5.1.1    Hitch  the  part  of  crankshaft  pulley  with  the  belt

of special tool.















3.5.1.2

Hold  on  the  handle  of  the  special  tool  and

prevent  the  toothed  belt  from  rotating.  Tighten  the  bolts

with the specified torque.



Torque: 98.0±10N.m{10±1kgm}



















Inside



Outside
