33



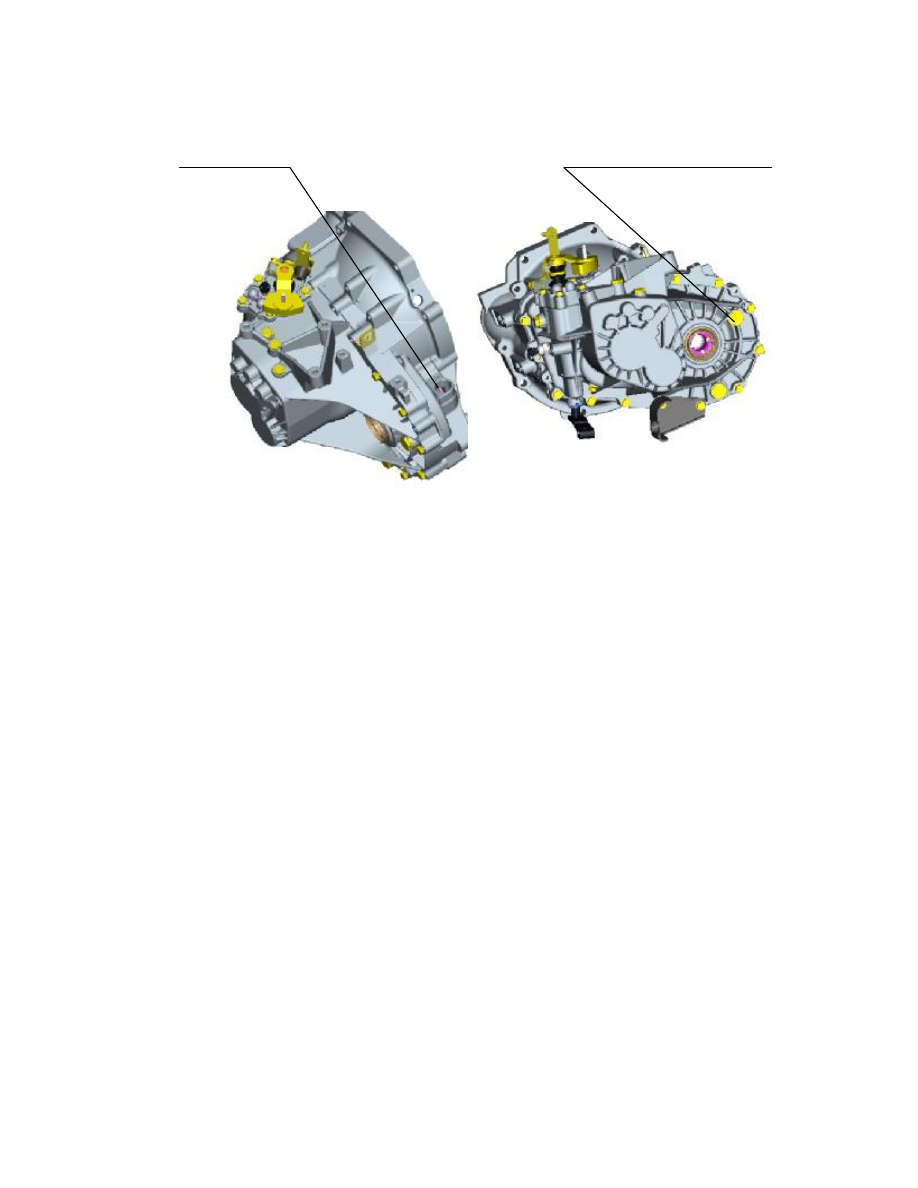

Installation hole of speed sensor



            Oil limit plug (with tightening torque as 44±3Nm)

































Figure 35



After the above steps, assembly and regulation to the transmission assembly are accomplished.























34



II. Tightening Torque Table for Fasteners

Position



Tightening torque (N.m)



Reverse gear rocker arm bracket bolt



25±2



Connecting bolts for clutch and

transmission housings



25±2



Reverse gear idler shaft screw



38±2.5



Connecting bolts for gearshift and

transmission housings



25±2



Gearshift shaft locating seat assembly



32±2.5



Reverse switch assembly



20±2



Fork shaft locating seats of gears



20±2



Bleeding\oil limit plug



44±3



Clutch release fork bolt



20±2



Clutch release arm bolt\nut



20±2



Selector Lever Bracket Bolt



25±2



Main decelerator driven gear bolt



130±5



Reverse gear lockup mechanism bolt



18±2





























35



Chapter Four



General Failures and Troubleshooting



Failure

status



Possible reason



Troubleshooting



Damaged input or/and output shaft bearing(s)



Replace

the

bearing



Gear  tooth  faces  damaged  due  to  knocking,  burr
or pit corrosion existing, or poor contact between
them.



Repair  or  replace
the gear



Incorrect gear shaft position and clearance



Check and adjust



Low oil level, insufficient lubrication



Fill  oil

to

the

specified level





Excessive
or
abnormal
noise



Foreign matter(s) existing in the assembly



Check and remove



Excessively worn or damaged oil seal(s)



Replace



Uneven  sealant  smearing  or  damaged  seal
gasket(s)



Replace  the  seal
gasket(s) or sealant



Failure  to  timely  recondition  junction  surface(s)
damage due to knocking



Check and repair





Oil leakage



Damaged differential bearing



Replace



Improper  clutch  adjustment  and  incomplete
release.



Adjustment



Improper

gearshift

transmission

system

adjustment or movement obstruction occurring



Check and adjust




Difficult  to
implement
gear shift



Synchronizer ring(s) fails to work



Replace



Worn  synchronizer  gear  sleeve(s)  or  tooth  cone
surface(s) of gear junction



Replace

related

components



Gear

jump



Improper

gearshift

transmission

system

adjustment



Check and adjust



Loose gearshift transmission system



Overhauling



No gear



Loose gearshift arm of transmission



Repair



Metal impurities contained in transmission oil



Replace



Insufficient

lubrication

or

unqualified

transmission oil



Replace



Abnormall
y  damaged
bearing(s)



Using of unqualified bearing(s)



Replace
