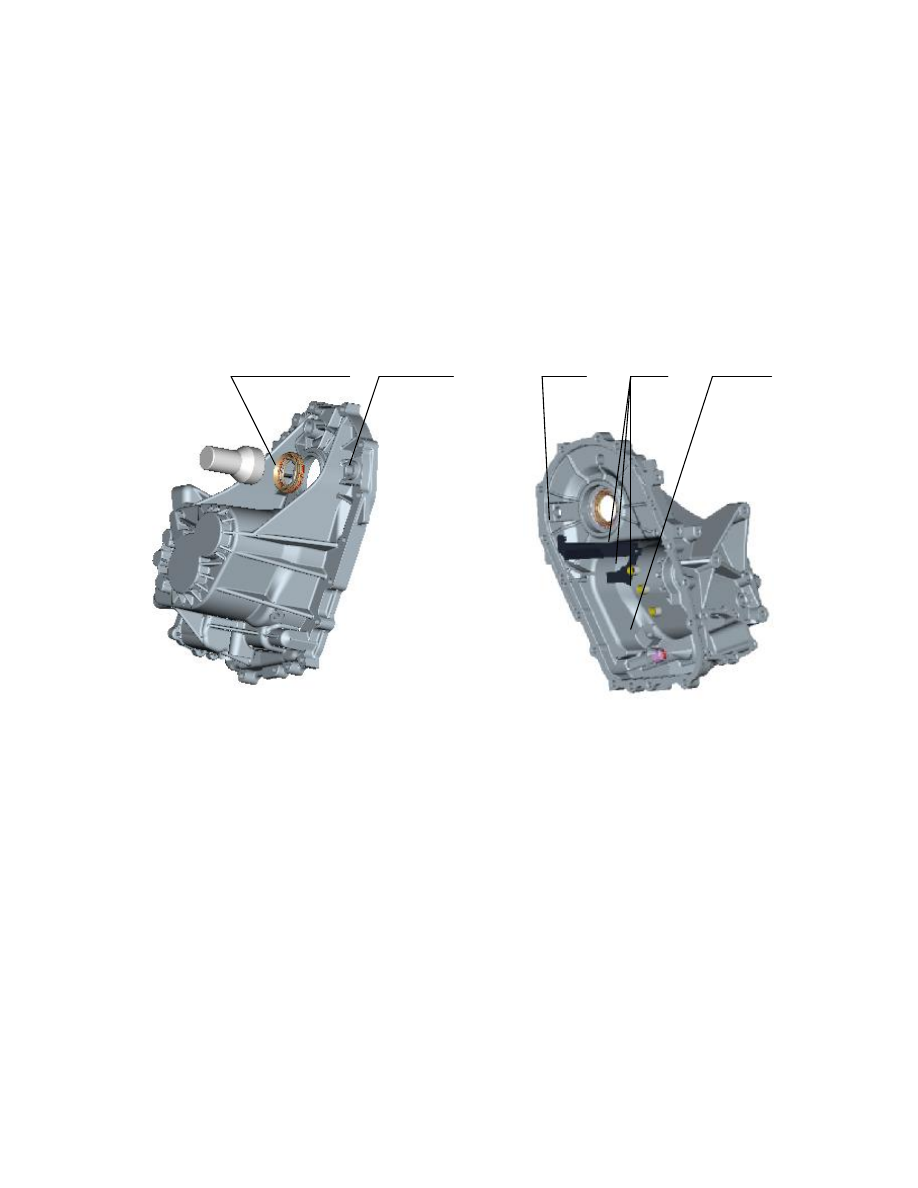

Right side oil seal of differential

Special tool for installation

































                                  Oil seal of input shaft



Special tool























                                                                              Figure 19



First, install  the  oil  duct  of  output shaft to its  designated  position  as  shown in  Figure 20 (note that the

oil  inlet  and  outlet  of  the  oil  duct  should  align  with  those  on  the  housing),  and  then  use  a  special  tool  to

respectively install the outer rings of the front bearing of output shaft and the differential bearing.

21

Special  tool  for installation

of outer ring of bearing

Outer  ring  of

output  shaft





      Oil duct



Figure 20

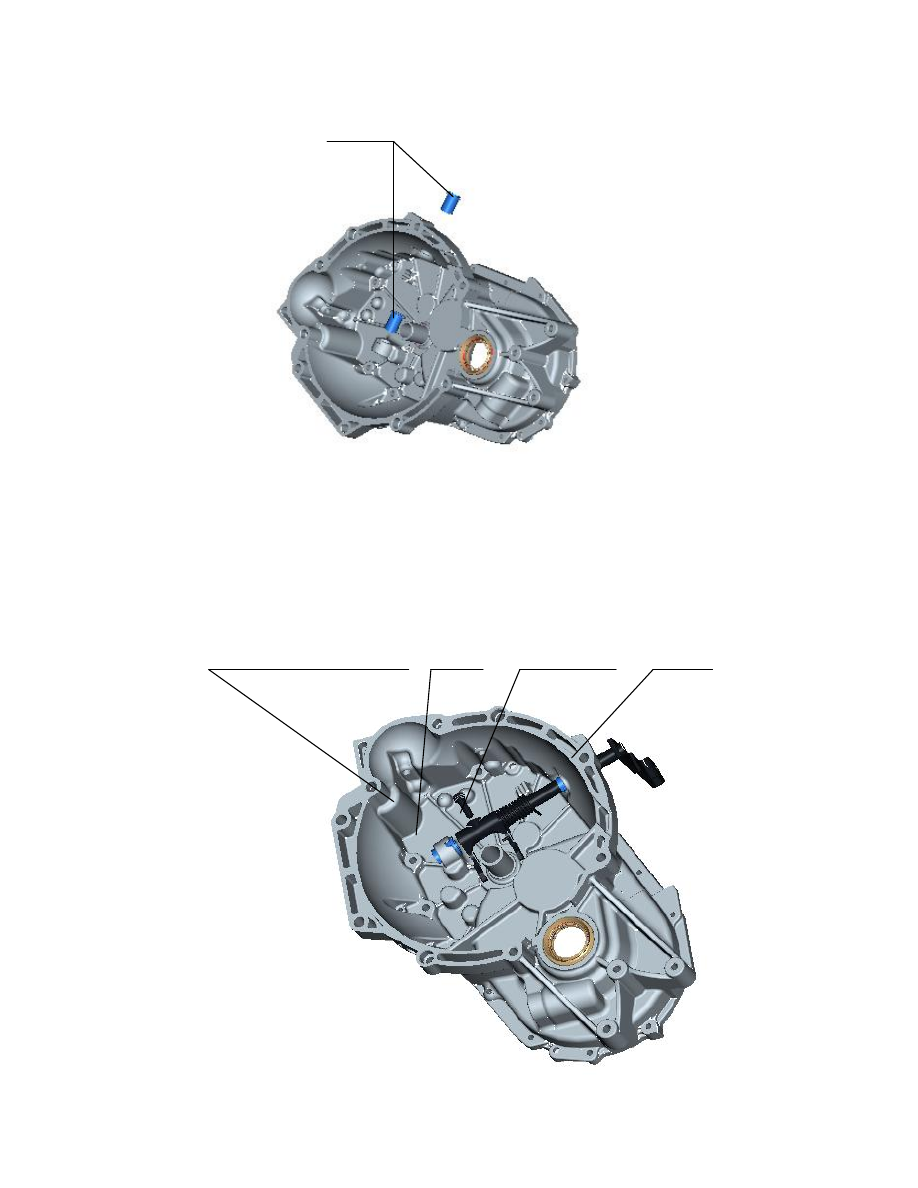

        The tool  for  installation  of oil seal  can be  used to install the three bushes.  When installing  the  bushes,

stagger  the  gap  on  the  bush  and  that  on  the  clutch  housing  (the  two  gaps  can  not  coincide),  as  shown  in

Figure 21.



Special tool        Bush





          Gap of bush















                                                                        Figure 21





Opening  direction  of  installation  position  of

clutch housing bearing



22

Wearing bush

































Now  start  to  install  release  bearing  assembly  and  release  bearing  as  shown  in  Figure  22.  First,  install

the two wearing bushes to their designated positions, and then put the release bearing through bush, release

return torsion spring, release fork (release fork and release bearing should be assembled properly in advance,

and  then  set  the  release  bearing  onto  the  housing)  and  bush  in  turn  up  to  its  designated  position,  finally,

tighten the release arm bolts (with torque as 20±2Nm). See Figure 23.







Release fork

                              Release shaft assembly





Release  arm bolt (with tightening

torque as 20±2Nm)

Release  return

torsion spring

23

Figure 23



3. Assembly of transmission housing

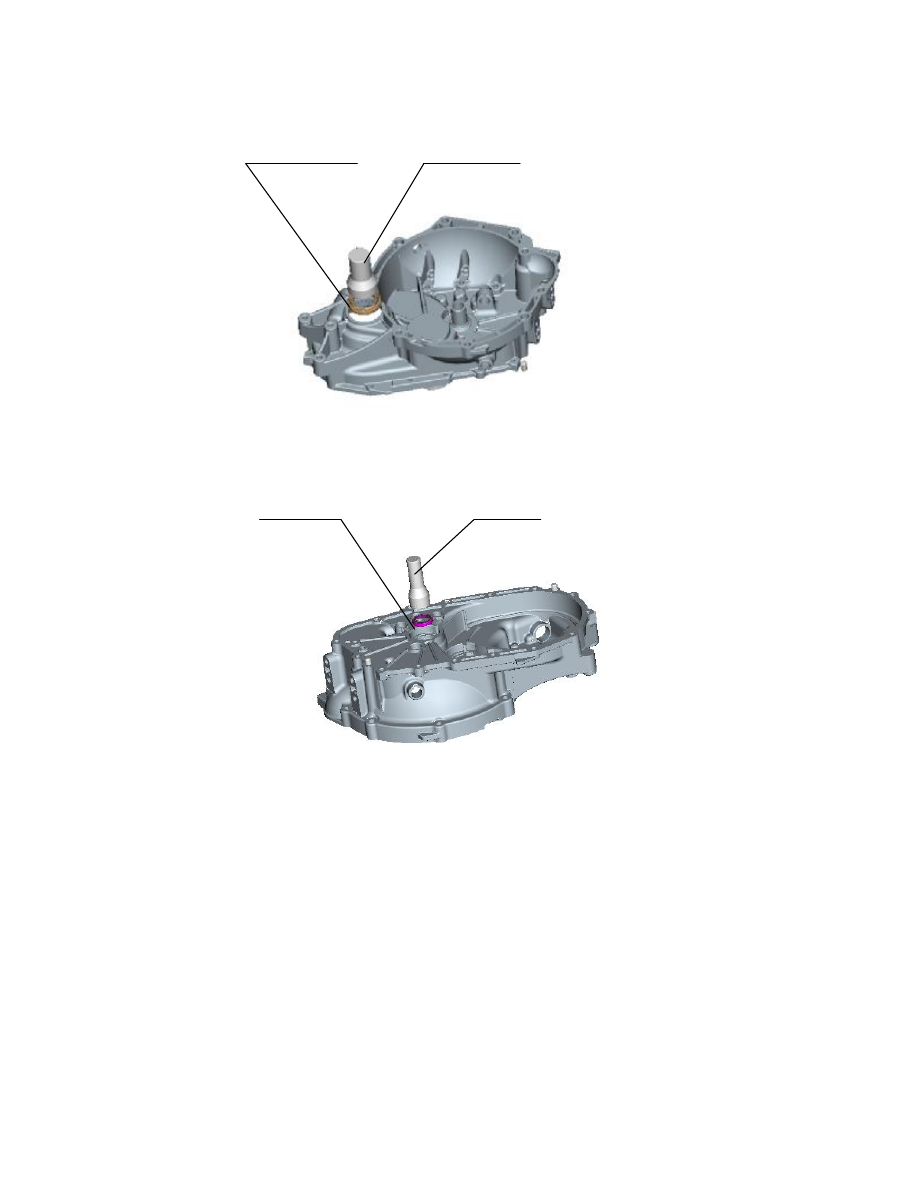

First,  use  a special  tool to  fit  oil seal  of the  differential to  its  designated position (when  fitting the  oil seal,

care should be taken  to prevent  oil leak in the  future,  and replacement  with  new  oil  seal is recommended),

and then  respectively install oil drain channel, bush  (note: the installation process  for this  bush is the same

as that for the bush of clutch housing above), linear bearing etc. to their designated positions. See Figure 24.



                        Special tool for installation of oil seal      Oil seal of differential      Oil drain channel    Bush      Linear bearing





Figure 24

4. Assembly of gearshift mechanism assembly

Assembly  of  gearshift  mechanism  assembly  is  comparatively  simple,  which  can  refer  to  the  disassembly

process  of the gearshift mechanism assembly. Remember  to check the amount of parts to prevent  neglected

installation. Please refer to Figure 25 for tightening torque of the bolt.
