Chery QQ6 (S21) / S12LHD. Manual - part 192

12



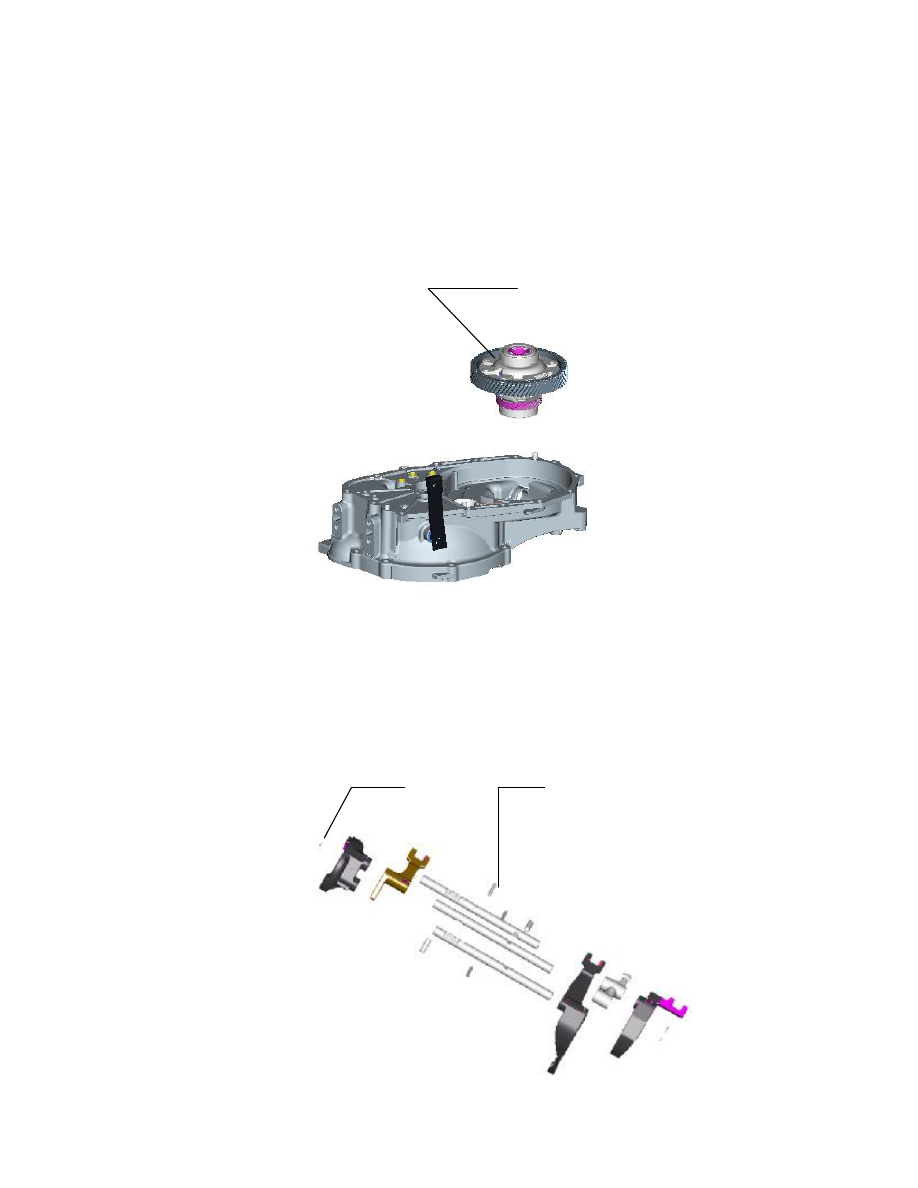

7. Separation of differential assembly and clutch housing

Separate differential assembly and clutch housing, and then simply take out the differential assembly as

shown in Figure 7.

                                                    Differential Assembly































Figure 7

8. Disassembly of gearshift fork mechanism

Use  a  hammer  and  a  special  tool  to  knock  off  all  spring  pins  and  then  use  a  snap  ring  pliers  or  other

special  tool  to  take  the  split  washer  off  the  fork  shaft  (when  taking  off  the  split  washer,  prevent  it  from

deformation), and then disassemble each part of the gearshift mechanism.

                                                      Split washer                        Spring pin































13





                                                                                    Figure 8

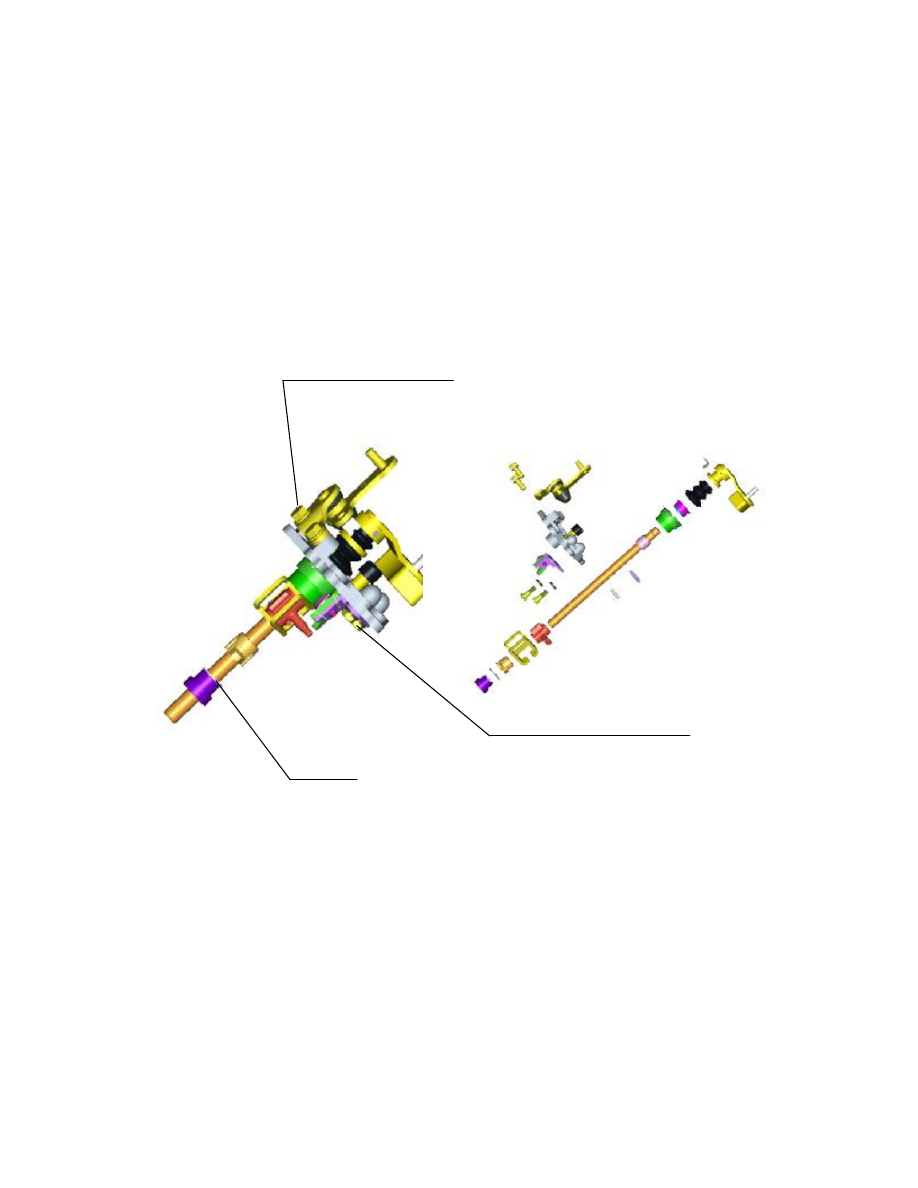

9. Disassembly of gearshift mechanism

As shown in Figure 9, remove the gearshift arm bracket bolts and reverse gear lockup mechanism bolts

first,  use  a  hammer  and  a  special  tool  to  knock  off  all  spring  pins,  use  a  special  tool  to  remove  the  split

washer, and then disassemble each part of the gearshift mechanism.



                                        Gearshift arm bracket bolts (2 in total)































Reverse gear lockup mechanism bolts (2 in total)



Split washer



Figure 9



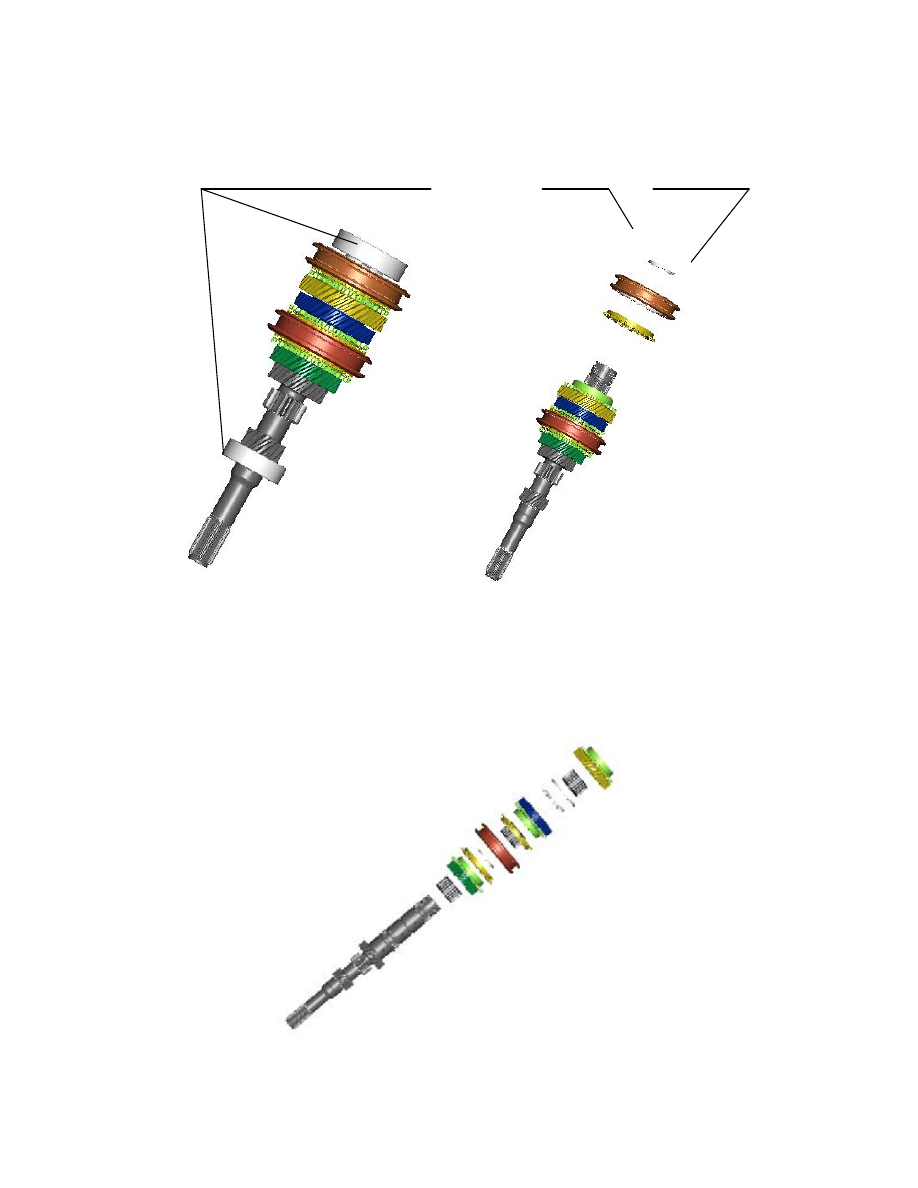

10. Disassembly of input shaft

As shown in Figure 10, Use a special tool (such as bearing remover etc.) to remove the two bearings on

the  input  shaft  first,  use  a  special  tool  to  remove  the  rear  snap  ring,  and  then  take  off  the  fifth  gear

synchronizer assembly.











14





  Rear snap ring

Fifth  gear  synchronizer









































Figure 10

After the  fifth gear synchronizer assembly  is removed, remove  the  remaining parts such  as shift  gears,

needle  bearings  and  synchronizers  in  turn  as  shown  in  Figure  11;  when  disassembling,  be  sure  to  keep  the

synchronizer of each gear concurrent with its corresponding synchronizer ring.



































Figure 11

Bearing  (when  disassembling,  be

careful and use a special tool)

15

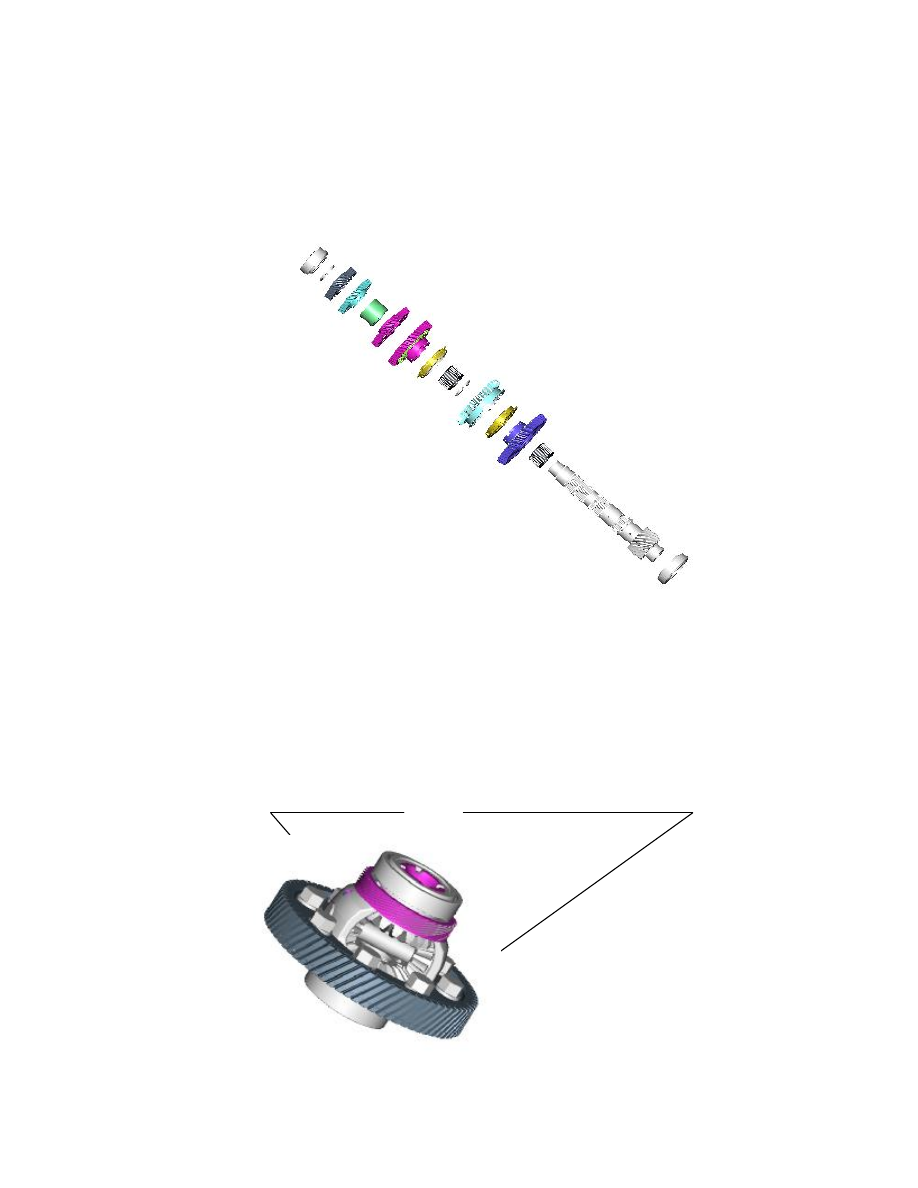

11. Disassembly of output shaft

The  method  and  process  for  disassembly  of  output  shaft  are  basically  the  same  as  those  for  input

shaft and the output shaft can be disassembled to the status as shown in Figure 12.



Figure 12

12. Disassembly of differential

As shown in Figure 13, use a special tool to take off the two bearings first, remove the bolts for driven

gear and differential housing, remove the driven gear, knock off the fixing pin of the planetary gear, and then

take out every part inside the differential (Figure 14).



Fixing pin of planetary gear

    Bolts for driven gear and differential housing (8 in total)























Figure 13
