II. Driving Characteristics of QR513 Transmission

This  transmission  achieves  five  forward  gears  and  one  reverse  gear  through  three  groups  of

synchronizers and two shafts-input shaft and output shaft; all forward  gears adopt conventional engagement

system  while reverse gear adopts a gliding idler  device. The synchronizers of the  first and second gears are

installed  on  output  shaft  while  the  synchronizers  of  the  third,  fourth  and  fifth  gears  are  installed  on  input

shaft. When the transmission is shifted to various gears, these synchronizers will engage with corresponding

gear hub to enable transmission of power, and then the driving gear of main decelerator will drive the driven

gear  of  main  decelerator  and  differential  assembly  to  rotate,  which  will  drive  the  drive  shaft  to  drive  the

wheels to rotate.



III. SN of QR513 Transmission

1. Print position of SN of QR513 transmission

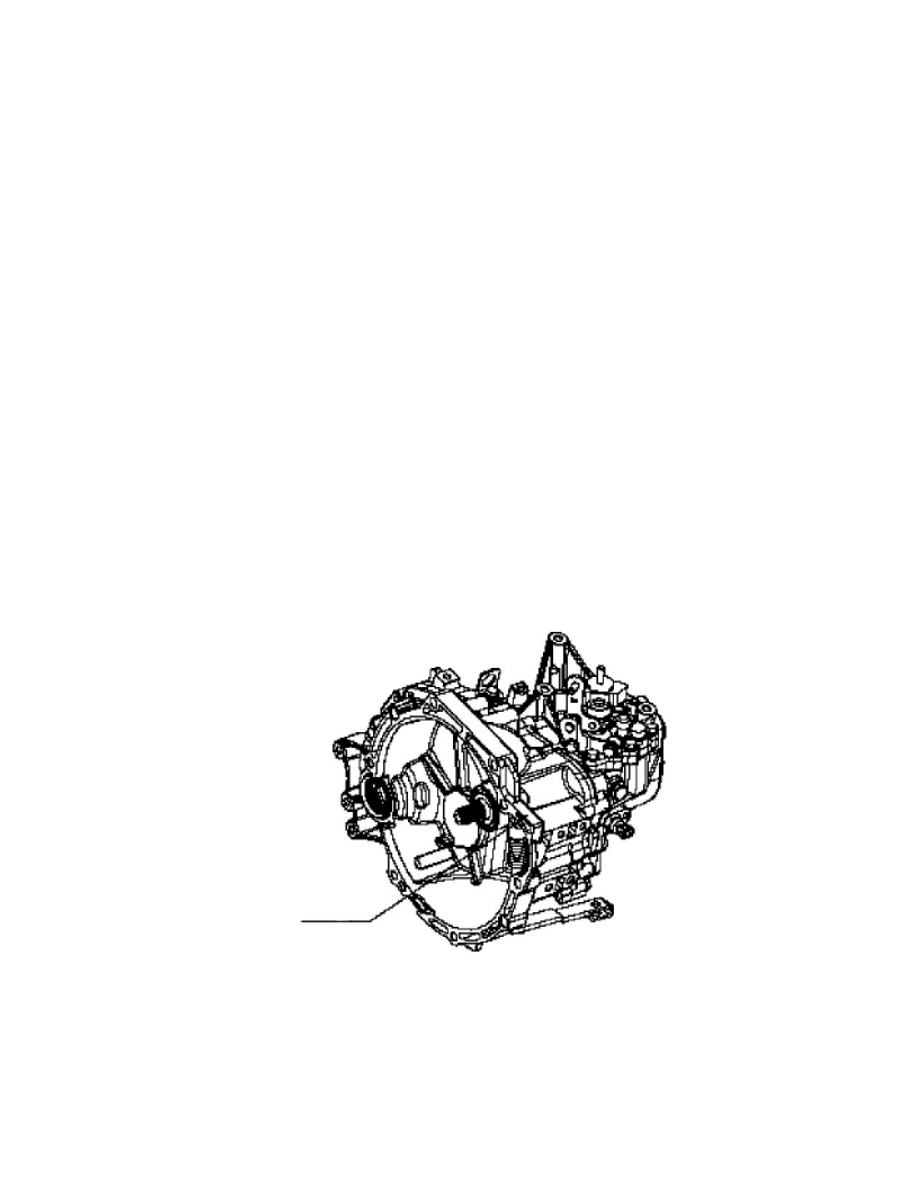

The print position of SN of QR513 series transmission is as shown in the figure:





2. Composition and connotation of SN of QR513 transmission

SN of QR513 series transmission is consisted of model and leaving factory number of the transmission case.

Position of number



5

1) Model of the transmission case

Model  of  the  transmission  case  is  composed  of  code  QR,  number  of  shift  gears  of  the  transmission,

maximum transmission torque, characteristic code and structure specification number.

A complete transmission case model is as follows:

□ □      ○    ○○      □ □        □



Structure specification number



Characteristic code



Maximum transmission torque (kg·m)



Number of shift gears of the transmission case



Code QR

Among which, ○ indicates an Arabic numeral while □ indicates a letter.

2) Leaving factory number

Leaving factory number is composed of endnote of assembly part number (for that without endnote, us

AA),  character  code  of  the  year  of  production,  character  code  of  the  month  of  production,  sequence

number  of  this  transmission  case  among  the  transmission  cases  manufactured  in  that  month  and  start

stop sign “*”. See Table 1 and Table 2 for check list of character codes of the year and of the month.

Complete form of leaving factory number of a transmission case is as follows:

                                      *

□    □

          □

□

○○○○○ *





                                                                                                            Character code of the month







Among  which,  ○  indicates  an  Arabic  numeral,  □  indicates  a  letter  and    indicates  an  Arabic  numeral  or  a

letter.  The  endnote  locates  at  tail  end  of  the  part  code,  for  a  fundamental  model,  no  endnote.  The  endnote

should be modified when modification is made to structure, dimension, material, heat treatment requirements

and surface  treatment etc.  of the part or assembly  on the  basis of  original product. The English letter in the

code should be upper case letter (use in sequence with “A” as the first), in order to avoid confusion, do not

use  “I”, “O”  and “X”.  When the  modification  does  not affect  interchangeability,  use “A”  as the  first;  when

the modification affects interchangeability, skip “A”, use “B” as the first.



Table 1 Character Codes Indicating the Years

Year

Code

Year

Code

1999

X

2015

F

2000

Y

2016

G

2001

1

2017

H

2002

2

2018

J

2003

3

2019

K

Sequence number among the product of  the
same model manufactured in that month



Character code of the year



Endnote of assembly part number

6

2004

4

2020

L

2005

5

2021

M

2006

6

2022

N

2007

7

2023

P

2008

8

2024

R

2009

9

2025

S

2010

A

2026

T

2011

B

2027

V

2012

C

2028

W

2013

D

2029

X

2014

E

2030

Y

Table 2 Character Codes Indicating the Months

Month

Code

Month

Code

January

A

July

G

February

B

August

H

March

C

September

J

April

D

October

K

May

E

November

L

June

F

December

M



3) Illustration

For  example:  QR513MHA  MH5H00001  indicates  the  first  transmission  case  with  the  model  as

QR513MHA manufactured in August, 2005.

IV. Specification of QR513 Transmission



QR513 Series Transmission

Type

Machine Gear Mesh

Model

QR513MHA

QR513MHB

Gear shift

Velocity

Ratio



Teeth Ratio

Velocity

Ratio



Teeth Ratio

First Gear



3.545

39/11

3.167

38/12

Second Gear

2.05

41/20

2.05

41/20

Third Gear



1.423

37/26

1.423

37/26

Fourth Gear



1.065

33/31

1.065

33/31

Fifth Gear

0.865

32/37

0.865

32/37

Reverse Gear

3.364

37/11

3.364

37/11

Main reduction ratio

4.056

73/18

75

16

7

Speedometer

0.806

29/36

0.806

29/36

Largest input torque

130 Nm

Lubricant oil type

GL-4 75W-90

Volume of lubricant

1.8L



V. Maintenance Instruction

l  In  order  to  ensure  maintenance  quality  of  the  transmission,  when  operating,  please  be  careful

and ensure cleanness of each part of the transmission.

l  Use appropriate tools or special tools.
l  Strictly  follow the specification to assembly  or adjustment to maintain so as to ensure that the

transmission can accomplish a favorable working position.
