III. Removal/Installation and Overhaul of Rear Brake

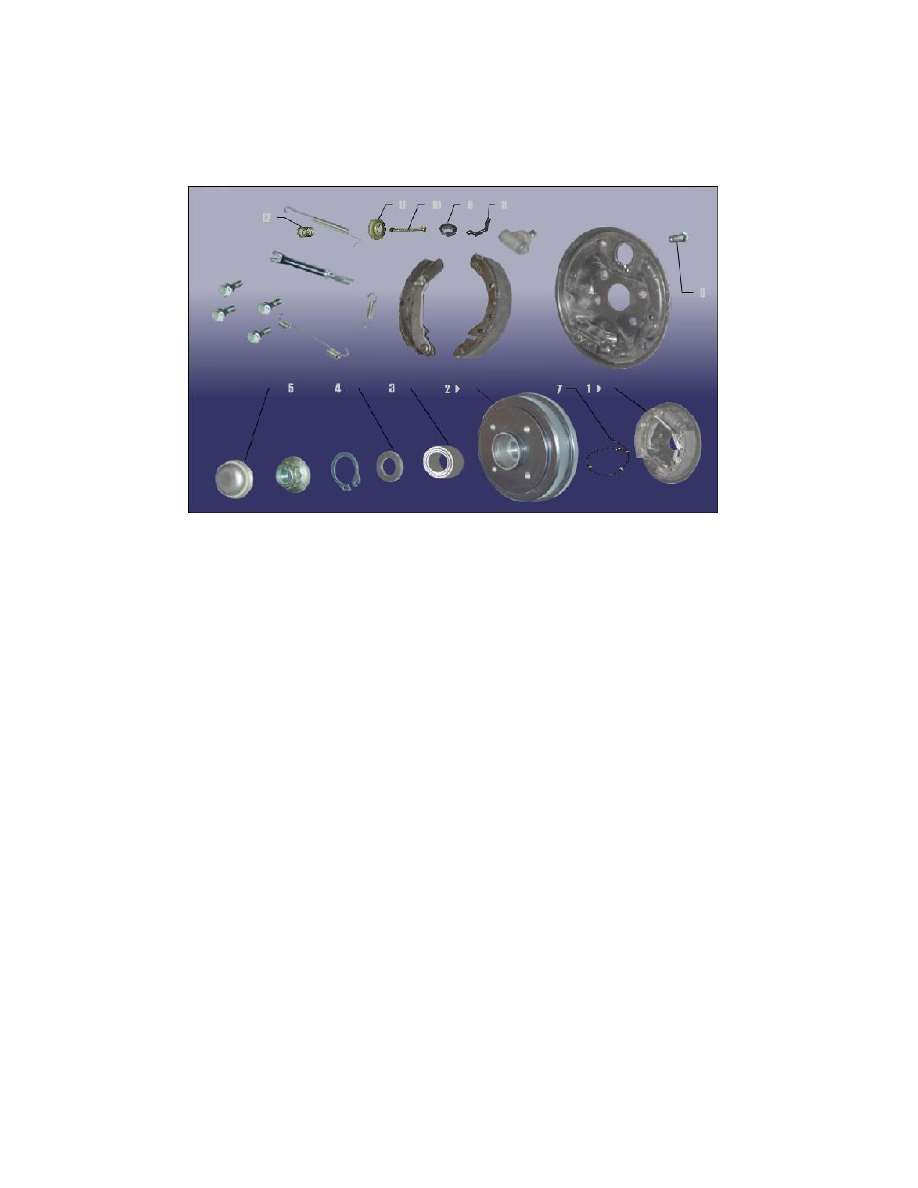

1. System Structural Diagram





1. Rear brake assembly

2. Brake drum

3. Rear wheel hub bearing assembly

4. Oil seal

5. End cap

6. Bolt

7. Rear wheel sensor

8. Rear brake hose retaining clip

9. Dual-port pipe clip

10. Tie rod

11. Rear shoe pressure spring plate

12. Rear shoe pressure spring

2. Preparations



Tools:

Ratchet wheel, ratchet lever, 10#, 19#, 32# socket, 10# ring wrench,

vice, torque wrench, slotted screwdriver.

Accessories: brake fluid

3. Notices



3.1  Please  wear  necessary  labor  protection  supplies  to  avoid

accidents.

3.2 The brake liquid is one toxic liquid. In event of contact with the

skin or eyes due to carelessness,  flush with a great amount of water

and if necessary call for medical treatment timely.

3.3  The  scrapped  brake  liquid  should  be  accommodated  in  the

container. It’s  prohibited to  drain it  into  the  sewage system  or stack

with other household garbage.

3.4 Do not  depress the brake pedal nor move the vehicle during the

removal/installation operation.

3.5 Do not  make the friction lining or brake disc come contact with

the oil substances, which will impair the braking effects.





4. Removal Procedure

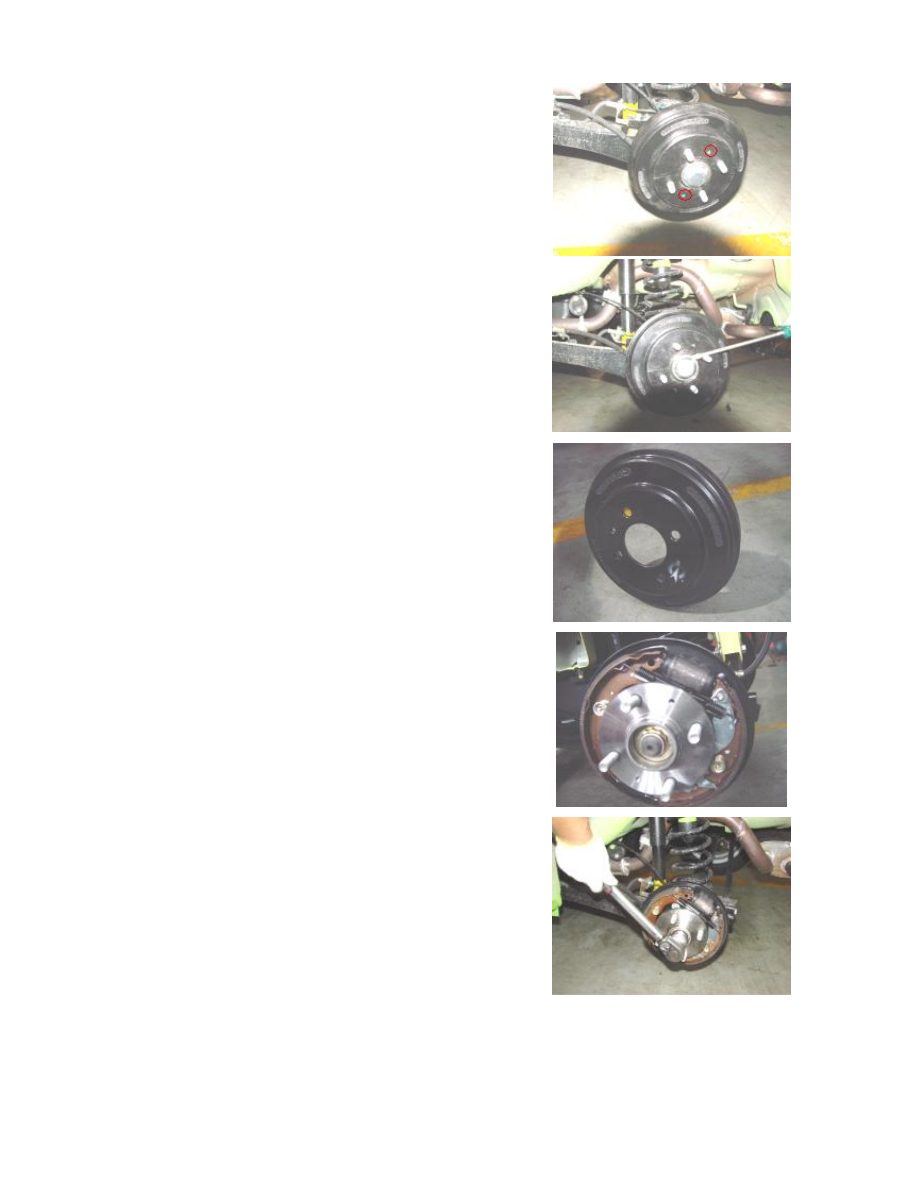

4.1  Remove  the  rear  wheels  (see  the  removal  procedure  of  front

wheels).

4.2  Remove  two  position  bolts  from  the  brake  drum  with  the  cross

screwdriver.





4.3 Remove the bearing dust cap with slotted screwdriver.















4.4 Vibrate the brake drum to remove it.















4.5 Observe the rear braking structure.

















4.6  If  it’s  necessary  to  check  the  brake  drum  bearing,  remove  the

lock  nuts  shown  in  the  figure  with  30#  socket  and  torque  wrench

and remove the brake drum bearing.

Torque: 250±10 Nm

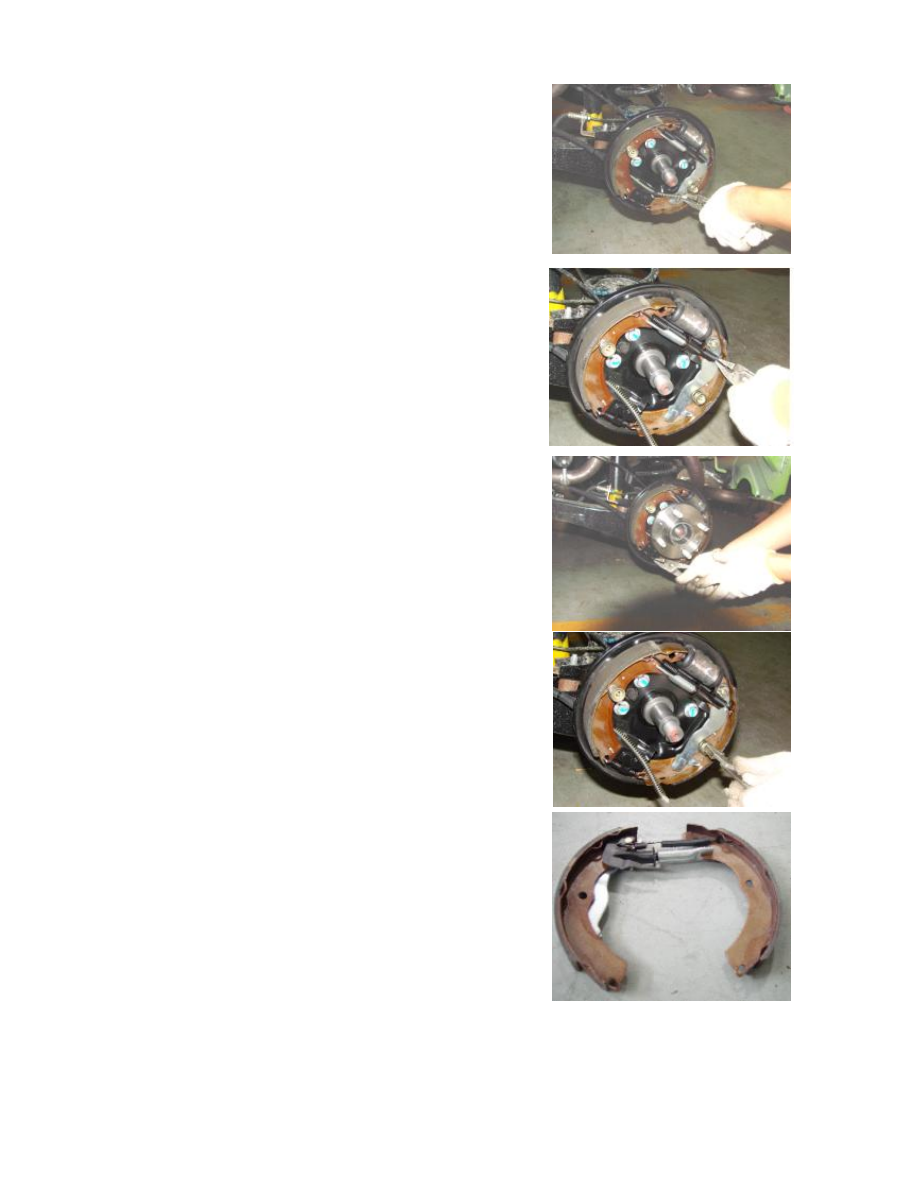

4.7 Remove the handbrake cable with calliper.















4.8 Remove the upper return tension spring with calliper.















4.9 Remove the lower return tension spring with calliper.



















4.10  Depress  the  spring  strip  of  the  brake  shoe  positioning  tie  rod

with calliper and then rotate clockwise or counter clockwise for 90°

to remove two brake shoe position tie rods.









4.11 Pull out two brake shoes.













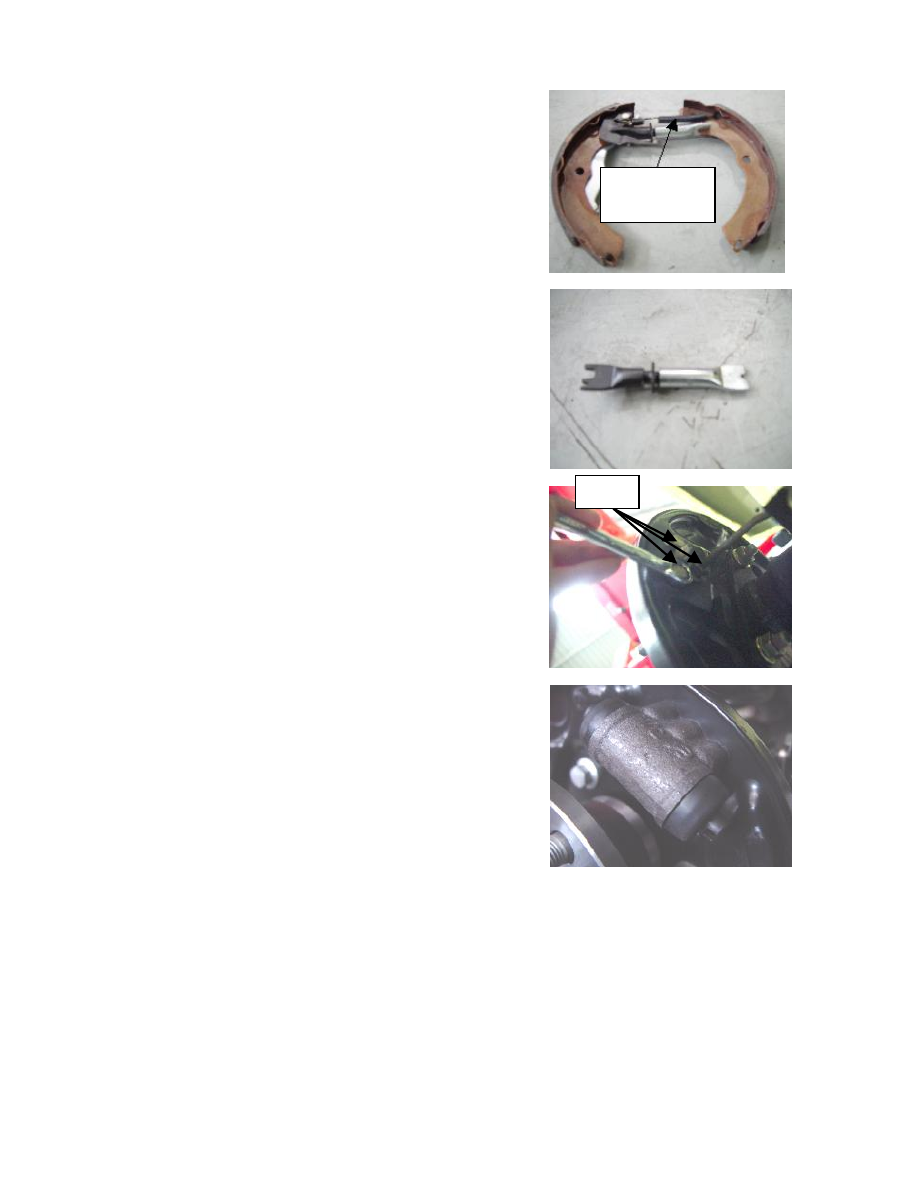

4.12 Remove the tension spring to separate the brake shoe.

















4.13 In the event of detection  of  over-tight rear brake, it may adjust

the length of the push rod: Rotate clockwise to eliminate the friction.















4.14  Remove  the  three  bolts  shown  in  the  figure  with  10#  ring

wrench.

















4.15  Remove  the  branch  pump  and  break  it  down  for  checking  of

intactness.















4. Installation Procedure



Refer to removal procedures.









Bolts

Remove

this

tension spring.
