4. Installation Steps

The installation steps are reverse to those for removal.

II.  Removal,  Installation  &  Maintenance  of
Rear Bumper

1. Preparations

Tools: cross head screwdriver, flat head screwdriver, No.8 sleeve.
Spare parts: disposable clips.

2. Notes

2.1.  Please  wear  necessary  labor  protection  supplies  to  avoid
accidents.
2.2. Try to avoid scratching the painted surface of the bumper when
removing it.
2.3.  When  removing  the  bumper  in  colder  environment,  operate
gently to avoid damaging it.


3. Removal Steps

3.1 Disassemble the tail lights. (See Removal and Installation of Tail
Lights)

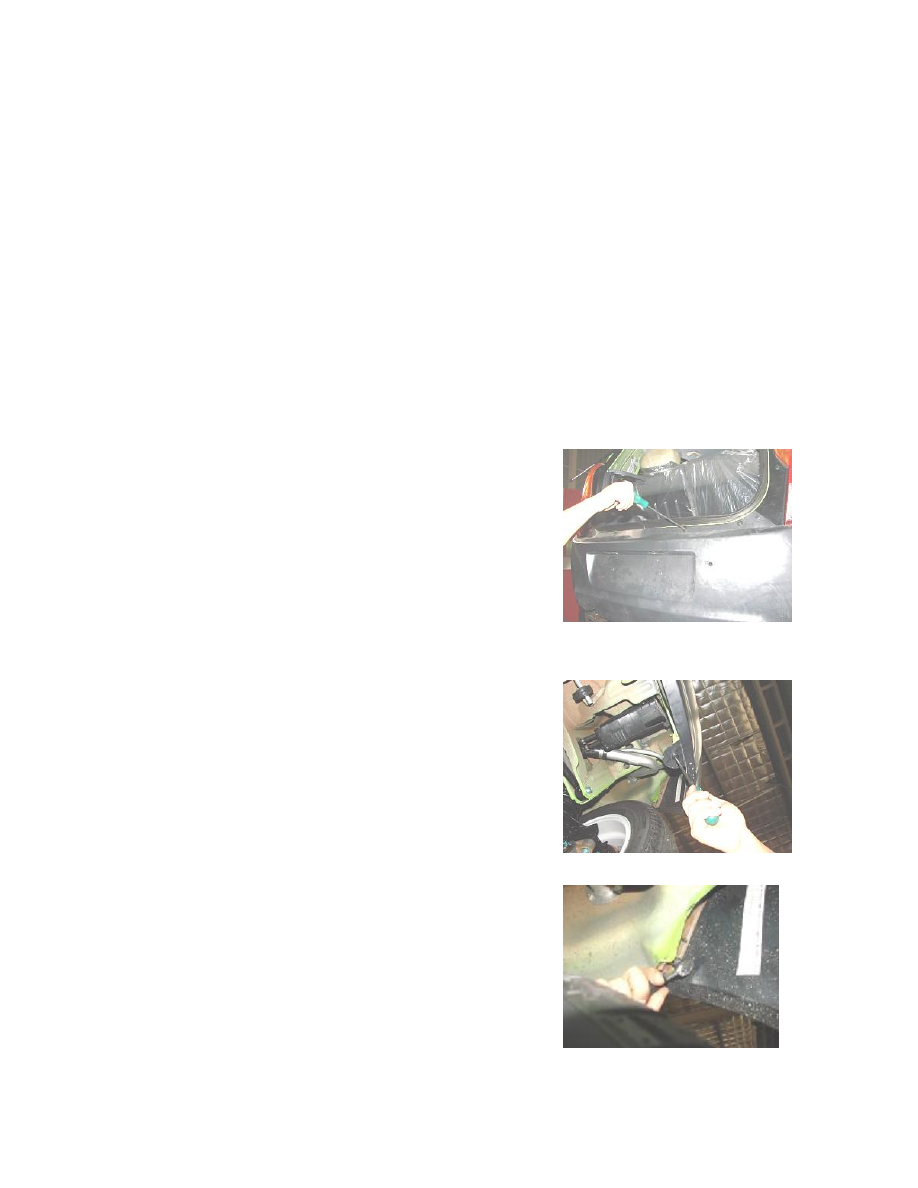

3.2.  Open  the  trunk  cover,  and  use  a  cross  head  screwdriver  to
loosen off the four fixing clips on the rear bumper.





3.3. Use a cross head screwdriver to loosen off the three clips fixing
the rear bumper bottom and the vehicle body.
Note: Raise the vehicle with a hoister.






3.4  Use  an  8#  torque  wrench  to  loosen  the  screws  connecting  the
wing sheet and the bumper.
Note: Two fixing screws on either side.








3.5 Pull off the connector of the rear license plate lights.








3.6  Disassemble  the  connector  of  the  reverse  radar  and  remove  the
rear bumper assembly.








3.7 Unplug the reverse radar.








3.8  Use  a  cross  head  screwdriver  to  loosen  the  clip  seat  of  the
reverse radar.








4. Installation Steps

The installation steps are reverse to those for removal.




松

紧

Chapter V Removal and Installation of Headlights, Fog Lights & Tail Lights

1. Preparations

Tools: 10# open-ended wrench, cross head screwdriver.

2. Notes

2.1.  Please  wear  necessary  labour  protection  supplies  to  avoid  any
accidents.
2.2. Try to avoid scratching the painted surface of the bumper when
removing it.
2.3.  When  removing  the  bumper  in  colder  environment,  operate
gently to avoid cracking it.
2.4.  When  disassembling  the  headlights,  violent  operation  may
damage their clips on the bumper, so operate properly.
2.5  Pay  attention  not  to  scratch  the  headlight  surface  when
disassembling and placing it.

3. Removal Steps of Headlights

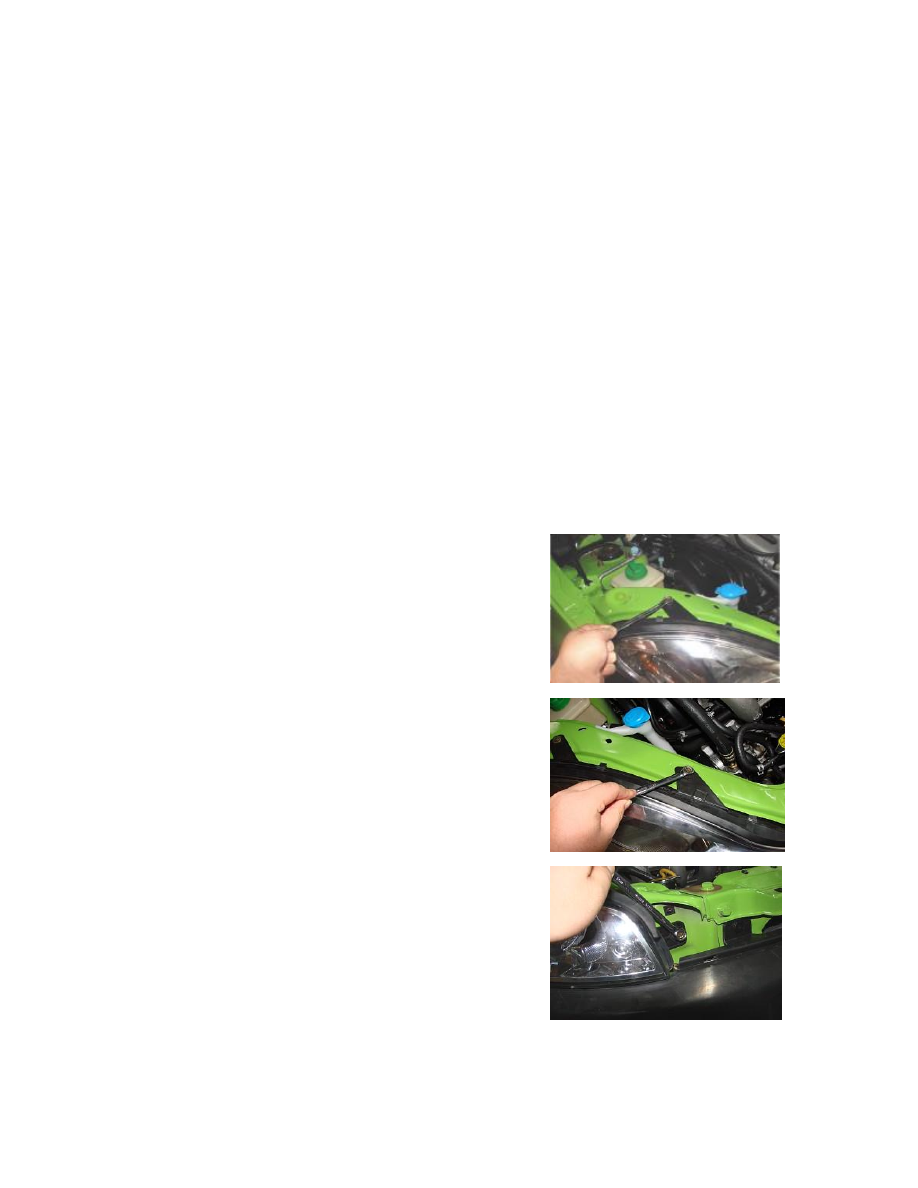

3.1. First open the front hood.

3.2.  Use  a  10#  open-ended  wrench  to  loosen  off  the  three  fixing
screws of the right headlights on the front compartment member.






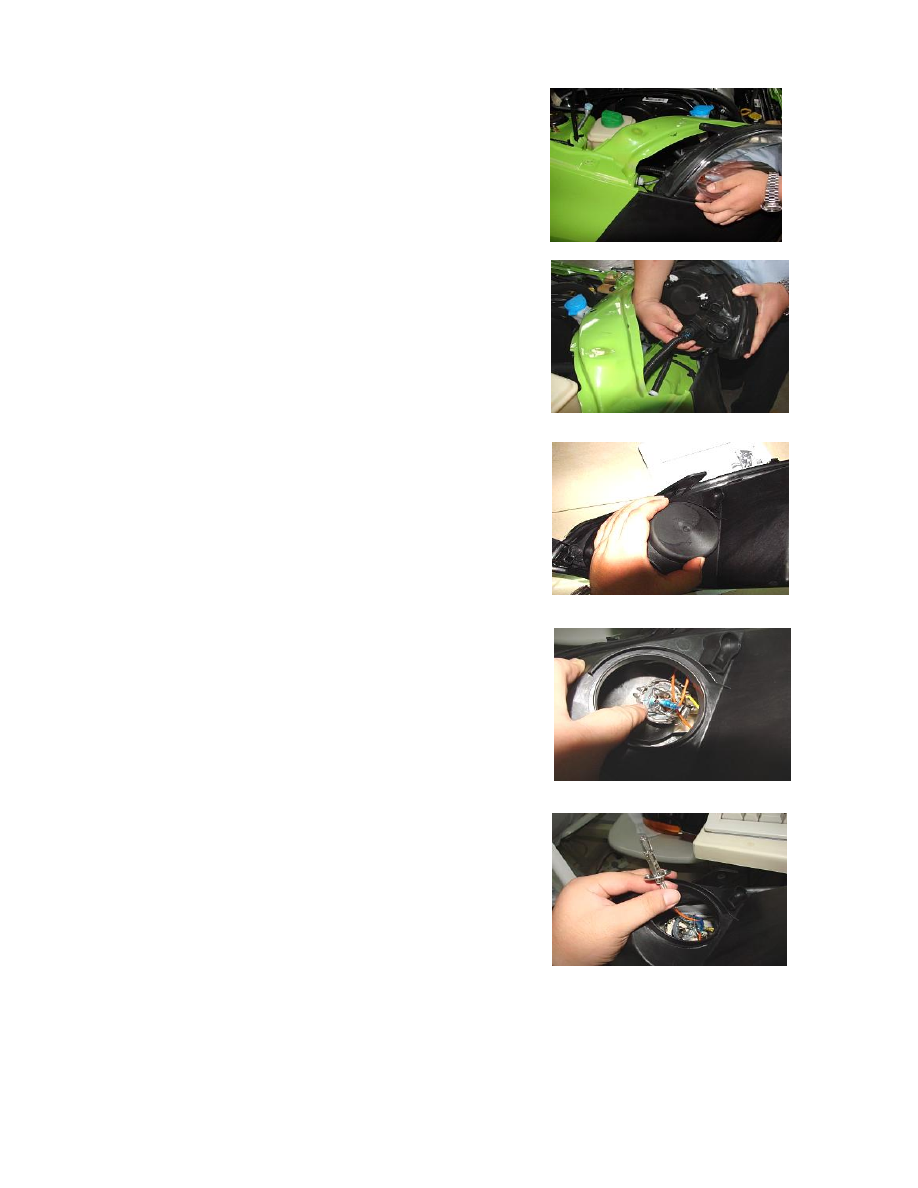

3.3. Hold the headlight with both hands and apply a forward force to
loosen off the right headlights.






3.4.  Unplug  the  right  headlights  harness  to  take  out  the  right
headlights assembly.








3.5. Turn open the the high beam headlight holder shield by hand.







3.6. Press down the bulb fixing clip by hand and turn the clip over to
take out the bulb.
