Chery QQ6 (S21) / S12LHD. Manual - part 136

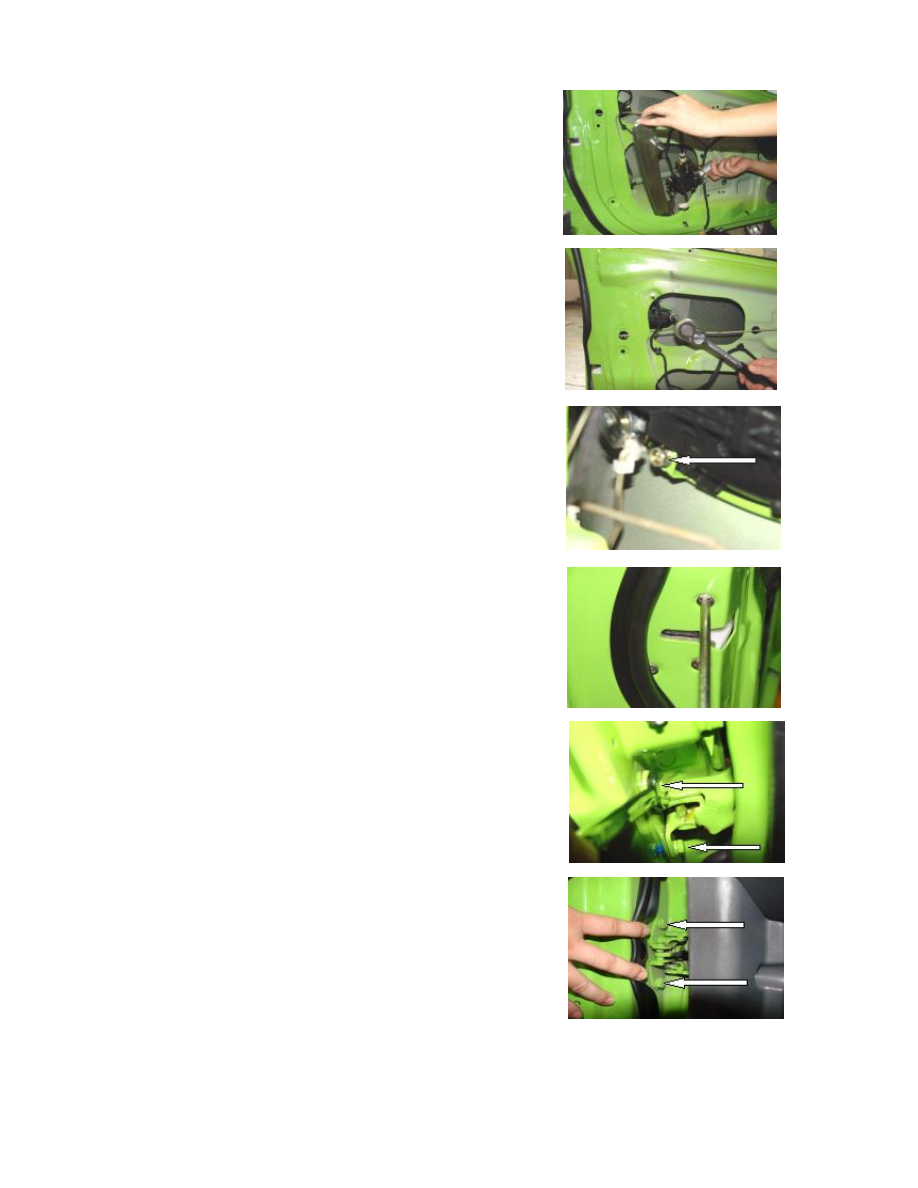

4.16.  Use  a  10#  sleeve  wrench  to  loosen  off  the  two  fixing  screws
and remove the lock outside the door.













4.17.  Use  a  cross  head  screwdriver  to  loosen  off  the  three  screws
fixing the lock core and remove it.





4.18. Use a 13# sleeve wrench to loosen off the four fixing screws at
the  hinge  that  fixes  the  vehicle  door,  and  then  the  vehicle  door  can
be disassembled.










5. Installation Steps

The installation steps are reverse to those for removal.
Note:  The  removal  steps  for  the  right-front  door  are  the  same  as
those for the left-front door.


II. Removal & Installation of Rear Doors

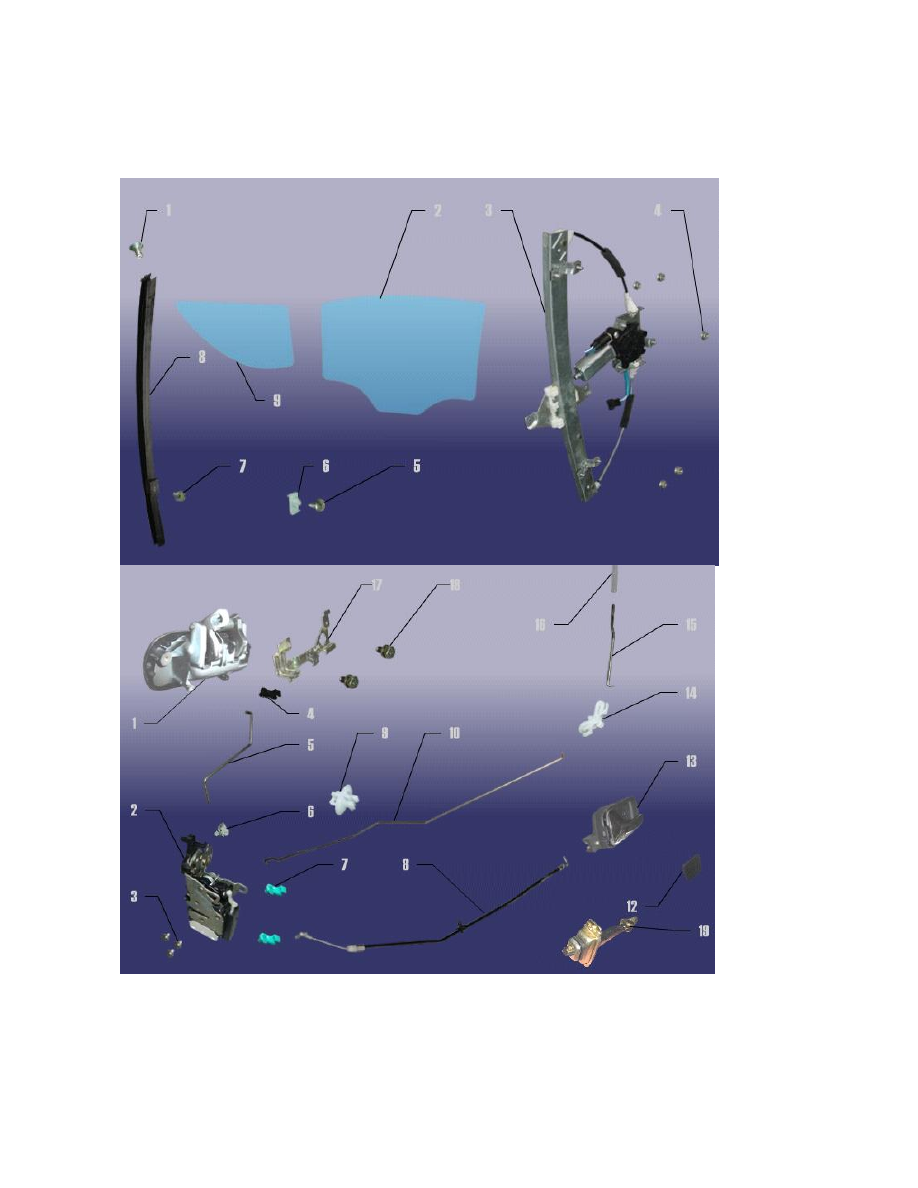

1. System Constitution Diagram

2. Preparations

Tools: flat head screwdriver, cross head screwdriver, and 10# / 13# sleeve, wrench.

3. Notes

3.1.  Please  wear  necessary  labor  protection  supplies  to  avoid
accidents.
3.2.  Disconnect  the  battery  so  as  to  avoid  damaging  the  eletrical
equipment.
3.3.  Take  correct  steps  during  removal  and  installation  of  glass  to
avoid any damage.

4. Removal Steps

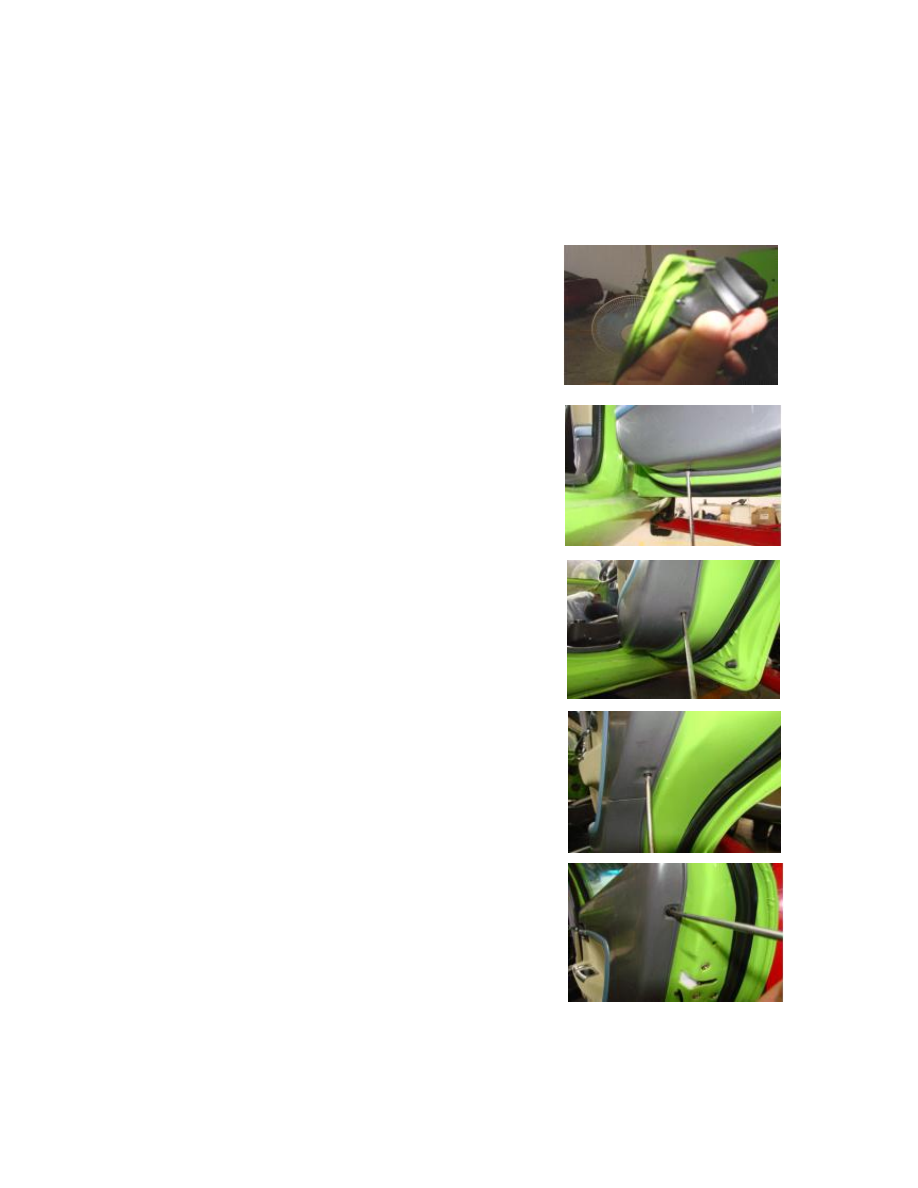

4.1. Disassemble the right-rear door weather strip. The fixing clip of
the  vehicle  door  weather  strip  are  “-”  shaped,  and  when
disassembling  it,  press  the  weather  strip  downward,  and  then  push
the weather strip to one side till you can see part of the clip. And go
on  to  push  it  to  the  opposite  direction  till  another  corner  of  it  is
exposed. Don’t pull the weather strip vertically so as  not to  damage
the weather strip.




4.2. Use a cross head screwdriver to loosen  off the  four screws that
fix the shield inside the door.

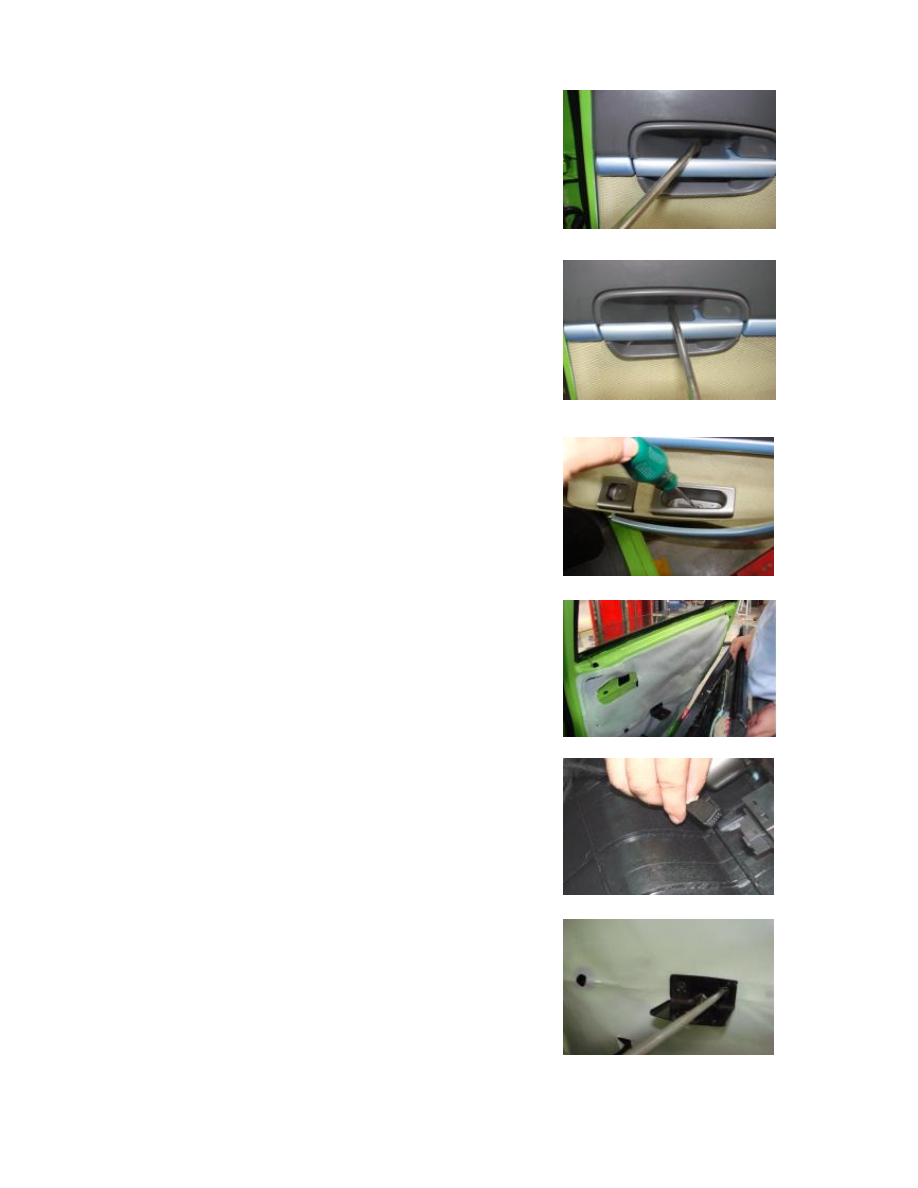

4.3.  Use  a  flat  head  screwdriver  to  pry  off  the  plastic  cover  of  the
screws that fix the handle inside the vehicle door.







4.4.  Use  a  cross  head  screwdriver  to  loosen  off  the  screws  that
secure the handle inside the door, and then disassemble it.






4.5.  Use  a  cross  head  screwdriver  to  loosen  off  the  screws  that
secure  the  handle  inside  the  vehicle  door,  and  then  disassemble  the
handle inside the door.






4.6. Disassemble the shield inside the door by hand.






4.7. Pull off the power window up-down switch connector.






4.8. Use a cross head screwdriver to remove the two fixing screws in
the mount that fixes the rear door handle cover.
