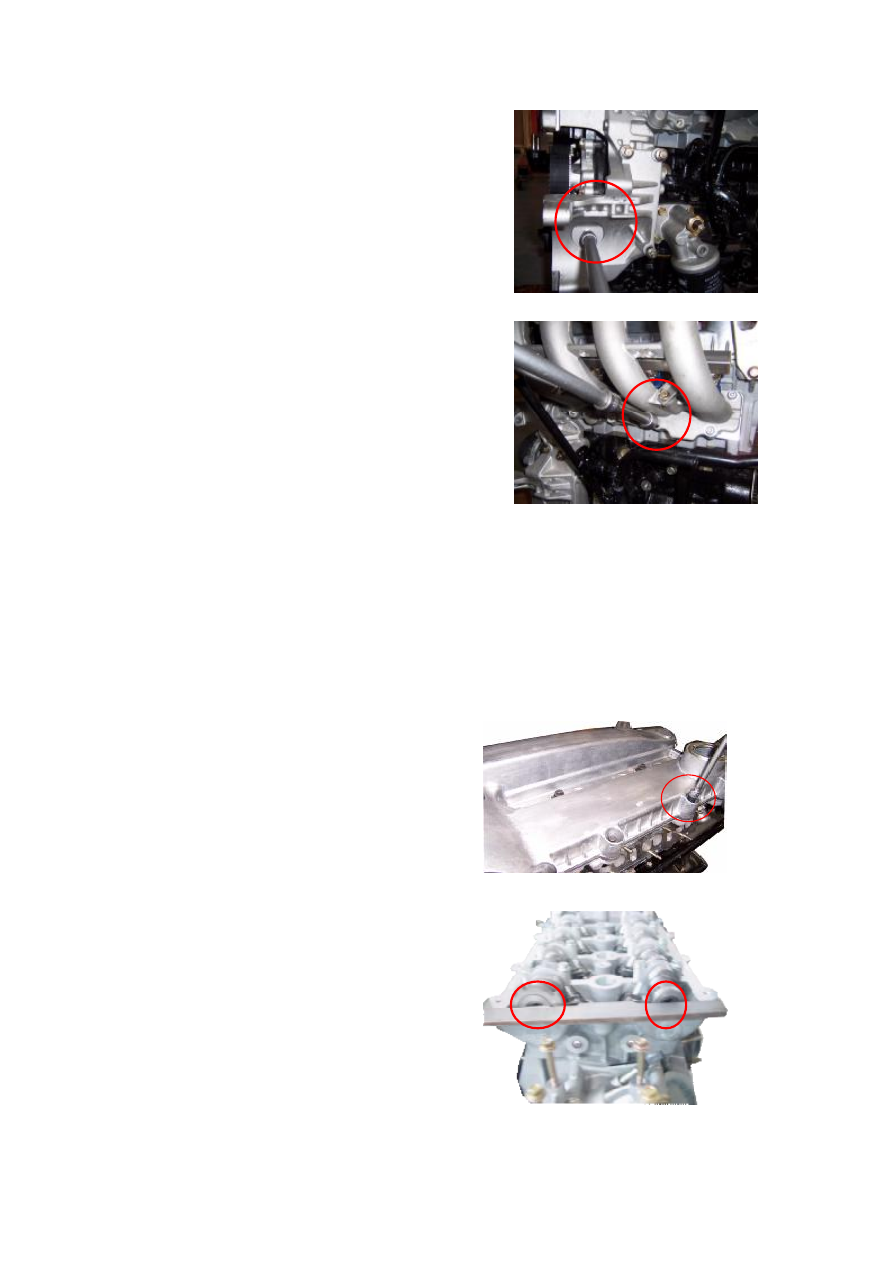

11.2 Use a 18# sleeve to loosen the fixing bolt  for front

engine mount bracket.

Torque: 80±5 Nm.





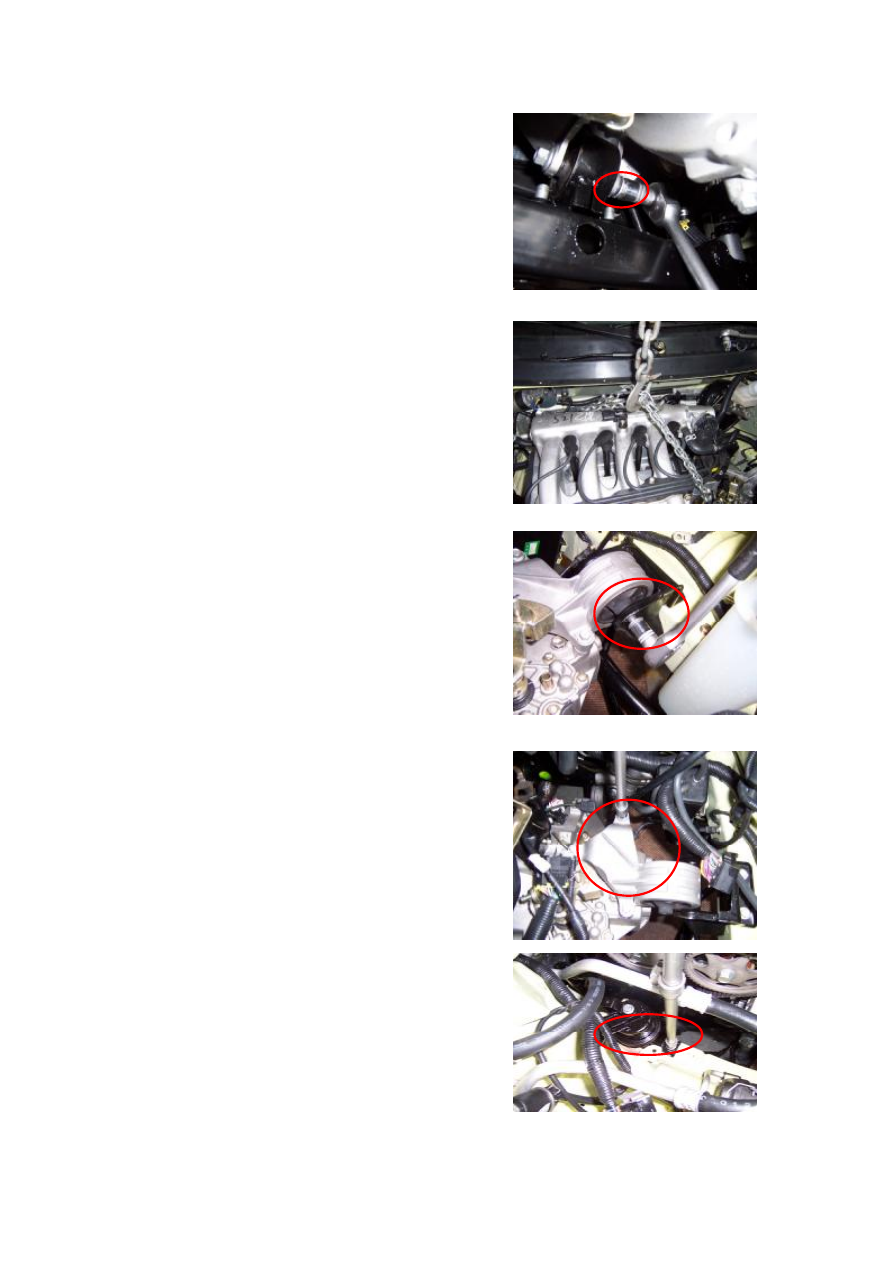

11.3 Use a crane to  hoist the engine  until the iron  chain

just bears tensile force.







11.4 Use a 15# sleeve to  loosen the  fixing bolt  for right

engine mount bracket. (at rear of transmission)

Torque: 100±5 Nm.







11.5  Use  a  13#  sleeve  to  loosen  the  three  connecting

bolts for right engine mount bracket.

Torque: 65±5Nm.





11.6  Use  a  13#  sleeve  to  loosen  the  three  connecting

bolts for left engine mount bracket.

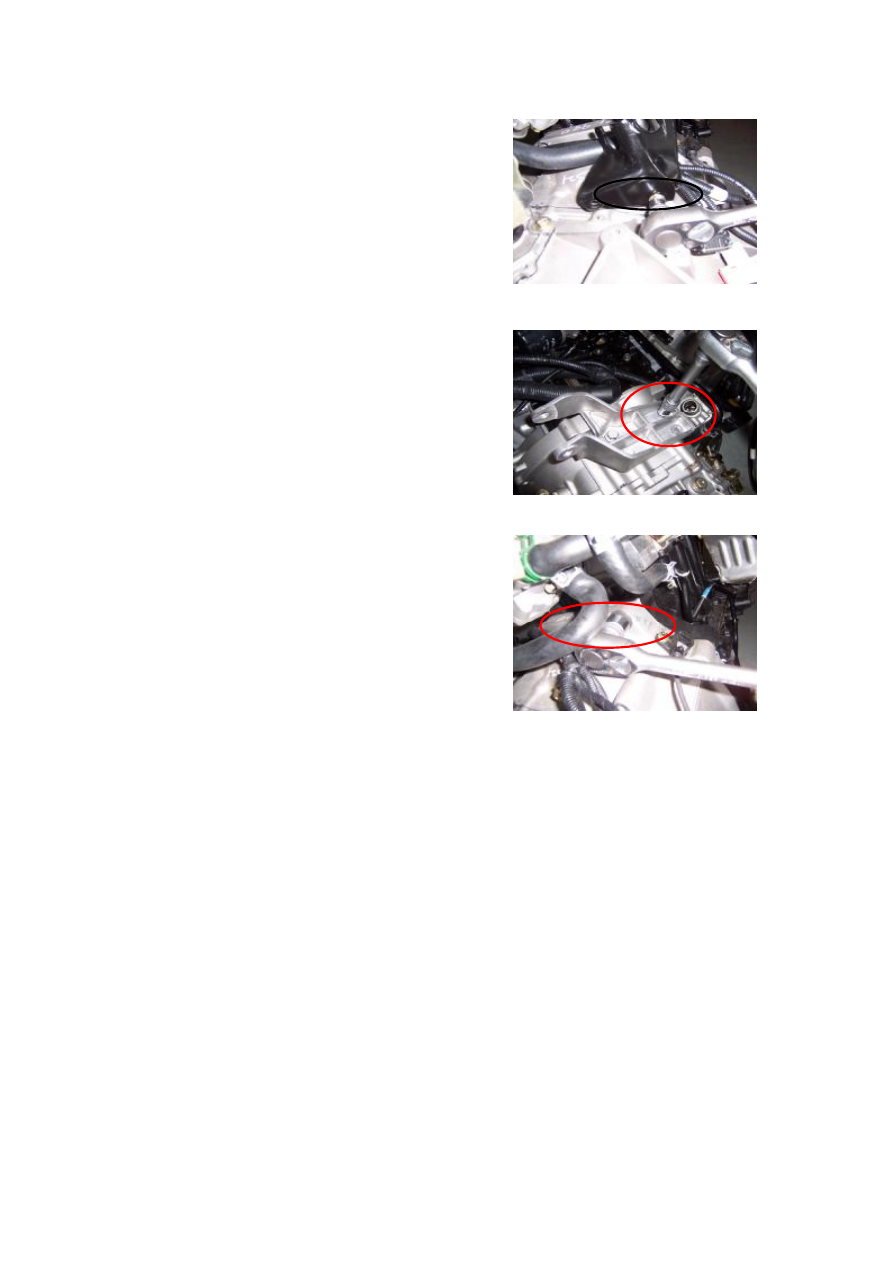

11.7 Pull out oil pipe connector and junctions of relevant

pipelines. Make sure that relevant junction parts have all

detached.

11.8 Hoist the engine up.







12. Separation of transmission case assembly and engine

12.1  Use  a  10#  sleeve  to  remove  the  gearshift  control

cable bracket on the transmission case.







12.2 Use a 13# sleeve to loosen the four fixing bolts for

front engine mount bracket.

Torque: 65±5Nm.







12.3  Use  a  13#  sleeve  to  remove  the  connecting  bolt  of

transmission case and  engine, and then  make the engine

and the transmission separate.

Torque: 100±10 Nm.











II. Installation Procedure

1.  Please follow the order adverse to that for disassembly to install, but care should be taken for

the following matters.

(1)  When  hoisting,  do  not  install  exhaust  manifold  first,  because  the  longitudinal  separation  of

engine compartment is not big enough; otherwise, it may affect the assembly.

(2) After installation, please adjust the stroke of clutch pedal. When adjusting, adjust it to a proper

position according to the corresponding requirements, in case of a too big free stroke of clutch, it

may make sound when shifting gear or fail to release; while in case of a too small stroke, wear of

friction plate may be accelerated and travel weakness may occur, if severely, the friction plate may

be burnt out.



Chapter Ten Disassembly of Intake Manifold

I. Disassembly Procedure

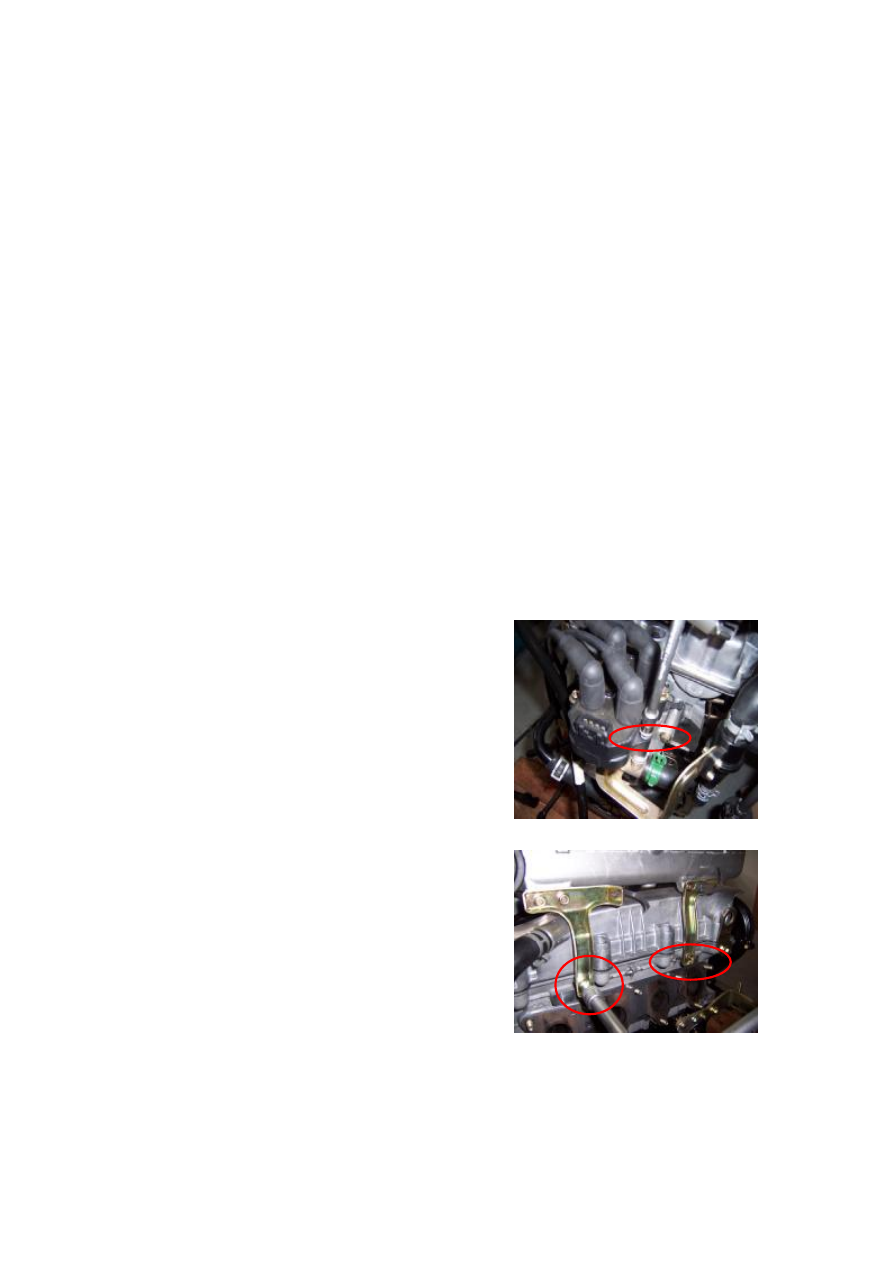

1.  Use  an  8#  sleeve  to  remove  the  four  fixing  bolts  of

ignition  coil  and  then  remove  such  connections  as

ignition cable/injection nozzle harness etc.

















2 Use a 10# sleeve to remove the bolt of intake manifold

fixing bracket.





3.  Use  a  10#  sleeve  to  remove  the  fixing  bolt  of

compressor bracket.

Torque: 30±3 Nm.







4  Use  a  10#  sleeve  to  remove  the  fixing  bolt  of  intake

manifold and then take off the intake manifold assembly.

Torque: 8+3Nm.









Chapter Eleven Disassembly of Cylinder Head

I. Disassembly Procedure

1  Use  a  10#  sleeve  to  remove  the  fixing  bolt  of

valve cover.

Torque: 8±3 Nm.





2.  Get  the  special  tool  CH-20010  stuck  into  the

groove on camshaft.
