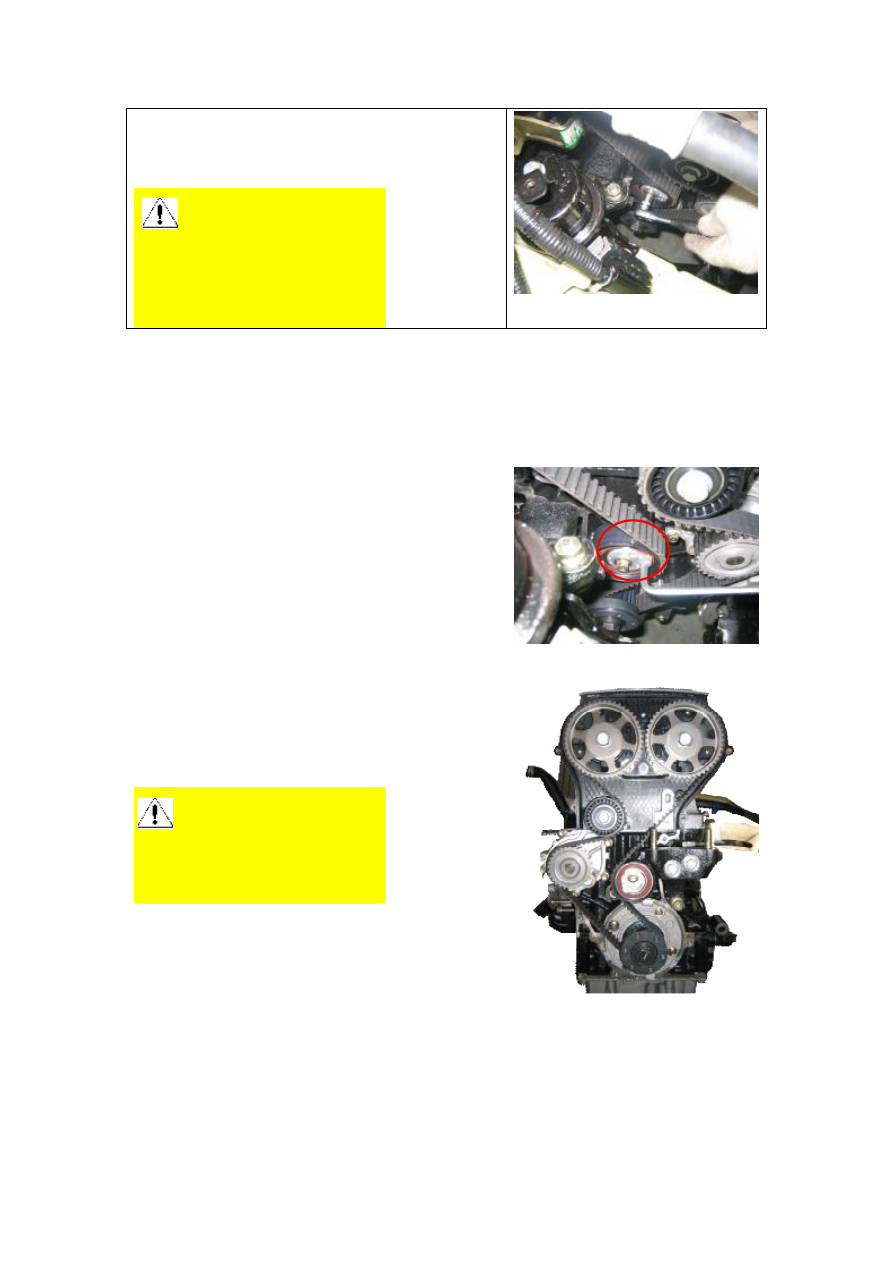

1.10  Use  a  10#  sleeve  to  loosen  the  fixing  bolt  of  the

tension pulley to take off the timing belt.

Torque: 27±3 Nm.





Note:

when  taking  off  the  timing  belt,  pay

attention  to  running  direction  of  the  belt

and refer to running direction of the engine

crankshaft  and  the  arrowhead  direction  on

the belt.







II. Installation of Timing Belt

1.  Loosen the fixing bolt of tension pulley and turn the

tension pulley to minimum tension position.

2.  Install the belt.

3.  Use  a  5mm  hexagon  wrench  to  turn  the  tension

pulley,  when  it  turns  to  a  position  that  the  hexagon

wrench  and  the  fixing  bolt  are  roughly  on  the  same

horizontal line, stop and tighten the fixing bolt.

4.  Install timing lower cover.

5.  Install crankshaft pulley.

6.  Install  relevant  accessories  and  check  deflection  of

the belt.

7.  Install timing upper cover.

8.  The installed timing belt is as shown in the figure.



Note:

During  the  disassembly  process,  be

sure  not  to  turn  crankshaft/camshaft;

otherwise,  ignition  timing  will  need

re-check.













III. Adjustment of Timing (general overhaul)

1. Turn the crankshaft to  make the  four  pistons align  on  a horizontal line in the cylinders, screw

the special tool into the crankshaft timing adjusting  hole  at left rear of the cylinder (last segment

of  the  crankshaft),  and  then  make  the  crankshaft  unable  to  turn  left  and  right  (the  bolt  of  the

special tool must enter into the screw hole plane of the cylinder).

2. After intake and exhaust camshaft is installed properly, install the camshaft timing gear, turn the

groove  at  tail  of  intake  and  exhaust  camshaft  to  horizontal  direction,  and  then  insert  the  special

tool into the groove and fix.

3. After crankshaft and camshaft have been fixed according to requirements, install timing belt. In

order to  facilitate  installation  of timing belt, temporarily  do  not tighten the bolt fixing the timing

gear onto  camshaft and let  it rotate freely, then  fix the timing  gear bolt after the  tensioner  pulley

has fastened the timing belt to the specified value. After that, install other parts.

IV. Adjustment of Timing (minor overhaul)

Replace valve spring, grind valve and replace camshaft (do not raise the engine).

1.  Remove the valve cover.

2.  Remove the timing gear cover. Turn the timing gear.

3.  Let  the  groove  at  tail  of  intake  and  exhaust  camshaft  on  a  horizontal  line,  then  insert  the

projecting portion of the special tool into the groove and fix.

4.  Turn the crankshaft, screw the special tool into the crankshaft timing adjusting hole at left rear

of the  cylinder (last segment  of the crankshaft), and then  make the crankshaft  unable to turn

left  and  right  (if  the  cylinder  head  is  removed,  it  can  be  found  that  the  pistons  of  the  four

cylinders now align at a horizontal position).

5.  Install timing belt and make tightness of the belt conform to requirements.

6.  Fasten the fixing bolt of timing gear.

7.  Install other accessories, such as timing cover and belt pulley etc.



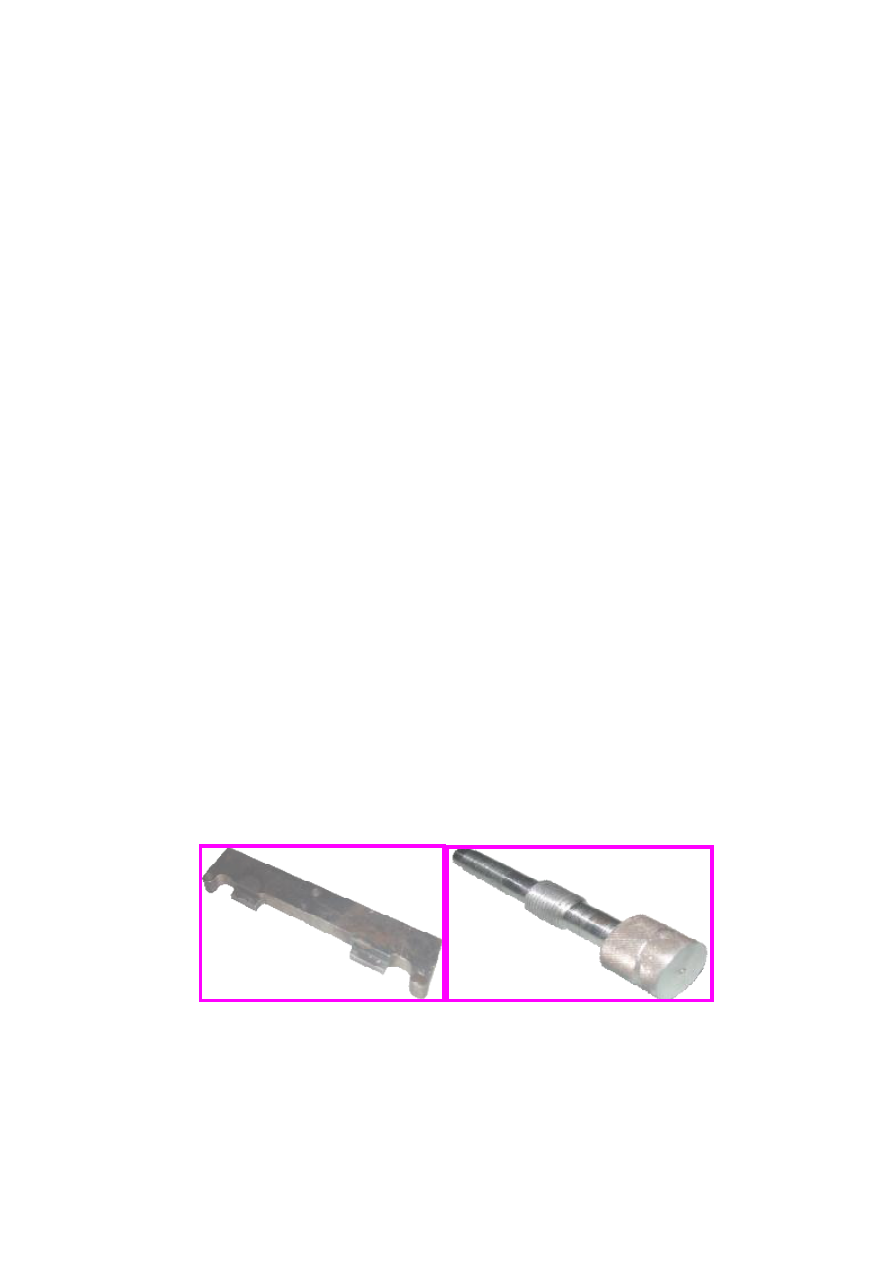

Special tool for camshaft timing check      Special tool for crankshaft timing check







        (CH-20010)











(CH-20003)



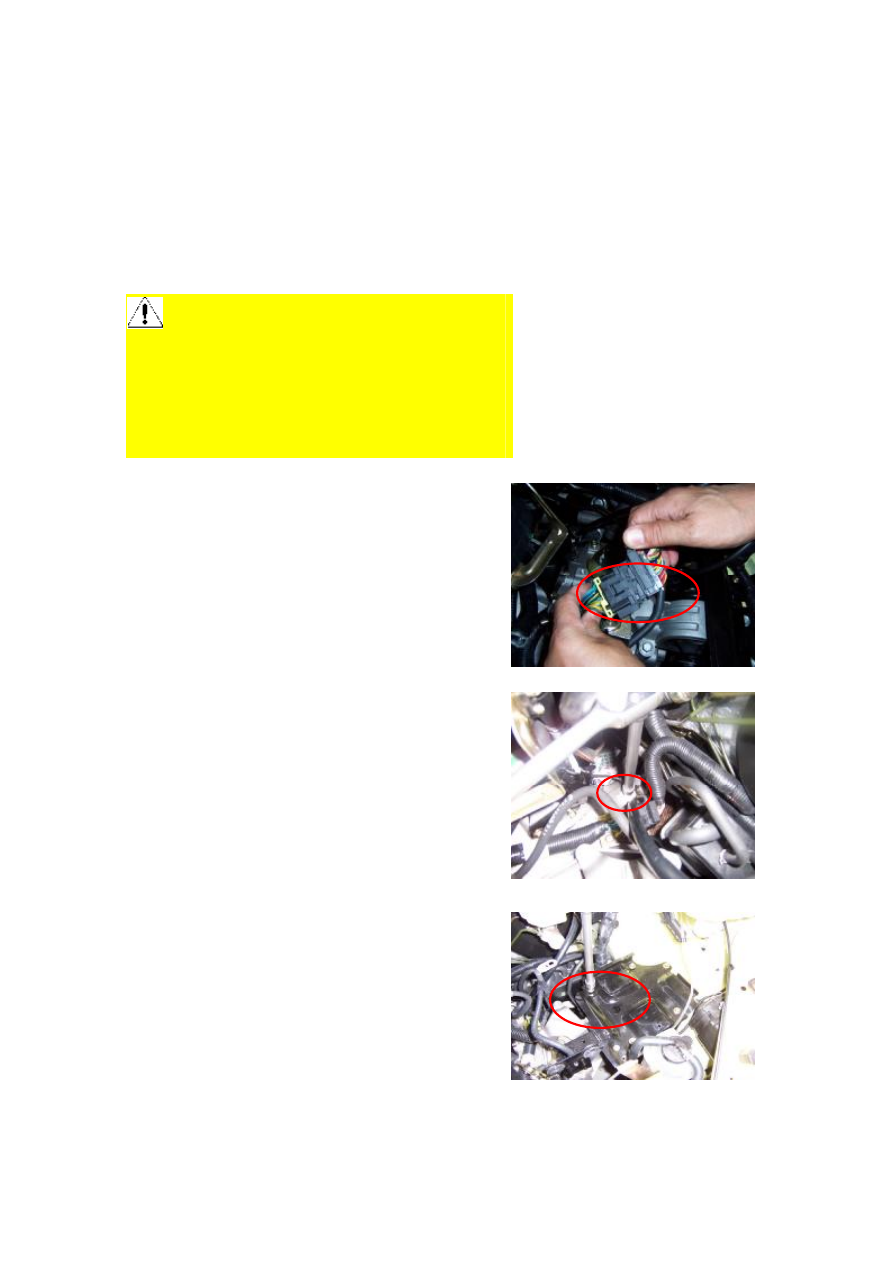

Chapter Nine Disassembly of Engine Assembly

I. Disassembly Procedure

















1. Disassembly of engine wire harness

1.1 Pull out the connecting plug of engine wire harness.







1.2 Use a 10# sleeve to loosen the fixing bolt  of  engine

ground.







2. Use a 10# sleeve to remove the fixing bolt and bearer

of battery.





Note:

Please  use  regular  equipment,  especially  for  such

equipment as crane etc., so as to avoid occurrence of accident.

Before  any  disassembly  job,  disassemble  cathode  of  battery

first, so as to protect safety of electricity consumption equipment.

When  disassembling  engine  suspension,  pay  attention  to

disassembly order, so as to avoid occurrence of accident.

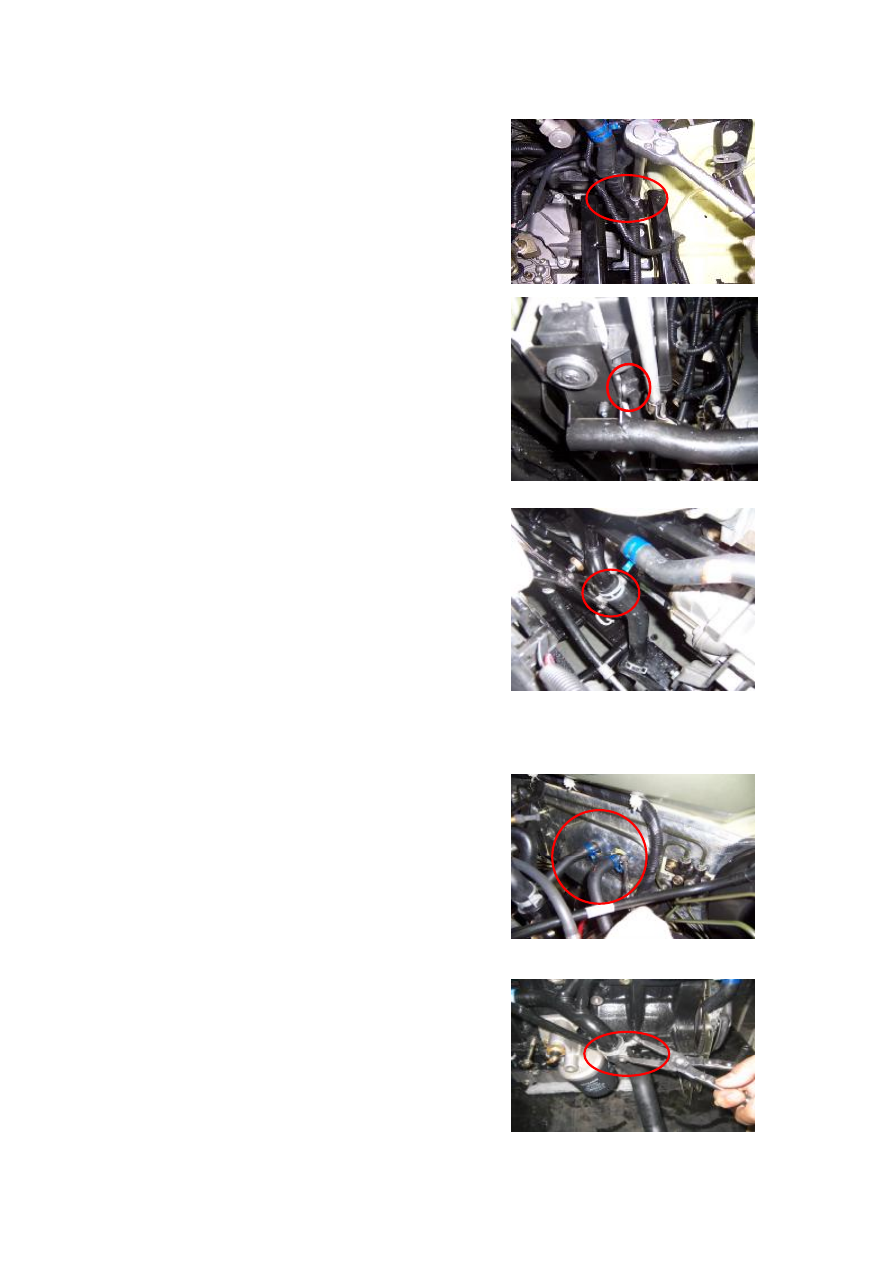

3. Use a 13# sleeve to remove the bolt of battery support

fixed mount.





4. Disassembly of cooling system.

4.1  Hoist  the  vehicle,  place  away  a  coolant  collector,

unscrew  bleeder  bolt  of  the  water  tank  to  discharge  the

coolant.







4.2  Use  the  snap  ring  pliers  to  loosen  the  clamp  on

connecting pipe of water tank.







4.3  Use  the  snap  ring  pliers  to  loosen  the  connecting

water pipe of A/C heating water tank.



4.4  Use  the  snap  ring  pliers  to  loosen  other  connecting

water pipes.



5. Disassembly and installation of water pump assembly:

5.1 Remove upper and lower covers of timing gear (refer

to disassembly and installation of gear and belt of timing

gear).

5.2  Use  a  caliper  to  take  off  the  clamps  on  the  three

discharging tubes and then pull out the rubber hoses.
