Chery QQ6 (S21) / S12LHD. Manual - part 87

production of this tool to other manufacturer. This tool is of the first modification.

HAZET-6290-1CT means it is a standard tool produced by HAZET company with its model

as 6290-1CT.



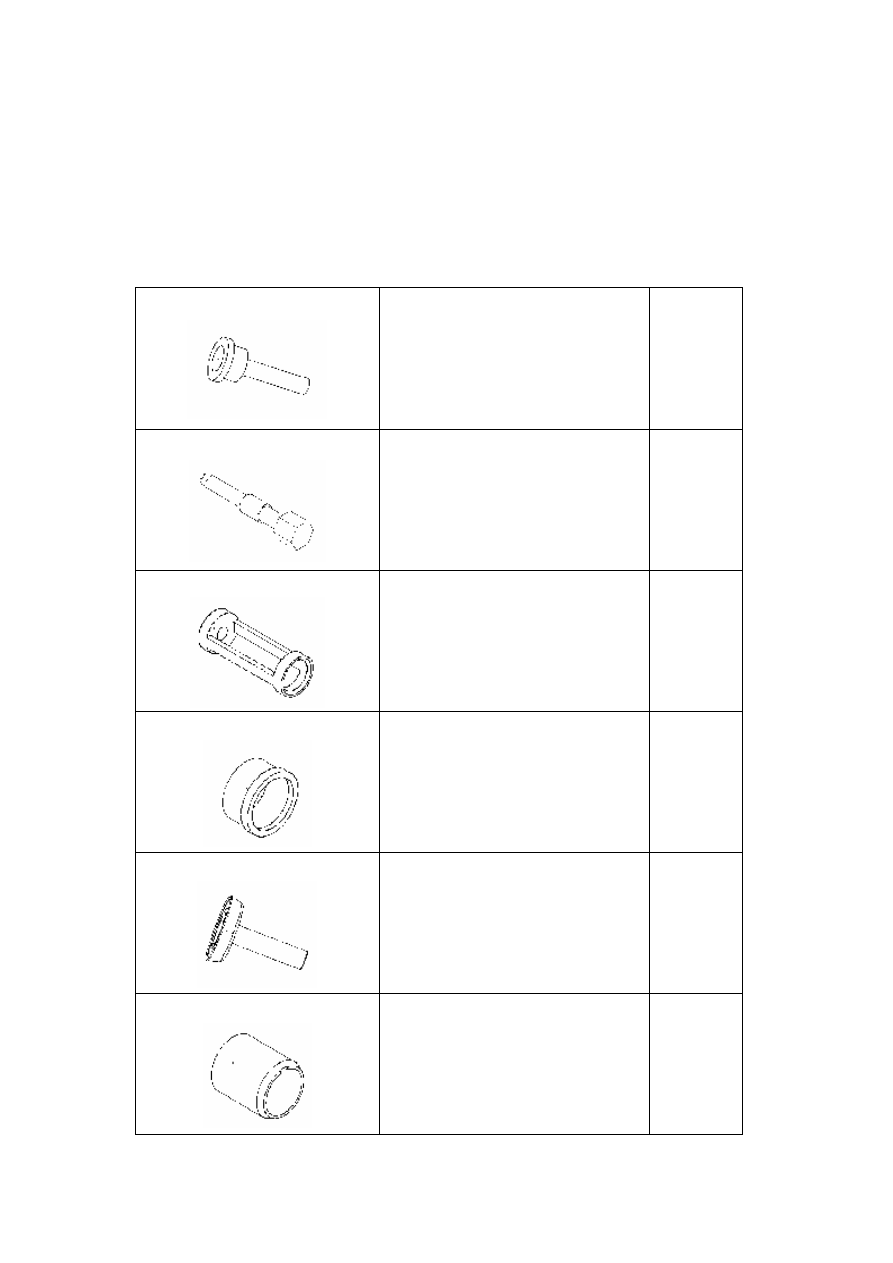

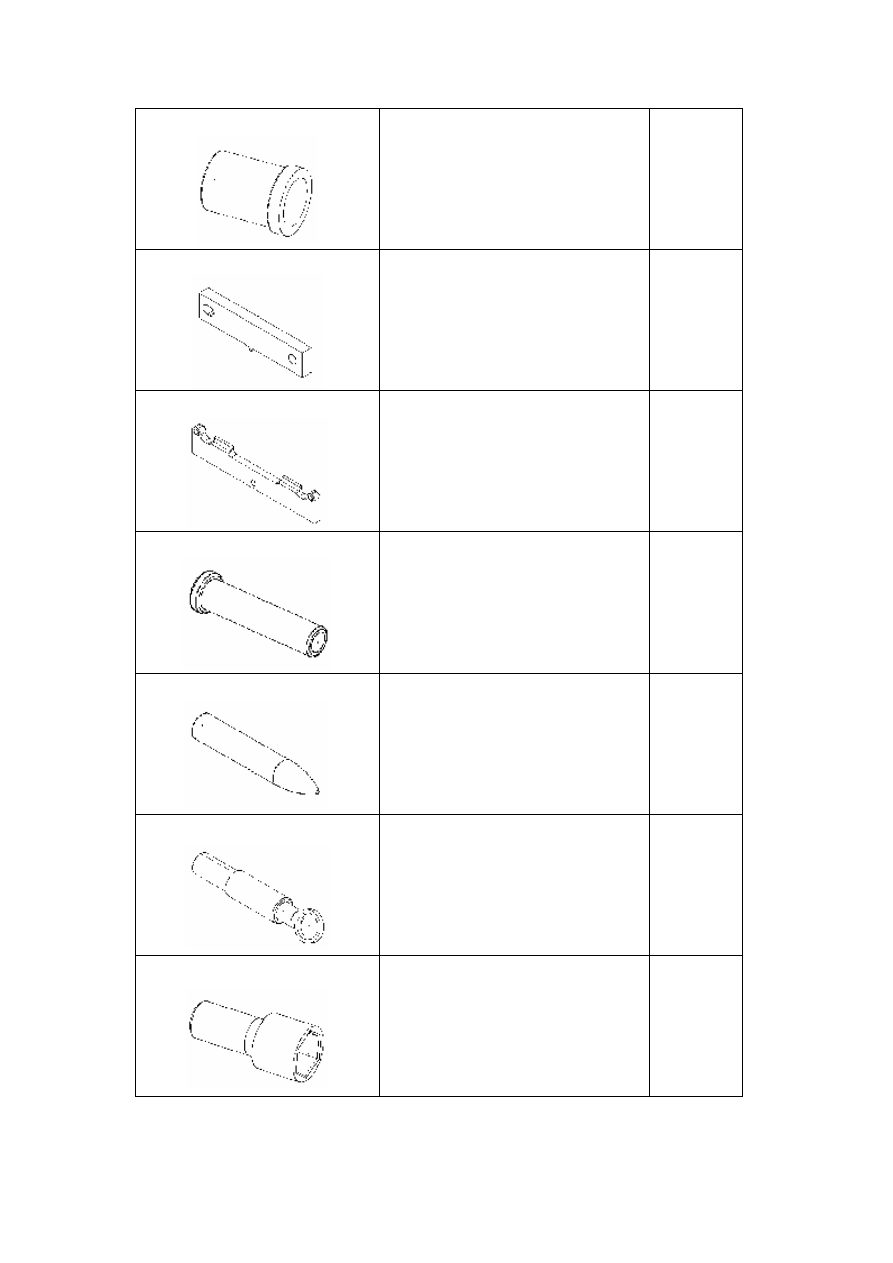

II. Special Tools Chart

CH-20002



Installation  tool  for  camshaft  oil  seal:

used to install camshaft oil seal.



Same as A5

CH-20003



Engine  timing  tool:  used  to  time

crankshaft.



Same as A5

CH-20004



Adaptor:  used  to  install  and  remove

valve spring (match  with Eastar special

tool MLR-MD998772A).

Same as A5

CH-20005



Installation  tool  for  crankshaft  rear  oil

seal:  used  to  install  crankshaft  rear  oil

seal.

Same as A5



CH-20006



Installation  handle  for  crankshaft  rear

oil  seal:  used  to  install  crankshaft  rear

oil seal.

Same as A5



CH-20007



Installation  sleeve  for  crankshaft  front

oil  seal:  used  to  install  crankshaft  front

oil seal.

Same as A5



CH-20008



Installation  sleeve  for  crankshaft  front

oil seal

Same as A5

CH-20009



Locating  tool  for  flywheel:  used  to

locate flywheel.

Same as A5



CH-20010



Camshaft  timing  tool:  used  to  time

camshaft.

Same as A5



CH-20011



Installation  tool  for  camshaft  oil  seal:

used to install camshaft oil seal.

Same as A5



CH-20012



Valve  oil  seal  guide  sleeve:  used  to

install valve oil seal.

Same as A5



CH-20013



Valve  oil  seal  remover:  used  to  remove

valve oil seal.

Same as A5



CH-20015



Belt  pulley  bolt  remover:  used  to

remove belt pulley clip.

Same as A5

CH-20017



Installation  tool  for  valve  keeper:  used

to install valve keeper.

Same as A5

CH-20018-A



Valve  spring  remover:  used  to  remove

valve spring.

Same as A5



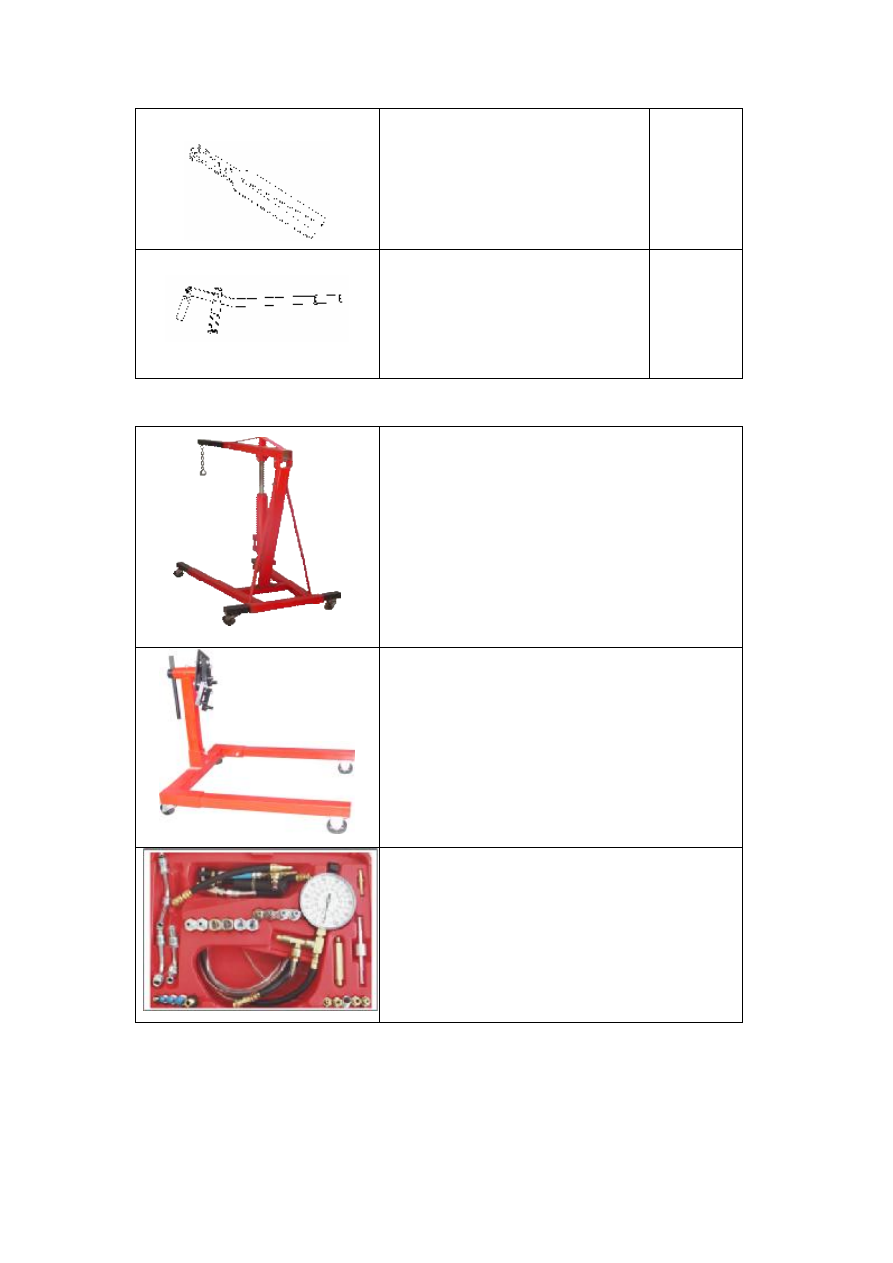

Recommended tools



Loop wheel machine: used to raise engine.



Engine  maintenance  workbench:  the  workbench  for

disassembly and assembly of engine.



Fuel  pressure  gauge:  used  to  measure  oil  pressure  of

engine.



Pressure  gauge  for  cylinder:  used  to  measure  cylinder

pressure.  When  measuring,  remove  spark  plug  first,

screw instrument pipe orifice into the position of spark

plug,  use starter to drag the  engine to rotate, and then

fetch  the  maximum  reading  of  the  pressure  gauge  for

cylinder as cylinder pressure of this cylinder.







Chapter Four Measurement of Cylinder Pressure

I. Detection of Cylinder Pressure

Measurement  of  cylinder  pressure  is  the  major  index  for  judgment  of  engine  working  condition,

through which, we can definitely judge if a certain system of engine works well. Therefore, during

maintenance of engine, measurement of cylinder pressure is indispensable.

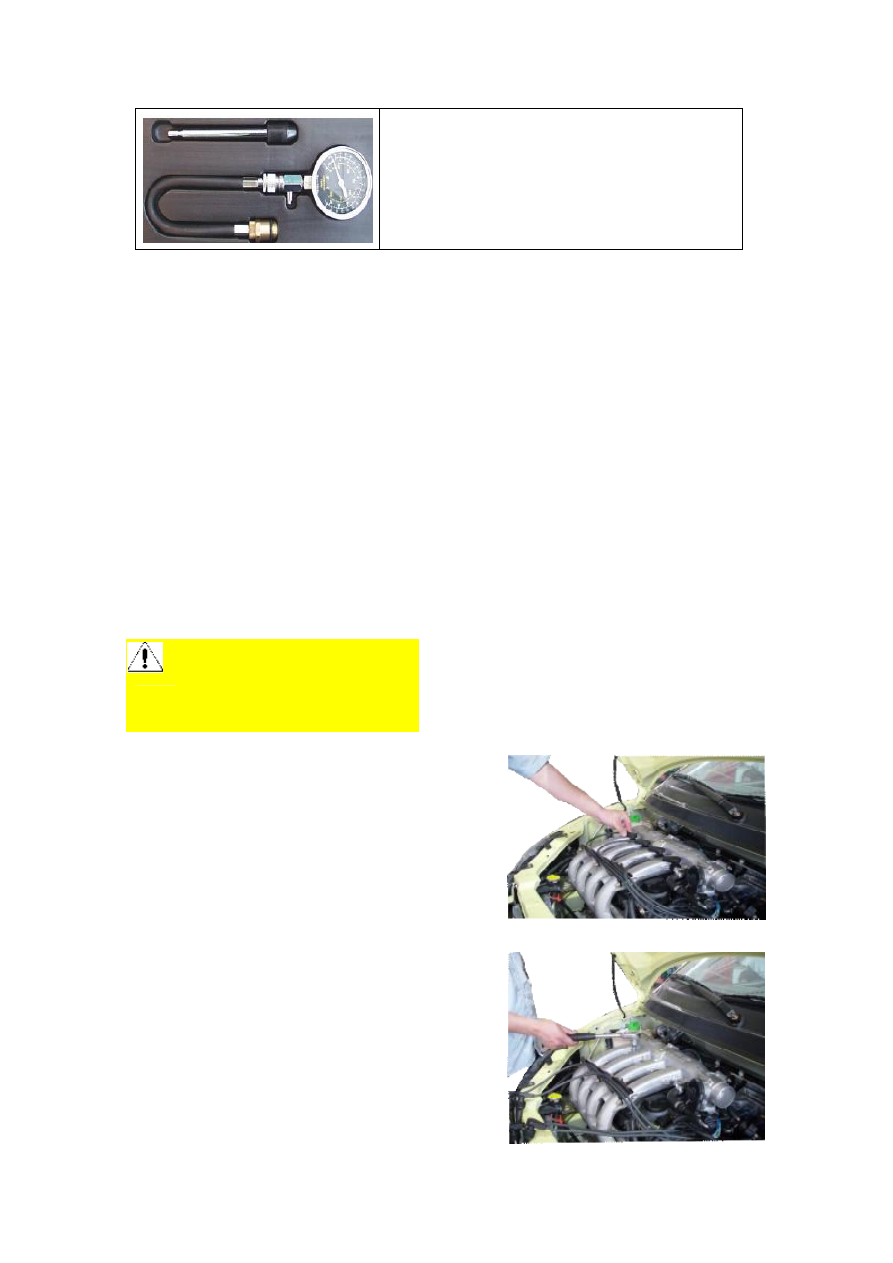

1. Measuring process











1.1 Turn  off ignition switch,  pull  out all ignition cables

from  spark  plug  side,  and  then  pull  out  harness

connector of injection nozzle.







1.2  Use  a  spark  plug  sleeve  to  loosen  the  spark  plug

whose  cylinder  will  be  measured.  Explanation:  do  not

remove  the  spark  plug  whose  cylinder  will  not  be

measured.





Please  select  a  cylinder  pressure

gauge  with  accurate  reading  and  let  its

pointer  return  to  zero;  otherwise,  it  may  affect

accuracy of reading.
