Section 10  Back Door Harness

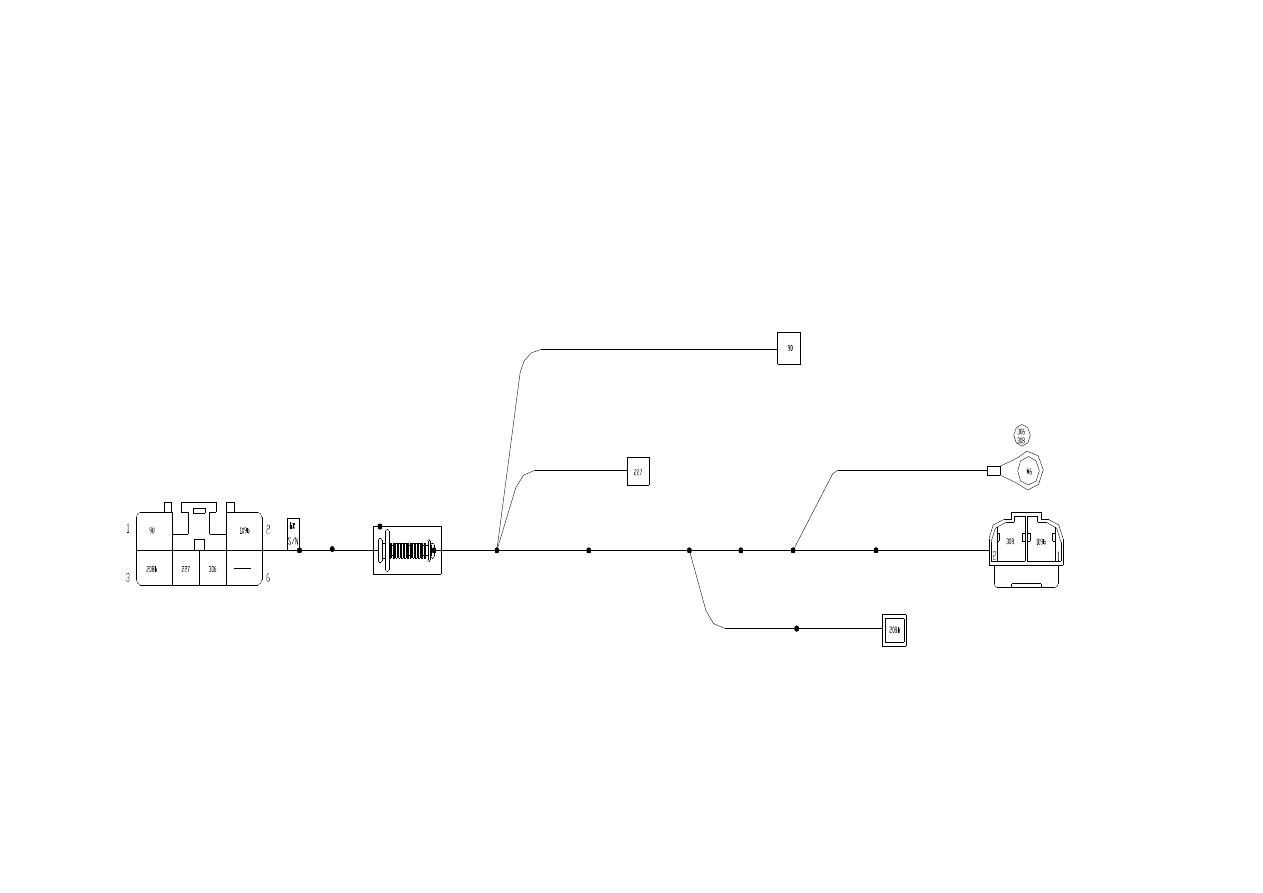

I. Schematic Diagram of Harness



后背门接
触开关

牌照灯

搭铁

高位制动灯

接后除霜正极线束

接室内线束

To Interior Harness

High-Mount Stop Lamp

To Rear Defroster Positive Harness

License Plate Lamp

Ground

Back Door Contact Switch

166

II. Main Connectors Description











No

Connector Description

Number

of Pin

Connection

Remark

1

Connect

to

interior

harness connector

6

Interior Harness



2

High-mount  stop  lamp

connector

1

High-mount stop lamp



3

Connect  to  rear  defroster

positive harness connector

1

Rear  defroster  positive

harness



4

Back door harness ground

1

Body

At

back

door

paintwork

5

License

plate

lamp

connector

2

Side license plate lamp



6

Back  door  contact  switch

connector

1

Back

door

contact

switch



167



III.  Disassembly/Reassembly  of  Back  Door
Inner Harness

Part Number: S21-3724160

(I). Preparation

Tools:

socket wrench, cross screwdriver, flat head screwdriver

(II). Precautions

DO NOT apply too big force when the harness is going

across  the  body  paintwork  hole  so  as  to  avoid  the

harness breakage and short-circuit.

Power  OFF  before  the  electrical  elements  and

harnesses are removed.

The ignition switch must be in OFF state.

(III). Removal Procedure

1. Removal.

1.1.1.

Remove

the

C

pillar

trim.

(See

Disassembly/Reassembly of Ceiling)

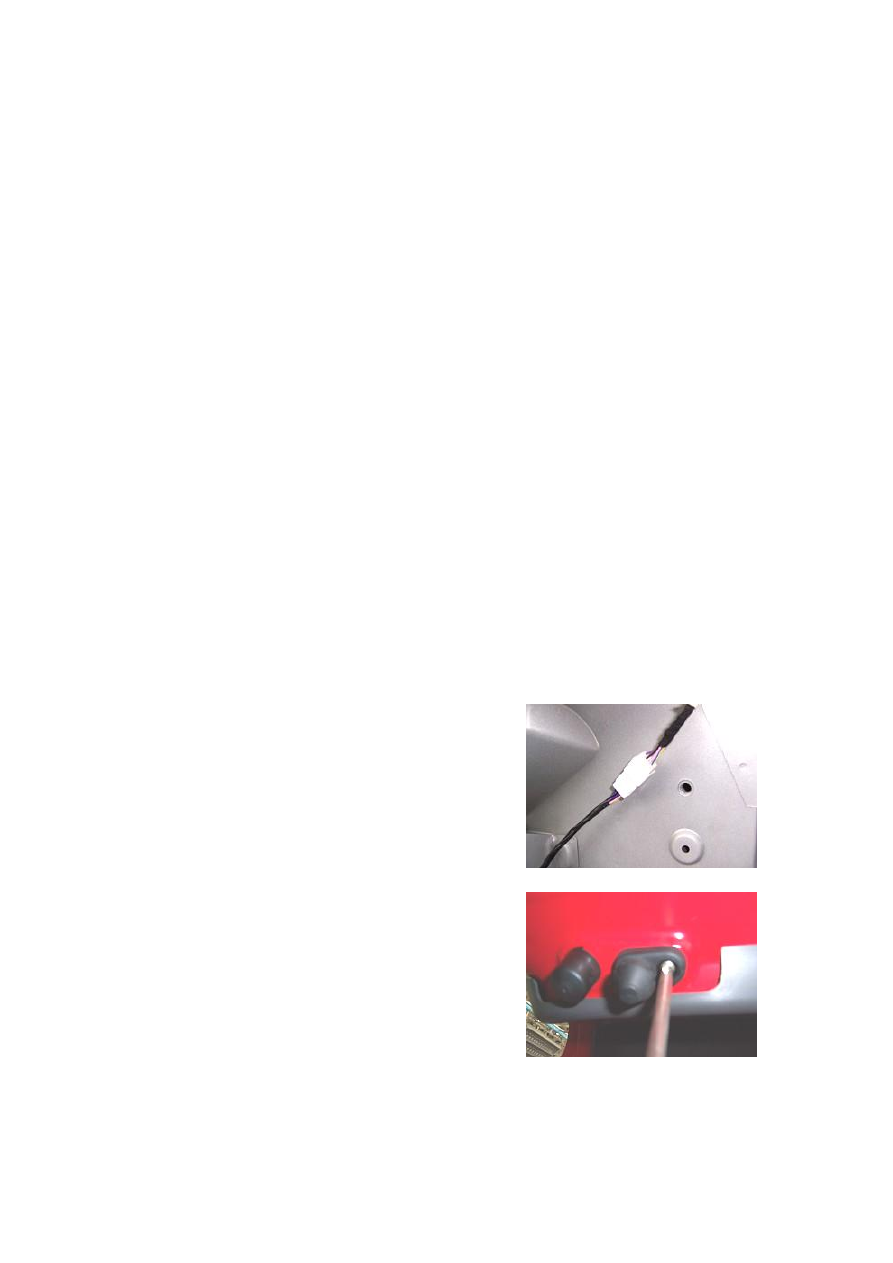

1.1.2. Pull out the back door harness connector.















1.1.3.  Remove  the  fix  screws  from  the  rear  door

contact switch with a cross screwdriver.



















168

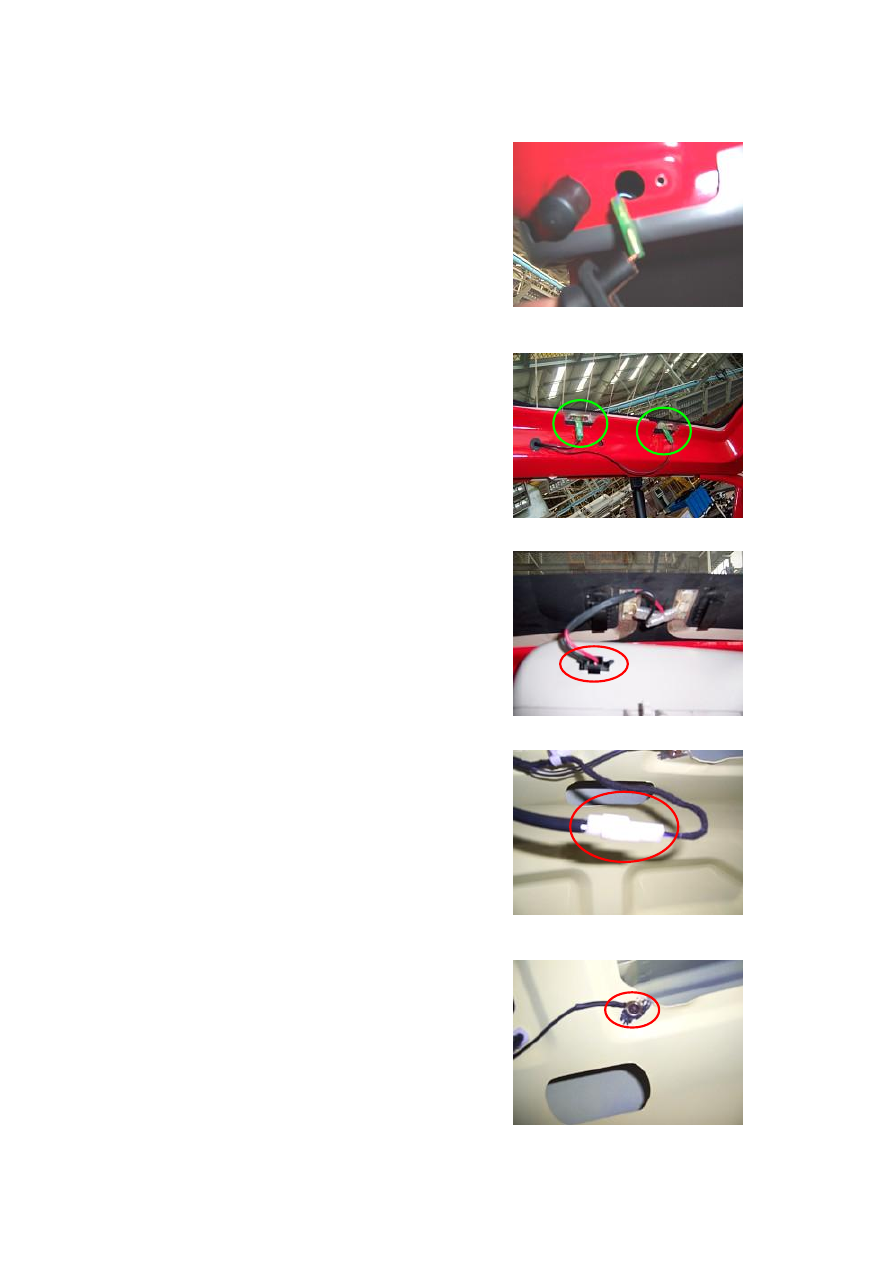

1.1.4.  Pull  out  the  connector  of  rear  door  contact

switch.















1.1.5.  Remove  the  back  Door  Inner  ornament  plate.

(See Disassembly/Reassembly of Luggage Boot)

1.1.6.  Pull  out  the  connector  of  rear  defroster  positive

harness,  and  connector  to  the  high-mount  stop  lamp

circuit.









1.1.7. Pull out the connector of high-mount stop lamp,

and  then  remove  the  harness  from  high-mount  stop

lamp.











1.1.8. Pull out the connector to the license plate lamp.

















1.1.9. Remove the grounding point from the back door

harness.
