157

III.  Disassembly/Reassembly  of  Front
Left Door Inner Harness

Part Number: S21-3724070

(I). Preparation

Tools:

socket  wrench,  cross  screwdriver,  flat  head

screwdriver.

(二) , Precautions

Power  OFF  before  the  electrical  elements  and

harnesses are removed.

The ignition switch must be in OFF state.

(III). Removal Procedure



1. Removal

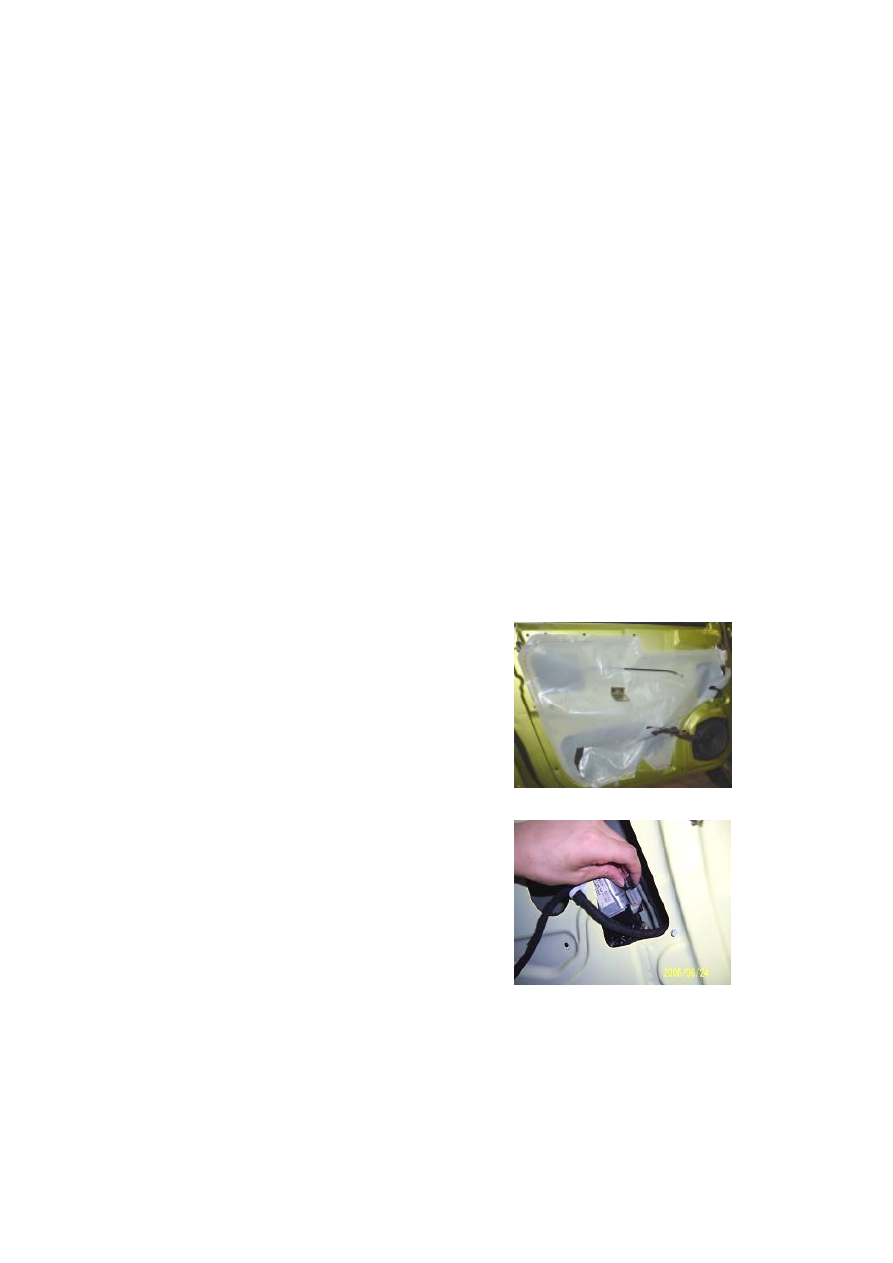

1.1.  Remove  the  door  inner  guard  plate.  (See

Removal of Door Inner Guard Plate)

1.2. Take off the door inner protective film.















1.3. Pull out the lift motor connector.















1.4.  Pull  out  the  door  lockconnector.  (See

Disassembly/Reassembly of Door Lock)











158



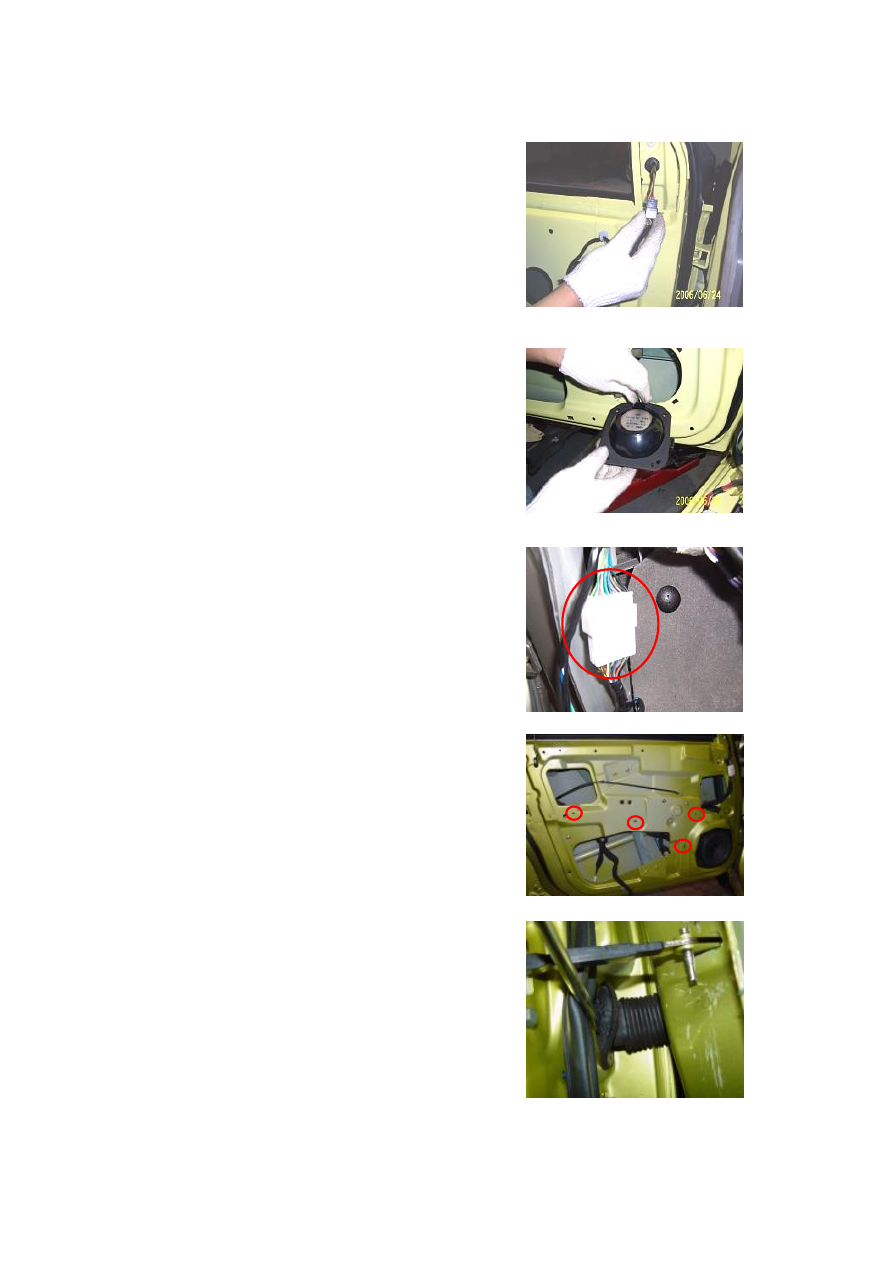

1.5. Pull out the exterior rear-view mirror harness

connector.















1.6.  Pull  out  the  connector  of  front  door  sound

box.















1.7.  Pull  out  the  door  inner  harness  and  interior

floor

harness

connector.

(See

Disassembly/Reassembly of Interior Harness)









1.8.  Unclench  the  harness  fixing  clips  with  a

screwdriver.













1.9. Take off the door inner harness protector.

1.10.  Take  off  the  door  inner  harness  assy  from

the interior of door.











2. Installation.

Install it in the reverse order of removal.



159

Section 8    Front Right Door Harness

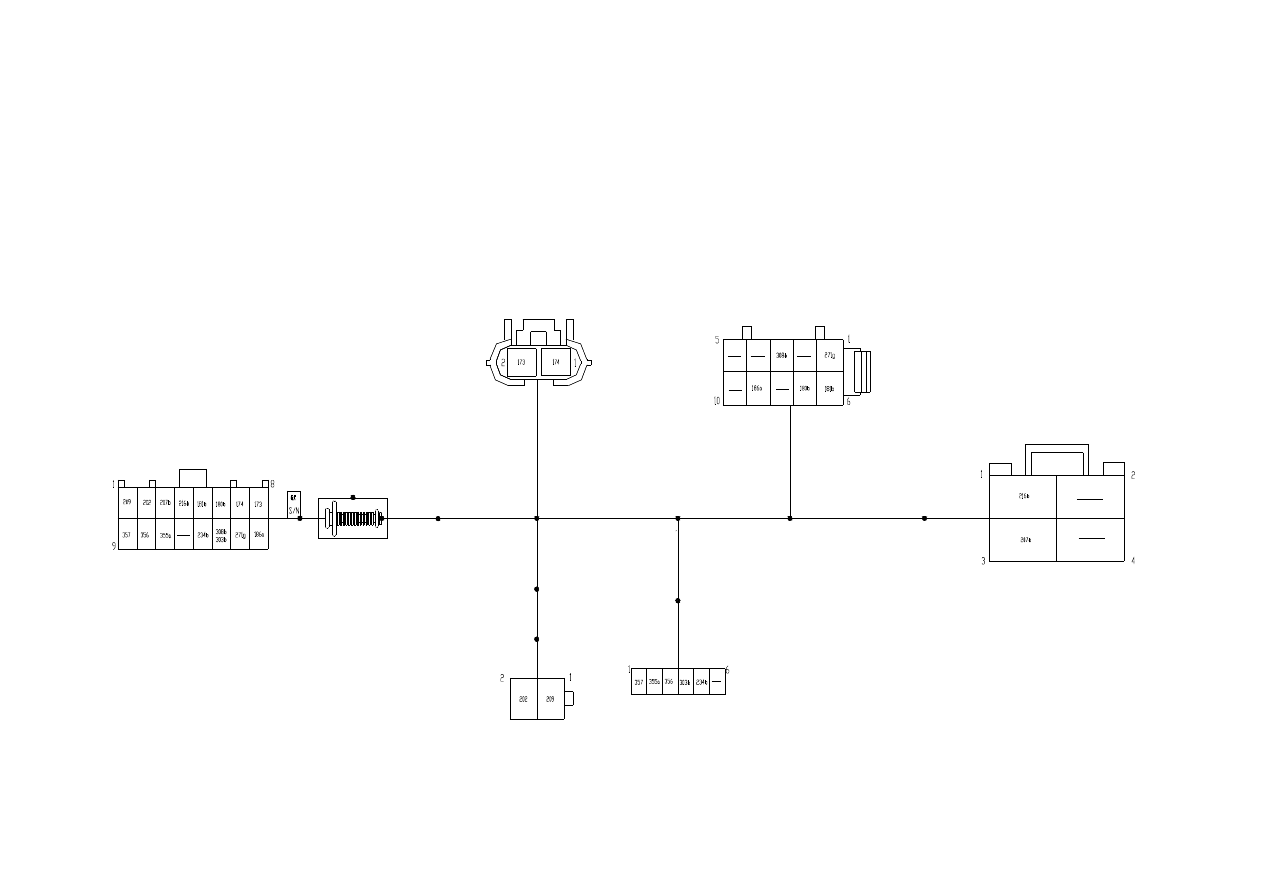

I. Schematic Diagram of Harness

右前扬声器

电动后视镜电机/
右侧转向灯

右前门锁

右前窗开关

右前窗电机

右前门接室内线束


Front Right Door to Interior Harness

Front Right Window Motor

Front Right Window Switch

Front Right Door Lock

Front Right Speaker

Electric  Rear-View  Mirror/Right
Turn Signal Lamp

160

II. Main Connectors Description





III.  Disassembly/Reassembly  of  Front  Right
Door Inner Harness

Part Number: S21-3724080

1. Removal Step

Refer to Removal of Front left Door Inner Harness.

2. Installation Step

Install it in the reverse order of removal.













No

Connector Description

Number

of Pin

Connection

Remark

1

Front

right

door-to-interior

harness connector

16

Interior Harness



2

Front

right

window

motor

connector

2

Front right windowmotor



3

Front

right

window

switch

connector

10

Right Front Window Switch



4

Front right door lock connector

4

Front right door lock



5

Right/front speaker connector

2

Right/front speaker



6

Electric  rear-vew  mirror  motor/

right turn signal lamp connector

6

Electric

rear-vew

mirror

motor/right turn signal lamp
