149

6

271(JOINT)

1

309(JOINT)

Panel

Indicator

Light

2

271(JOINT)

1

309(JOINT)

2

Instrument Electrical Box f9

Cigar

Lighter

3

271(JOINT)

1

Connect to engine compartment harness A

2

301(JOINT)

3

Connect to engine compartment harness A

4

Fan Switch

5

Fan Switch

6

Fan Switch

7

Fan Switch

Connect to

A/C harness

8

116(JOINT)



150

III.  Disassembly/Reassembly  of  Instrument
Harness

(I). Preparation

Tools:

10＃/13＃  socket wrench, cross screwdriver, flat head

screwdriver

(II). Precautions

Power  OFF  before  the  electrical  elements  and

harnesses are removed.

The ignition switch must be in OFF state.

(III). Removal Procedure

1. Removal

1.1. Remove the console.

1.2.

Remove

the

instrument

panel.

(See

Disassembly/Reassembly of Instrument Panel)

1.3. Pull out the related connectors connected with the

instrument harness.

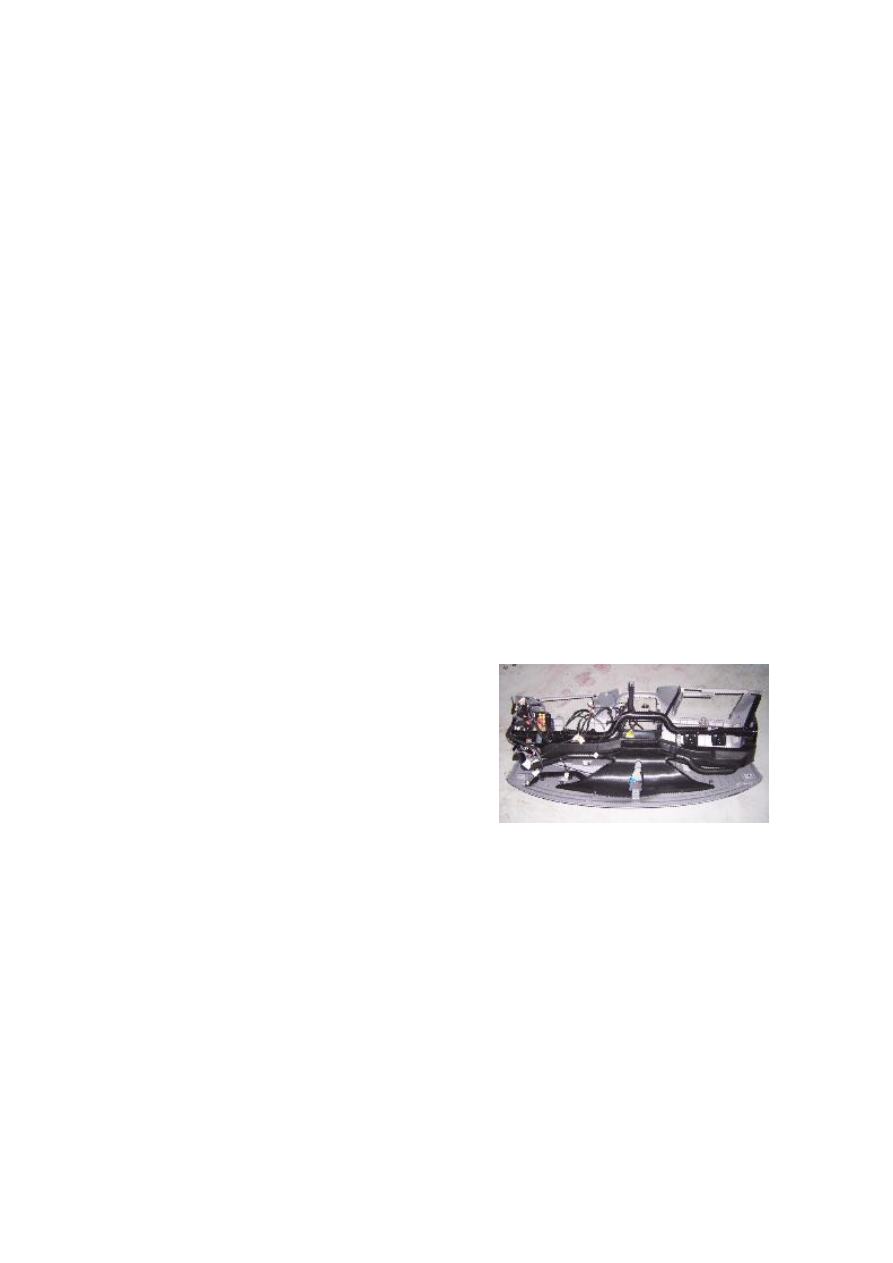

1.4. Take off the instrument panel and cross beam.

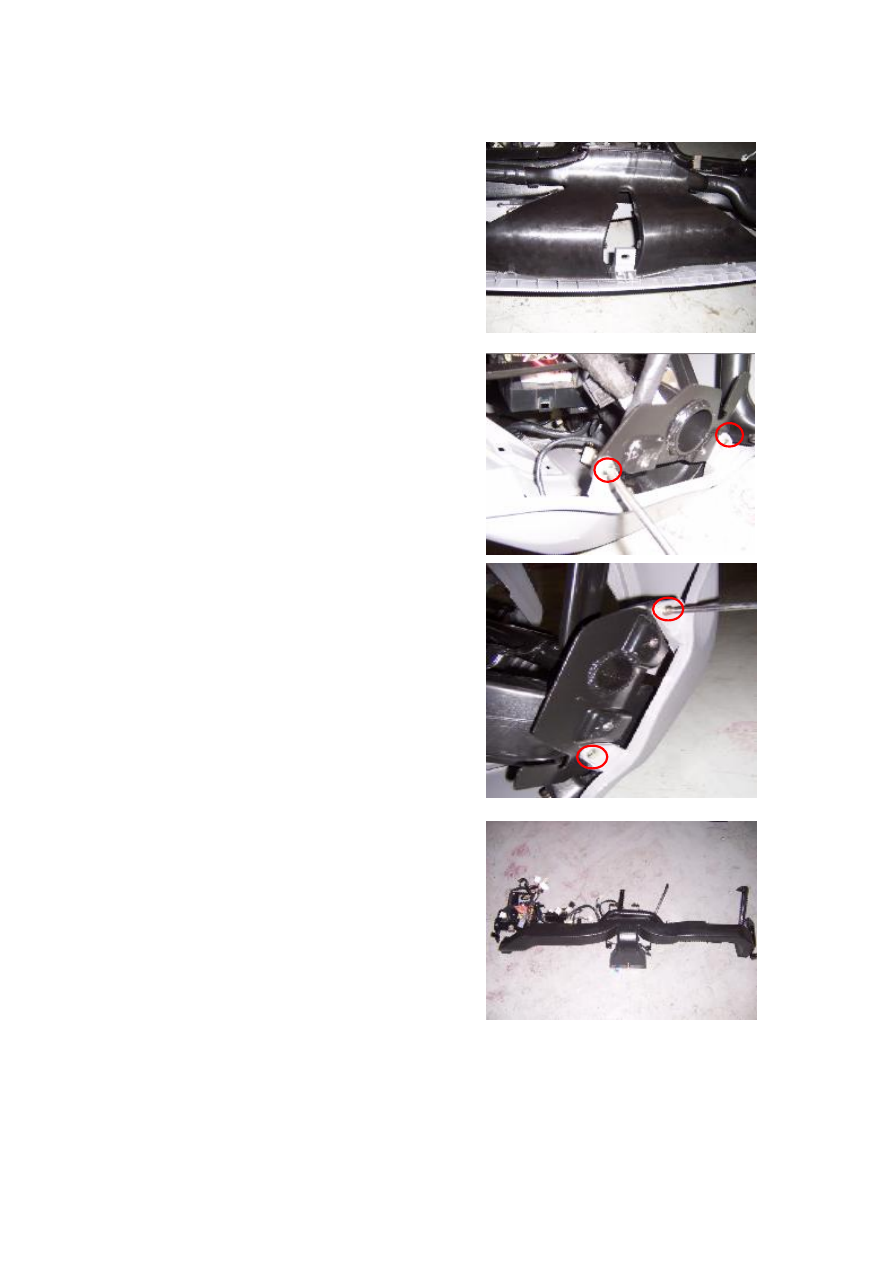

1.5. Loosen thefix screws of front air duct, and take off

the front air duct.







151





















1.6.  Loosen  four  screws  used  to  fix  the  instrument

panel from the both sides.





































1.7. Take off the cross beam and rear air duct.















1.8.  Remove  the  harness  with  10＃socket  wrench  and

flat head screwdriver.



2. Installation

Install it in the reverse order of removal.





152

Section 6  Evaporator Harness

I. Schematic Diagram of Harness



II. Definition of Main Connectors

Connector

Pin

Connect To

1

Fan motor + terminal

2

Fan position switch HI position

3

Governor resistor ML position

4

Governor resistor MH position

5

Governor resistor LO position

6

Sensor signal ground wire

7

Power ground wire

Complete

Vehicle

Connector

8

Sensor signal

1

ECU(17)

Temperature

Sensor,

2

ECU(22)

1

Motor – terminal

Fan Power

Supply

2

Motor + terminal

1

Power ground wire

2

Fan motor + terminal

3

Fan motor - terminal

Fan Relay

4

Fan position switch HI position

1

LO position

2

HI position

3

M1 position

Governor

Resistor

4

M2 position

Fan Power Supply

Fan Relay

Temperature Sensor

G

ov
er

n

o

r Re
si

st

or



Fan Power Supply

C

o

m

p

le

te

 V

eh

ic

le

 C

onn

ec

tor
