Chery QQ6 (S21) / S12LHD. Manual - part 28

109

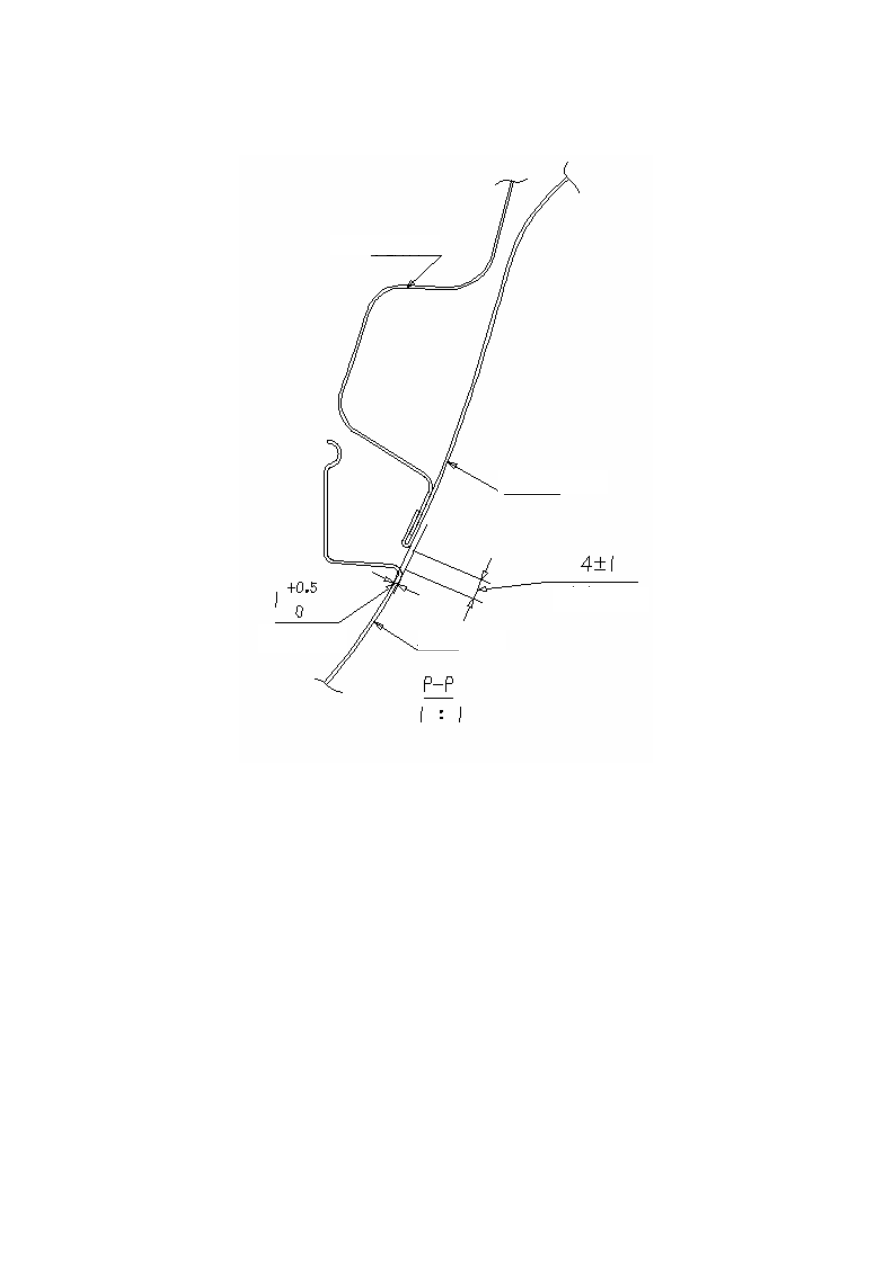

4.6    Clearances of Hood Outer Panel and fender at P-P are: 4±1mm; 0.75±0.75mm.

























Uniformity: 1.0

Uniformity: 0.5

Fender

Hood Outer Panel

Hood Inner Panel

110

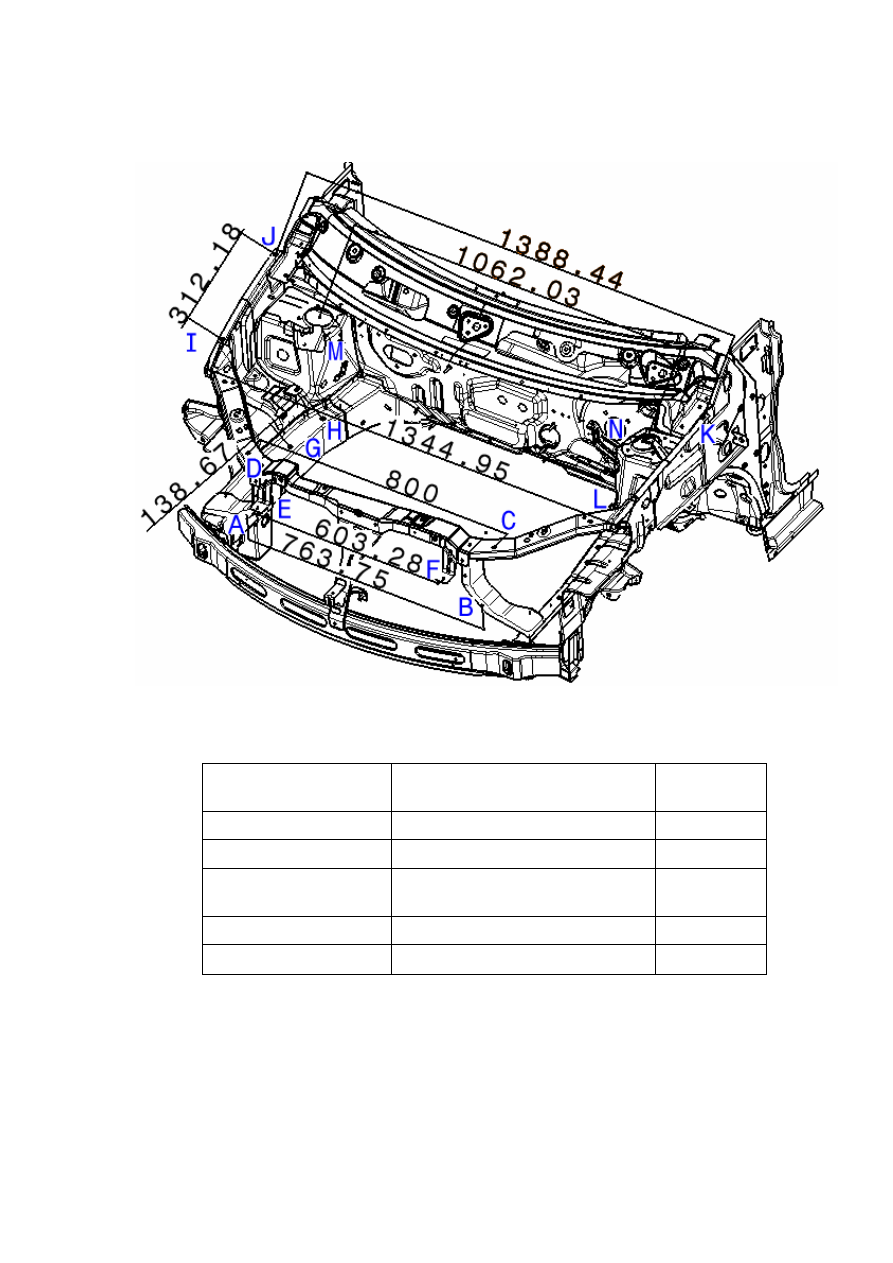

III. Dimension of Engine Compartment









No

Name

Hole Diameter

(mm)

A/B/C/D

Headlamp assembly hole

7

E/F

Bumper cross beam installation hole

7

G/H

Engine right suspension bracket

assembly hole

13

I/J/K/L

Fender installation hole

7

M/N

Shock absorber assembly hole

76













111

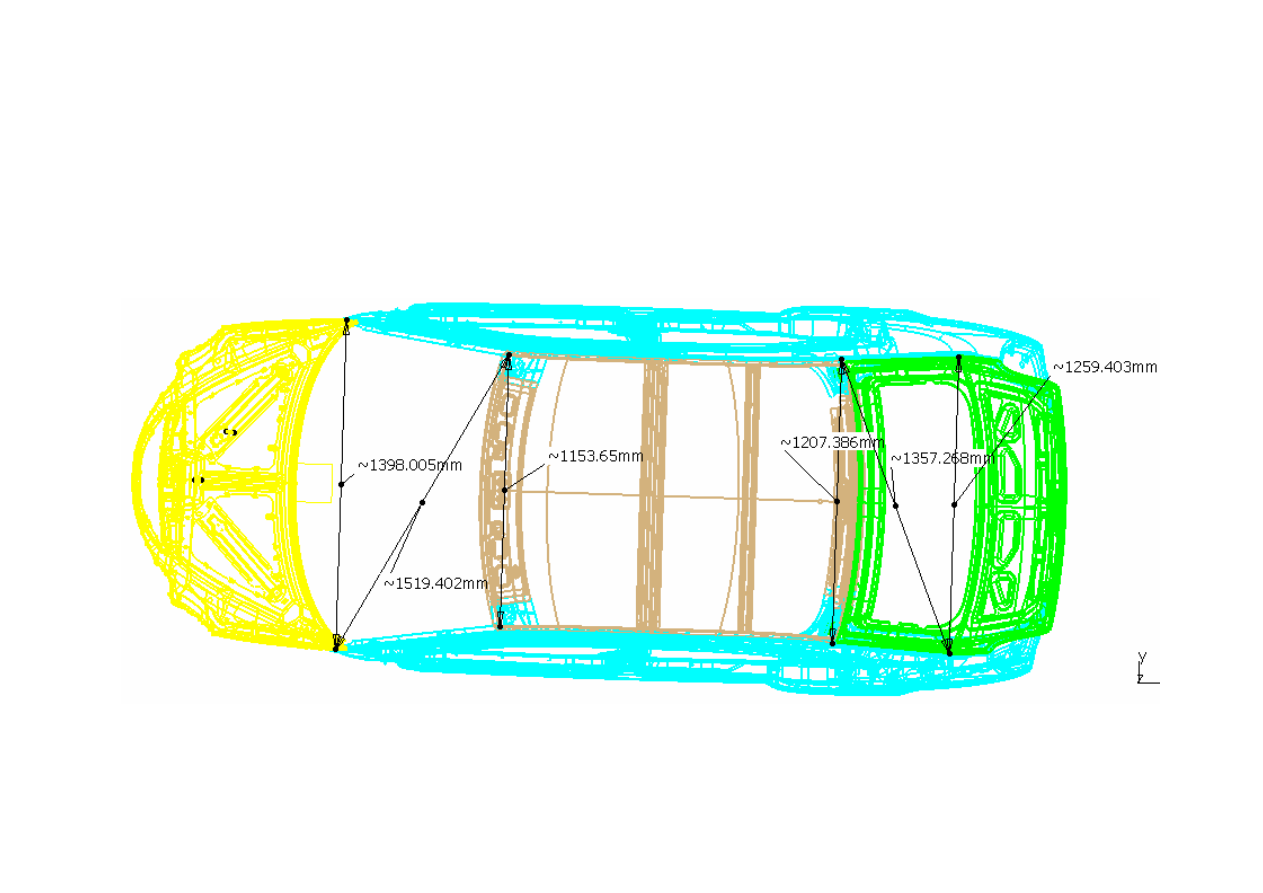

Windscreen Dimension























112

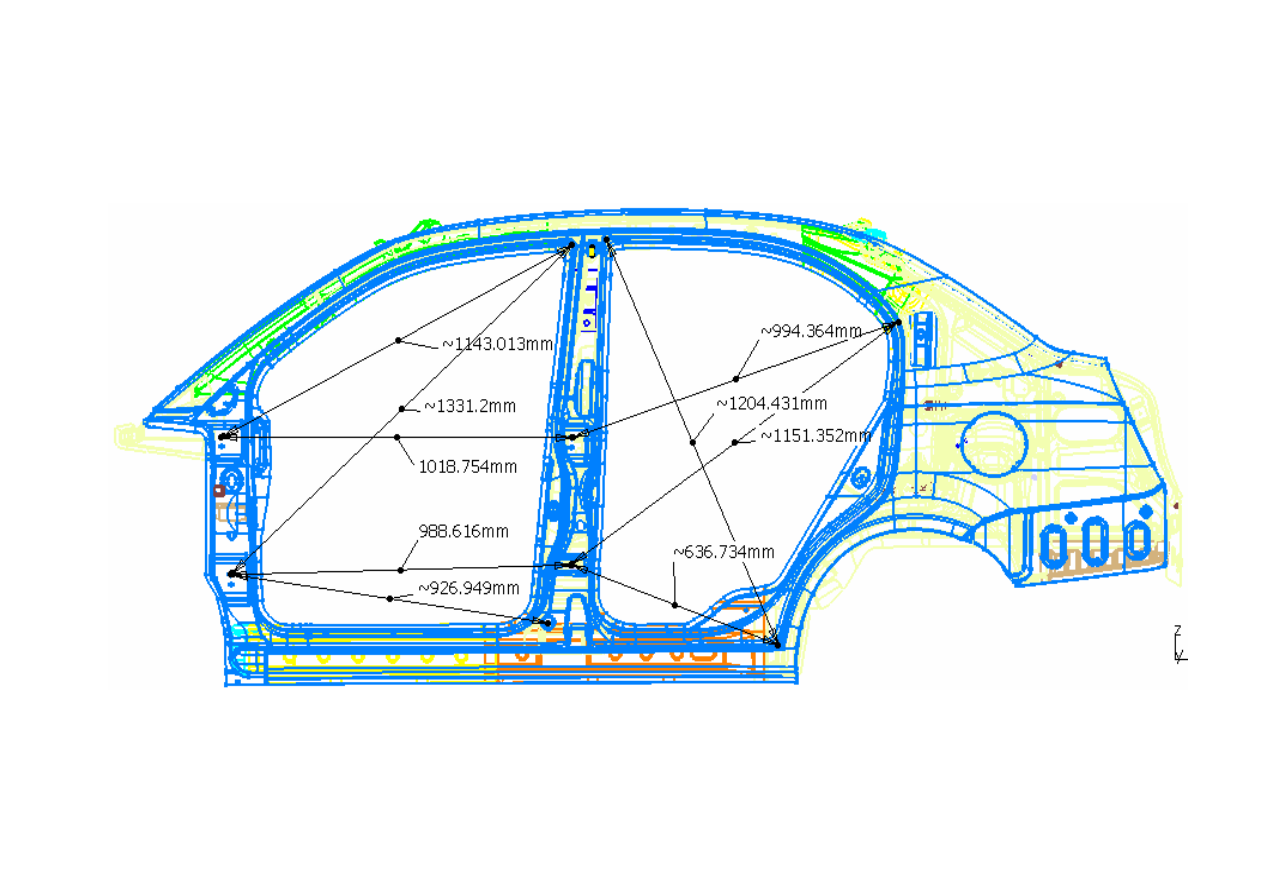

V. Dimension of Opening of Each Part
