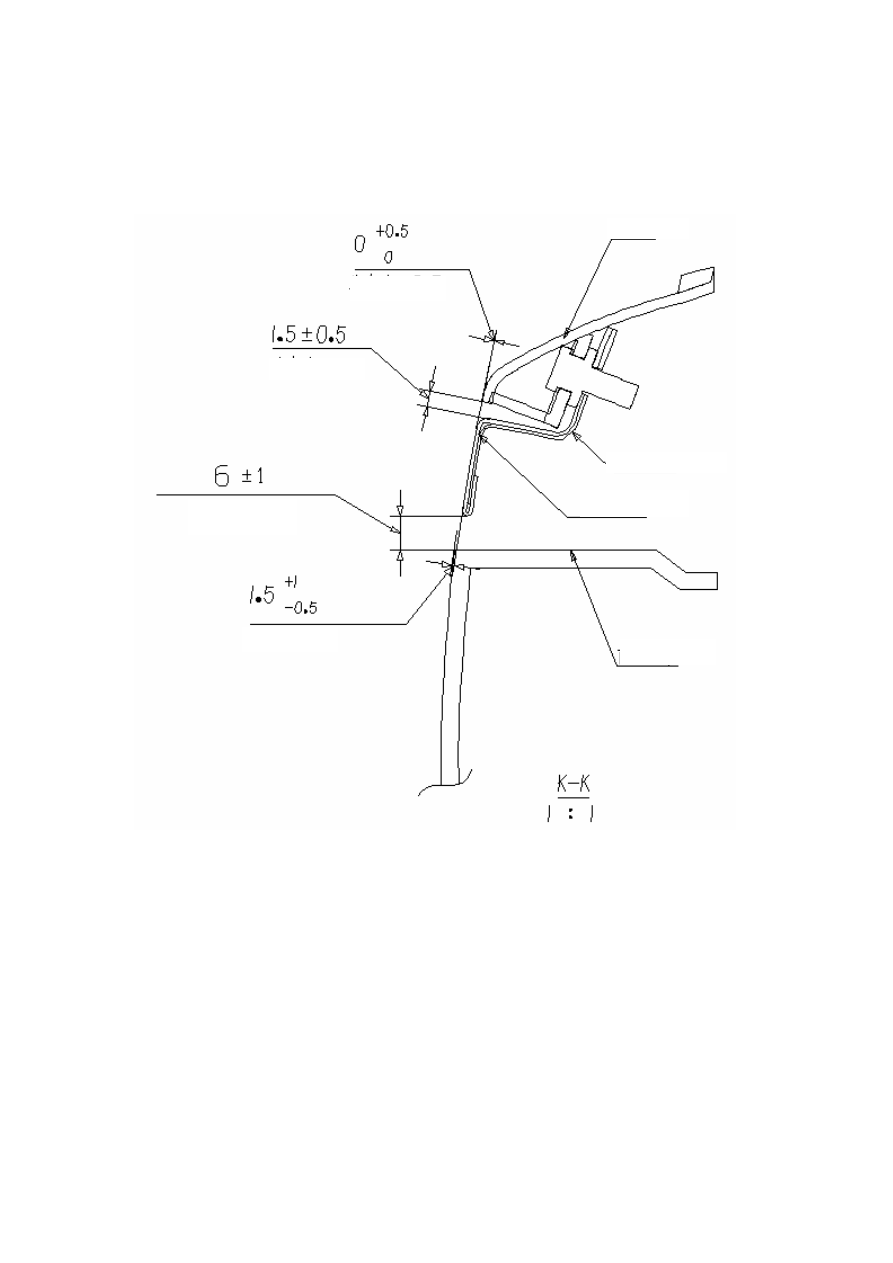

4.1    Clearances of grille and hood outer panel at K-K are: 0.25±0.25mm; 1.5±0.5mm,
respectively.
Clearances  of  hood  outer  panel  and  front  bumper  are:  6±1mm;  1.75±0.75mm,
respectively.

































Uniformity: 1.0

Uniformity: 1.0

Uniformity: 0.5

Uniformity: 0.5

Front Bumper

Hood Inner Panel

Hood Outer Panel

Grille

106

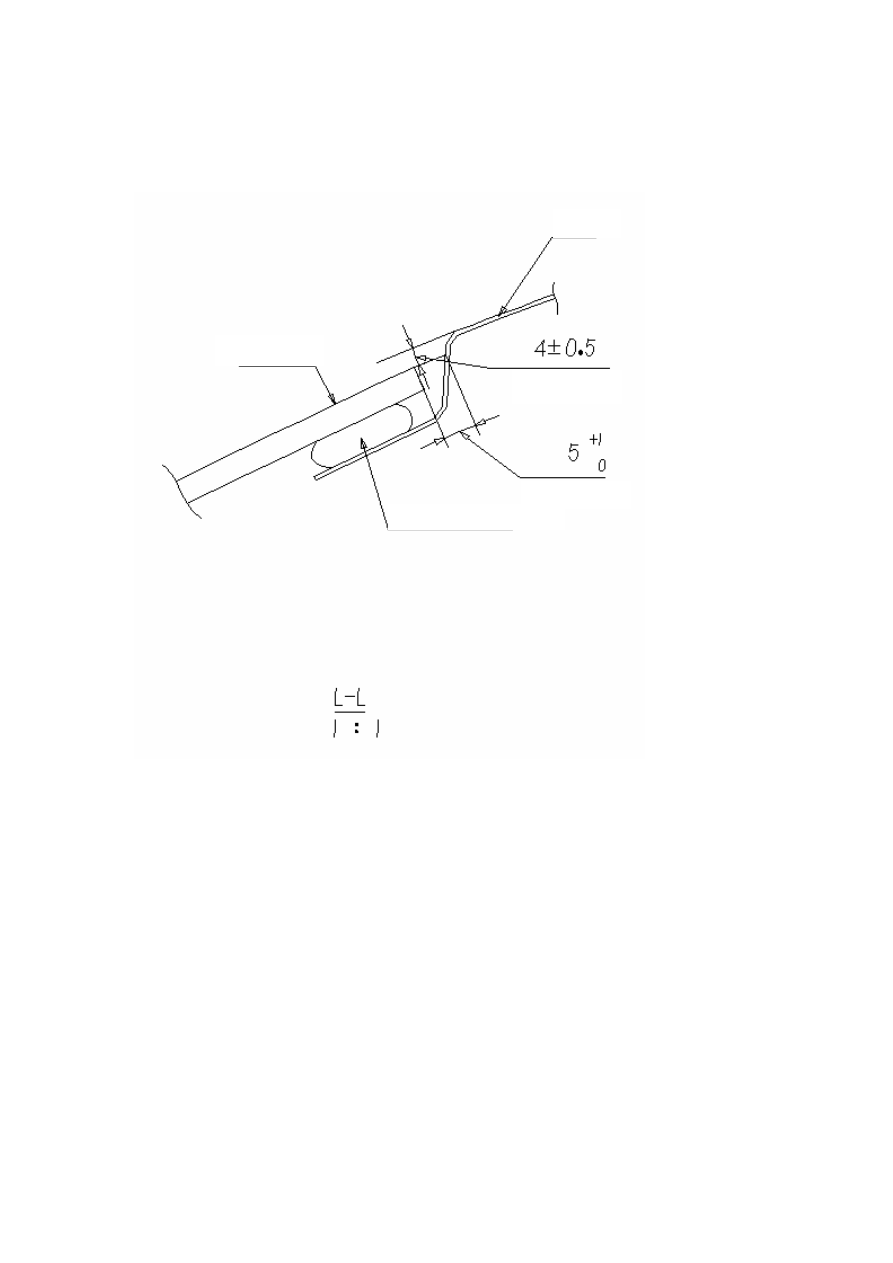

4.2    The  fit  clearances  of  top  cap  and  front  windscreen  at  U-U  are:  4±0.5mm;
4.5±0.5mm, respectively.







Uniformity: 1.0

Uniformity: 0.5

Front Windscreen Fixing Glue

Front Windscreen

Top Cap

107

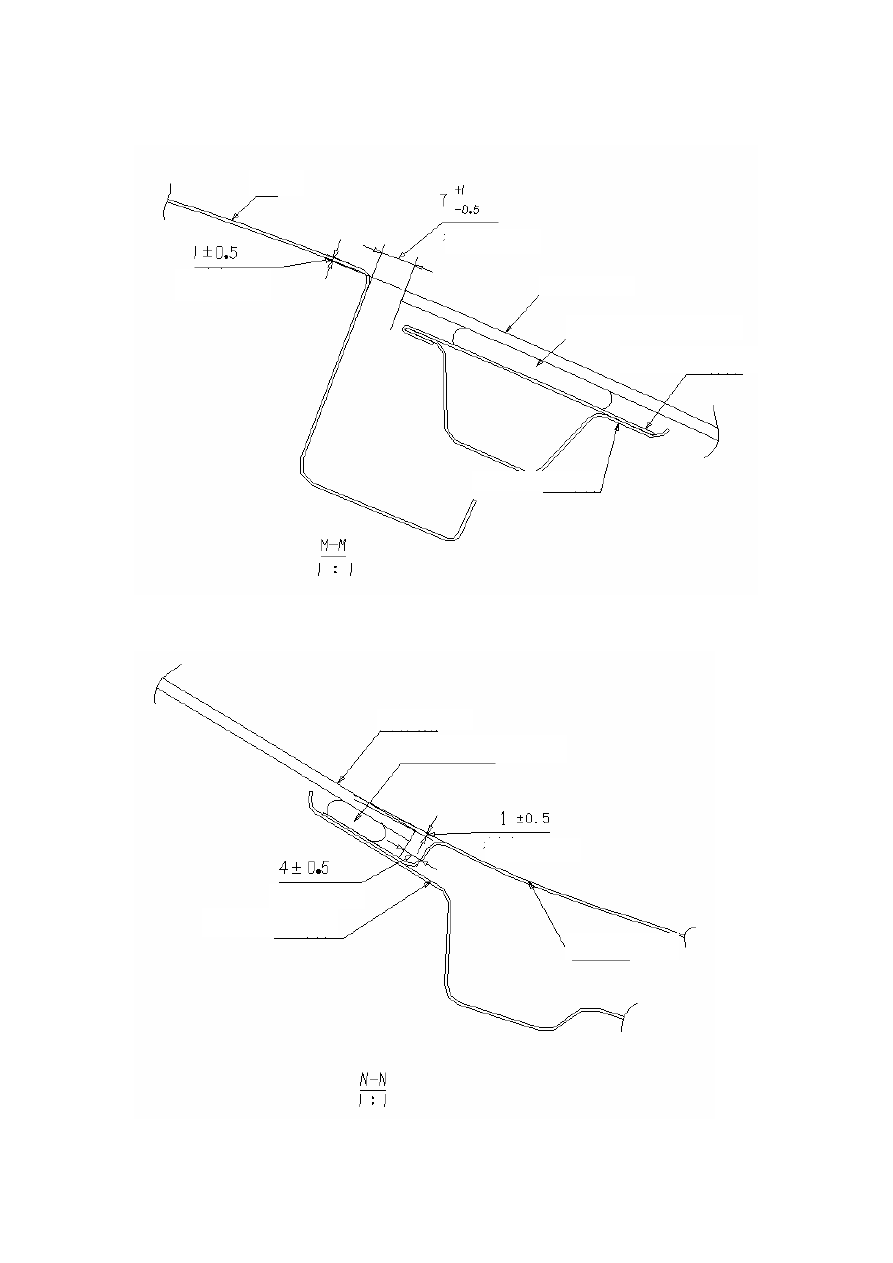

4.3    Clearance  of  top  cap  and  rea windscreen at M-M  are:  1±0.5mm;  6.75±0.75mm
respectively.





4.4

  Clearances of rear windscreen and back door outer panel at N-N are: 1±0.5 mm; 4±0.5 mm

respectively.



Uniformity: 1.0

Uniformity: 0.5

Back Door Inner Panel

Back Door Outer Panel

Rear Windscreen

Rear Windscreen Fixing Glue

Rear Windscreen

Uniformity: 0.5

Rear Windscreen Fixing Glue

Back Door Outer Panel

Back Door Inner Panel

Top Cap

Uniformity: 1.0

108

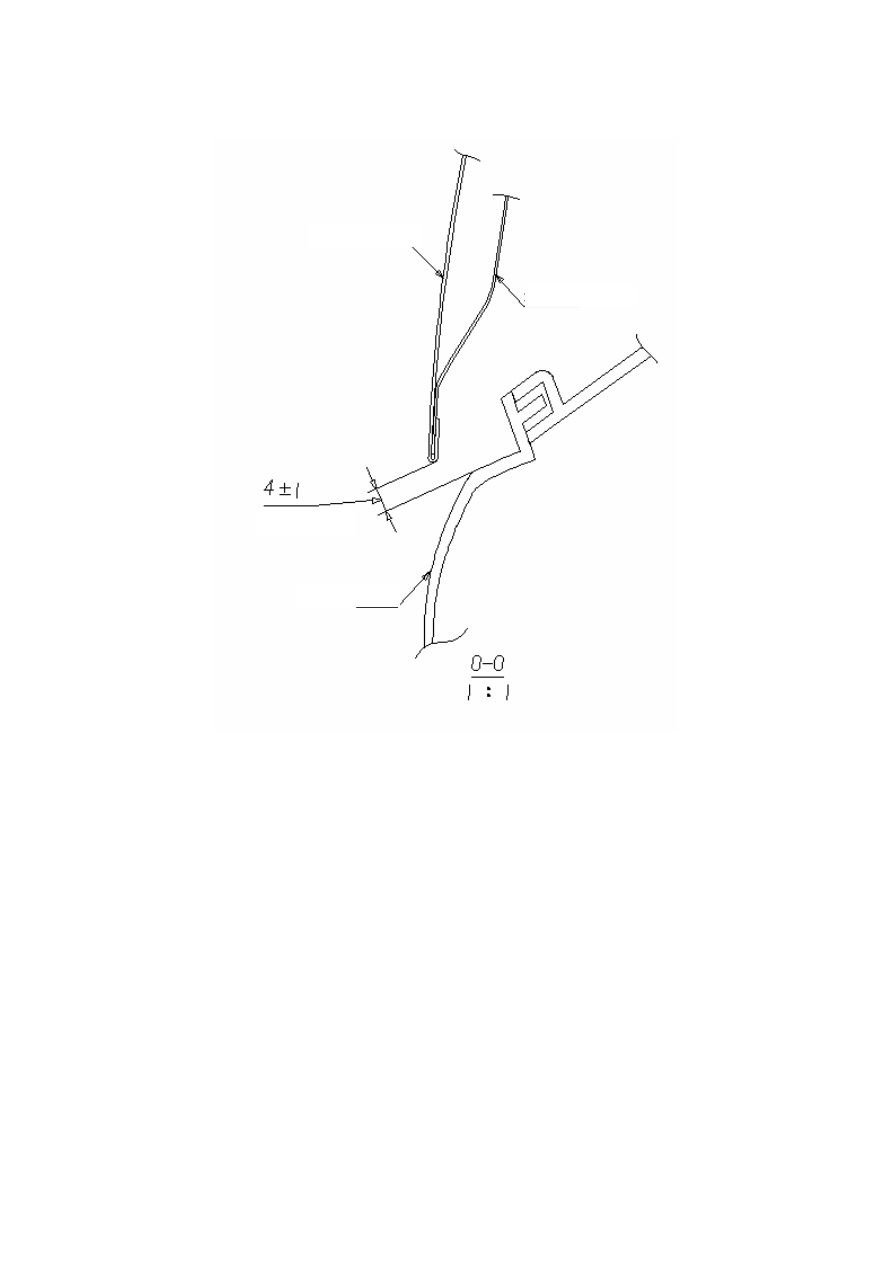

4.5    Clearance between the hood outer panel and low beam lamp at O-O: 4±1mm





















Hood Outer Panel

Hood Inner Panel

Uniformity: 1.0

Low Beam Lamp
