Chery QQ6 (S21) / S12LHD. Manual - part 22

85

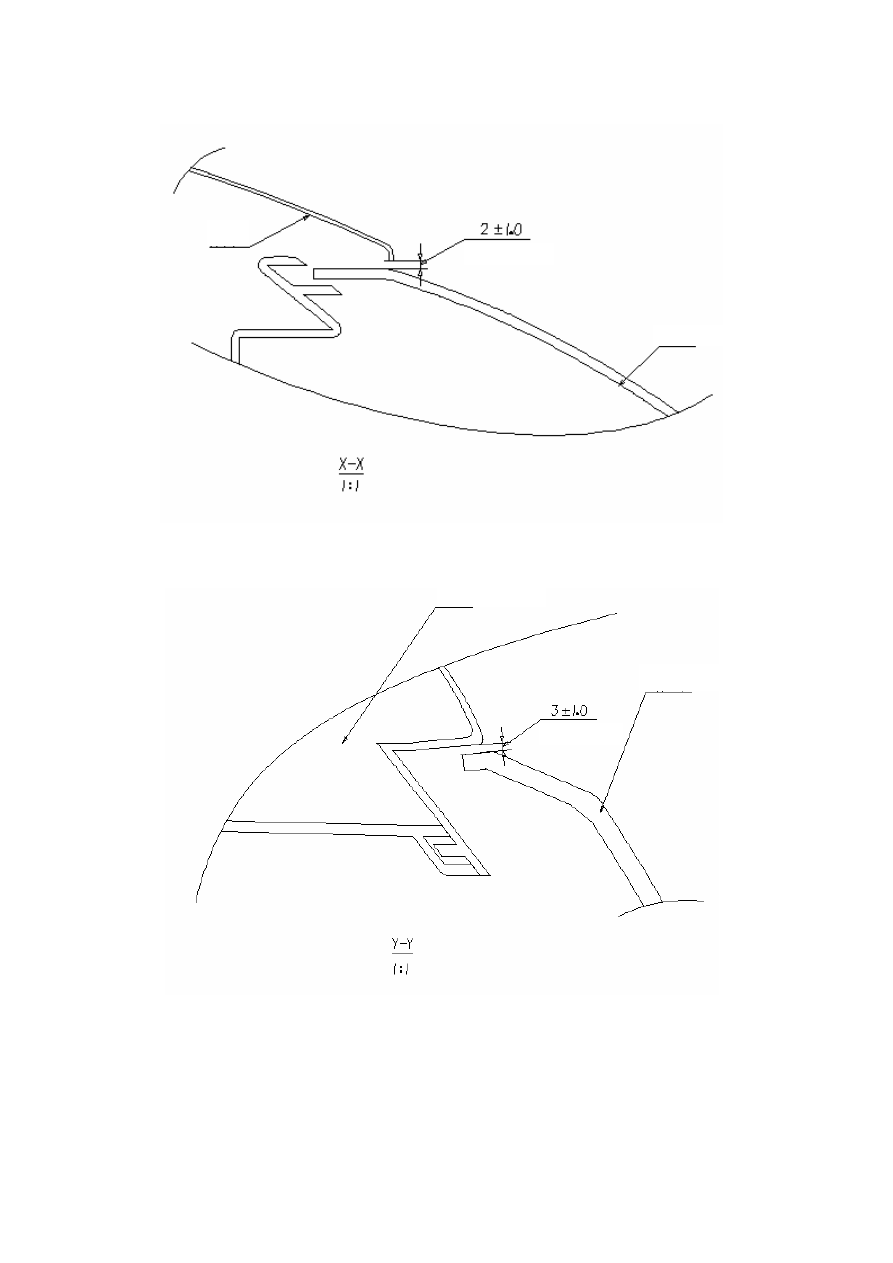

a)    Clearance between low beam lamp and front fender at X-X: 2±1mm



1.4    Clearance between low beam lamp and front bumper at Y-Y: 8±1mm












Uniformity:1.0

Uniformity:1.0

Fender

Low Beam Lamp

Low Beam Lamp

Front Bumper

86

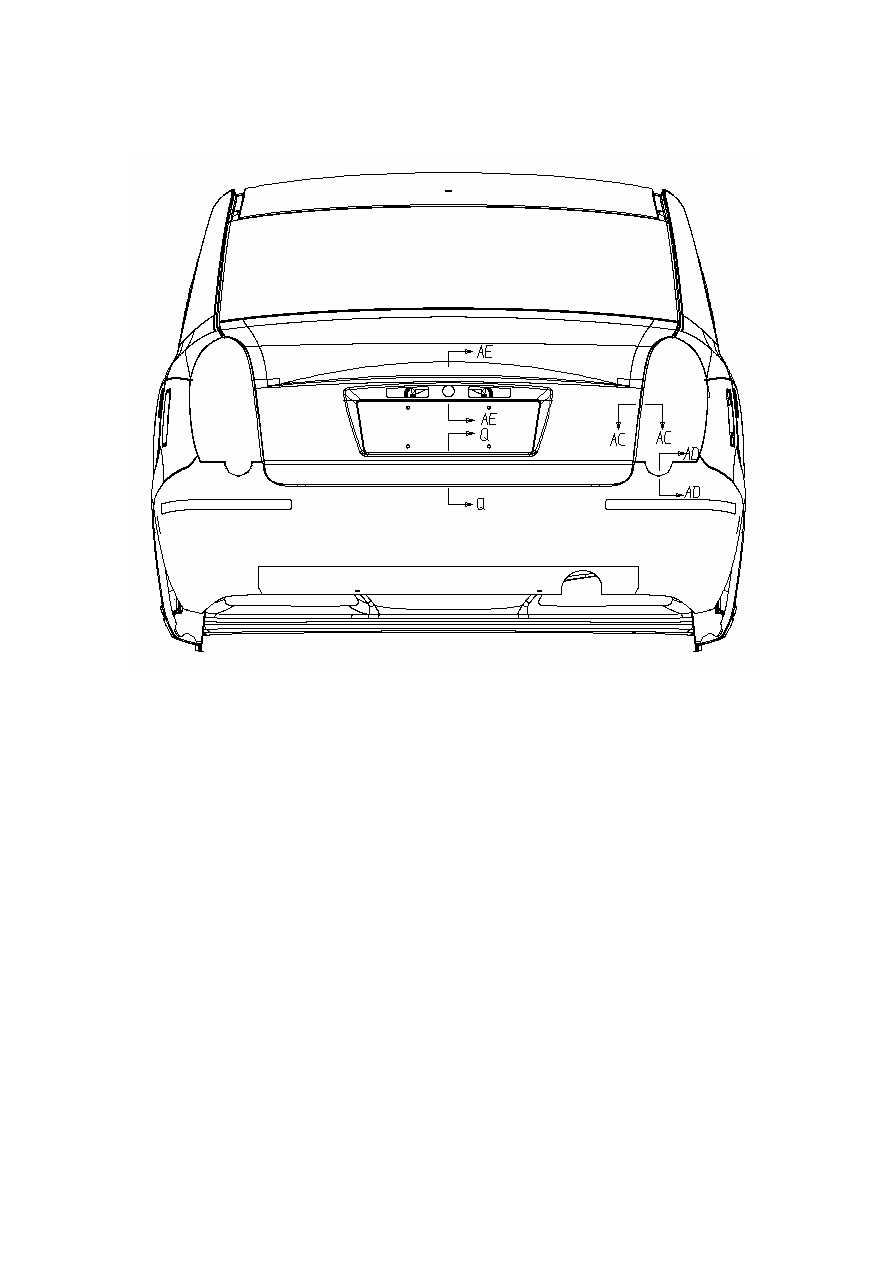

2. Rear View





87

a)    Clearance between tail lamp and back door at AC-AC: 4±1mm



Uniformity: 1.0

Tail Lamp

Back  Door  inner  panel

Back  Door  outer  panel

88

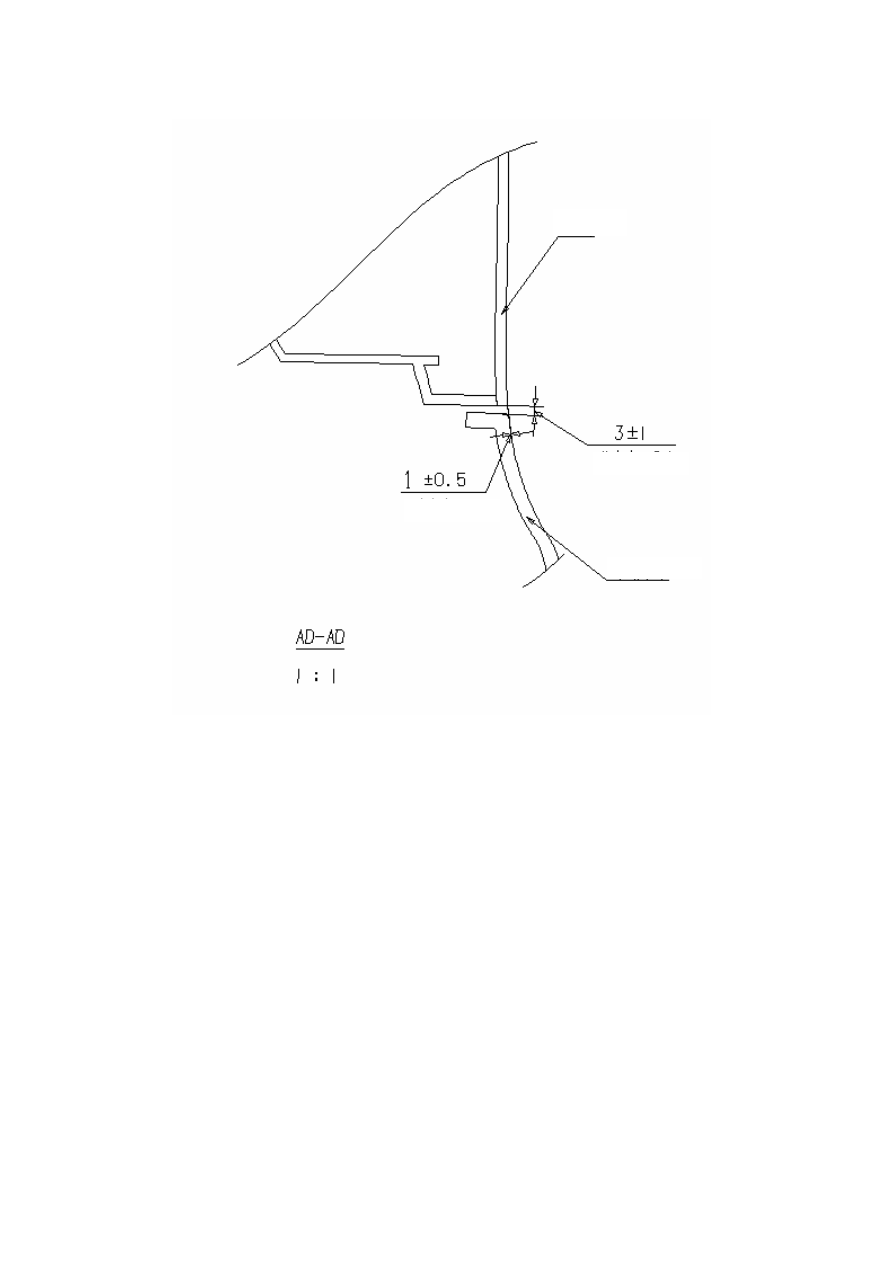

2.2    Fit clearance between tail lamp and rear bumper at AD-AD: 3±1mm



Tail Lamp

Uniformity:0.5

Uniformity:0.5

Rear Bumper
