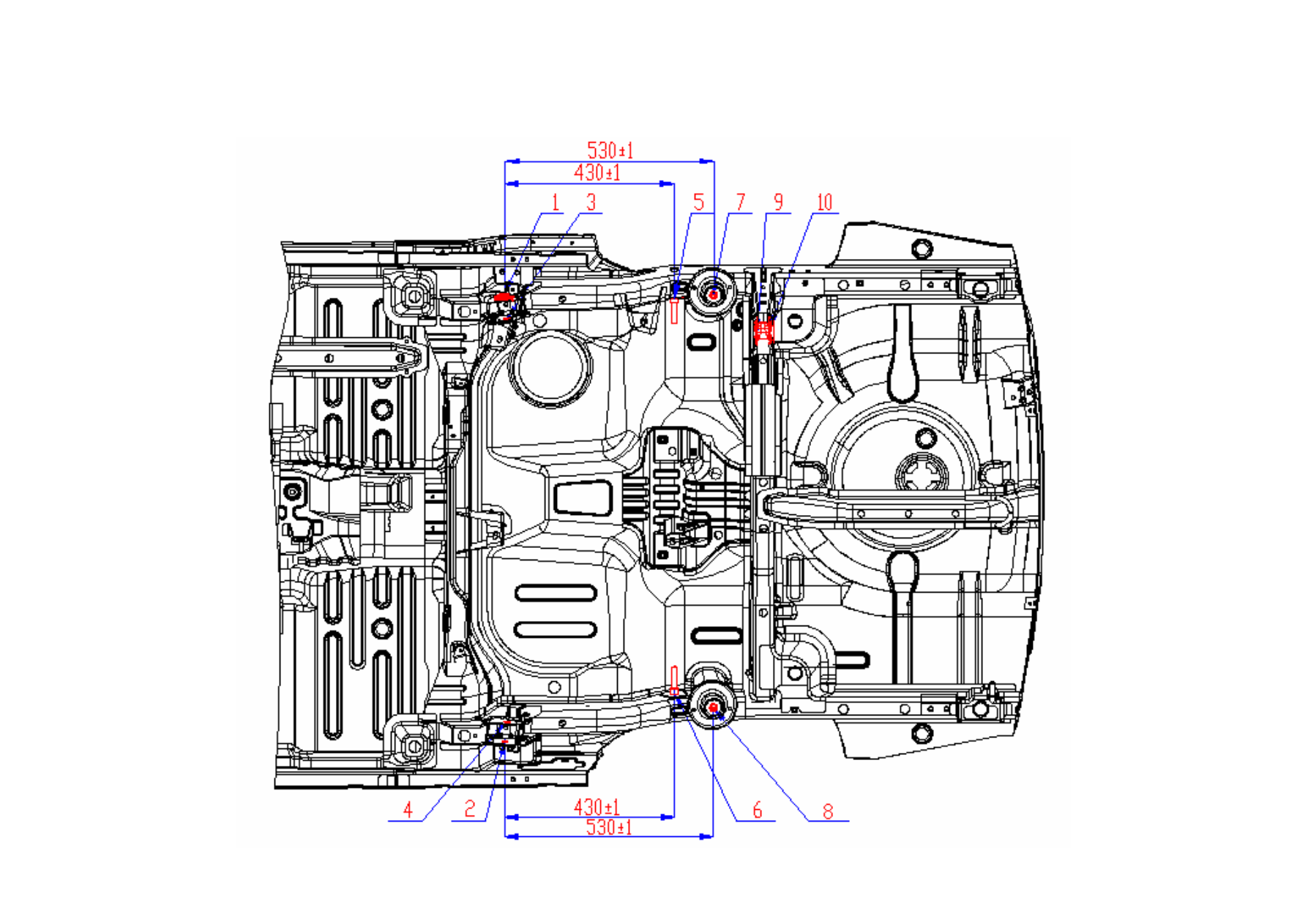

2. Rear



82

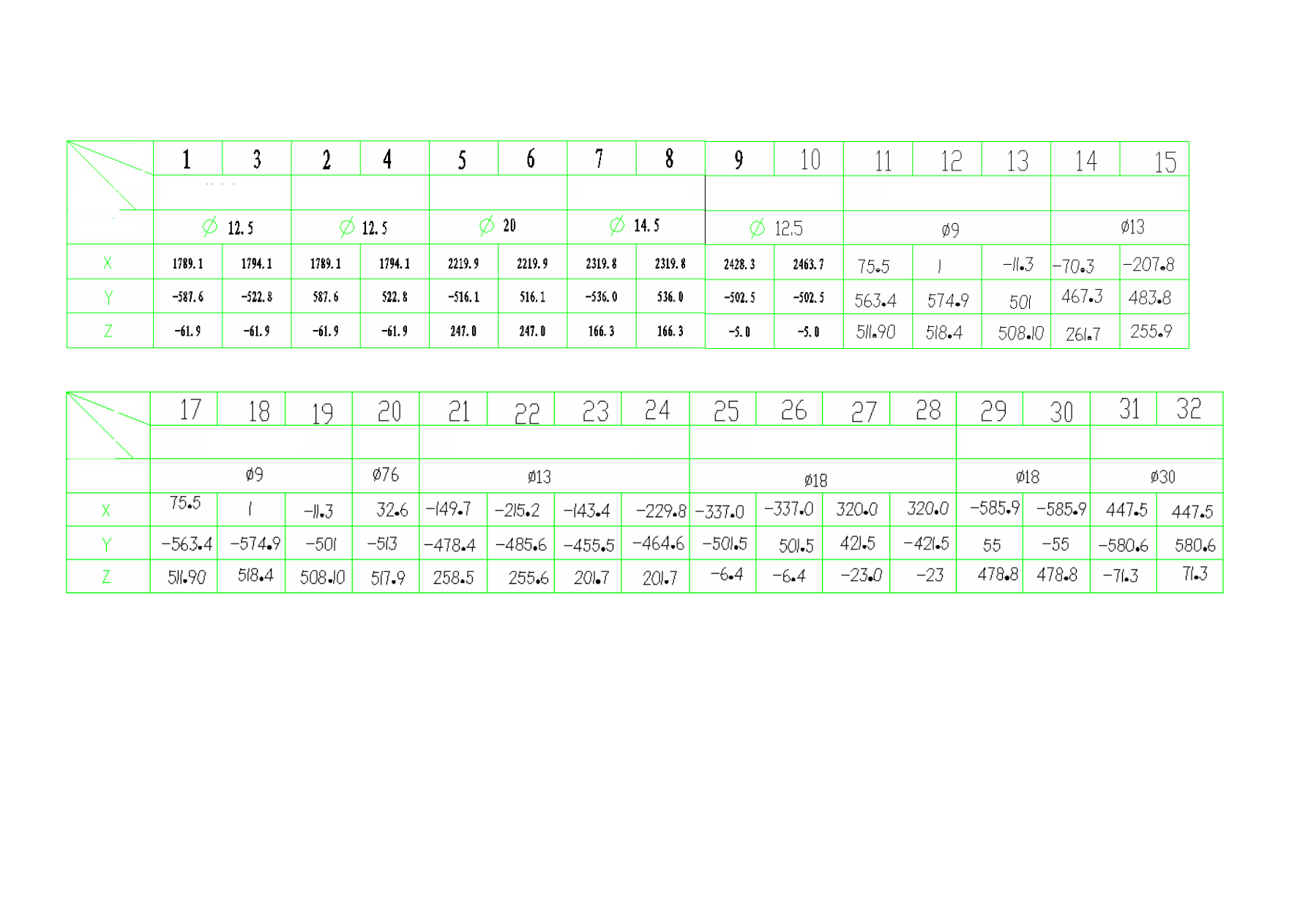

3. Size of Control Point





Size of Hole

S/N

Coordinate



Name

S/N

Name

Coordinate



Size of Hole

Rear Left Trailing Arm Hole

Rear Right Trailing Arm Hole

Rear Bumper Installation Hole

Bumper Hole

Rear Bumper Block Hole

Bumper Spring Hole

Engine Suspension Installation Hole



Sub-frame Installation Hole

Engine Suspension Installation Hole

Bumper Spring Hole

Rear Crossbearer Installation Hole

Radiator Upper Crossbeam

Mid-bearer Installation Hole

Paintwork Process Hole

83

II. Body Assembly Dimension

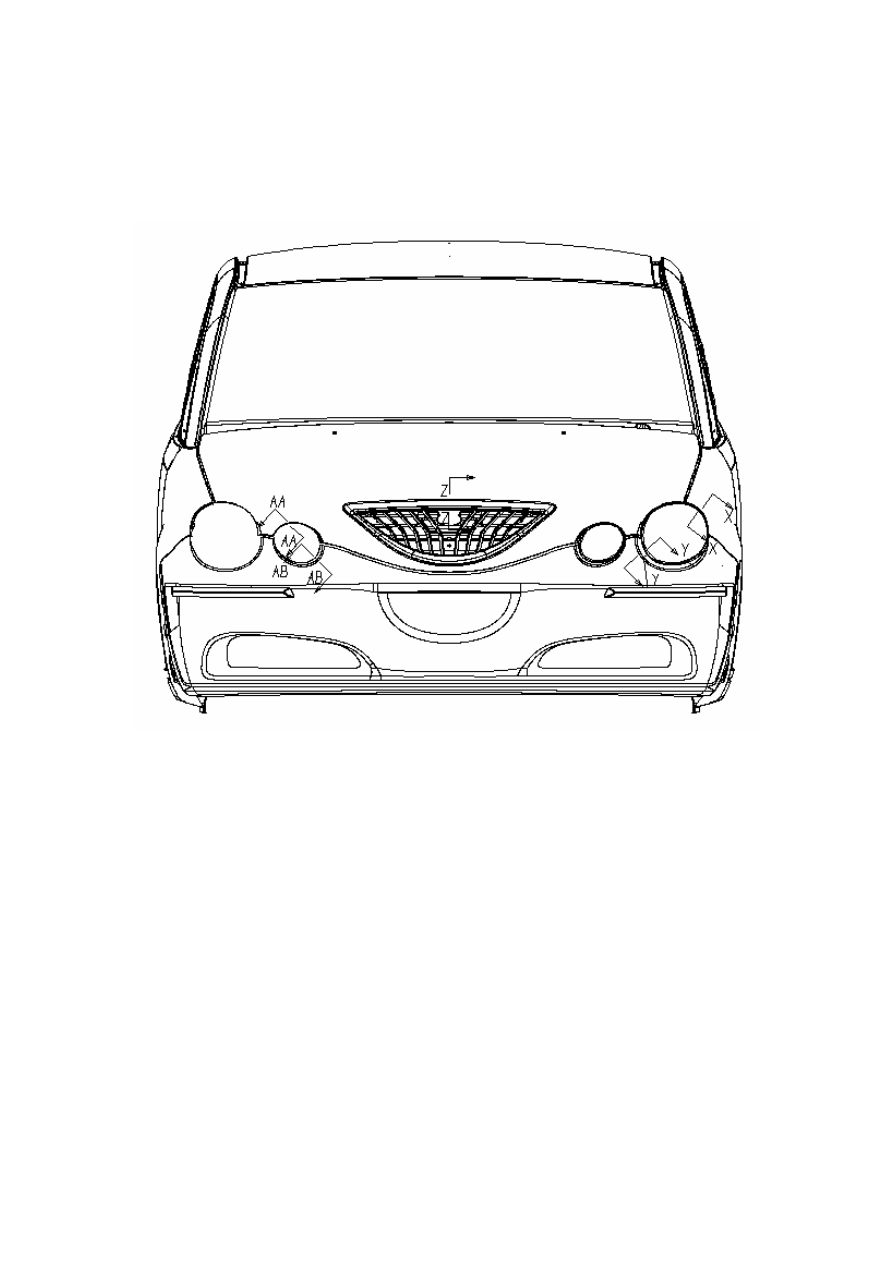

1. Front View



84

1.1



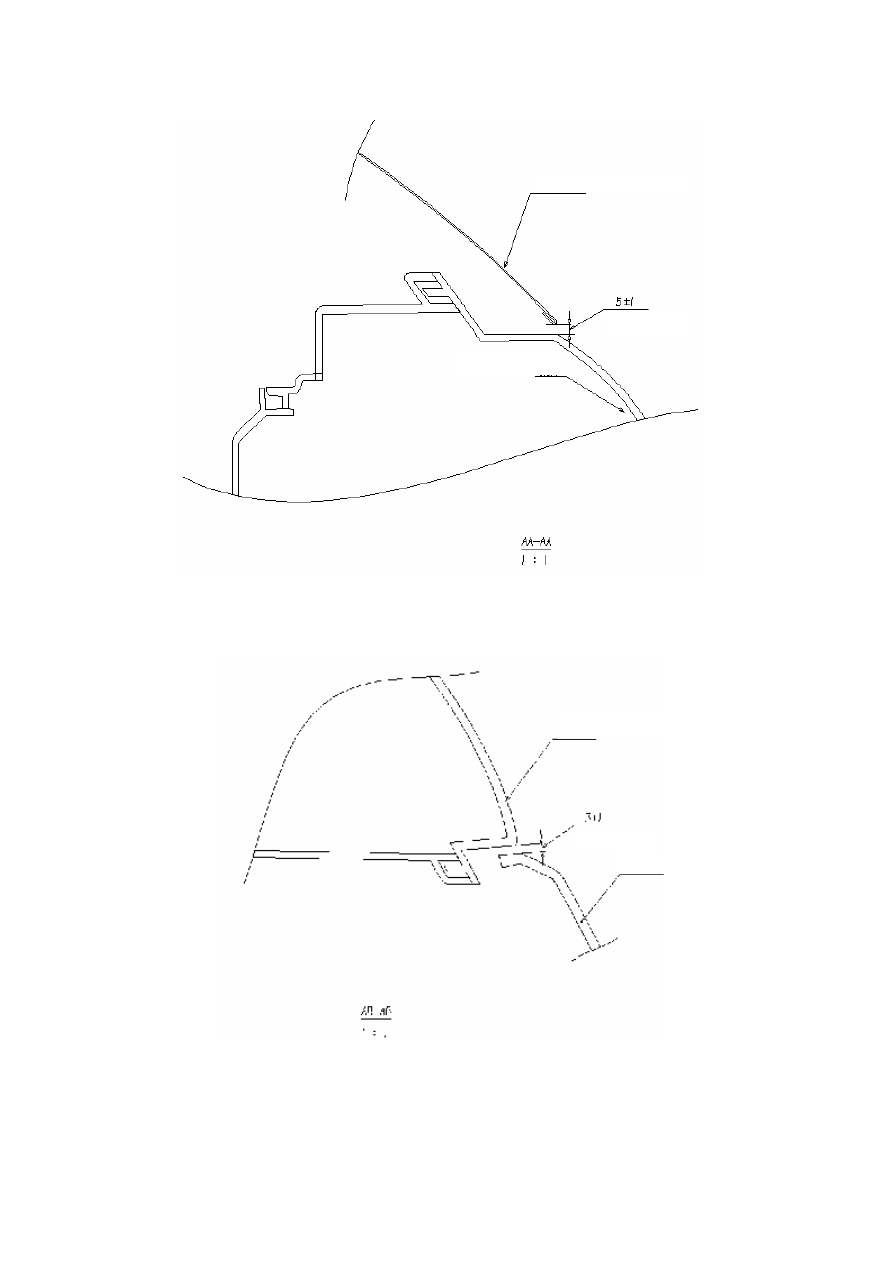

Clearance between high beam lamp and engine hood at AA-AA: 5±1 mm





1.2    Clearance between high beam lamp and front bumper at AB-AB: 3±1mm







Engine Hood Outer Plate

High Beam Lamp

Uniformity:1.0

Uniformity:1.0

High Beam Lamp

Front Bumper
