Chery IndiS (S18D) . Manual - part 8





Chapter V Removal and Installation of Outside Lamps

I. Preparations

Tools: socket wrench, cross screwdriver and etc.

II. Precautions

2.1. Wear necessary appliance for labor protection to prevent from accidents.

2.2. Try to avoid scratching the paint surface of the bumper when removing it.

2.3. Pay attention not to scratch the headlamp surface during removal or placing it.

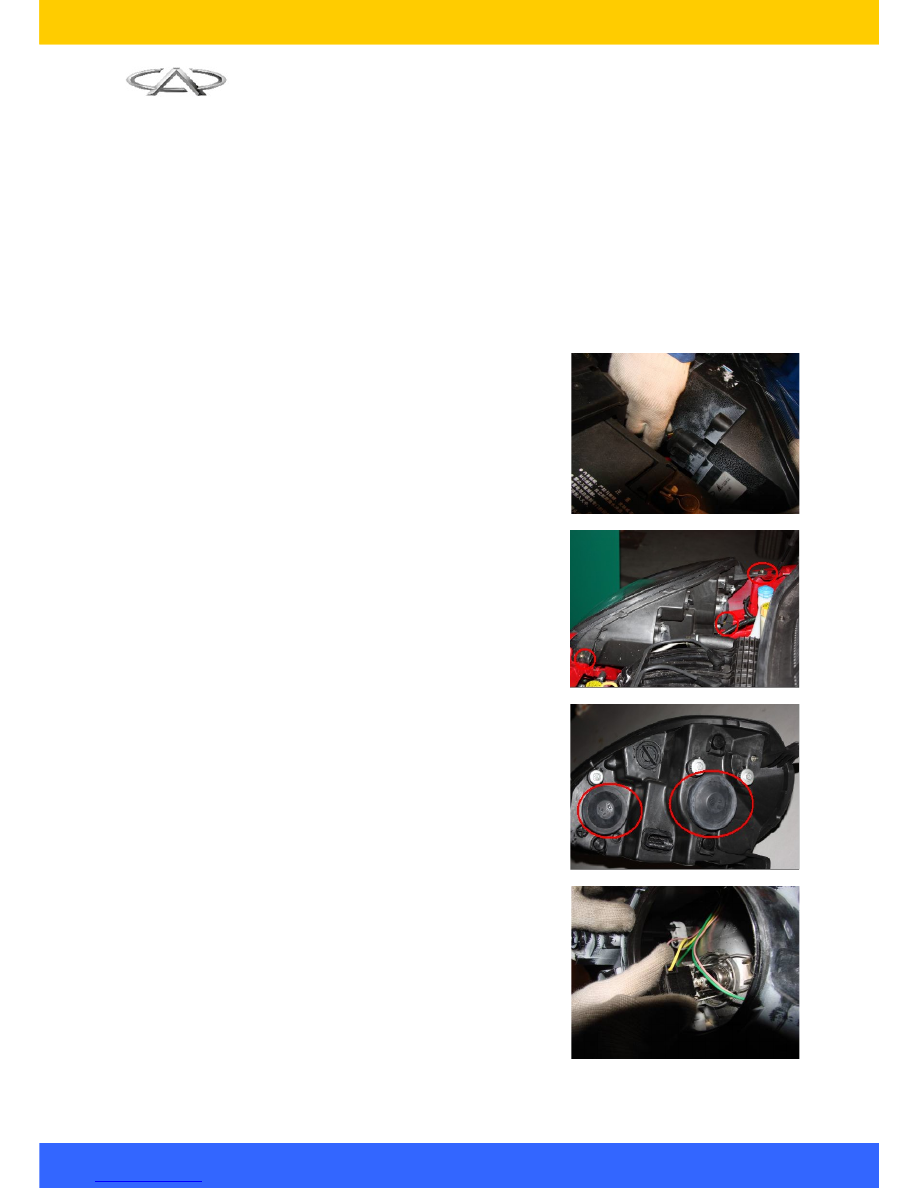

III. Removal Procedure of Headlamp

3.1. Remove   the   headlamp   wiring   harness

connector.

3.2. Remove the three headlamp fixing screws on

the   engine   compartment   cross   beam   and
fender   with  10#  socket   wrench  and  remove
the headlamp.

3.3. Open the headlamp high beam holder shield

by hand.

3.4. Disconnect   the   connector   of   high   and   low

beam lamp holder.

29







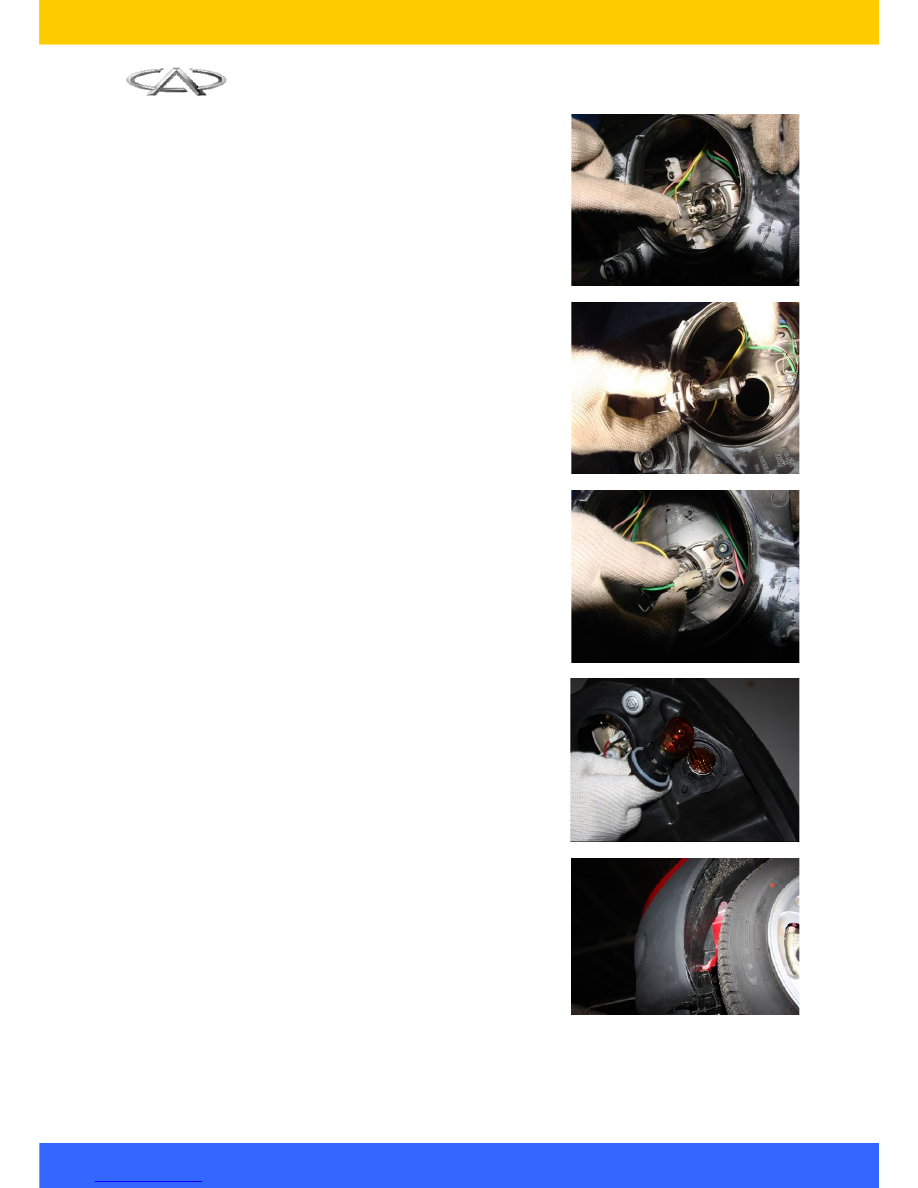

3.5. Press down the bulb fixing clip by hand and

turn   the   clip   over   to   take   out   the   high/low
beam bulb.

3.8 Pull off the front position lamp wirning harness

connector and remove the front position lamp
bulb.

3.9. Screw off the turn signal lamp holder by hand

and can replace the turn signal lamp bulb.

IV. Removal of Front Fog Lamp

4.1. Remove the front wheel mud guard.

30







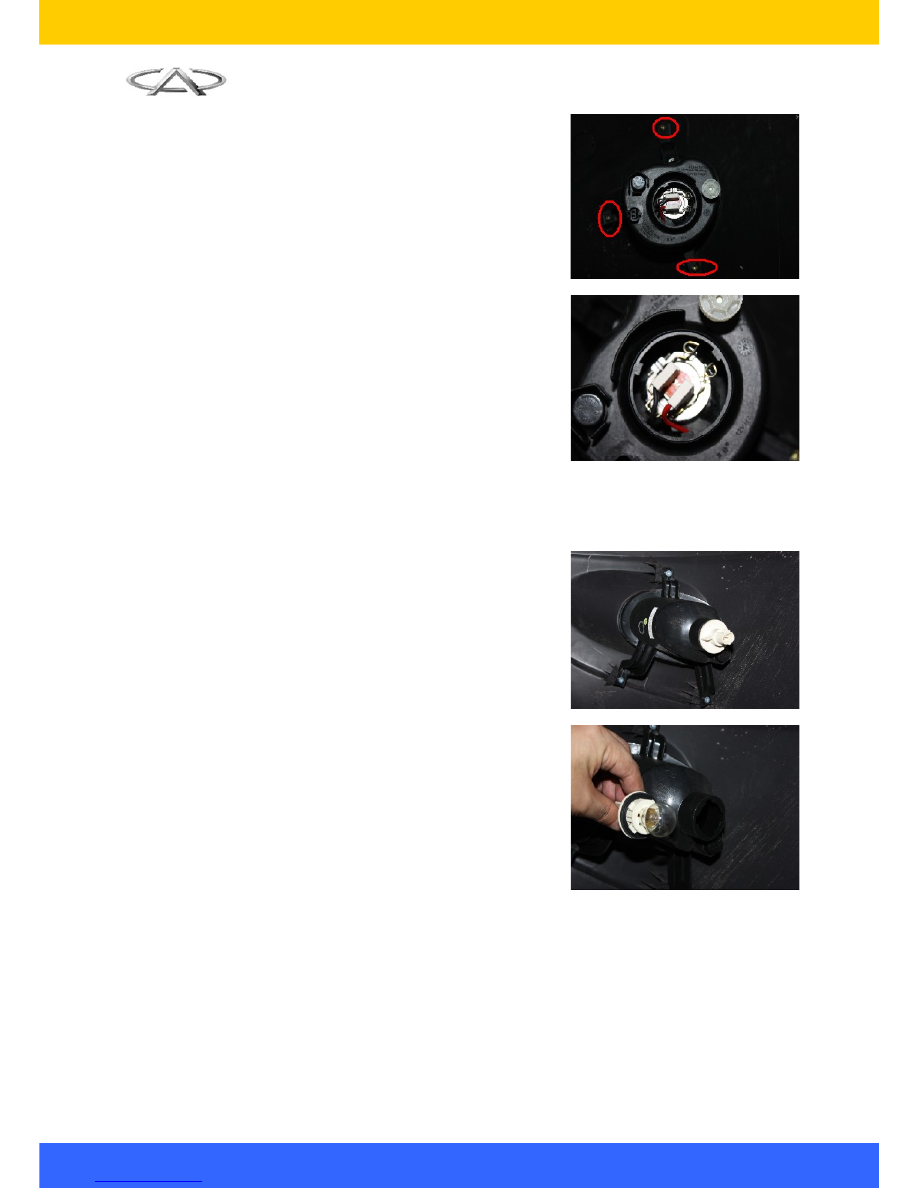

4.2. Remove   the   front   fog   lamp   fixing   boltr   with

cross   screwdriver   to   remove   the   front   fog
lamp.

4.3. Press down the bulb fixing clip by hand and

turn   the   clip   over   to   take   out   the   high/low
beam bulb.

V. Removal of Rear Fog Lamp

5.1. Remove   the   rear   bumper   (see   the   removal

and installation of rear bumper for details)

5.2. Remove   the   rear   fog   lamp   fixing   bolts   with

cross screwdriver and remove the fog lamp.

5.3. Rotate   the   rear   fog   lamp   holder   in   anti-

clockwise   direction   to   remove   the   rear   fog
lamp bulb.

31







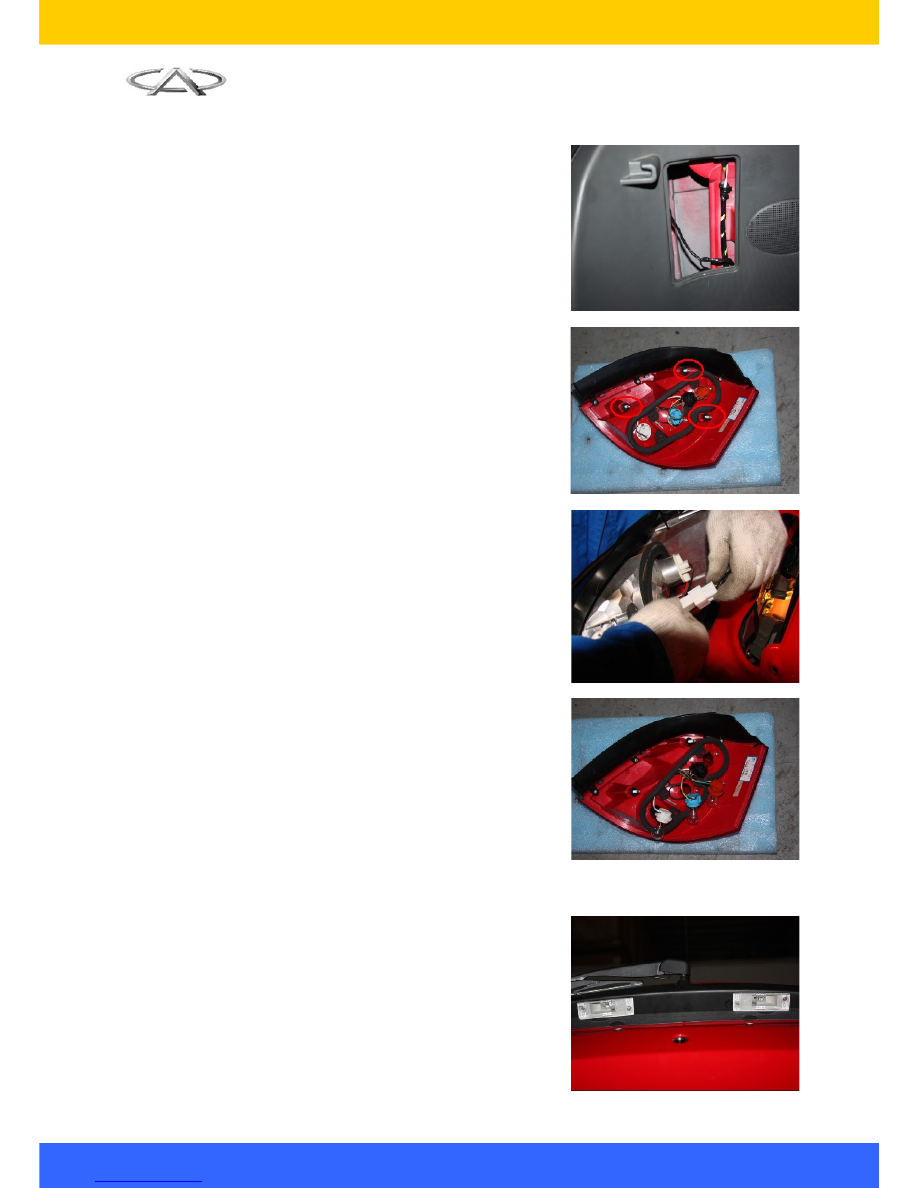

VI Removal of Tail Lamp

6.1. Remove the baffle on luggage boot inner tail

lamp.

6.2.Remove   the   three   nuts   fixing   tail   lamp   in

luggage   boot   compartment   with   10$   socket
wrench.

6.3. Pull off the tail lamp wiring harness connector

and remove the tail lamp assembly.

6.4. Rotate the bulb seat anti-clockwise by hand to

remove the bulb.

Ⅶ. Removal of License Lamp

7.1. Use   a   cross   screwdriver   to   remove   the

license lamp fixing bolts.

32
