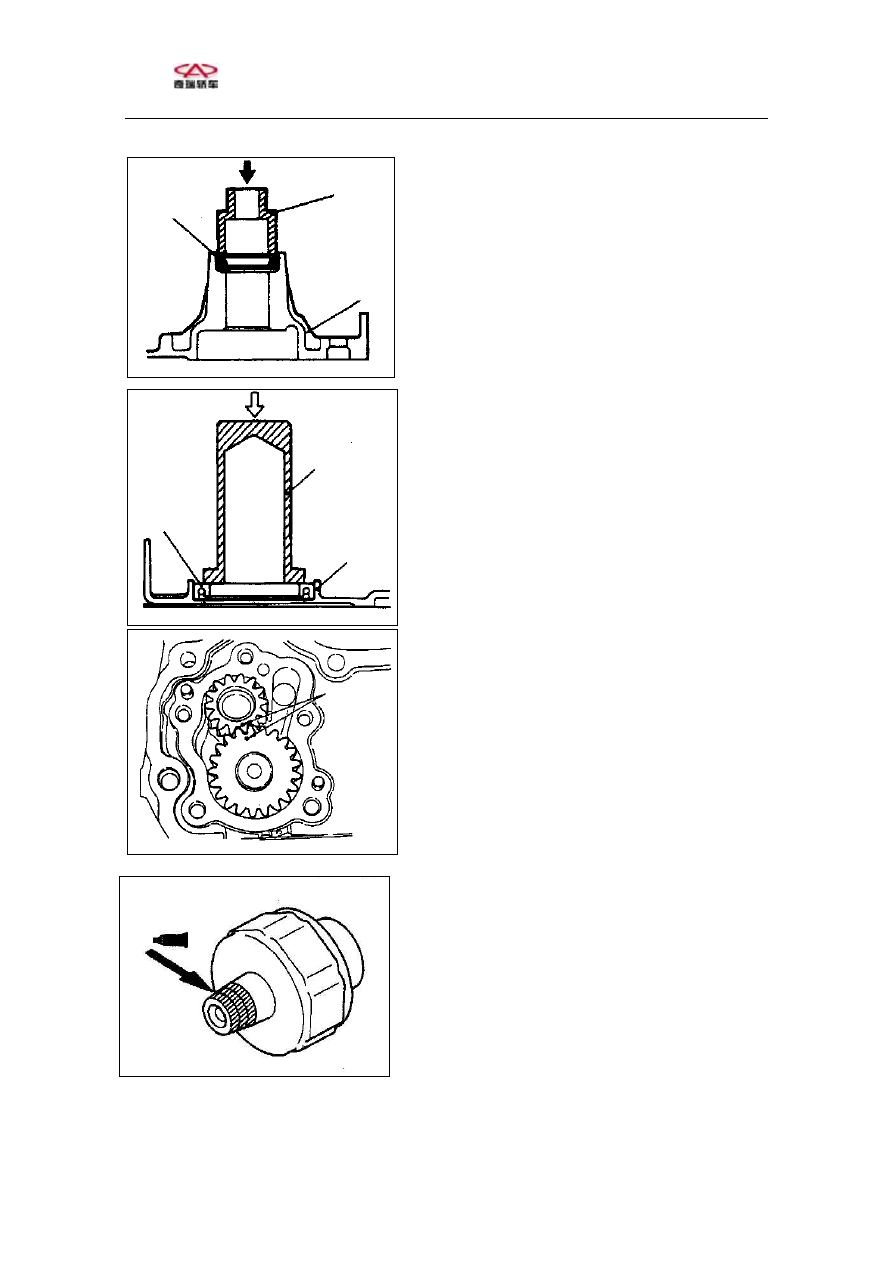

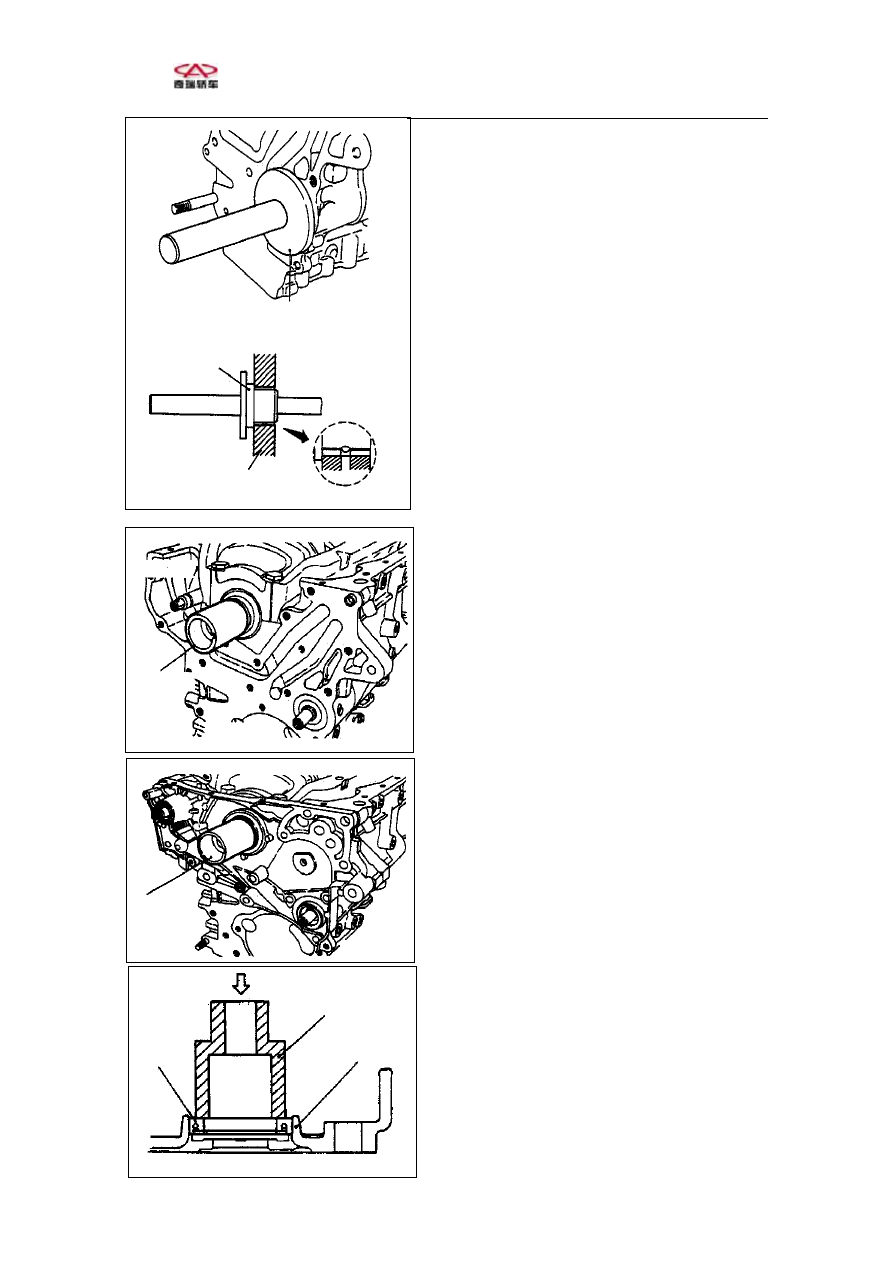

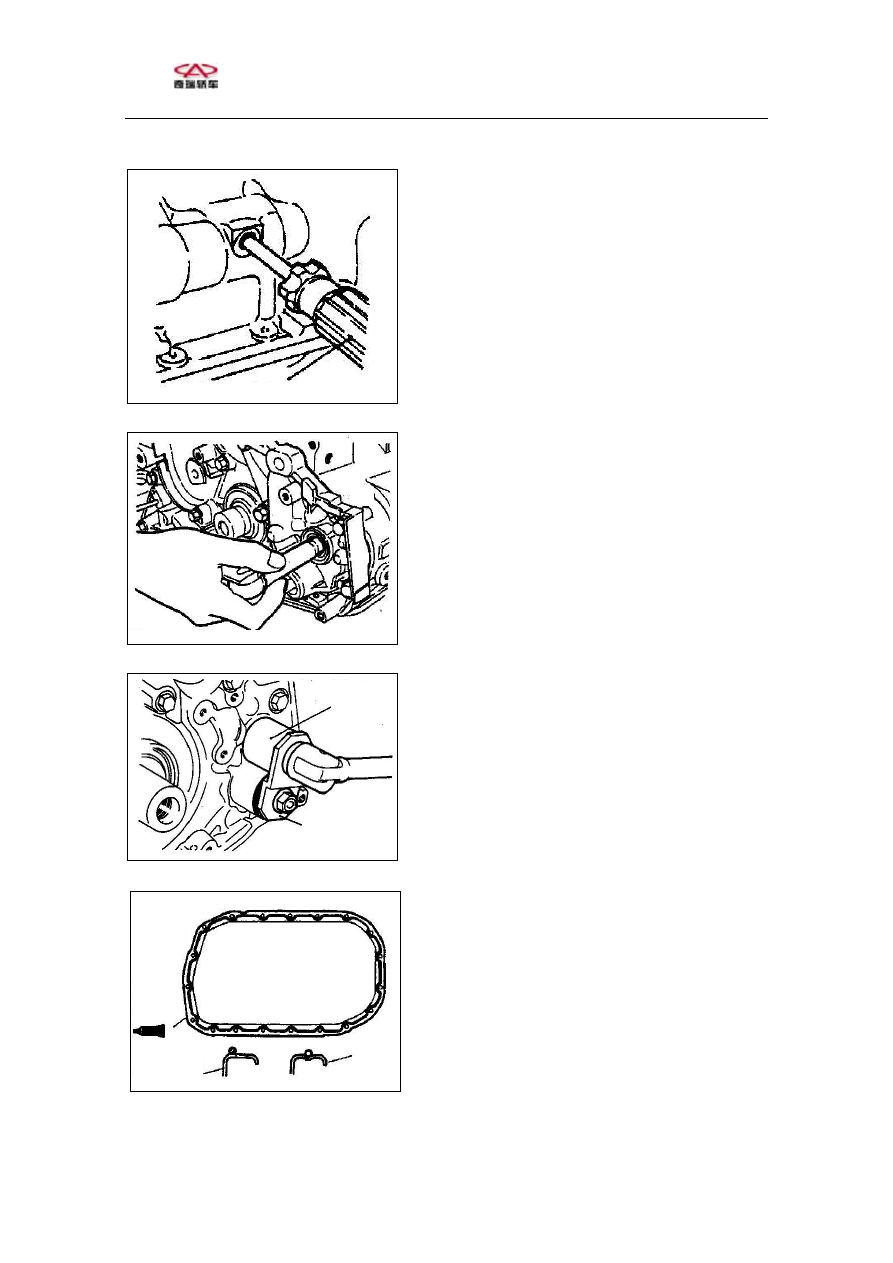

Maintenance Manual for Chery·Oriental Son

Engine Section

































































































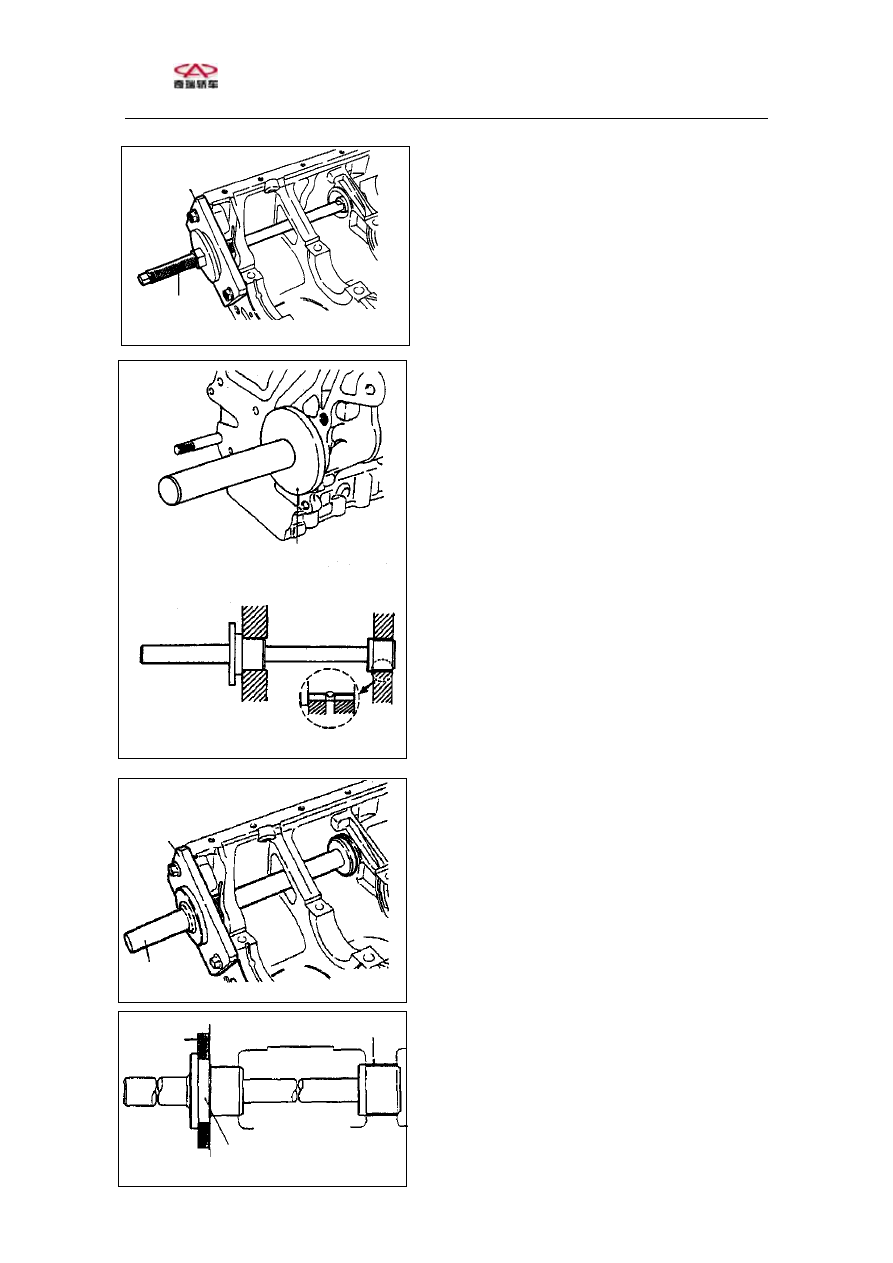

Balance axle rear bearing disassemble

MB991603



Disassemble left balance axle rear bearing

with special tool from cylinder body.

Remarks：

Special tool (MB991603) should be installed

in front of cylinder body when disassembling

left balance axle rear bearing.

MB998372









Installation Notice



Right balance axle rear bearing installation

(1)  Daub oil on bearing surface.

(2)  Install right rear bearing with special tool.

Make sure that oil holes on bearing and

cylinder body are aligned.

























MD998705



MB991603

Left balance axle rear bearing installation

(1) Install special tool (conducting board) on

cylinder body.

(2)  Daub oil on rear bearing edges and inside

cylinder body bearing holes.









MD998705



Rear

bearing

MB991603

(3)  Install rear bearing with special tool

Remarks：

There is no oil hole in left rear bearing.



MD998705







Maintenance Manual for Chery·Oriental Son

Engine Section

































































































Balance axle front bearing installation

Install front bearing with special tool









MD998705







MD998705



Bearing







Cylinder

body









Front cover installation

(1)Install special tool on crankshaft front end .

daub oil slightly on the exterior circle

surface of special tool and then install front

cover



MD998285









(2)Use new front cover oil seal cushion and

install front cover component. Tighten

flange bolt temporarily (Except for oil

cleaner bracket locking bolt)





MD998285











Balance axle oil seal installation

Socket
wrench



Press oil seal into front cover with socket

wrench.

Front

cover

Oil seal











Maintenance Manual for Chery·Oriental Son

Engine Section



































































































socket wrench

Oil pump oil seal installation

Oil

seal

Press oil seal into front cover with socket

wrench.





Front

cover

前盖















Crankshaft front oil seal installation

MD998375

Install crankshaft oil seal on front cover with

special tool.

Oil

seal





Front

cover















Fitting mark

Oil pump driven/drive gear installation

Daub oil on gear surface and align the

fitting marks.











Daub sealant on oil pressure switch



Daub sealant on oil pressure switch screw

thread parts and then install the said switch

with special tool.

Special sealant: 3M ATV or relevant

equivalents.

Caution：

·Keep the top of screw thread clean

and do not daub sealant.

· Excessive tightening should be

avoided.







Maintenance Manual for Chery·Oriental Son

Engine Section

































































































Flange bolt installation

(1)Insert cross screwdriver into the hole in the

left side of cylinder body and lock balance

axle.











Screwdriver









(2)Tighten flange bolt with specified torque to

ensure driven gear of oil pump is fixed on

left balance axle.













Plug installation

(1)  Install O-shape ring in front cover slot.

(2)  Install plug with special tool and tight it to

specified torque.







MD998162

Oil pan installation

MD998783

(1)  Keep the fitting surface of oil pan and

cylinder body clean.



(2)  Daub 4mm-diameter sealant on the edge

of oil pan flange surface.

Specified sealant：

Mitsubishi pure product MD970389 or

relevant equivalents.

Remarks：

(1)  Install oil pan quickly when sealant is

still wet (about 15 minutes)

Slot

section

Bolt hole

section



(2)  Do not make the sealed part bedewed

with oil in an hour or so after

installation.
