135



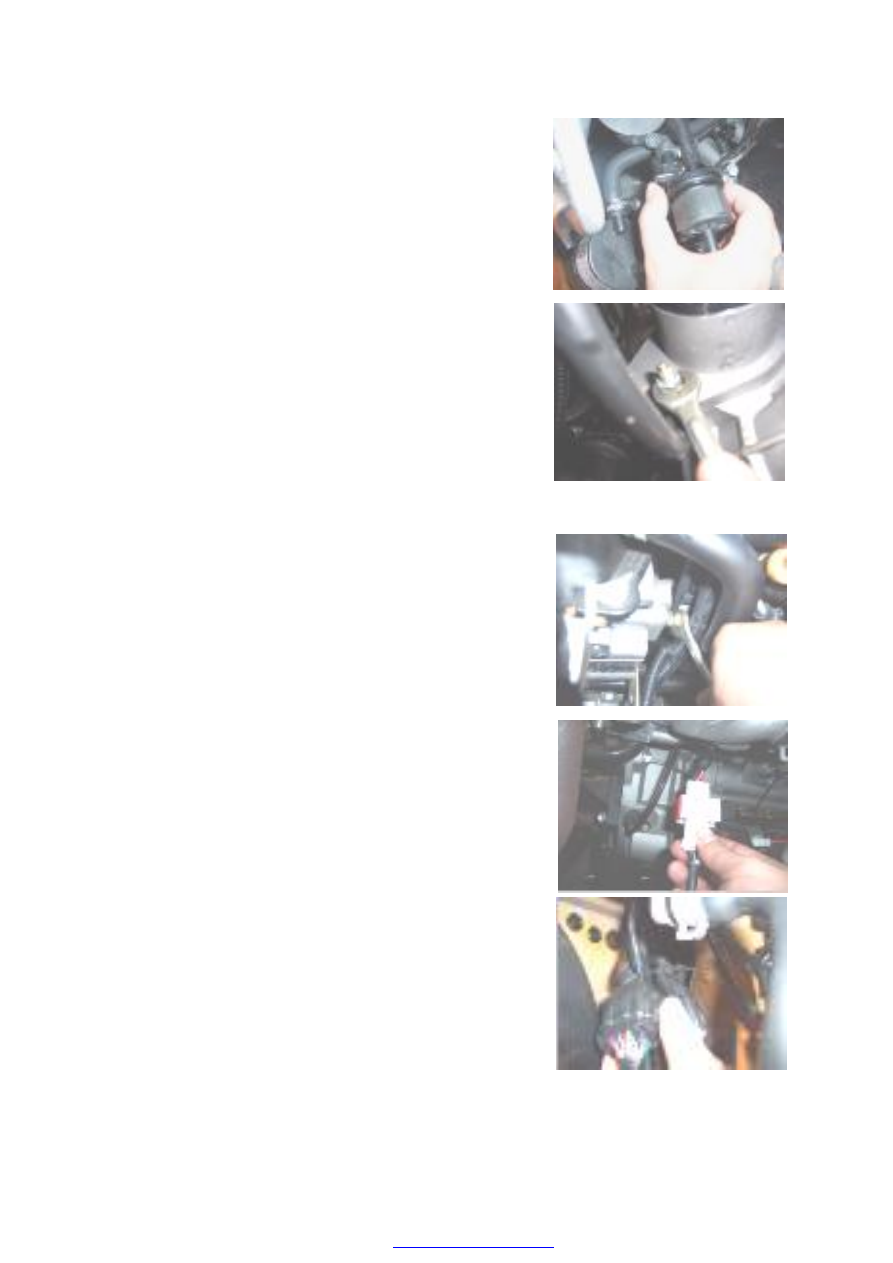

3.10. Take out the plug-in unit with the fuel nozzle













3.11. Please use the lifter to lift the car

3.12. Take  out the  plug-in unit  with the  pressure switch  of

the fuel





















3.13.  Please  take  out  the  plug-in  unit  with  the  rotational

speed sensor





















3.14. Please take out 3 plug-in units of the fuse

















3.15. Please tale out the plug-in units with the main relay &

fuel pump relay

136

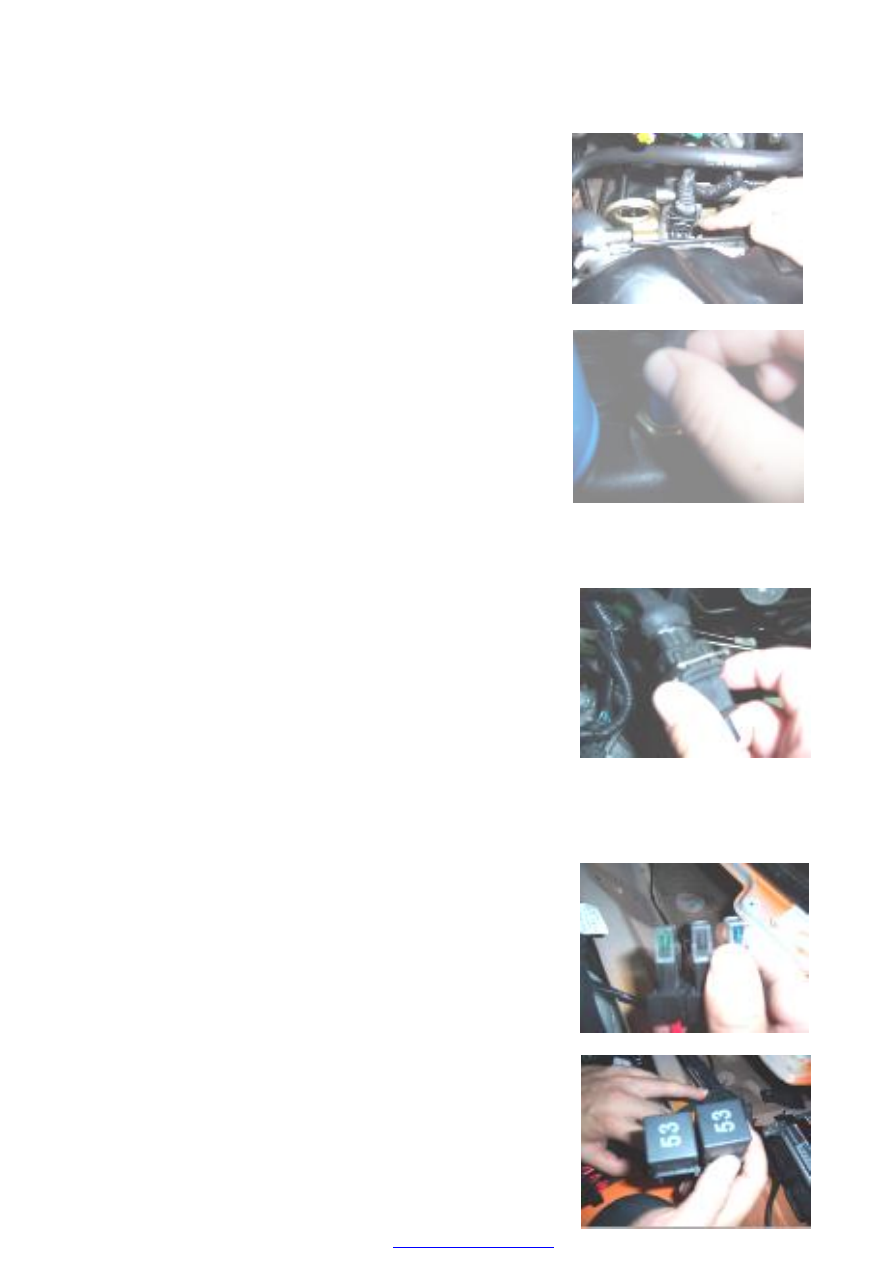

3.16.  Take  out  the  plug-in  unit  with  the  electromagnetic

valve of the carbon tank













3.17. Please raise the lifter to lift the car

Please  take  out  the  earthed  wire  with  the  engine  with  the

wrench 13#

Notice: This earthed wire position is located below the starter













3.18.  Disassemble  the  earthed  wire  with  the  engine  with  the

wrench 13#

Notice:  This  earthed  wire  is  located  below  the  4

th

  cylinder

fuel nozzle









3.19.  Please  take  out  the  plug-in  unit  with  the  rear  oxygen

sensor











3.20. Please take out the plug-in unit of the wiring harness.

Take out the wiring harness assembly of the engine.







  (IV).

Assembly steps



1.  Assembly  according  to  the  inverted  sequence  of  the

disassembly;

2.  Bolts  with  the  self-locking  function  during  the  process  of  the

137

Section IV Wiring Harness of the Instrument

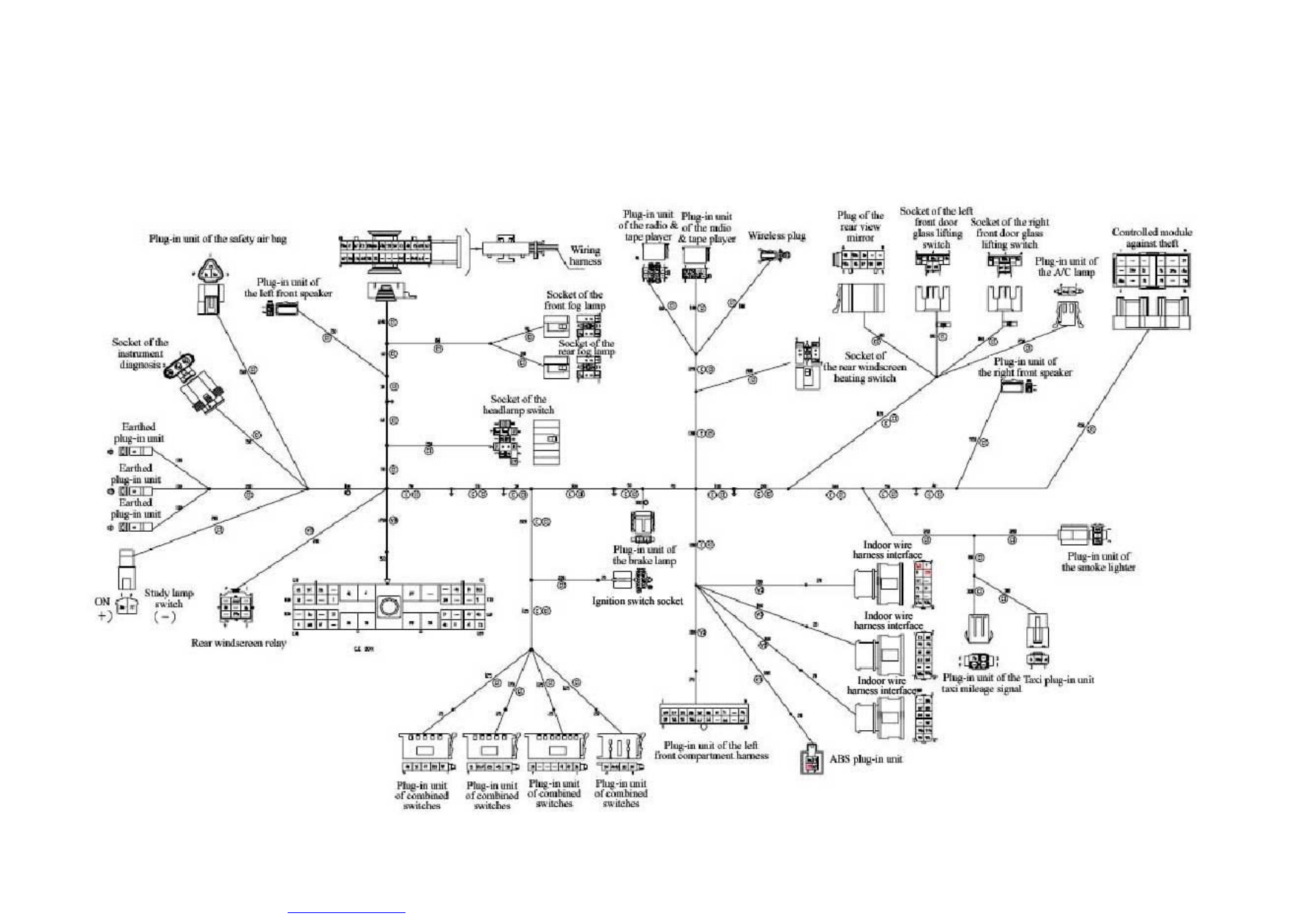

I.Wiring harness sketch

138

II. Main plug-in units explanation

S/N

Plug-in unit

Pin

No.

Connecting

Remark

1

Socket of the instrument diagnosis

3

Diagnostic instrument



2

Socket of the safety air bag

3

Safety bag



3

Plug-in unit of the left front speaker

2

Left front speaker



4

Plug-in unit of combined instruments

28

Combined instruments



5

Socket of the front fog switch

5

Front fog switch



6

Socket of the rear fog switch

5

Rear fog switch



7

Socket of the headlamp switch

11

Headlamp switch



8

Plug-in unit of radio & tape player

8

Radio & tape player



9

Plug-in unit of radio & tape player

8

Radio & tape player



10

Antenna plug-in unit

2

Antenna plug-in unit



11

Socket of the rear windscreen heating switch

5

Rear windscreen heating switch



12

Plug-in unit of the rear view mirror switch

10

Rear view mirror switch



13

Socket  of  the  left  front  door  glass  lifting

switch

5

Left front door glass lifting switch



14

Socket  of  the  right  front  door  glass  lifting

switch

5

Right  front  door  glass  lifting

switch



15

Plug-in unit of A/C lamp

2

A/C lamp



16

Plug-in unit of the right front speaker

2

Right front speaker



17

Plug-in  unit  of  the  controlled  module  against

theft

18

Controlled module against theft



18

Plug-in unit of the smoke lighter

3

Smoke lighter



19

Plug-in unit of the Taxi

3





20

Plug-in unit of the taxi mileage signal

4





21

Interface of the indoor harness

12

indoor harness



22

Interface of the indoor harness

12

indoor harness



23

Interface of the indoor harness

12

indoor harness



24

ABS plug-in unit

4

ABS controller



25

Left compartment harness interface

20

Left compartment harness



26

Plug-in unit of the brake lamp switch

2

brake lamp switch



27

Plug-in unit of the ignition switch



the ignition switch



28

Plug-in unit of the combined switches

5

Combined switches



29

Plug-in unit of the combined switches

5

Combined switches



30

Plug-in unit of the combined switches

7

Combined switches



31

Plug-in unit of the combined switches

4

Combined switches



32

Plug-in unit of the instrument relay

40

Relay box



33

Plug-in unit of the rear windscreen relay

9

rear windscreen relay



34

Plug-in unit of study switch



2















35

earthed plug-in unit

1

Carbody



36

earthed plug-in unit

1

Carbody



37

earthed plug-in unit

1

Carbody
