  Chery A15 Maintenance Manual





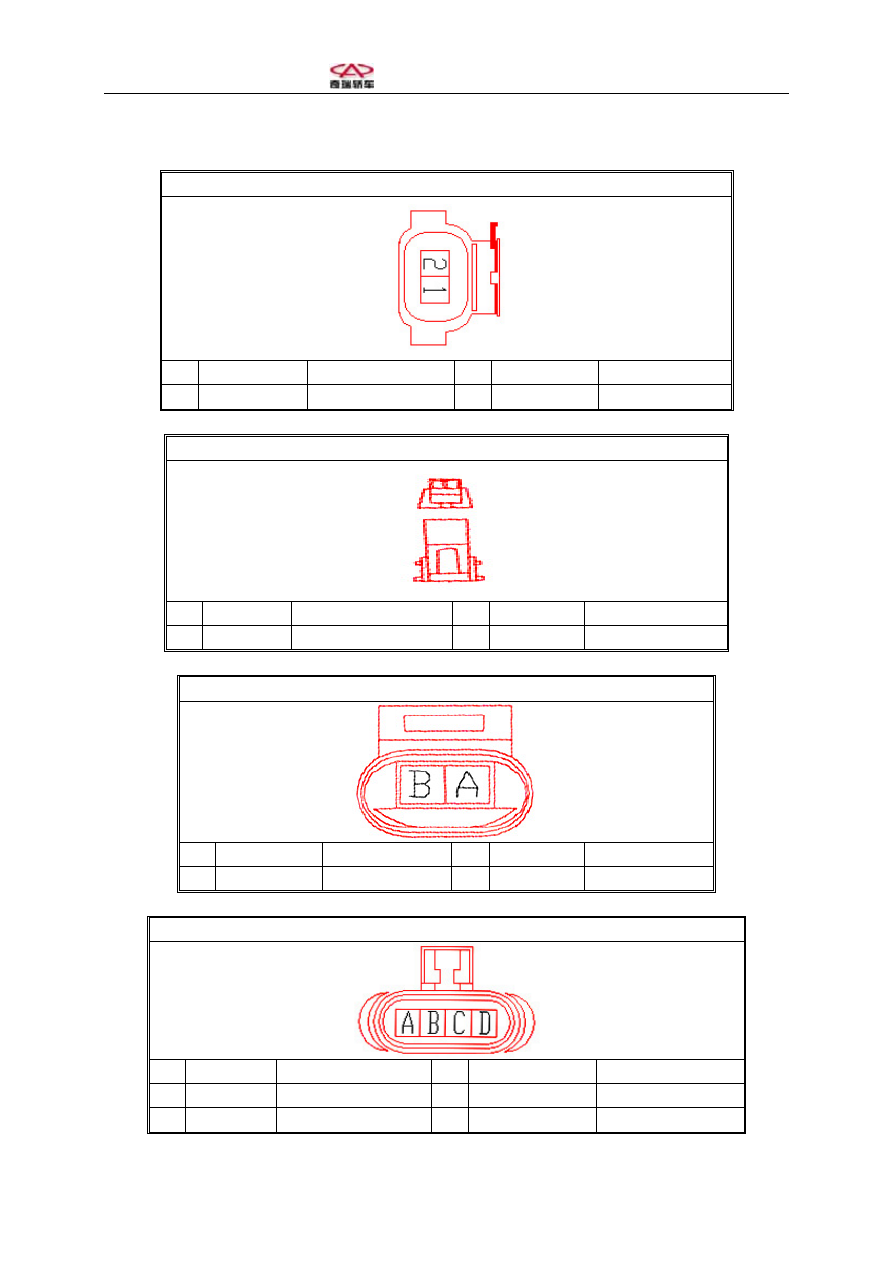

C224    Air Conditioning Compressor



Pin Color

Description Pin

Color

Description

1

1.5 Blue/white

Compressor relay

2

1.5 Brown

Earthing



C221  Starter Control Wire





Pin Color

Description

Pin

Color

Description

1

2.5 Red

Starter control wire









C208  Crankshaft Sensor



Pin Color

Description

Pin

Color

Description

A

0.5 Orange

High potential

B

0.5 White

Low potential



C213  Front Oxygen Sensor



Pin Color

Description  Pin

Color

Description

A

0.5 Gray

Computer earthing

B

0.5 Light green

Signal wire

C

1.0 Pink

Heating power supply

D

1.0 Brown

Earthing



  Chery A15 Maintenance Manual











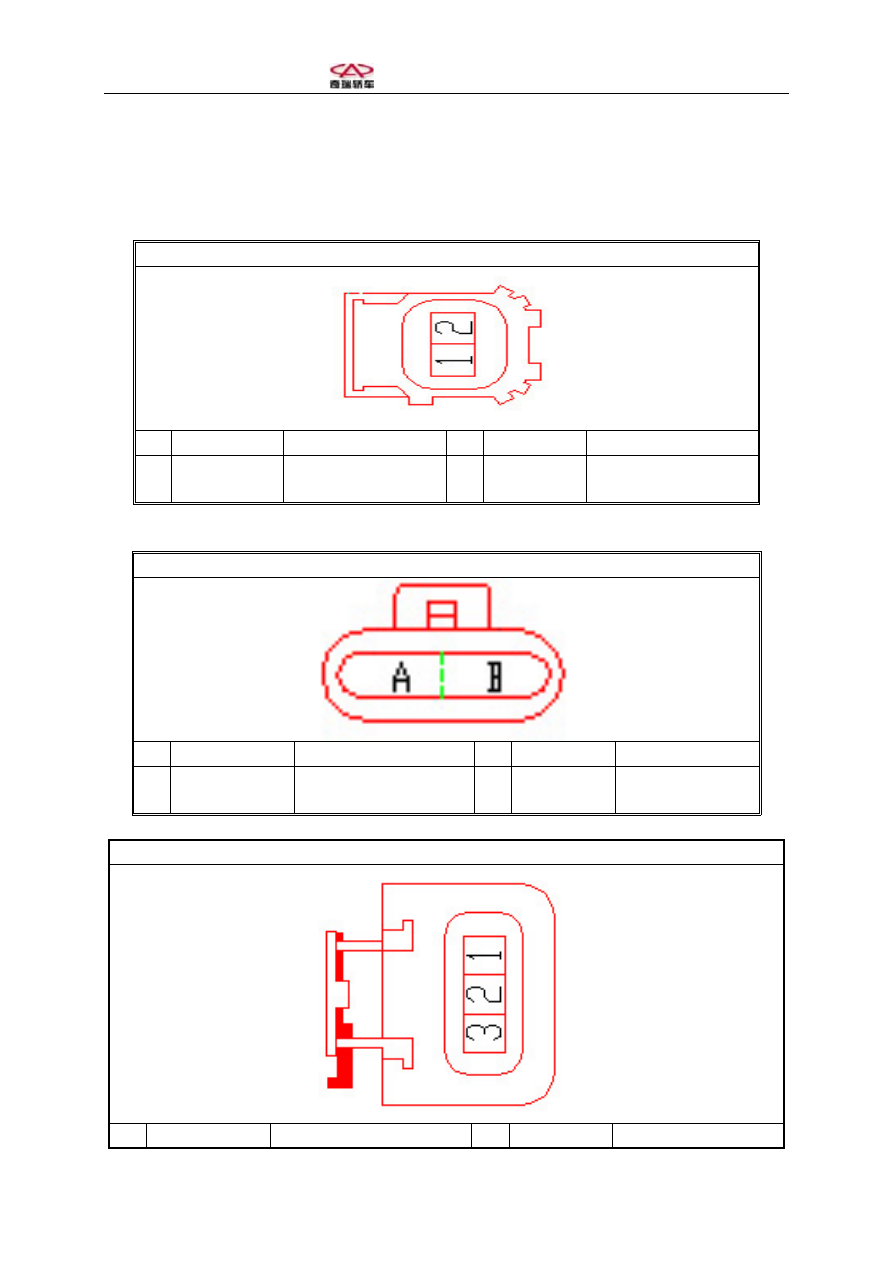

C205  Water Temperature Sensor



Pin

Color Description

Pin

Color Description

1 0.5

Green/white

Water temperature

signal

2 0.5

Green/brown

Common earthing of

sensors





C210  Carbon Canister Electromagnetic Valve



Pin Color

Description  Pin

Color

Description

A 0.5

Light

green/yellow

Power control

B

0.5 Green/red

Power supply



C209  Camshaft Position Sensor



Pin Color

Description

Pin

Color

Description

  Chery A15 Maintenance Manual

1

1.0 Red/blue

Power ON

2

0. Green/blue

Signal wire

3

0.5 Green/white

Common earthing of sensors











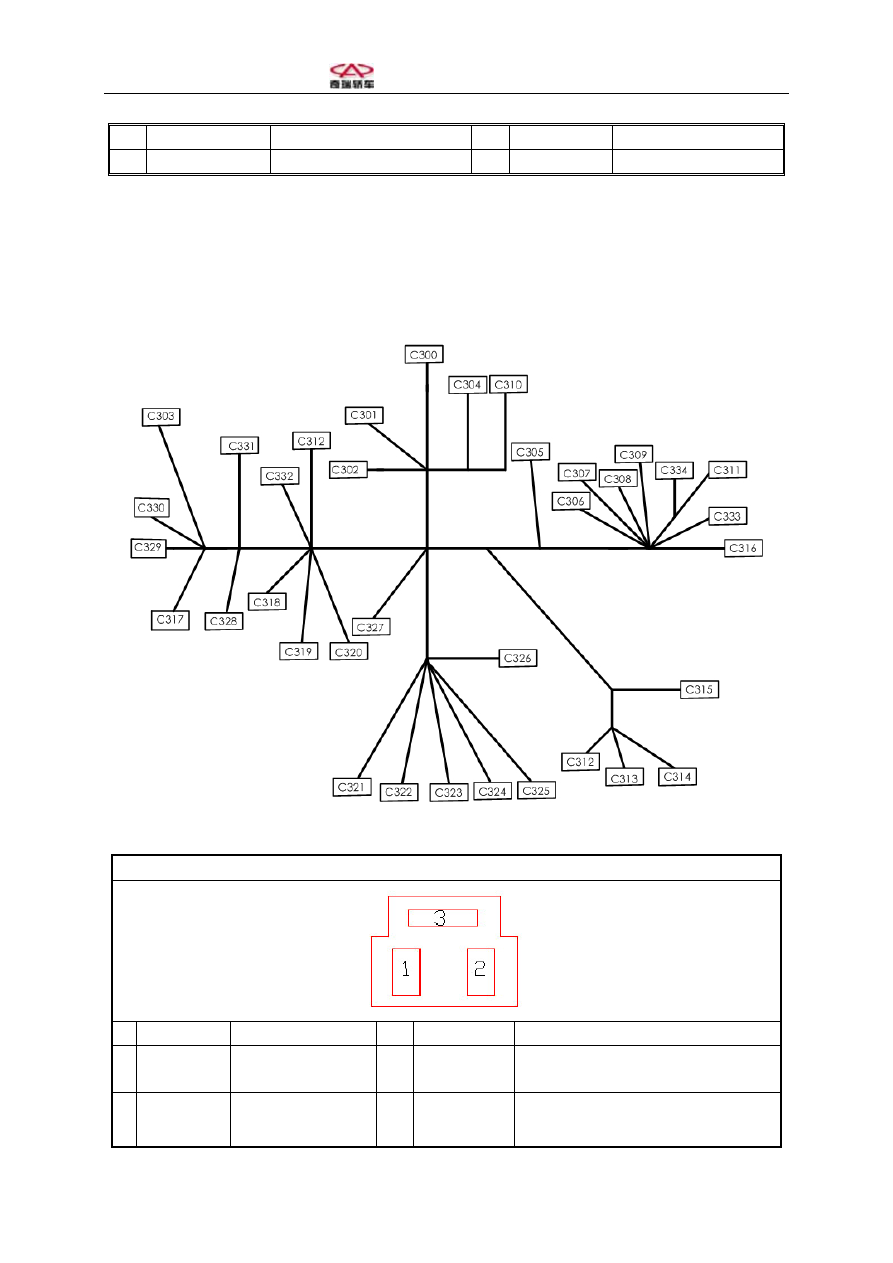

Section Three: Diagram of Dashboard Wire Harness Assembly









C325    ABS Plug-in



c Color

Description  Pin

Color

Description

1

1.0 Black

ABS diagnose

power supply

2 0.5

Green/brown

ABS computer fault indicator light

3 1.5

Black/red

Braking light switch







  Chery A15 Maintenance Manual











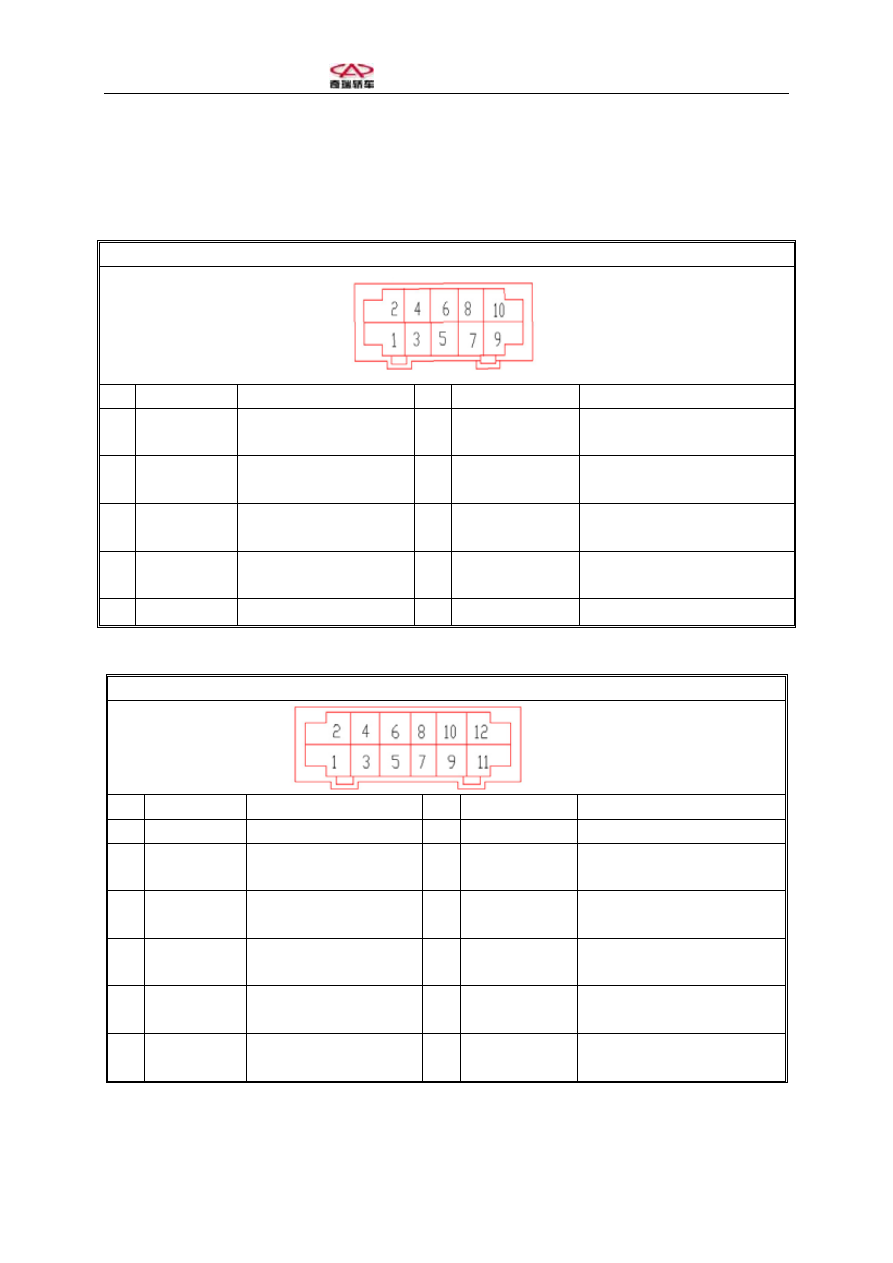

C324    Plug-in TQ1



Pin Color

Description

Pin

Color

Description

1 0.35

Blue/yellow

Coolant level switch

2

0.35 Yellow

Instrument control unit

3 0.5

Black/brown

Engine computer

4

0.35 Blue

Control unit

5 0.35

Green/white

Engine computer

6

0.35 Yellow/red

Coolant temperature sensor

7

0.5 Black/red

Instrument control unit

8

0.35

Brown/white

Brake fluid level warning

switch

9

0.5 Gray/red

Right parking light

10

0.5 Gray/black

Left parking light





C321    Plug-in TQ2



Pin Color

Description

Pin

Color

Description

1

1.0 Green

Washer (-)

2

1.0 Green/red

Washer

3 1.0

Green/yellow

Washer (+)

4

1.0 Green/black

Wiper return switch

5 1.0

Yellow/black

Low beam signal

6

1.5 Green/white

Wiper motor intermitter signal

7 0.5

Brown/blue

Light switch

8

1.0 Blue/green

Wiper motor low-speed

9 1.5

Gray/yellow

Front fog light switch

10

0.5 Gray

Background lighting

11 1.5

Brown/white

High beam switch

12

-

Empty
