Chery A11. Manual - part 195

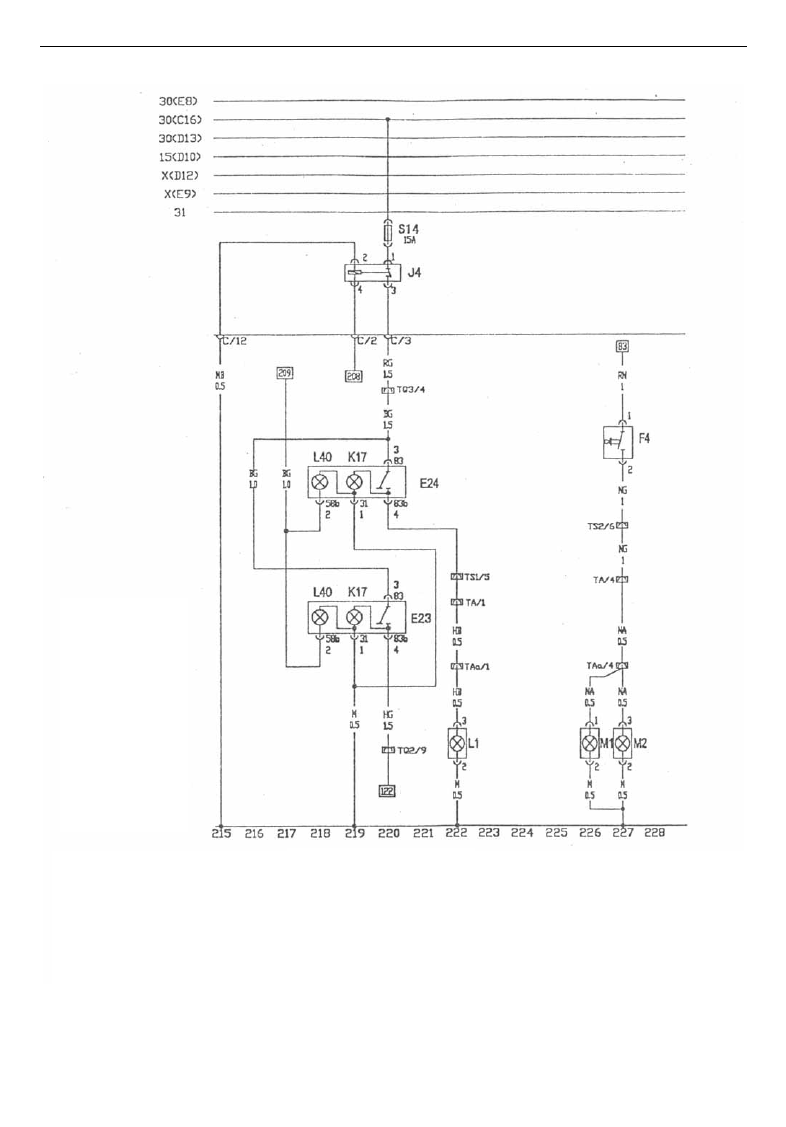

CIRCUIT

BACKLIGHT, REAR FOG LIGHT



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

E23  Front Fog Lamp Switch















○

8     In Rear Taillight Moving Parts Wiring

F4   Back Light Switch

















   T3   3 Holes Connector

J4   Fog Lamp Relay (in electrical box)











   T3a  3 Holes Connector

K17  Rear Fog Lamp Indicator











        T2   2 Holes Connector

L1





Rear

Fog

Lamp









T1



Single

Hole

Connector

L40  Front & Rear Fog Lamp Switch Illumination Light                   T1a  Single Hole Connector

M1  Left Back Light

M2  Right Back Light



S10  Fuse 15A

S14  Fuse 10A

E24    Rear Fog Lamp Switch



15

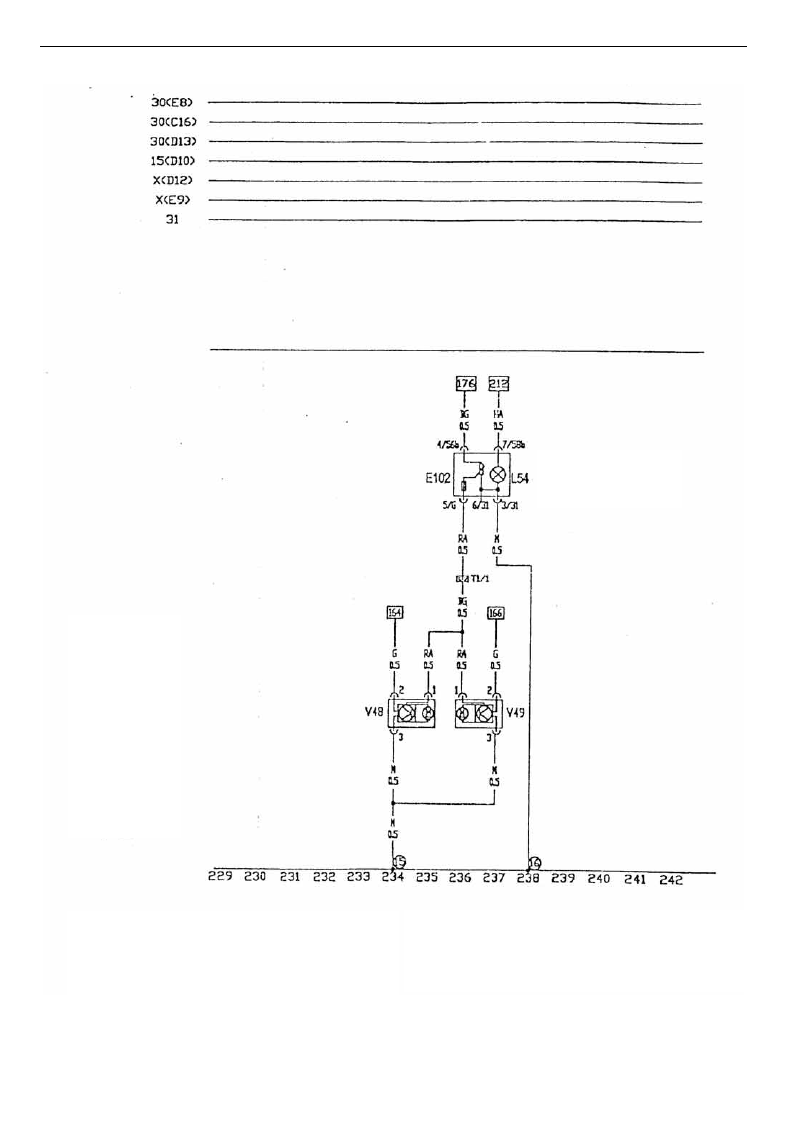

CIRCUIT

HEADLIGHT ADJUSTMENT



Light Adjustment

Illumination Light

B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

○

16   Ground, Located Beside Central Electrical Box

○

15   Ground, at headlight

T1  Single Hole Connector

E102  Headlight Height Adjustment Switch

L54   Light Adjustment Illumination Light

V48   Left Front Headlight Adjustment Motor

V49   Right Front Headlight Adjustment Motor



16

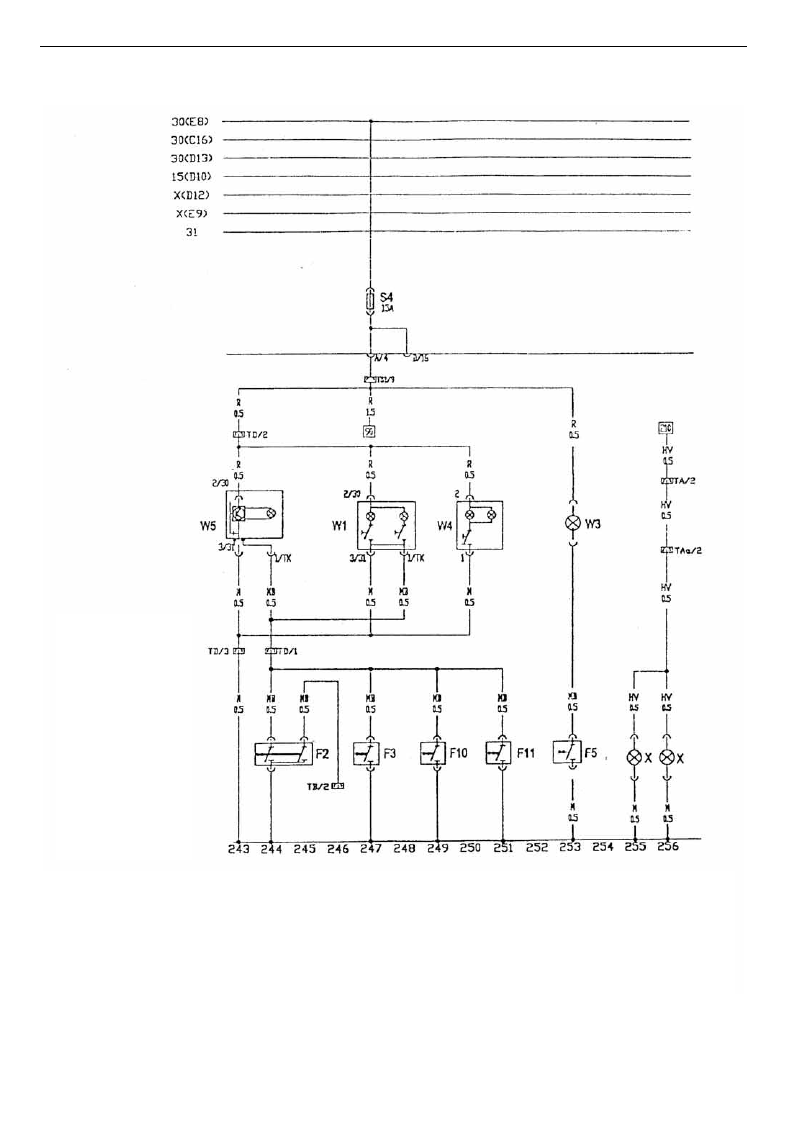

CIRCUIT

FRONT AND REAR INTERIOR LIGHT, LUGGAGE COMPARTMENT LIGHT, SUN VISOR
LIGHT, LICENSE PLATE LAMP, DOOR TOUCH SWITCH



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

F2   Left Front Door Touch Switch







  TAa  2 Holes Connector, on left side of luggage compartment

F3      Right Front Door Touch Switch                                    W1      Rear Interior Ceiling Lamp

F5   Luggage Compartment Illumination Light Switch    W3   Luggage Compartment Light

F10    Left Rear Door Touch Switch                                        W4      Sun Visor Light

F11  Right Rear Door Touch Switch                   W5   Front Interior Ceiling Lamp With Delay Close

T8      2 Holes Connector                                                          X        License Plate Lamp

TD   4 Holes Connector





17

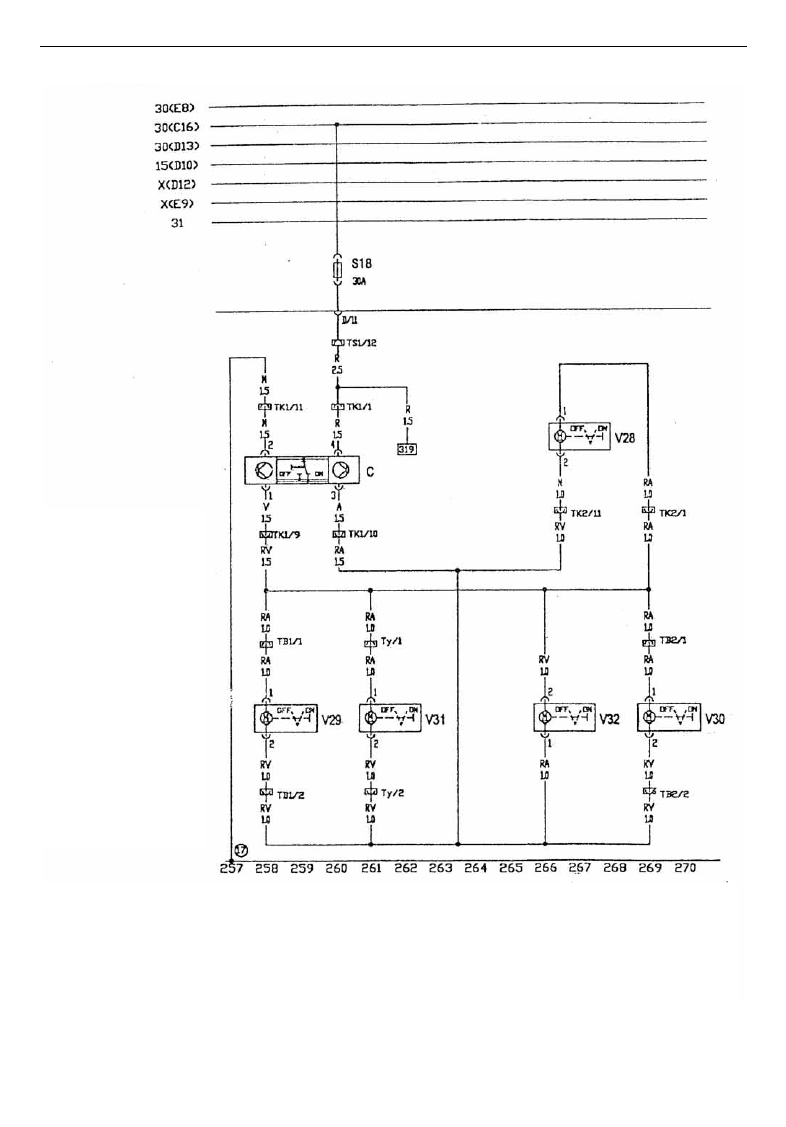

CIRCUIT

CENTRAL LOCKING



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

TB1    4 Holes Connector    (left B pillar side)

TB2    4 Holes Connector    (right B pillar side)

TK1    12 Holes Connector (left A pillar Side)

TK2    12 Holes Connector (right A pillar Side)

Ty        2 Holes Connector (Left C pillar side)

○

17    Ground Point Beside Central Electrical

C        Central Locking Control Unit ( in left front door)

V28    Right Front Door Lock Control Motor

V29    Left Rear Door Lock Control Motor

V30    Right Rear Door Lock Control Motor

V31    Luggage Compartment Lock Control Motor

V32    Fuel Tank Door Control Motor



18
