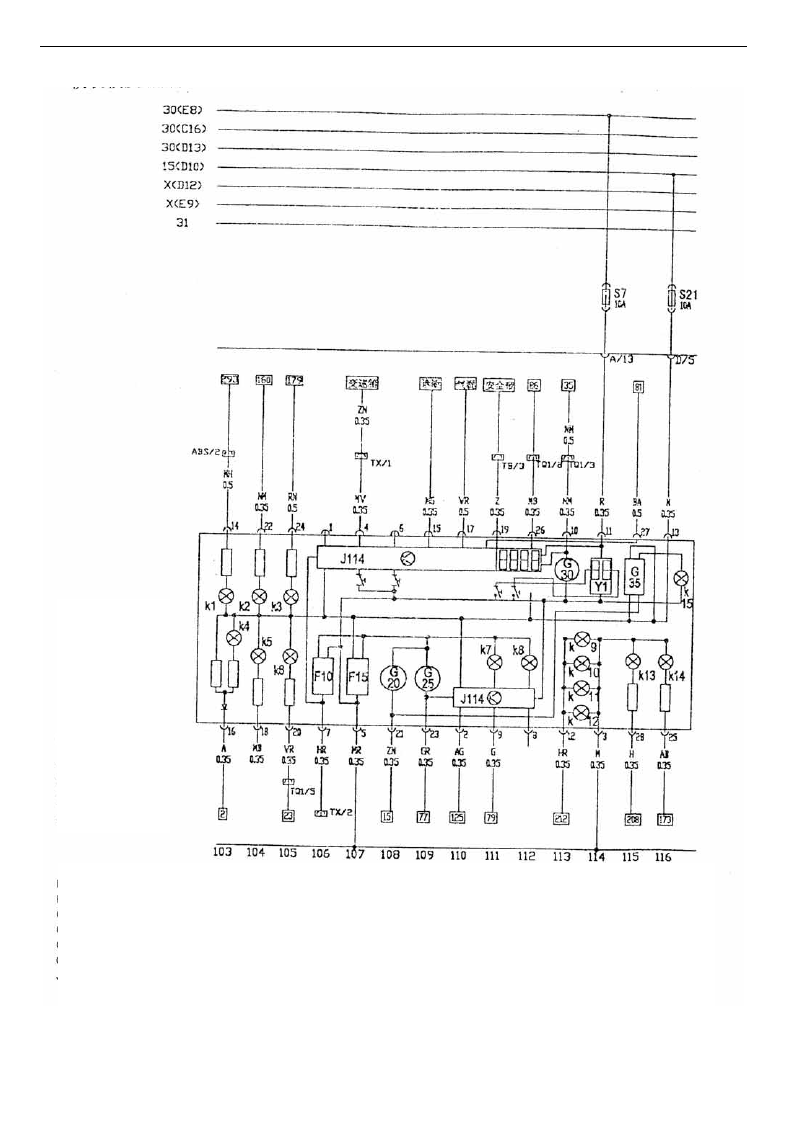

                                                                                                                                                                                          CIRCUIT

INSTRUMENT PANEL AND MFA



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

F10  multi way converter            K3 right turn indicator                  Y1     digital clock
F15    voltage stabilizer                              K4    engine charging indicator                      T1          single hole connector
G20 fuel sensor                                          K5    manual brake warning light
G25 coolant temperature sensor        K6 engine self-check indicator
G30 RPM sensor                                        K7 oil pressure warning light
G35 preset fluid level compare meter        K8 engine overheat warning light
J114 control unit                     K9/K10/K11/K12 instrument panel illumination light
J119 multi function display            K13 low beam headlight, position warning light
K1 ABS warning indicator            K14 high beam warning light
K2 left turn indicator                                  K15 fuel warning light








7

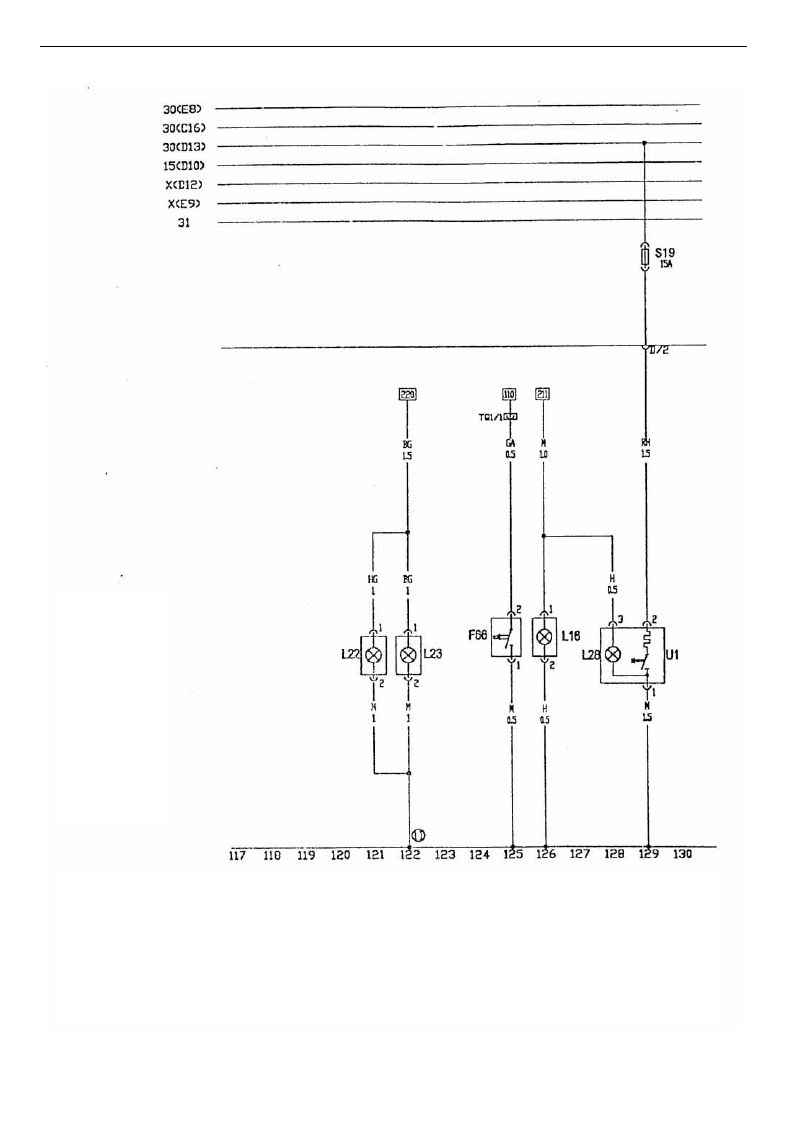

CIRCUIT

FRONT FOG LIGHT, CIGAR LIGHTER, A/C PANEL INDICATOR



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

L16    A/C Control Panel Indicator

L22    Left Front Fog Light

○

11   Ground, In headlight wiring harness

L23    Right Front Fog Light

F66  Coolant Level Switch

L28    Cigar Lighter Illumination Light

U1   Cigar Lighter



8

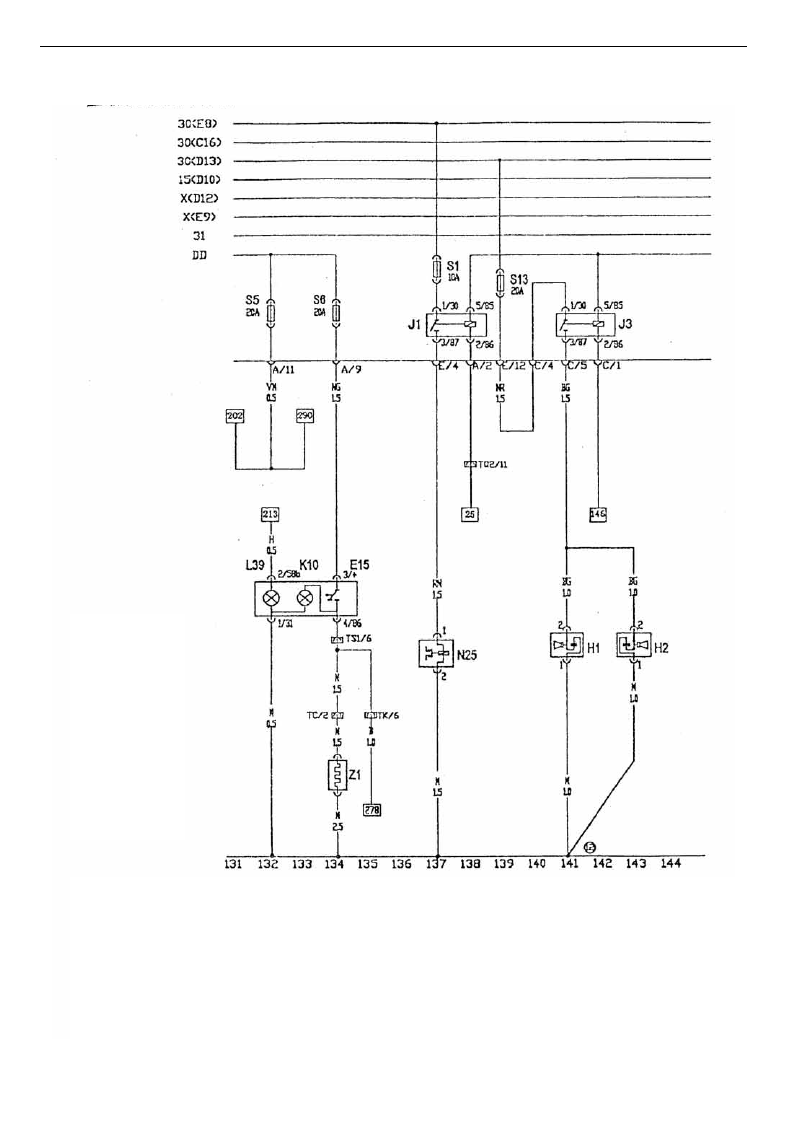

CIRCUIT

REAR WINDOW HEATING SYSTEM, DUAL PITCH HORN, A/C COMPRESSOR
MAGENETIC CLUTCH



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

J1      Idle Up Relay (in electrical box)

J3   Dual Pitch Horn

J39    Rear Window Heating Switch Illumination Light

K10  Rear Window Heating Indicator

E15  Rear Window Heater Switch

H1(2) Dual Pitch Horn

○

12     Ground point, in dual tone horn wiring harness

Z1   Rear Window Heater



9

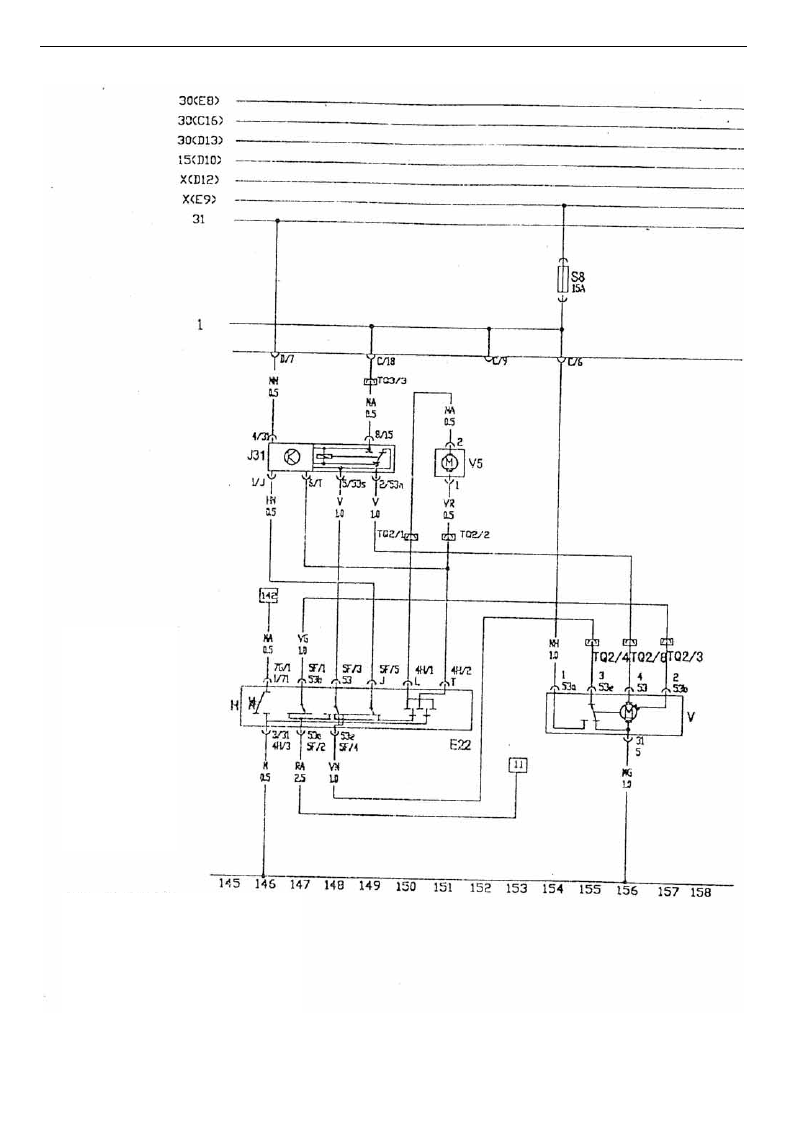

CIRCUIT

WIPER, HORN BUTTON, WASHER



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

E22  wiper switch

H    horn button

J31   intermittent wiper relay

S5        fuse 15A

V

wiper

motor

V5   washer



10
