Chery A11. Manual - part 192

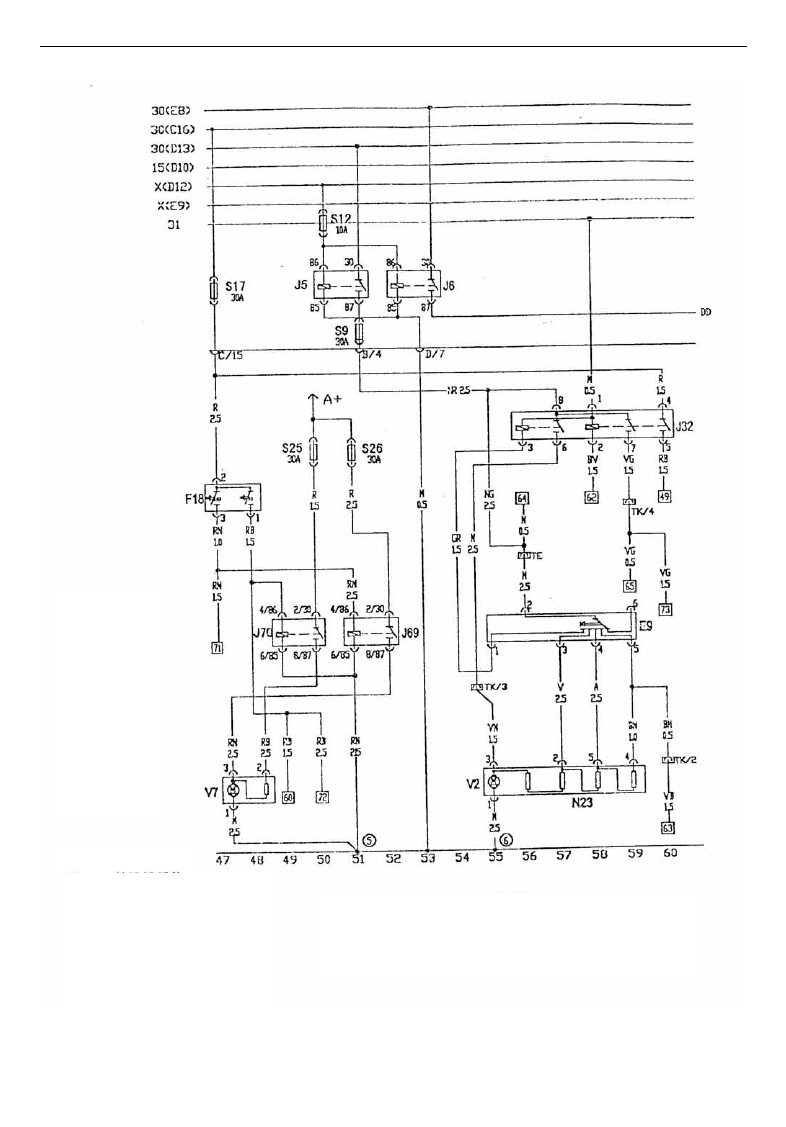

                                                                                                                                                                                          CIRCUIT

A/C Unit, Control Head, Cooling System



B=White

N=Black

R=Red

M=Brown

V=Green

A=Blue

H=Grey

Z=Purple

G=Yellow

A+ battery positive
E9 blower switch
F18 thermo switch
N23 blower in-line speed
regulator resistance
V2  blower
V7 fan motor
J32  A/C relay
J69    Cooling fan high speed relay
J70  Cooling fan low speed relay

J5      A/C blower relay (in electrical box)
J6   Rear Window preheat relay

○

5     ground, in wiring harness in boot I

○

6     ground, on ground carrier beside central electrical box





3

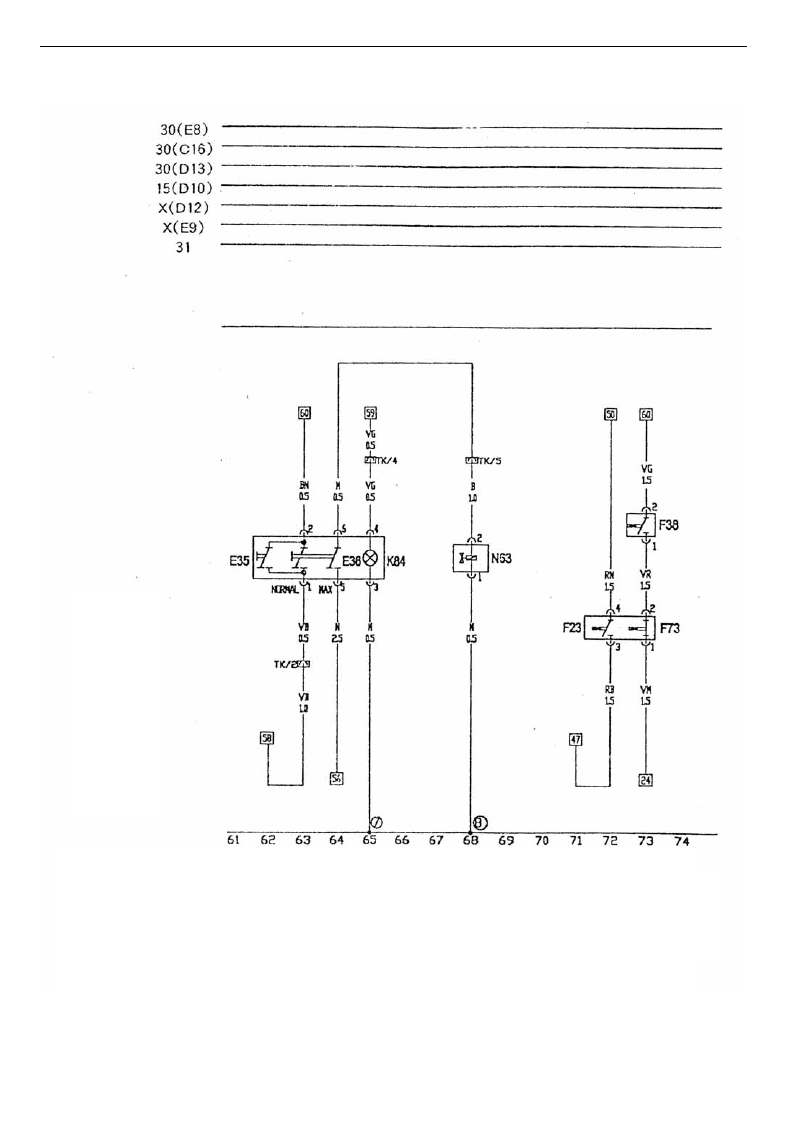

CIRCUIT

A/C UNIT SWITCH, INTERIOR CIRCULATION SOLENOID, HIGH & LOW PRESSURE
SWITCH



B=White

N=Black

R=Red

M=Brown

V=Green

A=Blue

H=Grey

Z=Purple

G=Yellow

E35    A/C unit switch

E36    Interior circulation switch

K84  A/C operating illumination switch

○

7

○

8   Main circuit ground

N63  Interior circulation solenoid                TK   5 holes connector

F38  Outside temperature switch

F23  High pressure switch

F73  Low pressure switch



4

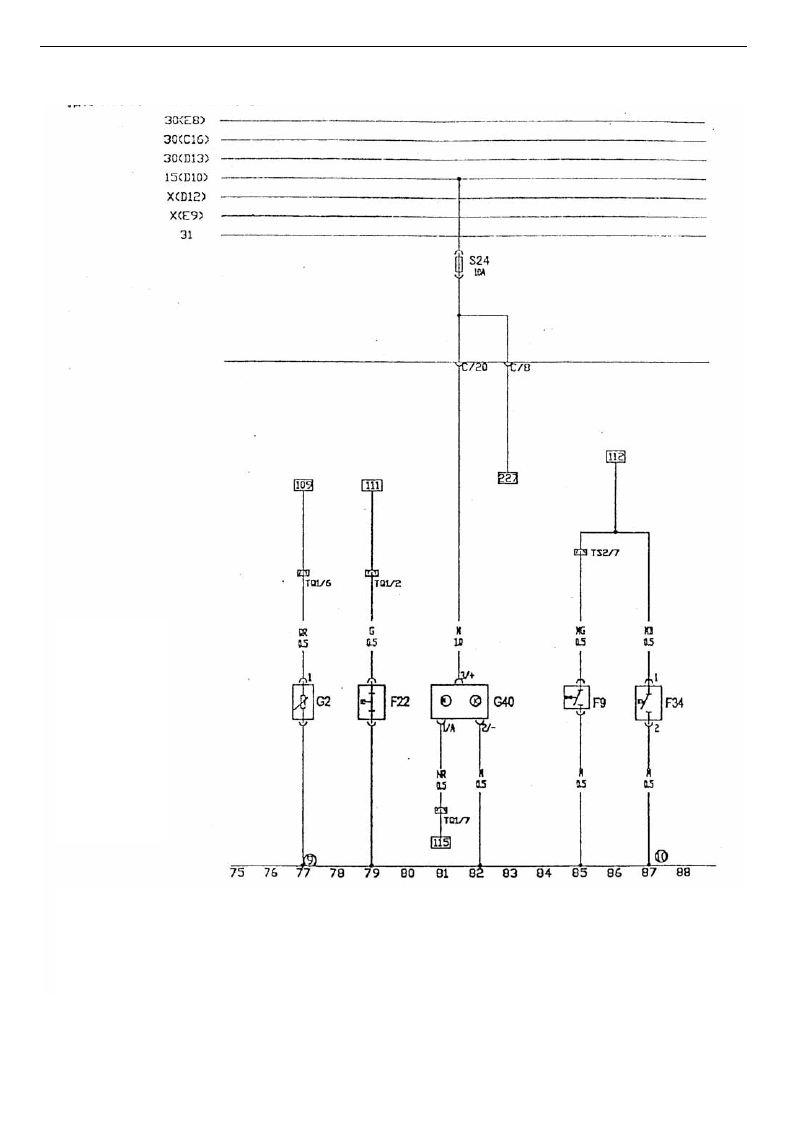

                                                                                                                                                                                          CIRCUIT

OIL PRESSURE SWITCH, COOLANT TEMPERATURE SENSOR, MANUAL BRAKE
INDICATOR SWITCH, ODOMETER SENSOR



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

G2      Coolant temperature sensor

○

9     ground, on engine cylinder

F22  Oil pressure switch (low pressure)

○

10     ground connection, in headlight wiring harness

F9   Manual brake indicator switch         TQ1  10 holes connector

F34  Brake fluid level warning switch       TS2  10 holes match connector

G40  odometer sensor



5

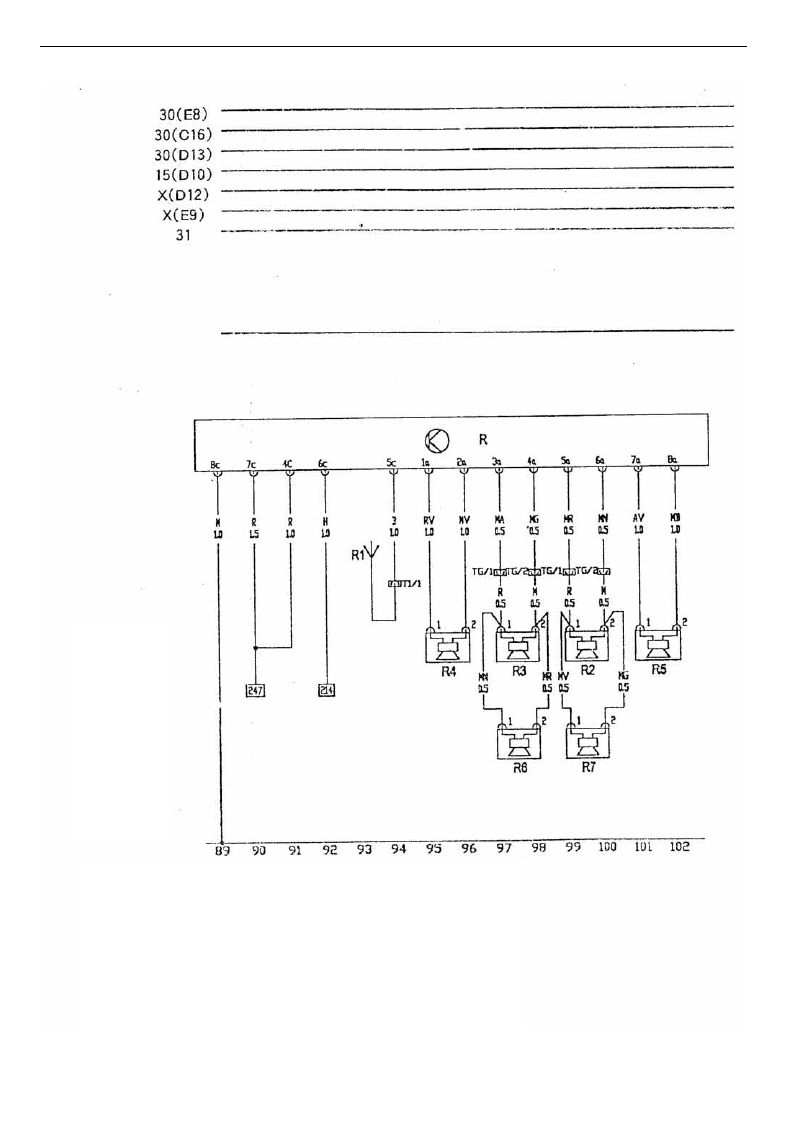

CIRCUIT

RADIO AND 6 SPEAKERS



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLO

R    radio













R2  front left speaker





T8  8 holes connector

R3    front right speaker





T1 single hole connector

R4  right rear speaker

R5  left rear speaker

R6 left front speaker

R7 right front speaker

R1  antenna





6
