CHERY AUTOMOBILE CO., LTD                   Automatic Transmission Fault Diagnosis Manual

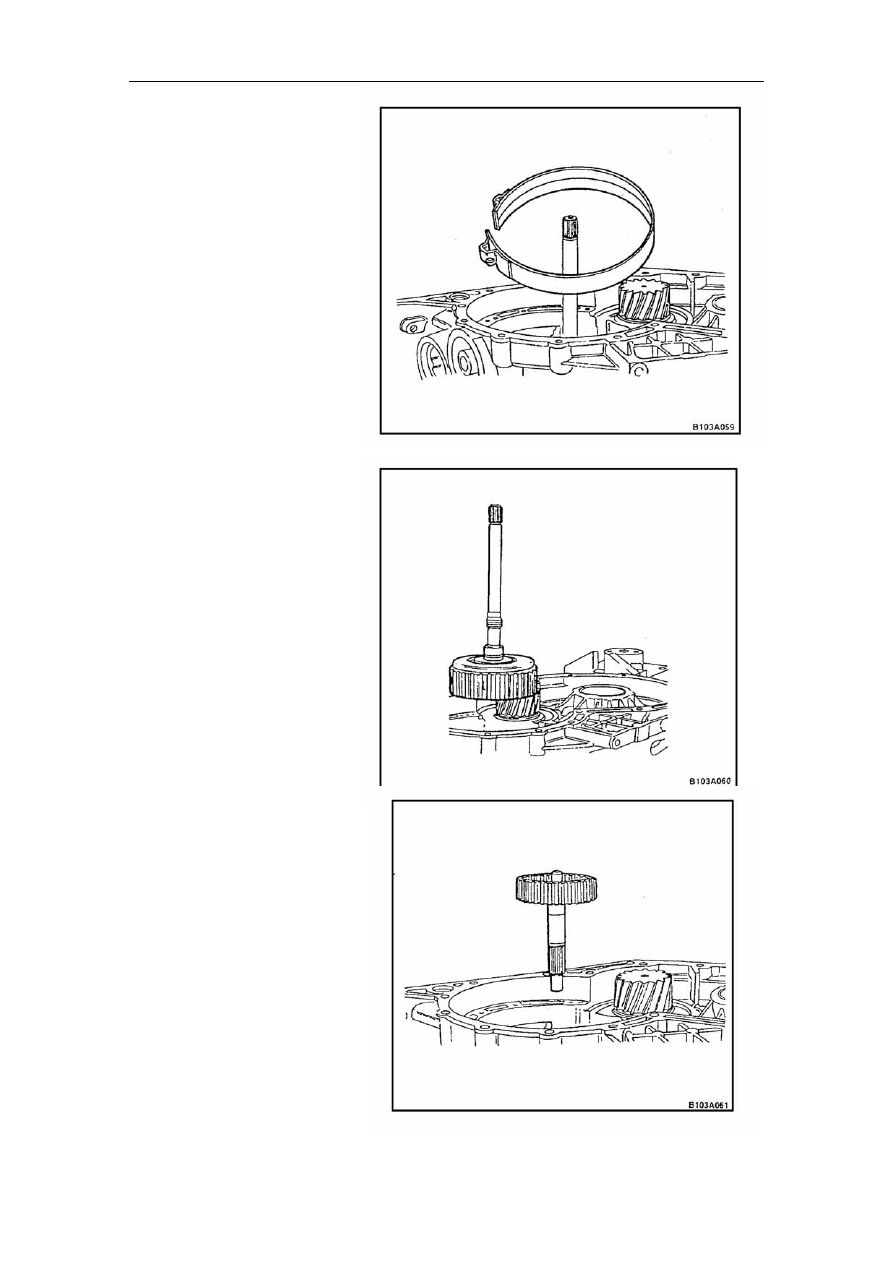

18.Take out brake C’. Please

don’t bend the brake band

arbitrarily.



.Take out the input shaft and

clutch E assembly.




.Take out the middle shaft, clutch

E rack and thrust bearing.

















19















20












71

CHERY AUTOMOBILE CO., LTD                   Automatic Transmission Fault Diagnosis Manual

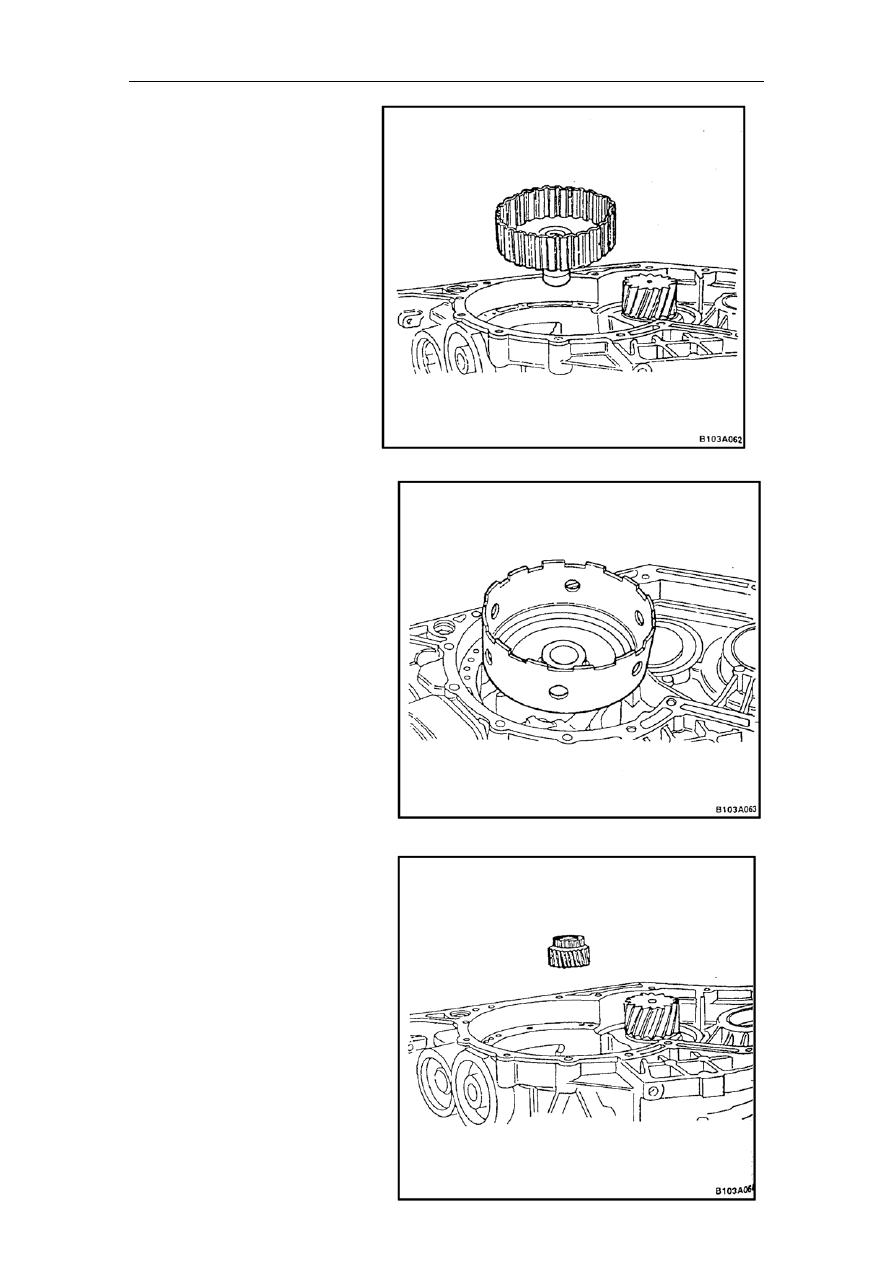

21. Take out the sun gear shaft and

rack A, washer and thrust

bearing.



. Take out the drive drum and thrust

bearing.



. Take out the sun gear.




















22
















23









72

CHERY AUTOMOBILE CO., LTD                   Automatic Transmission Fault Diagnosis Manual

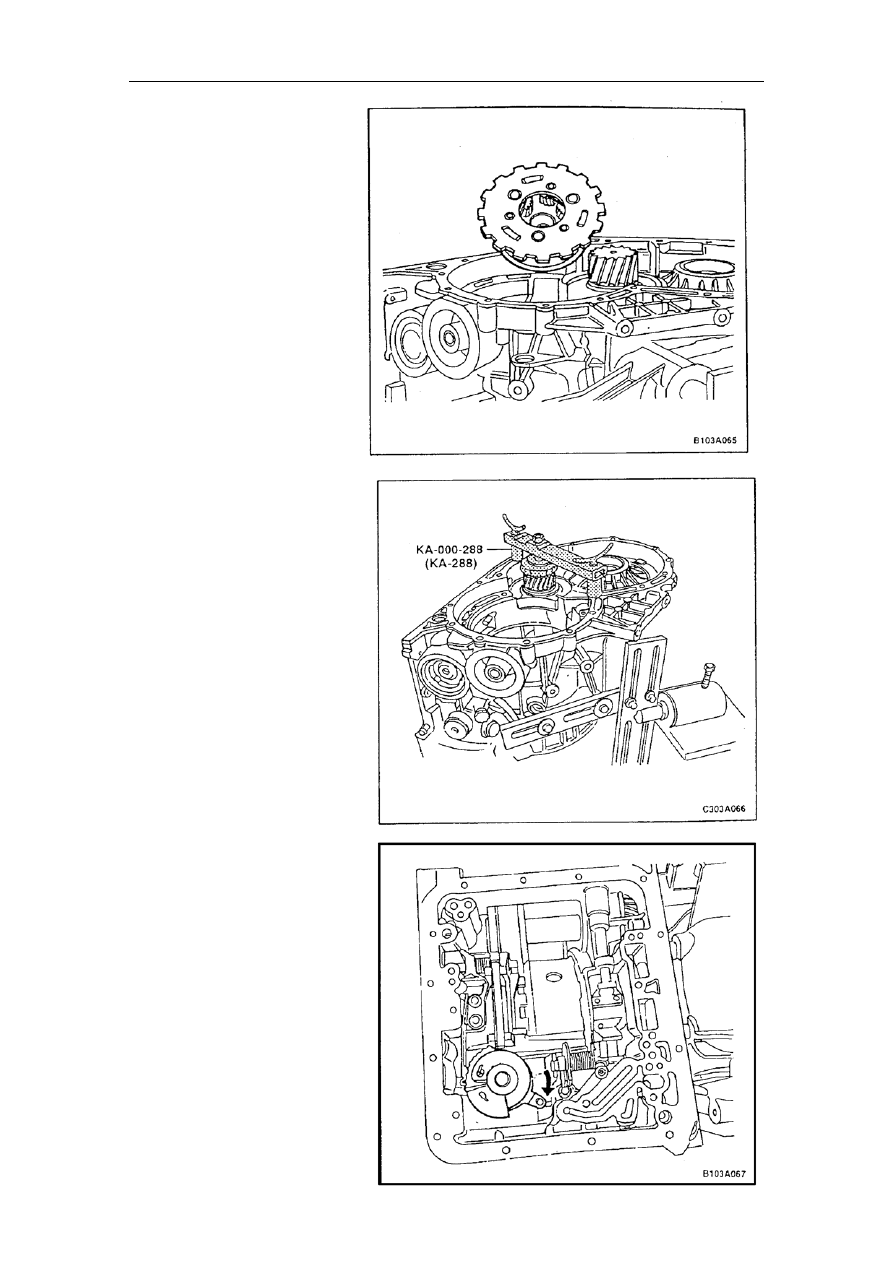

24. Take out the planetary gear

mechanism and needle

bearing.




. Fix the driven shaft with the

special tool of KA-000-288.





. Turn the transmission by 90

degree to the direction as

shown by the figure;

.  Loosen the bolt connecting the

.

d

. Locate the shift shaft to the

parking position;













25














26

27

side cover with the housing

Take off the side cover an

gasket.

28





73

CHERY AUTOMOBILE CO., LTD                   Automatic Transmission Fault Diagnosis Manual

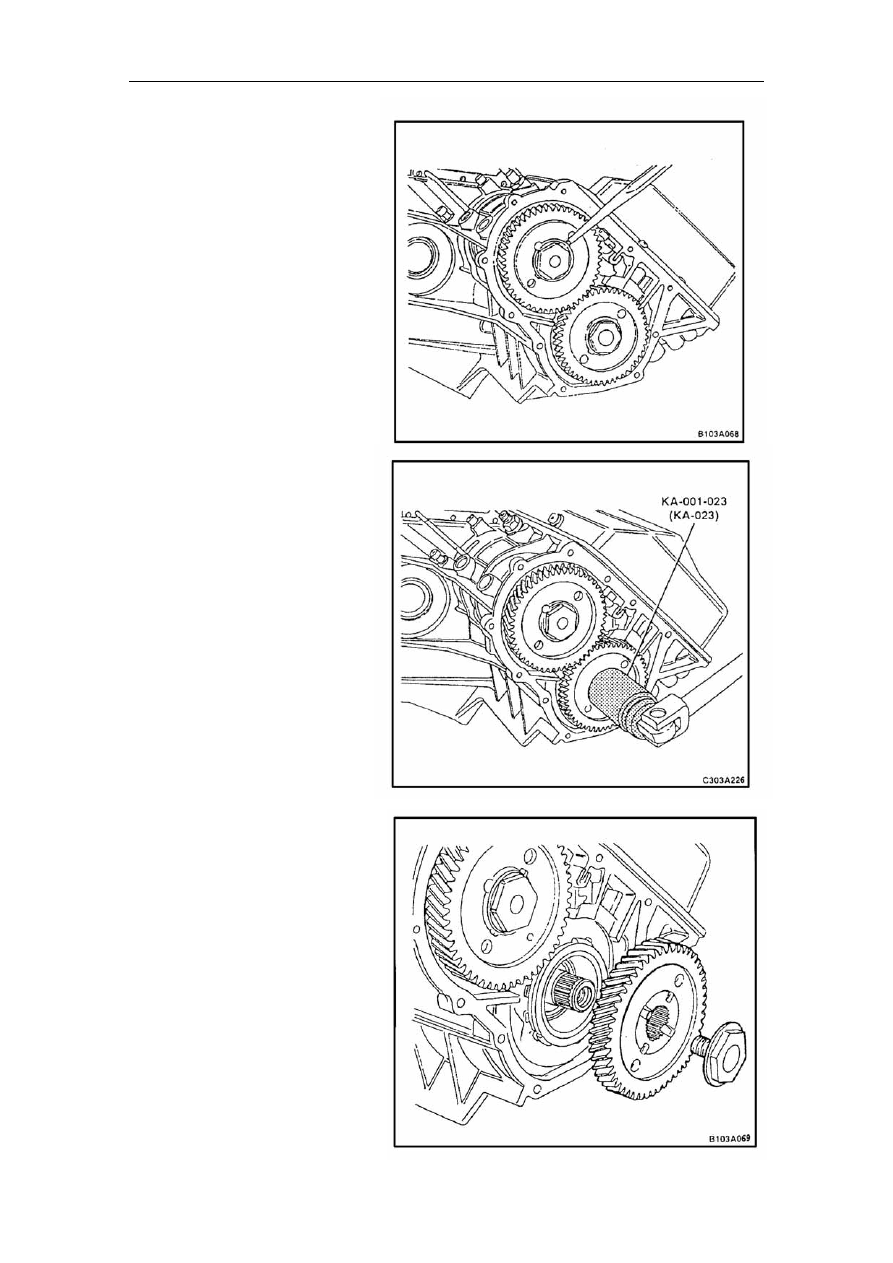

29. Pry the output gear lock bolt’s

flange edge to flat;



.Loosen the main back output

gear’s lock bolt with the special

tool of KA-001-023.0




.Take off the lock bolt and main

back output gear;




















30













31
