The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

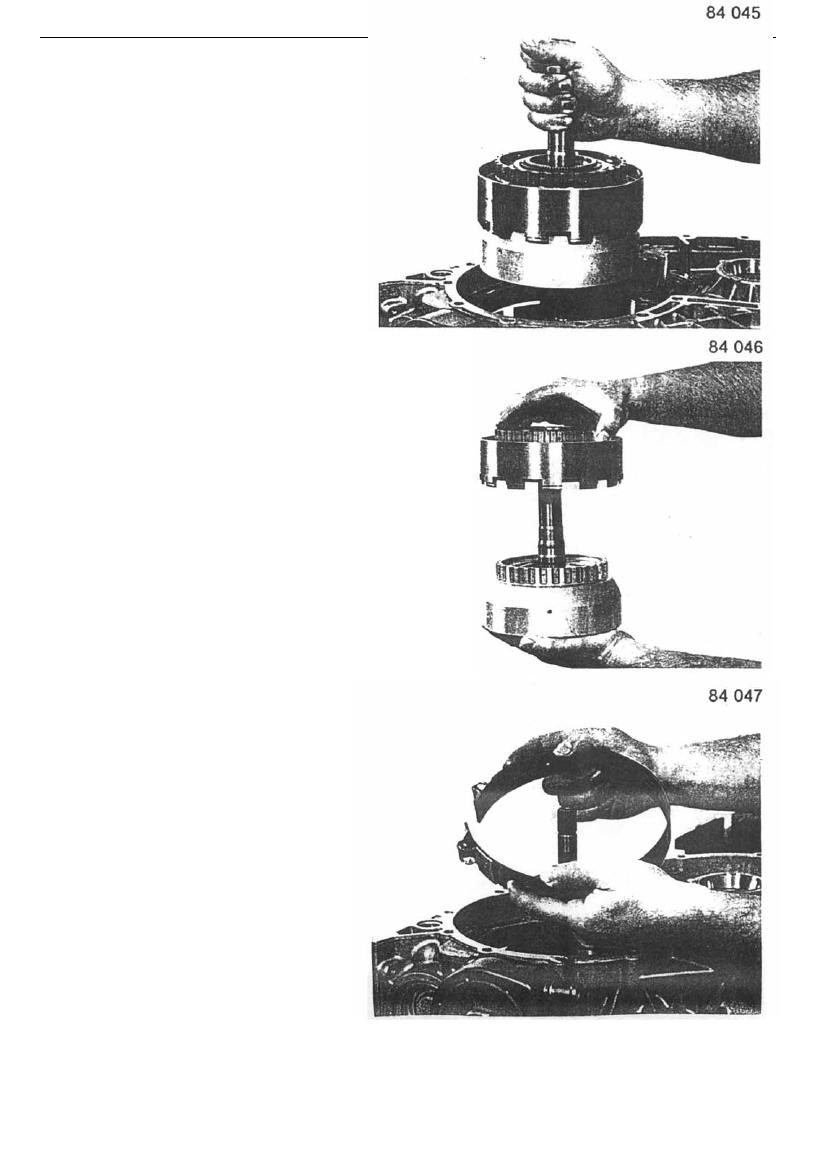

Loosen C-type brake band.

Remove clutch A, clutch B and 2nd gear

one-way overrunning clutch as an assembly.









Separate clutch A, clutch B and one-way

overrunning clutch.

















Slightly remove the tensioned brake band,

USE CARE not to bend brake band.



-35-

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

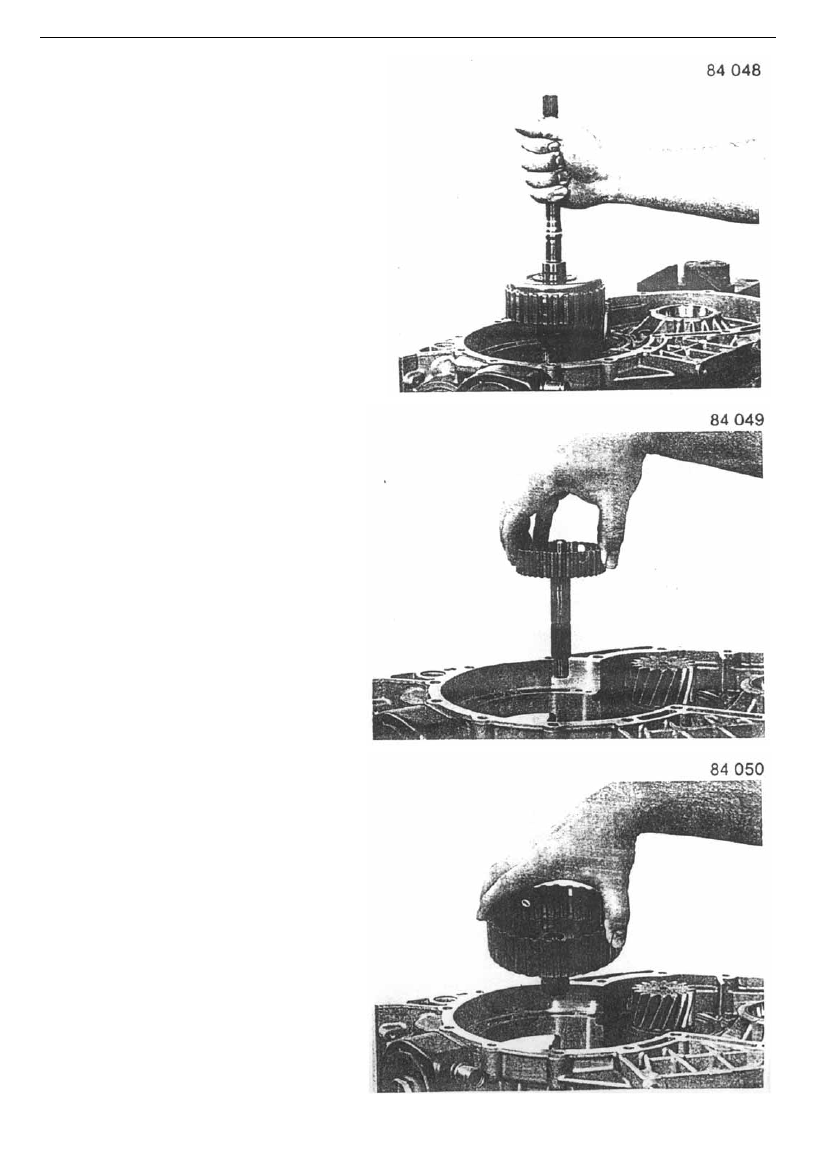

  Remove clutch E and input shaft.



























Remove center shaft, clutch E support and thrust

bearing together.























Remove sun gear shaft, clutch A support and

thrust bearing as an assembly.



-36-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

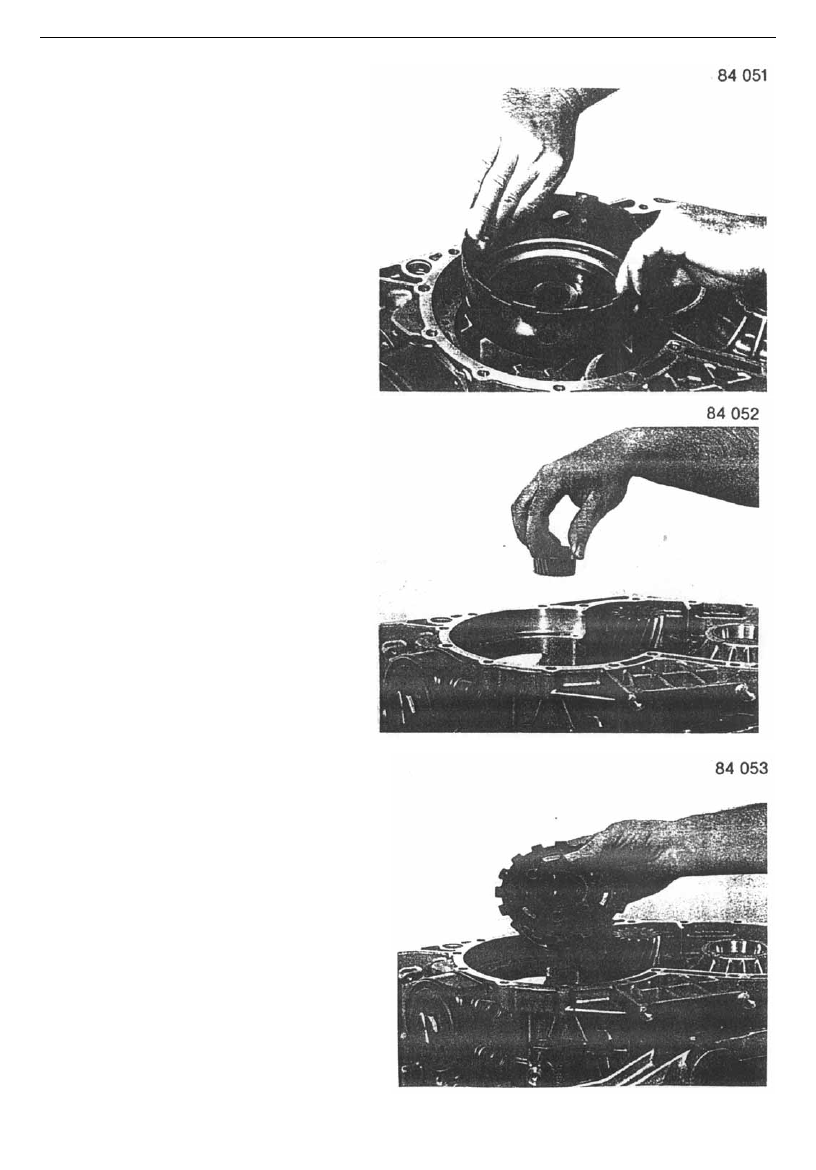

Remove sun gear drive drum and thrust bearing.





















Remove the sun gear.















As shown on fig., remove planetery mechanism





-37-

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

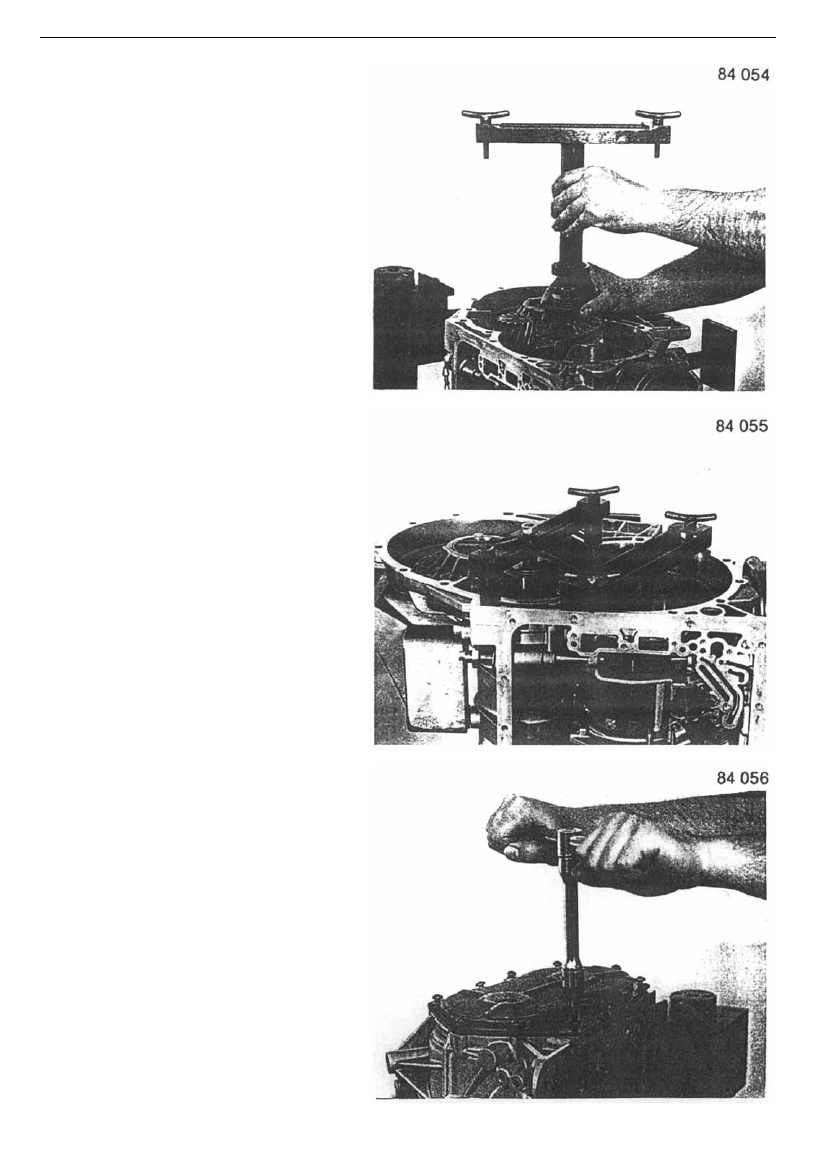

Install locator 5P 95 000 289 on output shaft top,

and fix it on the transmission housing.

























Install locator on the driven shaft and fix it on the

housing with bolts.



Turn over transmission by 180°.



















Remove 11 connecting bolts. Remove side cap

and gasket.

Tool: 27# quincunx socket spanner
