Chery A11. Manual - part 11

Usage, repair and maintenance specification of CAC gasoline engine

4. The removal and installation of oil pump with oil seal

assembly

Fig. 82

Fig. 81

Fig. 80

Fig. 79



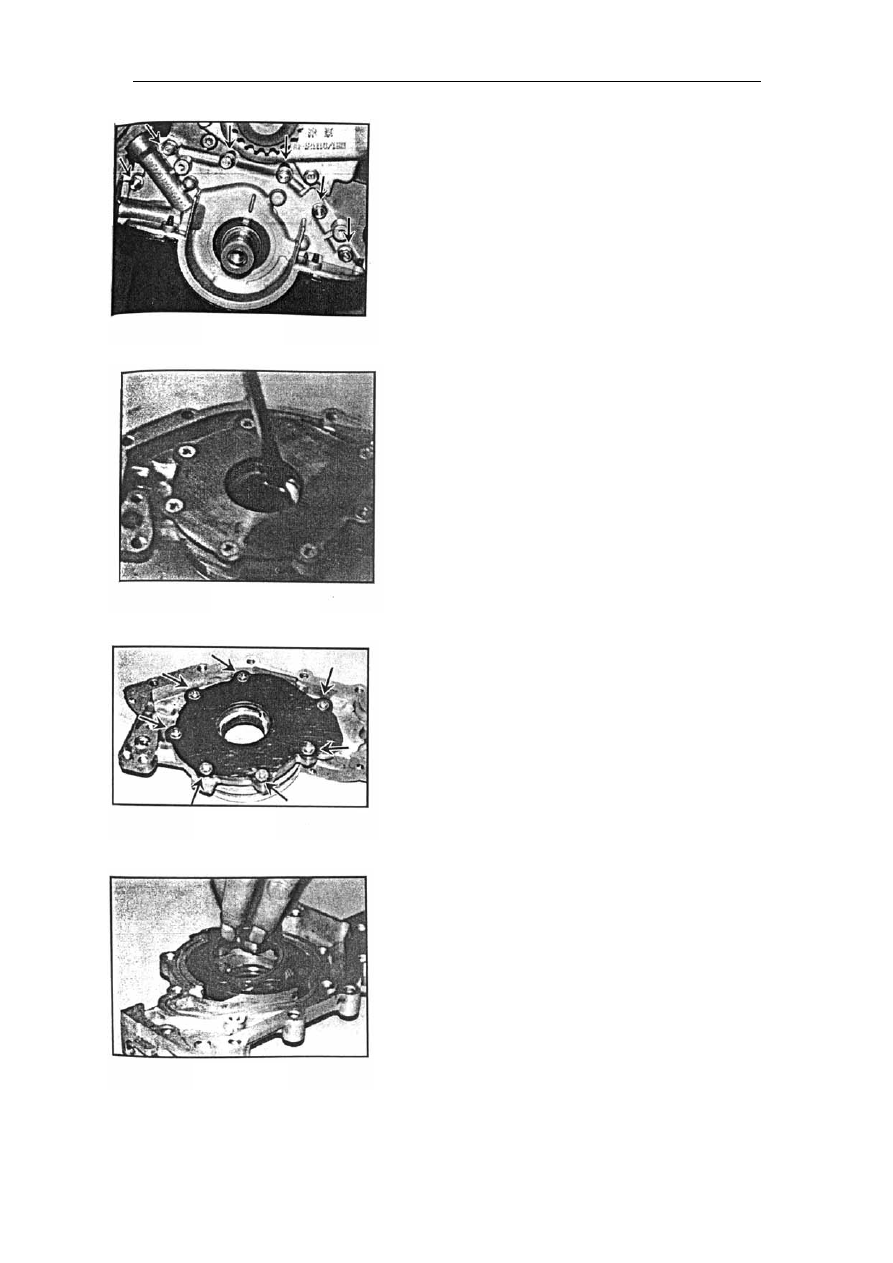

removal：
——Loosen six M6×30 hexagonal flange surface bolts.

Remove the bolts (as the figure indicates )
——Remove oil pump with oil seal assembly












— — Pry out the front oil seal of crankshaft by

screwdriver or chisel. Note: Don’t damage the front oil

seal bore.
















——Remove seven M6 countersunk head screws (as the

arrow in figure indicates )
——Remove oil pump cover














——Take out the inner and outer rotor



45

Usage, repair and maintenance specification of CAC gasoline engine

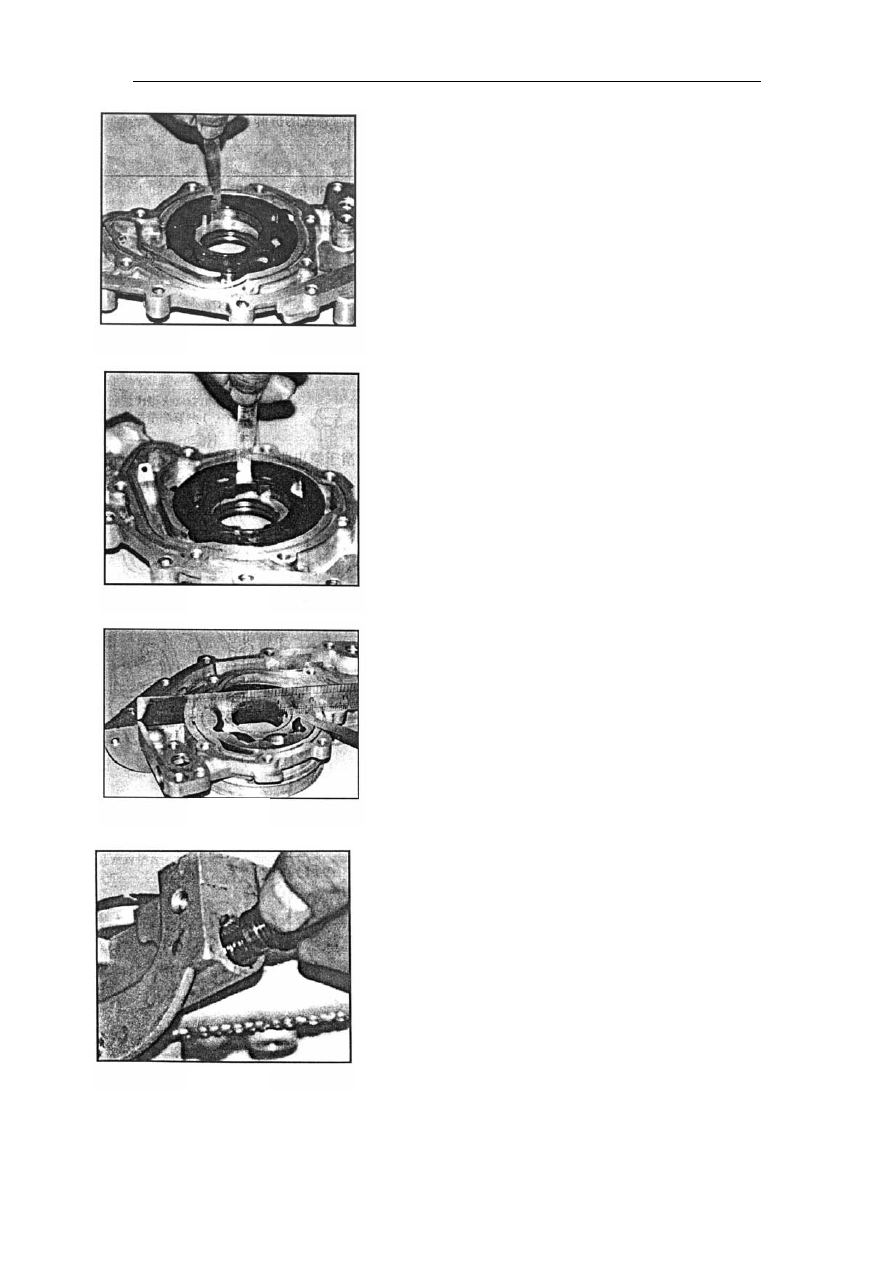

——Check the clearance between outer rotor of oil pump

and case bore of oil pump.

Fig. 86

Fig. 85

Fig. 84

Fig. 83

The clearance between outer rotor of oil pump and

case bore of oil pump should be 0.06—0.19mm.


















——Check the radial clearance between inner rotor and

outer rotor of oil pump.

    The radial clearance between inner rotor and outer

rotor of oil pump should be 0.05—0.18mm.
















——Check the end play of rotor

        The end play of rotor should be 0.014—0.100mm.






——Remove horizontal hexagonal socket head plug (small

one)
——Take out the spring of relief valve and plunger of relief

valve.
——Check the spring load and free length

    spring free length is 46mm。

    spring load is 32.8N±2N when the length is 29mm.

        installation length of relief valve spring is 38.5mm.







46

CAC Gasoline Engine Maintenance And Servicing Manual

3





ANHUI CHERY AUTOMOBILE CO., LTD





















CAC478/480 GASOLINE ENGINE

                                    Instruction Book on Using and Maintenance














PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

CAC Gasoline Engine Maintenance And Servicing Manual

3



Catalogue



Int ro duct io n…… ………… …………… …… ……………… …………… ………… ……1
Engine  configuration  view  and  sectional  view……………………………………………3
Main  engine  technical  indexes  and  operation  parameters………………………………11
Engine  structural  features………………………………………………………………13
Engine  service……………………………………………………………………………15
Engine  removal  and  assembly  procedure………………………………………………17
[1]、Positioning  no.1  cylinder  top  dead  center  (compression)  …………………………17
[2]、Upper  and  lower  timing  gear  cover  assemblies    removal  and  installation………18
[3]、Crankshaft  pulley  removal  and  installation………………………………………18
[4]、Valve  cover  and  seal  gasket  removal  and  installation……………………………19
[5]、Timing  belt  removal,  installation  and  adjustment…………………………………20
[6]、Tension  pulley,  crankshaft  gear  and  camshaft  gear  removal,  check  and  installation22
[7]、Camshaft  oil  seal  removal  and  installation…………………………………………23
[8]、Valve  mechanism  and  cylinder  head  removal,  check  and  installation……………24
[9]、Piston  and  connecting  rod  assembly  removal  and  installation……………………33
[10]、Flywheel  assembly  and  rear  oil  seal  bracket  assembly  removal  and  installation…36
[11]、Crankshaft,  crankshaft  thrust  washer,  bearing  bushing  and  main  bearing  capremoval  and

i n s t a l l a t i o n … … … … … … … … … … … … … … … … … … … … … … … … … … 3 8

[12]、Oil  baffle  assembly  removal  and  installation……………………………………41
[13]、Engine  oiling  system………………………………………………………………42
[14]、Engine  cooling  system……………………………………………………………49
[15]、Engine  air  intake  and  exhaust  system……………………………………………53
[16]、Engine  crankcase  ventilation  system……………………………………………58
[17]、Engine  fuel  supply  system………………………………………………………62
Carburetor  engine  malfunction  ,  cause  and  correction…………………………………67
CAC480MEngine  single-point  electric  control  injection  system………………………74
[1]、 Ge ne ra l… …… …… ……… …… …… ……… …… …… …… …… …… …………7 4
[2]、Operation theory … … … … … … … … … … … … … … … … … … … … … … … … … 7 5
[3]、Wir ing  diagram……………………………………………………………………95
[4]、Syst e m  s ervice……………………… ……………………………………………97
[5]、Malfunction,  cause  and  correction………………………………………………102
