Утверждаю:



















Начальник Отдела сервиса



















____________Т.Г. Суховерш



















« 28 » октября 2008 г.




ИНФОРМАЦИОННЫЙ БЮЛЛЕТЕНЬ



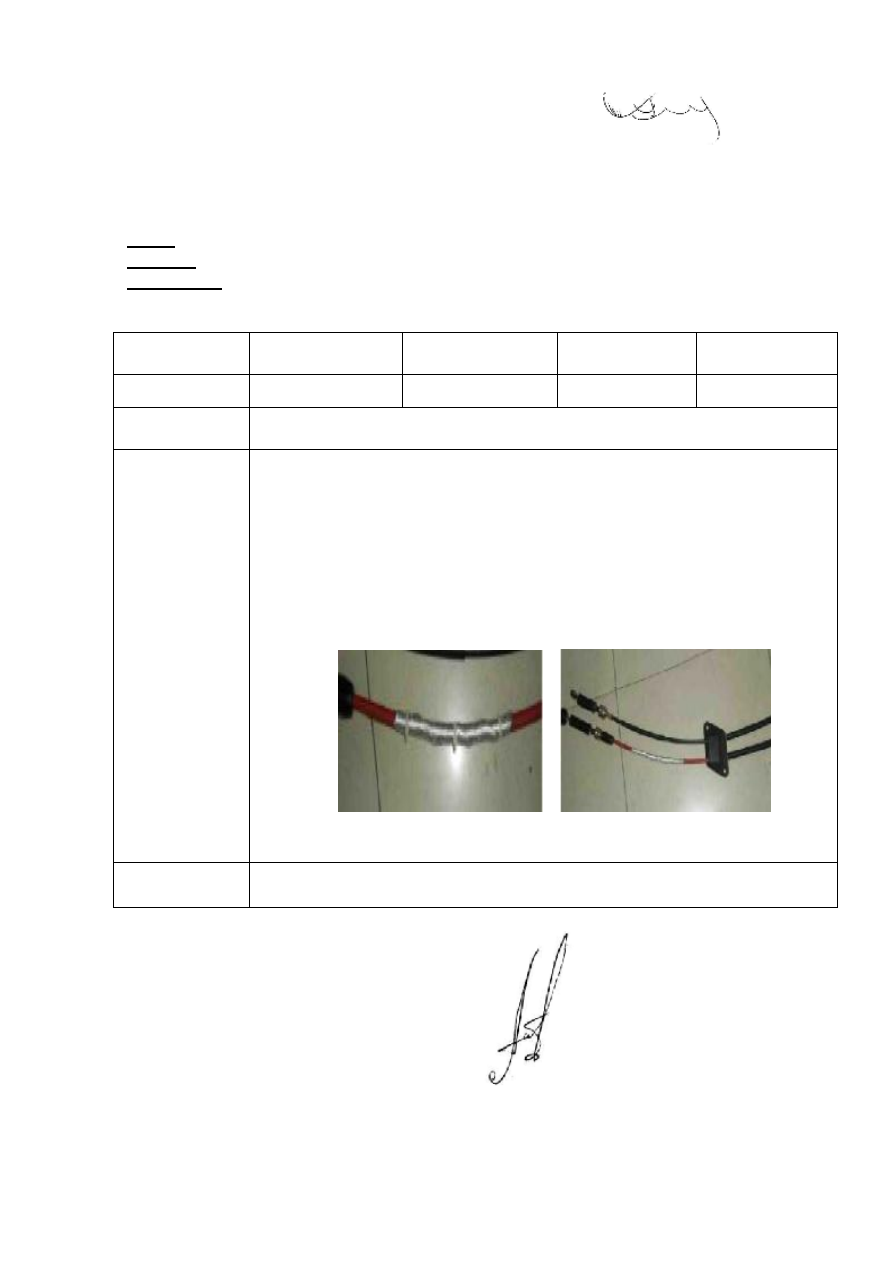

Тема: Затрудненное переключение передач.
Модель: «CHERY» Т11.



Основание: Бюллетень «CHERY AUTOMOBILE CO., LTD» №: TB-C0218 от
18.09.2008 г.




ЗАО ЗАЗ"

Номер

бюллетеня

Дата выпуска

Лист

Листов

Отдел сервиса

№ 75-292

28.10.2008г.

1

1

Причина

Перегорание оболочки троса КПП из-за высокой температуры

системы выпуска отработавших газов.

Метод

устранения

1.

Компания «CHERY AUTOMOBILE CO., LTD» применила при
производстве

усовершенствованный

трос

переключения

передач начиная с VIN-кода 8D212566.

2.

При  обращении  владельцев  на  СТО,  а  также  при  выполнении
планового  ТО  необходимо  проверить  трос  переключения
передач.  В  случае  применения  троса  старого  образца  –
произведите  его  доработку  методом  обворачивания  его
алюминиевой  фольгой  (кат.  №  T11-BJ1703091).  Фольгу
необходимо закрепить при помощи стальной проволоки (Рис. 1).











Рис. 1

Норма

времени

Произвести доработку троса переключения передач – 0,5 н/ч.








Начальник бюро разработки
техпроцессов и регламентов













А.И. Шишкин























Утверждаю:



















Начальник Отдела сервиса



















____________Т.Г. Суховерш



















« 29 » октября 2008 г.


ИНФОРМАЦИОННЫЙ БЮЛЛЕТЕНЬ

Тема: Параметры для регулировки углов установки колес.
Модель: S12 «Kumo», S21 «Jaggi».
Основание: Бюллетень «CHERY AUTOMOBILE CO., LTD» №: TB-T0209 от
19.05.2008 г.

ЗАО ЗАЗ"

Номер

бюллетеня

Дата выпуска

Лист

Листов

Отдел сервиса

№ 75-293

29.10.2008г.

1

1

Причина

Повышение качества предоставляемых услуг.



Позиция

Параметры

Параметры

Модель

S12

S21

Угол развала передних
колес

52'±50'



0.87°±50'



Схождение передних колес

3°30'±30'



3.4°±30'



Угол продольного наклона
шкворня

12°48'



12.7°



Переднее

колесо




Угол поперечного наклона
шкворня

6'±6'



(1±3) mm



Угол развала задних
колес

0°±30'



0°±20'



Заднее
колесо

Схождение задних колес

0°±20'



0°±20'



Датчик бокового скольжения (заноса)

≤3м/км



≤3м/км









Начальник бюро разработки
техпроцессов и регламентов













А.И. Шишкин






















Утверждаю:



















Начальник Отдела сервиса



















____________Т.Г. Суховерш



















« 13 » ноября 2008 г.


ИНФОРМАЦИОННЫЙ БЮЛЛЕТЕНЬ



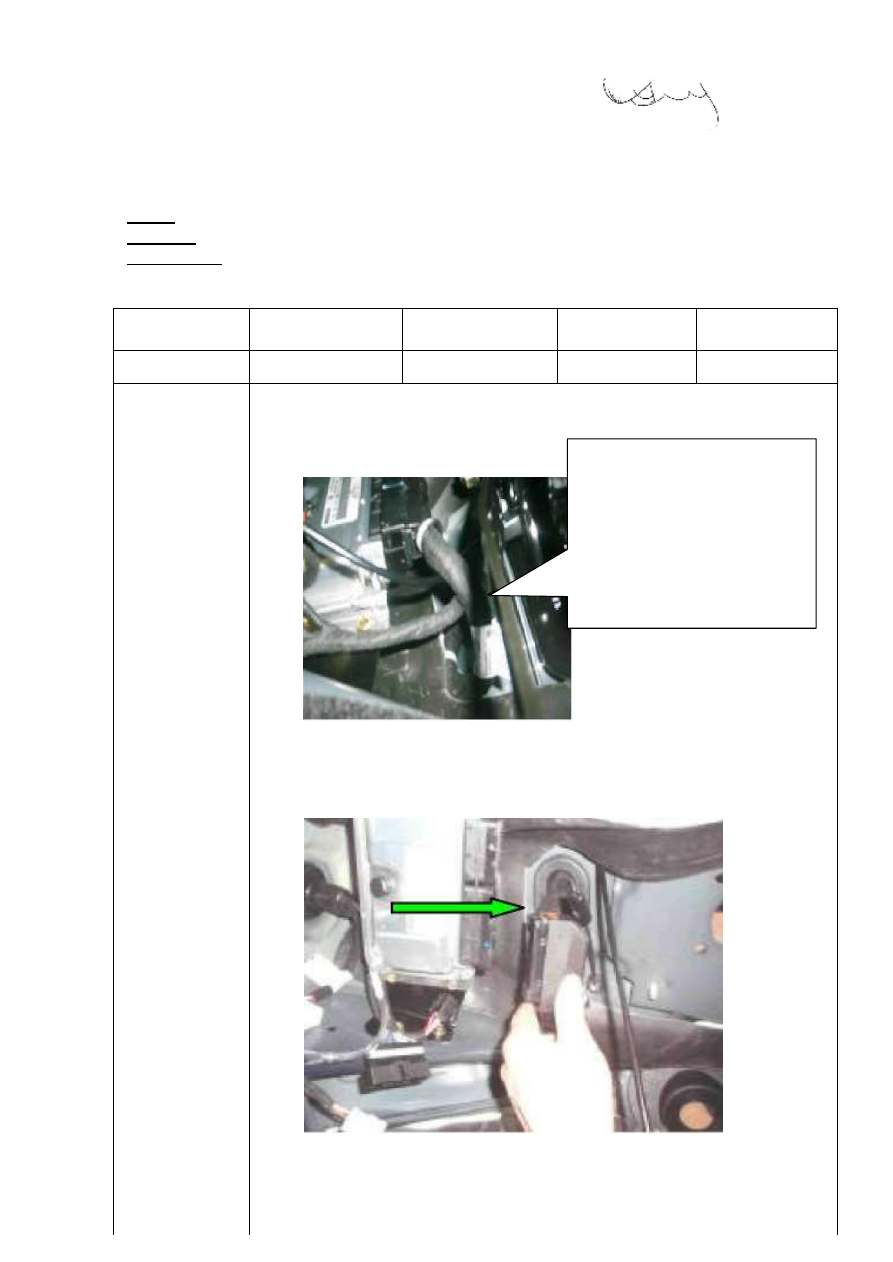

Тема: Затирание пучка проводов ЭБУД о привод сцепления.
Модель: «CHERY» Kimo А1 (S12) оснащенных двигателями SQR473.



Основание: Бюллетень «CHERY AUTOMOBILE CO., LTD» №: TB-E0198 от
25.03. 2008 г.




ЗАО ЗАЗ"

Номер

бюллетеня

Дата выпуска

Лист

Листов

Отдел сервиса

№ 75-295

13.11.2008г.

1

2

Метод

устранения










































1.  Проверить расположение жгута проводов ЭБУД относительно

привода сцепления.

















2. Отсоедините клемму «-» АКБ, а также разъем ЭБУД.























Если растояние между
пучком проводов ЭБУД и
приводом сцепления
меньше 20 мм. это может
привести к повреждению
электропроводки.

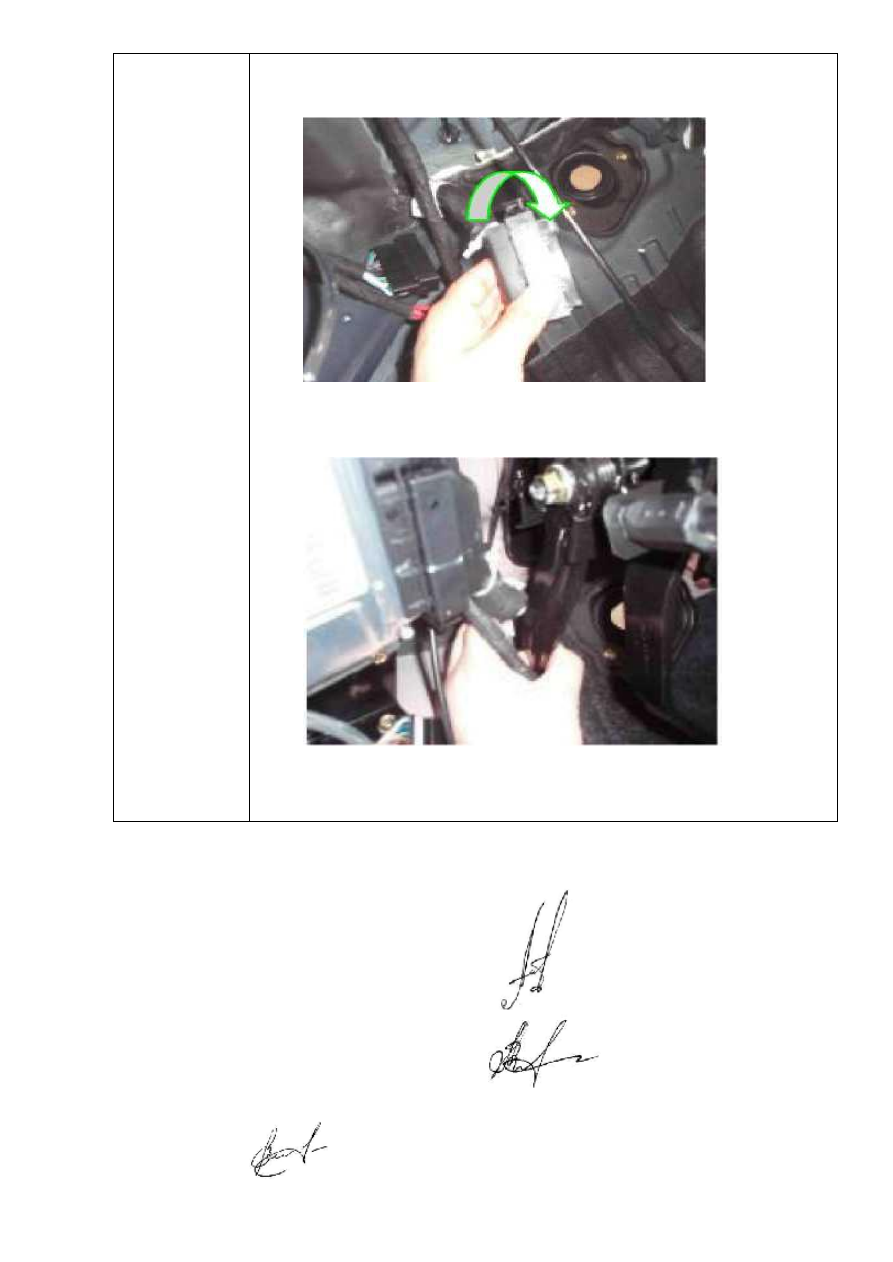

3. Проверните разъем на 360° по часовой стрелке.













4. Подключите разъем ЭБУД и убедитесь в отсутствии затирания о
привод сцепления при нажатии на педаль сцепления.
















5. Подключите клемму «-» АКБ.


Примечание: Данную процедуру необходимо производить на автомобилях с VIN-
кодами до 8D117255.





Начальник бюро разработки
техпроцессов и регламентов













А.И. Шишкин



Н. Контр.
Ведущий инженер















В.С. Лагода
















Рипа Р.Г.
(061) 286-14-10
