Утверждаю:



















Начальник Отдела сервиса



















____________Т.Г. Суховерш



















« 24 » октября 2008 г.




ИНФОРМАЦИОННЫЙ БЮЛЛЕТЕНЬ



Тема: Появление трещин на поверхности светотехники автомобилей.
Модель: «CHERY» Все модели.



Основание: Бюллетень «CHERY AUTOMOBILE CO., LTD» №: TB-B0217 от
18.07.2008 г.




ЗАО ЗАЗ"

Номер

бюллетеня

Дата выпуска

Лист

Листов

Отдел сервиса

№ 75-288

24.10.2008г.

1

1

Причина

Недостаточная защита поверхности светотехники.

Метод

устранения

При  выполнении  полировки  с  воском,  необходимо  обеспечить

защиту поверхностей светотехники автомобиля, исключив возможность
попадания  полировочных  материалов  на  поверхность  светотехники
автомобилей (фонари, фары, повторители и т.д).












Начальник бюро разработки
техпроцессов и регламентов













А.И. Шишкин

























Утверждаю:



















Начальник Отдела сервиса



















____________Т.Г. Суховерш



















« 24 » октября 2008 г.


ИНФОРМАЦИОННЫЙ БЮЛЛЕТЕНЬ

Тема: Коды неисправностей системы иммобилайзера.
Модель: А1 «Аmulet», А5 «Elara», QQ6 «Jaggi» с системой иммобилайзера.
Основание: Бюллетень «CHERY AUTOMOBILE CO., LTD» №:

TB-E0204

 от

26.04.2008 г.

ЗАО ЗАЗ"

Номер

бюллетеня

Дата выпуска

Лист

Листов

Отдел сервиса

№ 75-289

24.10.2008г.

1

1

Причина

Повышение качества предоставляемых услуг.



Коды неисправностей системы иммобилайзера и методы их устранений



КОД

Причина неисправности

Возможный метод устранения

9000



Внутренний сбой противоугонного
устройства



Заменить противоугонное устройство



B040



Ошибка связи на линии W



1) Проверьте соединительный жгут проводов на разъеме

линии W противоугонного устройства;

2) Замените противоугонное устройство или ЭБУ.



B042



Замыкание линии W



Проверьте соединительный жгут проводов на разъемах
 линии W и провод «массы» противоугонного устройства



B043



W линия закорочена на источник питания



Проверьте соединительный жгут проводов на разъемах
 линии W, вывод зажигания и вывод аккумулятора.



B045



Светодиод закорочен на «массу»,
светодиод работает ненормально.



1) Проверьте соединительный жгут проводов между

светодиодом и противоугонным устройством;

2) Замените светодиод.



B048



Светодиод закорочен на источник
питания



1) Проверьте соединительный жгут проводов между

светодиодом и противоугонным устройством;

2) Замените светодиод.



B055



Ключ не определяется



1) Проверьте катушку противоугонного устройства;
2) Замените передающий чип в ключе.



B056



Противоугонное устройство не сохраняет
информацию на ключе



При помощи диагностического прибора запишите
информацию ключа в противоугонное устройство



B057



Ключевой код не был записан в
противоугонном устройстве



При помощи диагностического прибора запишите
ключевой код в противоугонное устройство



B059



Запрос от ЭБУ не получен



Проверьте соединительный жгут проводов на разъеме  линии R
противоугонного устройства



B060



Получена неправильная информация
ключа



1) Повторно подберите ключ;
2) замените чип.



B061



Нарушена связь с ключом



1) Проверьте катушку противоугонного устройства;
2) Замените чип ключа.



B077



Определяется только информация,
считываемая с ключа



Замените чип ключа






Начальник бюро разработки
техпроцессов и регламентов













А.И. Шишкин






















Утверждаю:



















Начальник Отдела сервиса



















____________Т.Г. Суховерш



















« 23 » октября 2008 г.


ИНФОРМАЦИОННЫЙ БЮЛЛЕТЕНЬ



Тема: Неисправность центрального замка.
Модель: «CHERY» S11.



Основание: Бюллетень «CHERY AUTOMOBILE CO., LTD» №: TB-E0207



от

12.05.2008 г.




ЗАО ЗАЗ"

Номер

бюллетеня

Дата выпуска

Лист

Листов

Отдел сервиса

№ 75-290

23.10.2008г.

1

3

Неисправность

Центральный замок не управляется пультом дистанционного

управления.



Возможные

причины

неисправности



1.  Поблизости находится устройство, излучающее электромагнитные

волны, например, телевизионная башня, силовая установка,
радиостанция;

2.  Аккумулятор разряжен;
3.  Разряжен пульт дистанционного управления;
4.  Разряжен модуль противоугонной системы;
5.  Не соответствуют пульт дистанционного управления и модуль

противоугонной системы;

6.  Короткое замыкание жгута проводов контрольной блокировки;
7.  Неисправность центрального замка.


Метод

устранения

1.  Удалиться от устройства излучающего электромагнитные волны.
2.  Проверьте, не разряжен ли аккумулятор. В случае необходимости –

произведите зарядку АКБ.

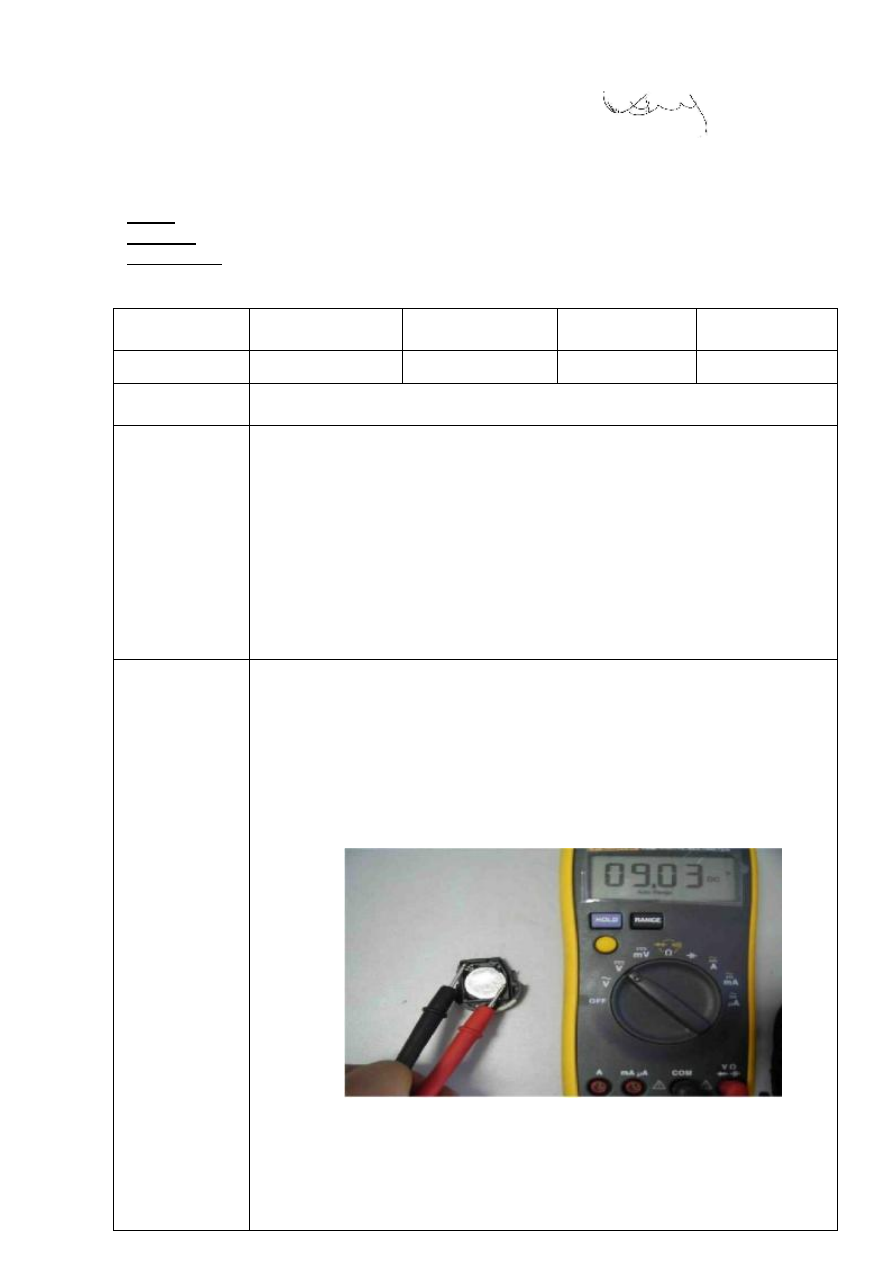

3.  Проверьте, не разряжен ли пульт дистанционного управления: при

помощи Мультиметра измерьте, зарядку аккумулятора пульта
дистанционного управления. Существует четыре вида пультов
дистанционного управления Сhery, у разных видов разные
аккумуляторы. Вы можете проверить пульт и провести
испытание. Рис. 1















Рис. 1


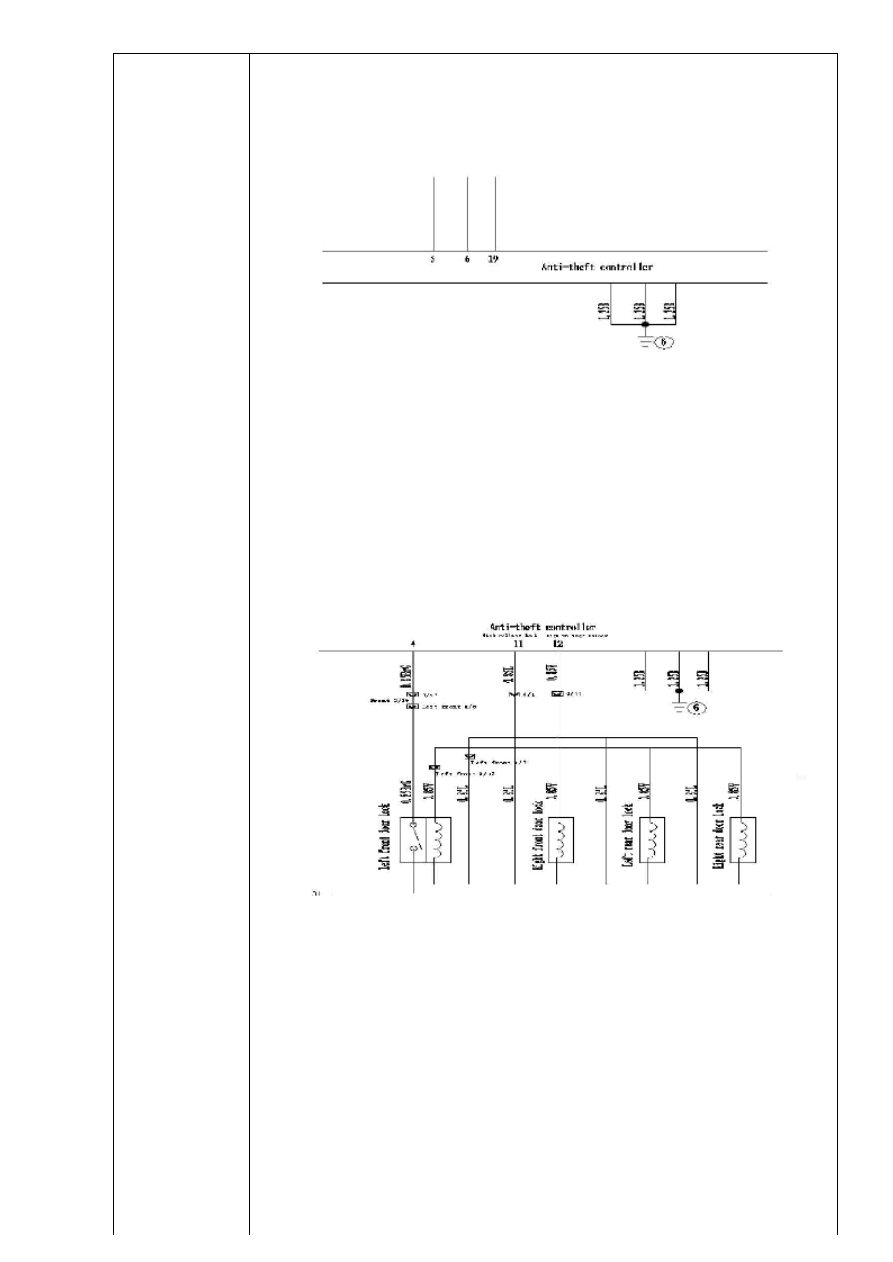

4.  Проверьте зарядку модуля противоугонной системы:  при помощи

Мультиметра  проверьте  напряжение  модуля  противоугонной
системы,  если  напряжение  выше  12  В,  значит    модуль
противоугонной  системы  работает  нормально.  (положительный

контакт  Мультиметра  соедините  с  клеммой  5,  6  или  19,  а
отрицательный  –  с  ®  точкой,  модуль  находится  за  панелью
приборов со стороны водителя), проверьте электрическую схему.
Рис. 2













Рис. 2



5.  Проверьте,  соответствуют ли  пульт  дистанционного  управления

и  модуль  противоугонной  системы:  у  «Сhery»  четыре  поставщика
(9CG> 9AK> 9DW> 9EH), модуль противоугонной системы и пульт
дистанционного управления должны быть от одного поставщика.

6.  Проверьте  напряжение  между  клеммами  11  и  12  при  закрытой

двери.  Если  напряжение  приблизительно  2  В,  можно  сделать
заключение  о  коротком  замыкании  контрольной  проводки,
проверьте электрическую схему. Рис.3


















Рис. 3




6.1. После  отсоединения  разъема  проводки  передней  правой  двери

закройте  дверь  при помощи пульта  дистанционного  управления,
остальные  двери  будут  работать  нормально.  В  данном  случае
можно  сделать  заключение  о  коротком  замыкании  проводки
правой передней двери. При дальнейшей проверке обнаруживаем,
что проводка нарушена. Рис. 4.
