ТИ 75.070

Технологическая инструкция по проведению регламентных работ автомобилей Чери Тигго.
















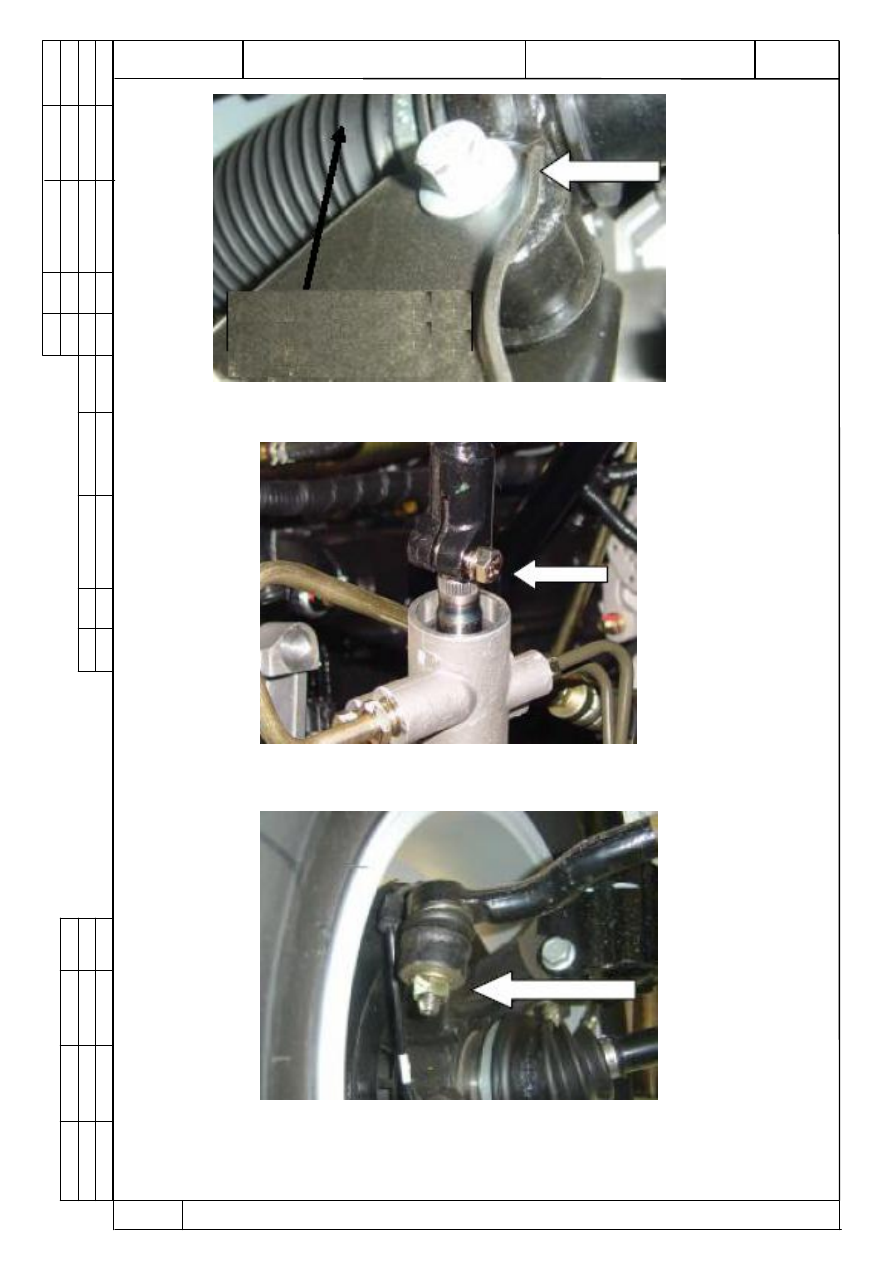

Рис. 35. Крепление рулевого механизма.


















Рис. 36 Крепление рулевого вала.

















Рис. 37 Крепление наконечников рулевых тяг.



ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

31



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.070

Технологическая инструкция по проведению регламентных работ автомобилей Чери Тигго.


14.5 ПРОВЕРКА КОЛИЧЕСТВА МАСЛА В БАЧКЕ ГИДРОУСИЛИТЕЛЯ.


Запустить  двигатель  на  холостом  ходу,  повернуть  рулевое  колесо  из  сто-

роны в сторону, для повышения температуры масла до 40-80°C.

Проверьте уровень масла в масляном бачке, он должен достигать отметки

“MAX”. В случае если уровень масла низкий, проверить все части на наличие

утечек и лишь, затем довести уровень масла до отметки “MAX”.





















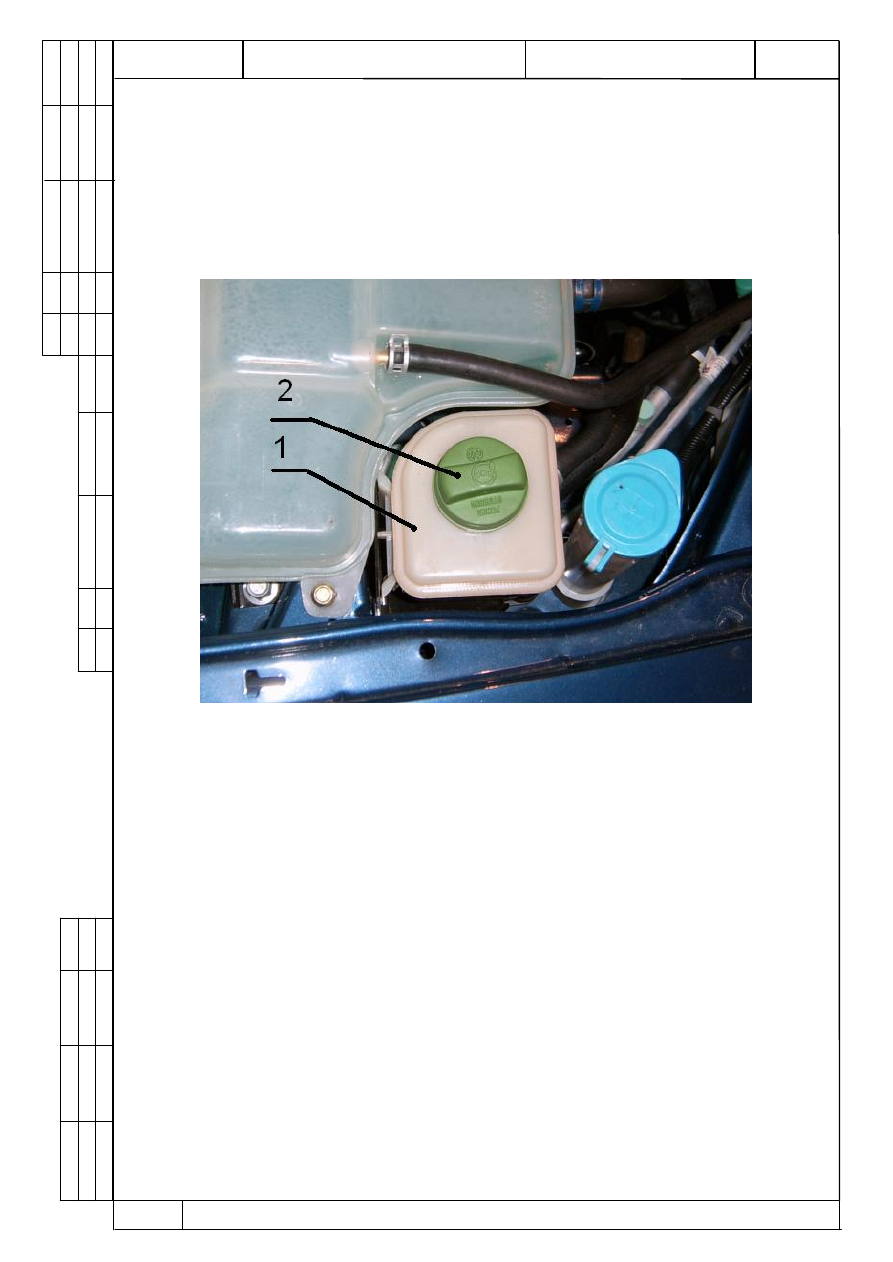

Рис. 38. Проверка масла в бачке гидроусилителя.

1 – бачок; 2 – пробка.


14.6 ЗАМЕНА МАСЛА В СИСТЕМЕ ГИДРОУСИЛИТЕЛЯ.


Для замены масла необходимо:

- слить старое масло с масляного бачка  и сливной трубки при помощи  уста-

новки  WLR  1839  «Werther»  на  заведенном  двигателе,  поворачивая  рулевое

колесо из одного крайнего положения в другое.
- залить свежее масло.
- удалить из гидравлической системы воздух, для чего повернуть рулевое ко-

лесо поочередно влево и вправо до предела, пока из масляного бачка не уй-

дет вся пена. Если уровень масла упадет, долейте масло до отметки “MAX”.

Наличие  даже  небольшого  количества  воздуха  в  системе  приведет  к  шуму

гидравлического насоса.







ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

32



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.070

Технологическая инструкция по проведению регламентных работ автомобилей Чери Тигго.



15.  ПРОВЕРКА СИСТЕМЫ ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ.



Визуально проверить правильность и надежность крепления деталей, гер-

метичность выхлопной системы (детали выхлопной системы не должны со-

прикасаться  с  днищем  автомобиля  и  другими  узлами),  отсутствие  прорыва

выхлопных газов в местах соединения элементов выхлопной системы.


Проверить  затяжку  болтовых  соединений  системы  выпуска  отработавших

газов (рис.35):
- гаек поз. 2 крепления катализатора к трубе поз. 8 Мкр. 55 Нм (50…60 Нм);
- болтов  крепления  трубы  поз.  8  к  глушителю  поз.  14  Мкр.  45  Нм    (40…50

Нм);
- гаек поз. 2 крепления катализатора поз. 4 к приемной трубе поз. 1
  Мкр 55 Нм (50…60 Нм);

Проверить (визуально) состояние (отсутствие разбухания, разрывов, просе-
дания и растрескиваний) резиновых буферов выхлопной системы.




























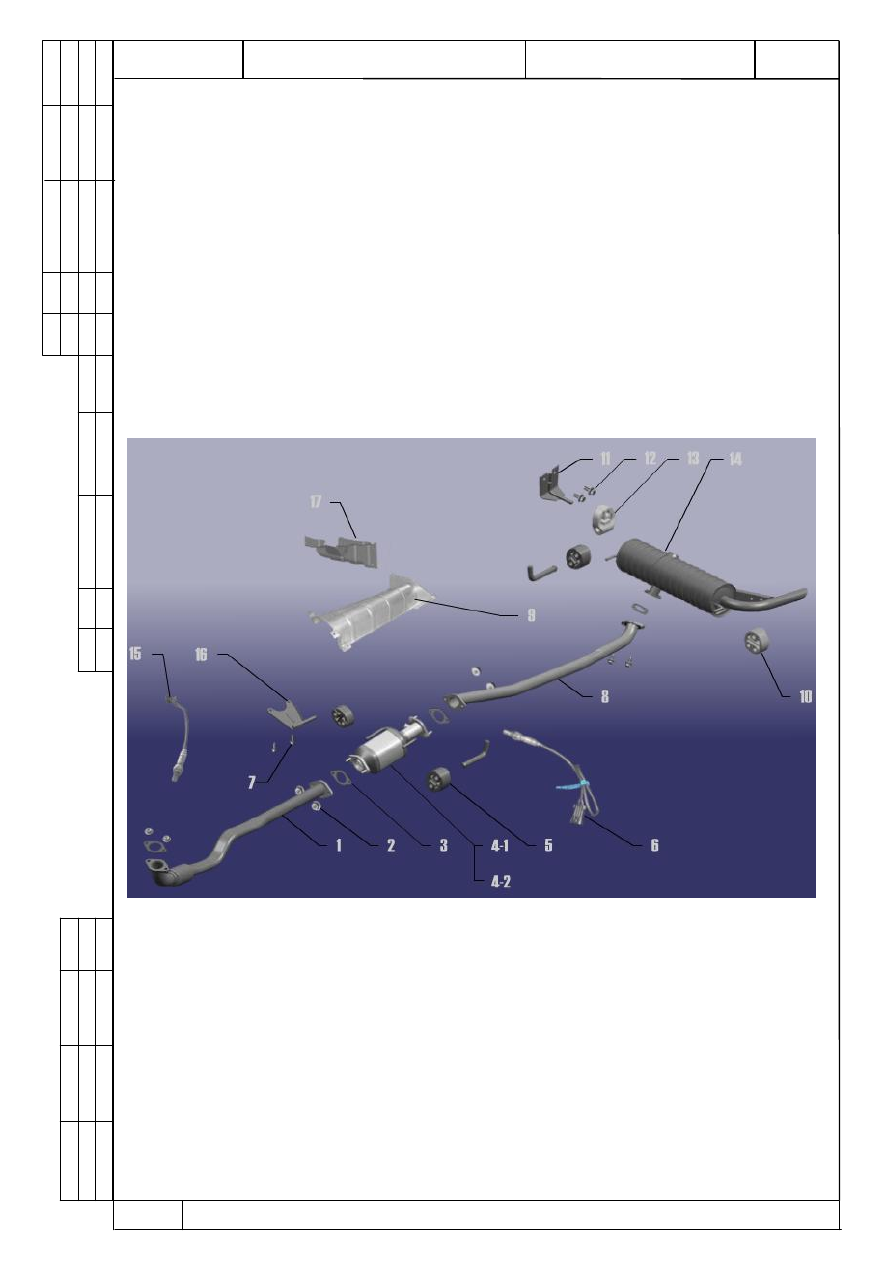

Рис. 39. Система выпуска отработавших газов.

















ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

33



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.070

Технологическая инструкция по проведению регламентных работ автомобилей Чери Тигго.



16. ПРОВЕРКА ХОДОВОЙ ЧАСТИ.


16.1  ПРОВЕРКА  СОСТОЯНИЯ  ШАРОВЫХ  ОПОР,  ЗАЩИТНЫХ  ЧЕХЛОВ

И  РЫЧАГОВ,  ПОДТЯЖКА  РЕЗЬБОВЫХ  СОЕДИНЕНИЙ  ПЕРЕДНЕЙ

ПОДВЕСКИ.



Проверить:
- состояние верхней опоры,  отслоение резины не допускается;
-  состояние  сайлент-блоков  -  отслоение  резины  и  деформация  не  допуска-

ются;
- состояние амортизаторов передней подвески - отсутствие подтекания жид-

кости,  (запотевание  не  является  браковочным  признаком).  При  обнаруже-

нии течи жидкости амортизатор необходимо заменить новым;
- осмотреть рычаги подвески - трещины и деформации не допускаются;
-  состояние  защитных  чехлов  шаровых  шарниров  -  трещины  и  порывы  не

допускаются;
-  состояние  шаровых  шарниров    -  люфт  не  допускается  (люфт  проверяется

путем перемещения рычага  вверх-вниз);

проверить состояние защитного кожуха стойки передней подвески – отсут-

ствие повреждений.

Проверить затяжку резьбовых соединений передней подвески (рис. 21) :
-  проверить  затяжку  болтов  поз.  15  и  19  и  гаек  поз.  24  крепления  нижних

рычагов поз. 14 и 22 к подрамнику поз. 20 М кр. 170,0 – 190,0 Нм;
-  болтов  поз.  4,  крепления  стабилизатора  поз.  1  к  подрамнику  поз.  20

М кр. 19-24 Нм;
- гаек поз. 9 крепления шаровой опоры поз. 11  М кр. 140-160 Нм;
-  гаек  поз.  7  крепления  тяги  стабилизатора  поз.  6  к  стабилизатору  поз.  5

М кр. 42,0-54,0 Нм;
- болтов поз. 21, гаек поз. 23 крепления подрамника к кузову
  М кр. 165-195 Нм;



Внимание: При затяжке болтов крепления рычагов подвеска автомобиля

должна быть нагружена собственным весом автомобиля.

Проверить крепление верхней опоры к кузову Мкр=40-60 Нм.






















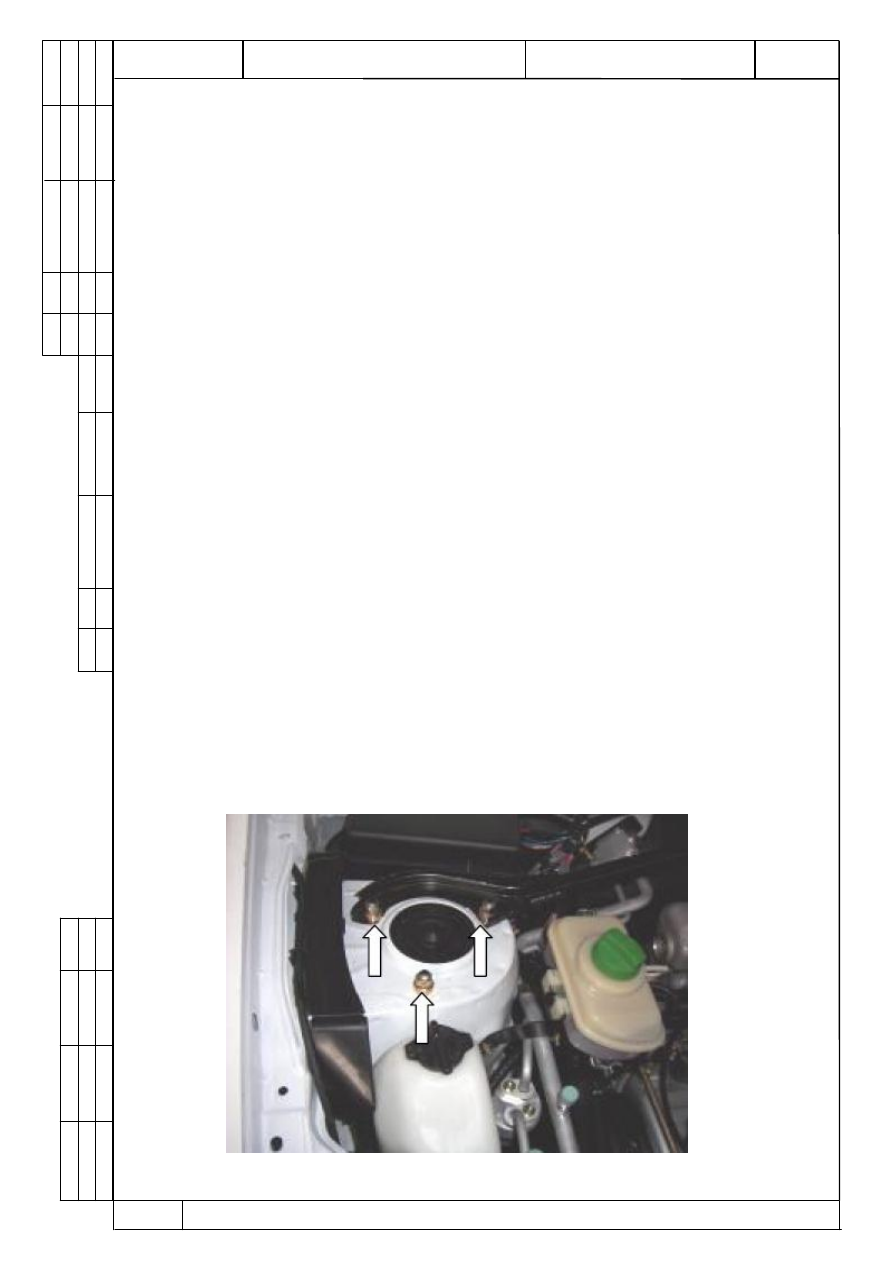

Рис. 40 Крепление верхней опоры.
