Автомобили Chery: руководства по ТО - часть 620

ГОСТ 3.1105-84

ЗАО "ЗАЗ" ОС

25480917

Лист

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.070

Технологическая инструкция по проведению регламентных работ автомобилей Чери Тигго.

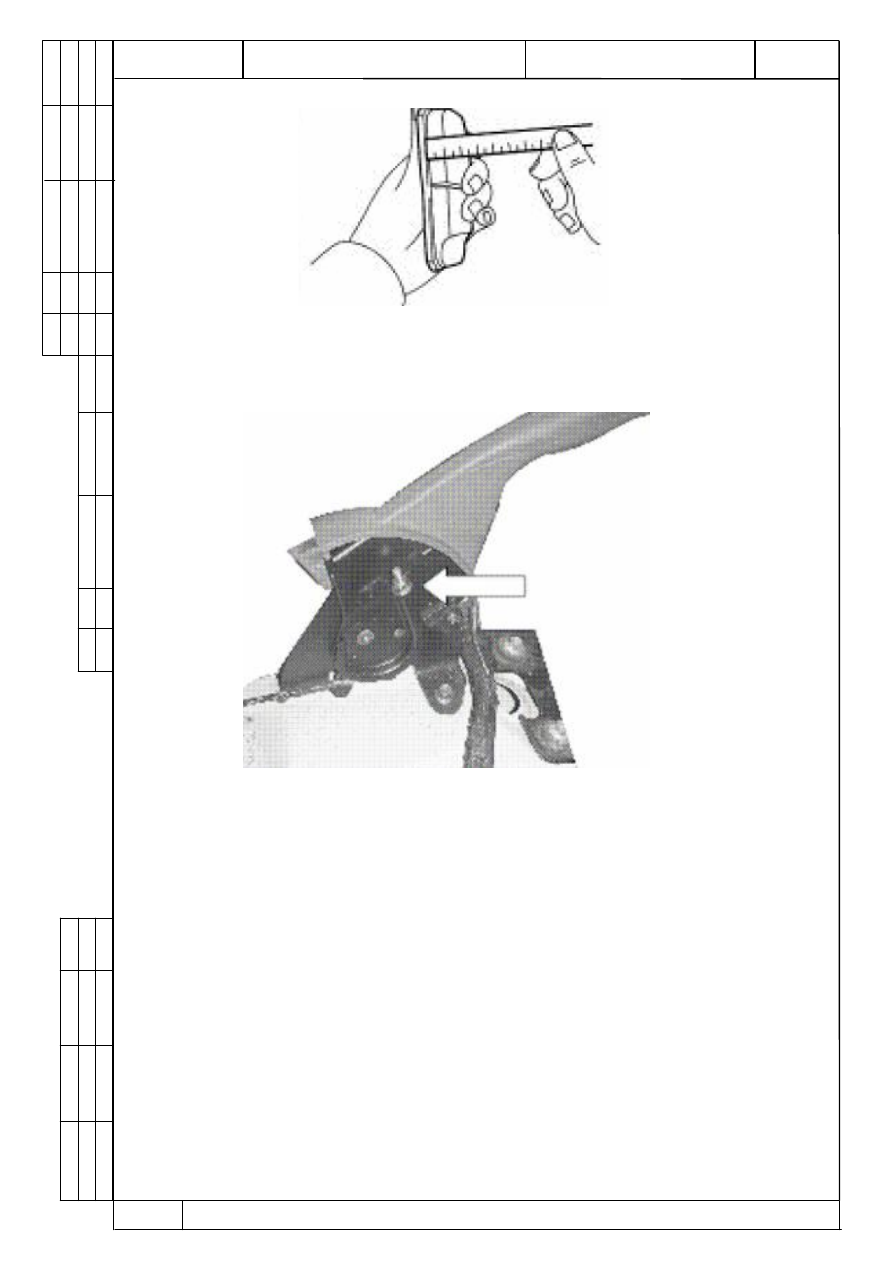

Рис. 46. Проверка тормозных колодок.

16.7 РЕГУЛИРОВКА СТОЯНОЧНОГО ТОРМОЗА.

Рис. 47. Натяжение троса стояночного тормоза.

Проверить наличие, при необходимости заложить смазку Литол-24 в за-

щитные чехлы оболочек троса стояночного тормоза.

Проверить работу стояночного тормоза. Автомобиль с полной массой

должен удерживаться стояночным тормозом на уклоне 23% при переме-

щении рычага на 4…6 щелчков. Если этого не происходит, произвести ре-

гулировку стояночного тормоза, для чего:

перевести рычаг в крайнее нижнее положение;
- снять пластмассовую крышку, которая прикрывает доступ к регулиро-

вочным гайкам;
- один раз нажать на педаль тормоза до упора;
- приподнять автомобиль до вывешивания задних колес;
- опустить рычаг стояночного тормоза;
- вращая задние колеса медленно и равномерно затянуть регулировочную

гайку до тех пор, пока колеса не станут поворачиваться с трудом и осла-

бить до начала свободного вращения задних колес;
- поставить крышку консоли ручного тормоза;

ГОСТ 3.1105-84

ЗАО "ЗАЗ" ОС

25480917

Лист

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.070

Технологическая инструкция по проведению регламентных работ автомобилей Чери Тигго.

17. ПРОВЕРКА ГЕРМЕТИЧНОСТИ ТОРМОЗНОЙ СИСТЕМЫ И

СОСТОЯНИЕ ТОРМОЗНЫХ ШЛАНГОВ.

Нажать на педаль тормоза. Если педаль уходит при постоянном усилии, то

в системе имеется утечка или вздутие тормозных шлангов.

Проверить герметичность тормозных трубок, шлангов и их соединений.

Трещины, вздутия и потертости

тормозных шлангов не допускаются.

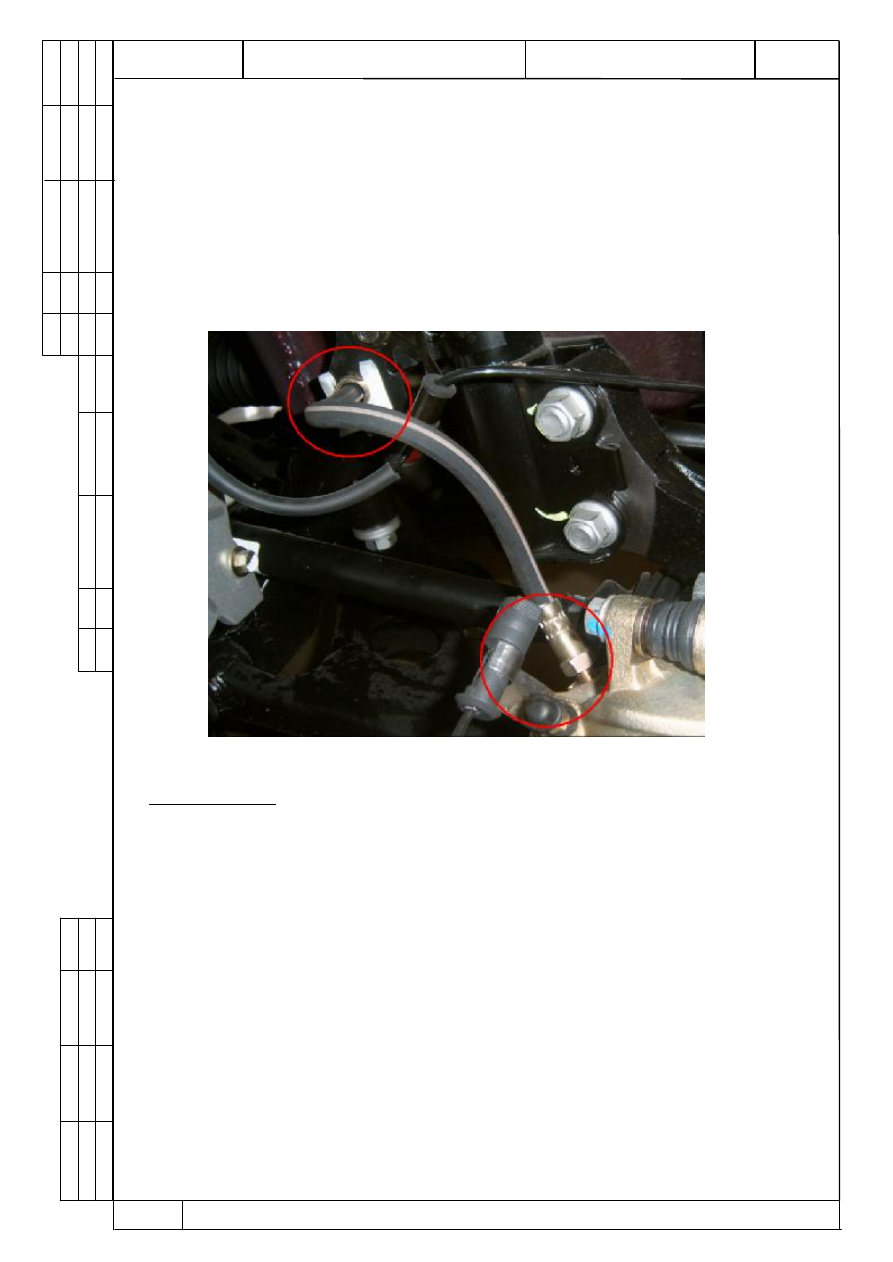

Рис. 48. Крепление тормозного шланга.

1 – шланг; 2 – кронштейн; 3 – трубка.

ВНИМАНИЕ:

Не нажимайте на педаль тормоза, при снятом тормозном барабане, тор-

мозном диске или тормозных колодках.

18. ПРОВЕРКА РАБОТОСПОСОБНОСТИ РЕМНЕЙ

БЕЗОПАСНОСТИ.

Для проверки работоспособности втягивающего устройства инерционных
ремней безопасности необходимо резко потянуть за лямку – она должна за-
клинить. Отпуская лямку, необходимо убедиться, что втягивающее устрой-
ство приводится в рабочее положение и втягивает ремень. Проверить работу
замков ремней безопасности:
- замок должен удерживать лямку ремня;
- после нажатия на кнопку замыкающего устройства пружина должна вы-
брасывать лямку ремня.
Проверить закрепление ремней безопасности к кузову автомобиля.

ГОСТ 3.1105-84

ЗАО "ЗАЗ" ОС

25480917

Лист

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.070

Технологическая инструкция по проведению регламентных работ автомобилей Чери Тигго.

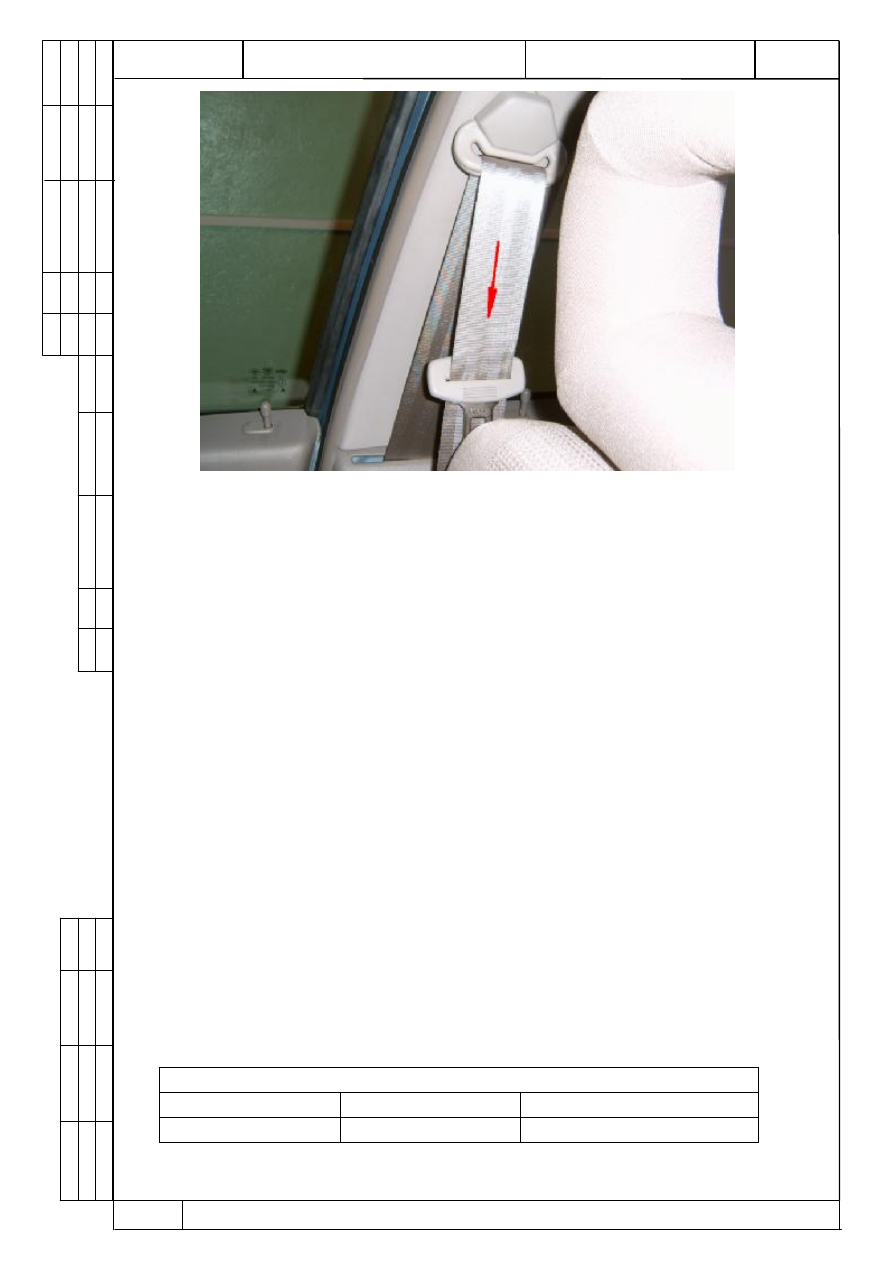

Рис. 49 Проверка ремней безопасности.

19. ОБСЛУЖИВАНИЕ КОЛЕС АВТОМОБИЛЯ.

19.1 ПРОВЕРКА СОСТОЯНИЯ ШИН.

Проверить шины автомобиля на отсутствие повреждений и неравномер-

ность износа. Шины имеют индикаторы износа протектора, индикаторы по-

являются на поверхности беговой дорожки, когда остаточная глубина ри-

сунка протектора составляет 1,6 мм или менее. Шина подлежит замене если

на беговой дорожке появился хотя бы один индикатор износа.

Проверить отсутствие повреждений дисков колес, при наличии поврежде-

ний произвести правку или заменить и отбалансировать колеса

(допустимый дисбаланс 15 г).

Проверить крепление колес и при необходимости подтянуть. Запрещается

смазывать колесные болты. Моменты затягивания болтов крепления колес –
Мкр. от 100 до 120 Н-м.

Разрешается применять только шины размерности 215/70R16*99H или
235/60R16*100 H.

19.2 ПРОВЕРКА ДАВЛЕНИЯ ВОЗДУХА В ШИНАХ.

Проверить давление в шинах (включая запасное колесо). Проверять дав-

ление следует на холодных шинах при помощи манометра.

Данные о давлении воздуха в шинах имеются на внутренней стороне

лючка бензобака.

Давление в шинах должно соответствовать табличным данным:

Давление воздуха в шинах, кгс/см

Передние колеса

Задние колеса

Запасное колесо

2,0

2,5

ГОСТ 3.1105-84

ЗАО "ЗАЗ" ОС

25480917

Лист

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.070

Технологическая инструкция по проведению регламентных работ автомобилей Чери Тигго.

20. КОНТРОЛЬ УГЛОВ УСТАНОВКИ КОЛЕС.

Проверку и регулировку углов установки передних колес выполняют на

специальных стендах в соответствии с инструкцией на стенд.

Углы установки схождения задних колес влияют на углы схождения пе-

редних колес, поэтому вначале необходимо провести регулировки задних

колес, и лишь затем передних.

Перед проверкой углов установки колес необходимо проверить высоту

левой и правой стороны. Контроль производить на снаряженном автомоби-

ле с нагрузкой эквивалентной двум пассажирам. Проверить центровку руле-

вого колеса. Спицы рулевого колеса должны быть направлены симметрич-

но вниз.

Неодинаковая высота левой и правой стороны кузова автомобиля указы-

вает на повреждение или деформацию деталей подвески.

Произвести осадку подвесок проездом по специальной дорожке.

Зафиксировать рулевое колесо в положении, соответствующему прямоли-
нейному движению с помощью ограничивающего устройства.

Проверить углы установки задних колес, при несоответствии произвести

регулировку:

- схождение задних колес 0°18' (±30') болтом поз. 3;
- затянуть стопорные гайки удерживая болты с Мкр.110 Нм.

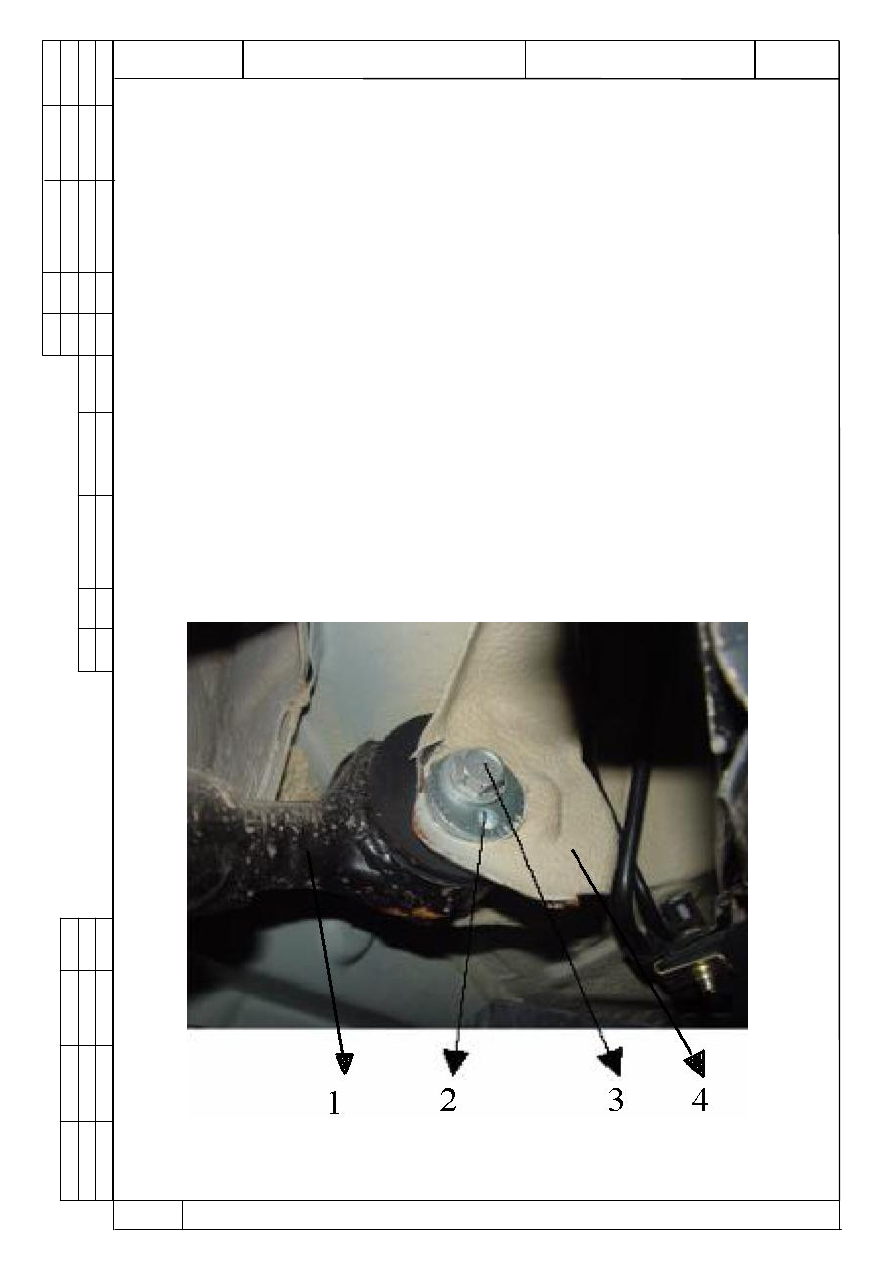

Рис. 50. Проверка схождения задних колес.

1 – рычаг задней подвески; 2 - шайба; 3 – регулировочный болт; 4 - под-

рамник.
