ТИ 75.070

Технологическая инструкция по проведению регламентных работ автомобилей Чери Тигго.

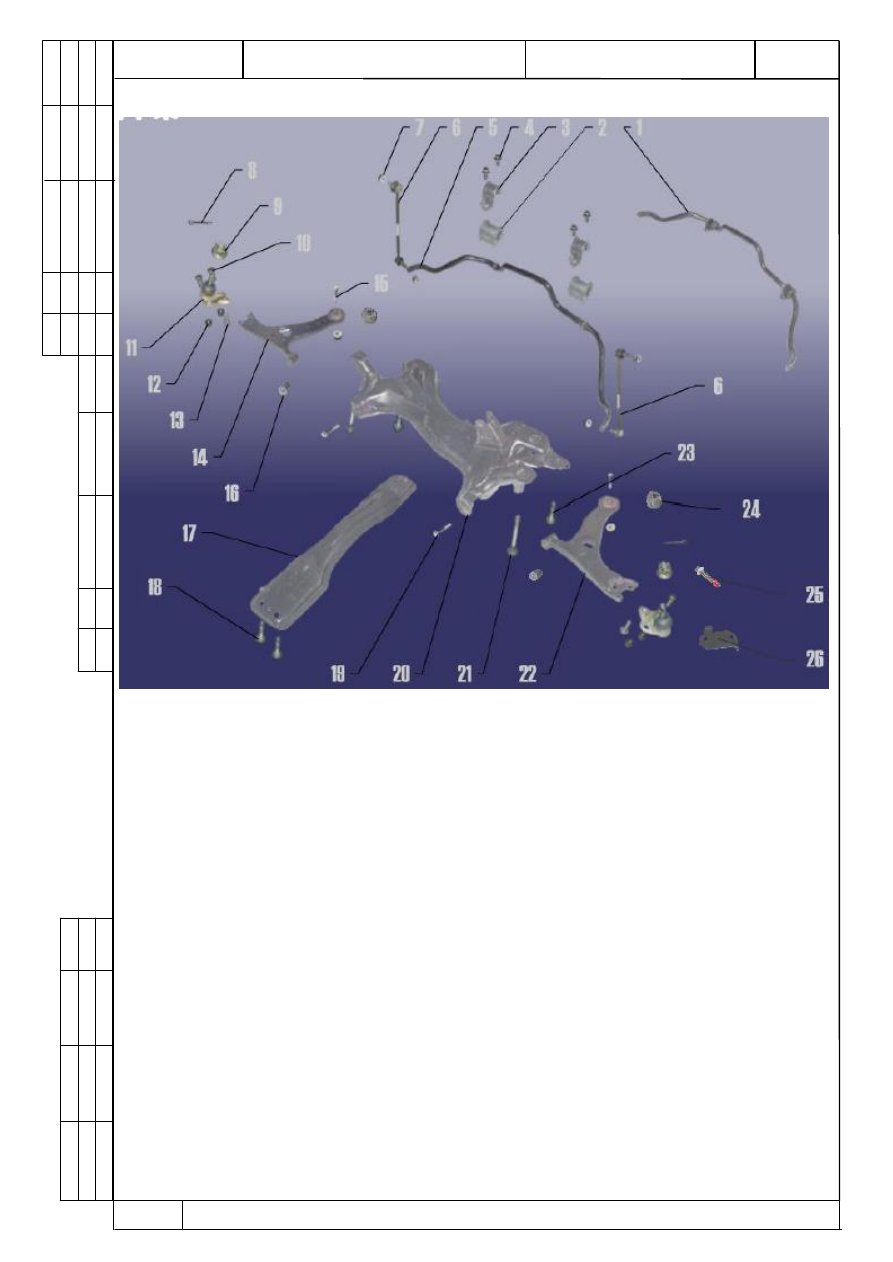

Рис. 41. Передняя подвеска.

1.  стабилизатор  поперечной  устойчивости  в  сборе;  2.  втулка  резиновая;  3.

хомут; 4. болты крепления стабилизатора; 5. стабилизатор; 6. тяга стабили-
затора; 7. гайка; 8. шплинт; 9. гайка; 10. шаровый палец; 11. шаровая опора;
12. гайка; 13. болт; 14. левый рычаг; 15. болт; 16. болт; 17. продольная опо-
ра;  19.  болт;  20.  подрамник  в  сборе;  21.  болт;  22.  рычаг  правый;  23.  гайка;
24. гайка; 25. болт; 26. прокладка левая.


16.2 КОНТРОЛЬ СОСТОЯНИЯ НАКЛАДОК ТОРМОЗНЫХ КОЛОДОК И

ДИСКОВ ПЕРЕДНИХ ТОРМОЗОВ.



Для проверки состояния тормозных колодок и дисков передних колес необ-
ходимо:
- снять передние колеса;
- проверить состояние тормозных колодок. Колодки с толщиной 7,0 мм и
менее следует заменить;
- проверить состояние диска тормоза при помощи мерительного инструмен-
та, допускается износ диска до толщины не менее 23 мм.
При необходимости произвести замену изношенных деталей.

Установить передние колеса.

ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

35



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.070

Технологическая инструкция по проведению регламентных работ автомобилей Чери Тигго.

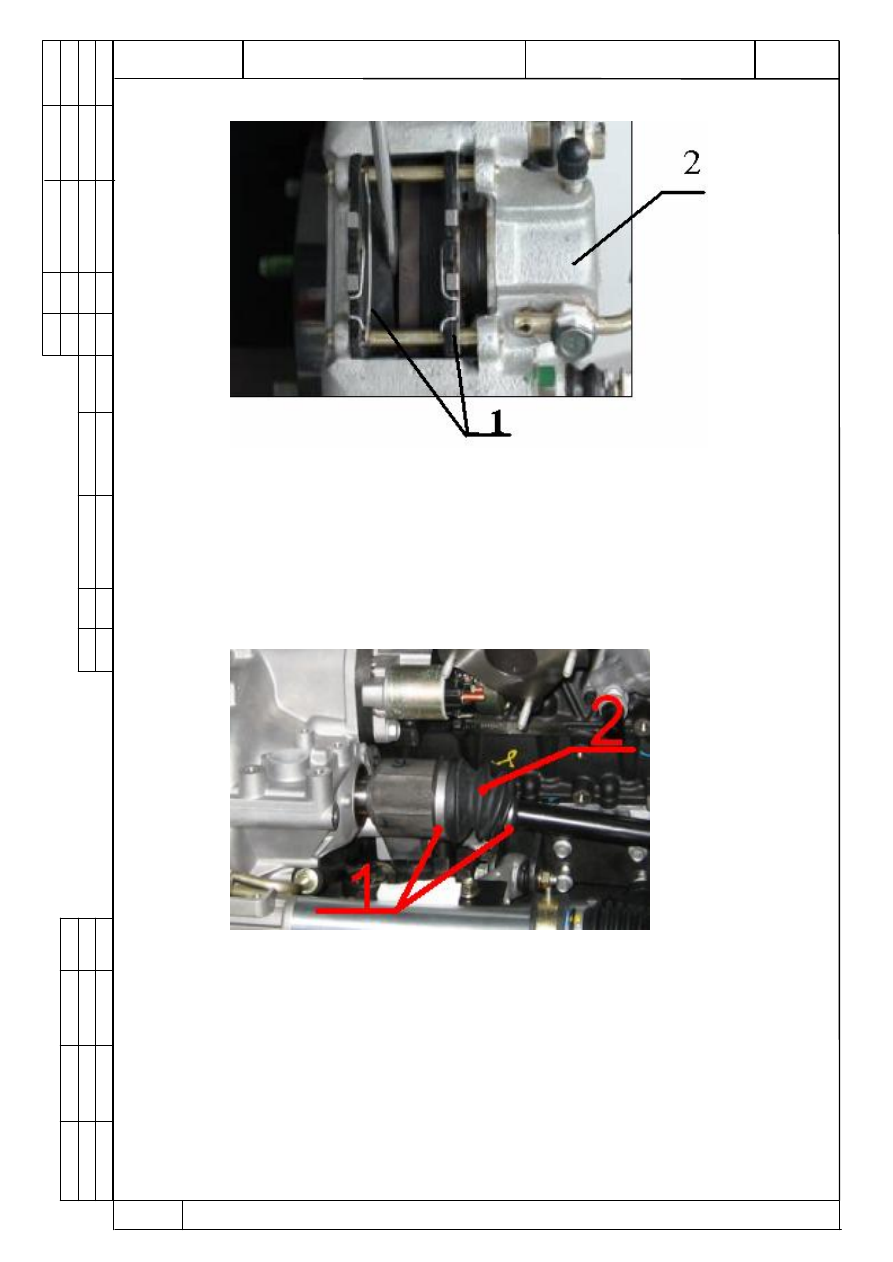

Рис. 42 Передний тормоз.

1 – тормозные колодки; 2 – суппорт.





16.3  ВИЗУАЛЬНАЯ ПРОВЕРКА СОСТОЯНИЯ ВАЛОВ ПЕРЕДНИХ

ПОЛУОСЕЙ И ЗАЩИТНЫХ ЧЕХЛОВ.



















Рис. 43 Привод передних колес 1 - хомут; 2 – чехол.

1. Убедиться в отсутствии  повреждений  валов полуосей (визуально). Оцен-

кой наличия дефектов внутри шарниров является скрежет при  прямолиней-

ном  движении  или  на  поворотах,  наличие  повторяющихся  стуков  в  транс-

миссии при динамических нагрузках (разгон-торможение).
2. Проверить состояние защитных чехлов поз. 2 шарниров и надежность ус-

тановки хомутов поз. 1 и герметичность их соединений.
3. Проверить  отсутствие  подтекания  масла  через  уплотнительные  манжеты

картера коробки  передач.

ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

36



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.070

Технологическая инструкция по проведению регламентных работ автомобилей Чери Тигго.



16.4 ПРОВЕРКА СОСТОЯНИЯ И ПОДТЯЖКА РЕЗЬБОВЫХ

СОЕДИНЕНИЙ ЗАДНЕЙ ПОДВЕСКИ.



Проверить состояние деталей задней подвески:
- состояние амортизаторов и отсутствие подтекания жидкости (запотевание

не  является  выбраковочным  признаком).  При  обнаружении  течи  жидкости

амортизатор необходимо заменить новым;

- состояние и отсутствие повреждений резиновых чехлов;
- состояние сайлент-блоков.

Проверить затяжку резьбовых соединений динамометрическим ключом:
- гаек верхнего крепления амортизатора Мкр. (42-54 Нм);
- болтов поз. 22 крепления верхних рычагов поз. 21 и болтов поз. 13 нижних

рычагов к подрамнику поз. 17 Мкр. 80-100 Нм;

- болтов поз. 5 крепления хомутов поз. 4 стабилизатора к кузову автомобиля

Мкр. 21-28 Нм;

- гаек поз. 7 крепления тяг стабилизатора поз. 8 Мкр. 42-54 Нм;
- болтов поз. 16; 18 крепления подрамника поз. 17 к кузову автомобиля

Мкр. 110-130 Нм;
-  болтов  поз.  13  крепления  верхнего/нижнего  рычагов  к  балке  поз.  6.1;  6.2

Мкр. 80-100 Нм;

-  болтов  поз.  9  крепления  кулака  поз.  6.1;  6.2    к  кузову  автомобиля  Мкр.

140-160 Нм;

- болтов нижнего крепления амортизатора Мкр. 35-47 Нм.

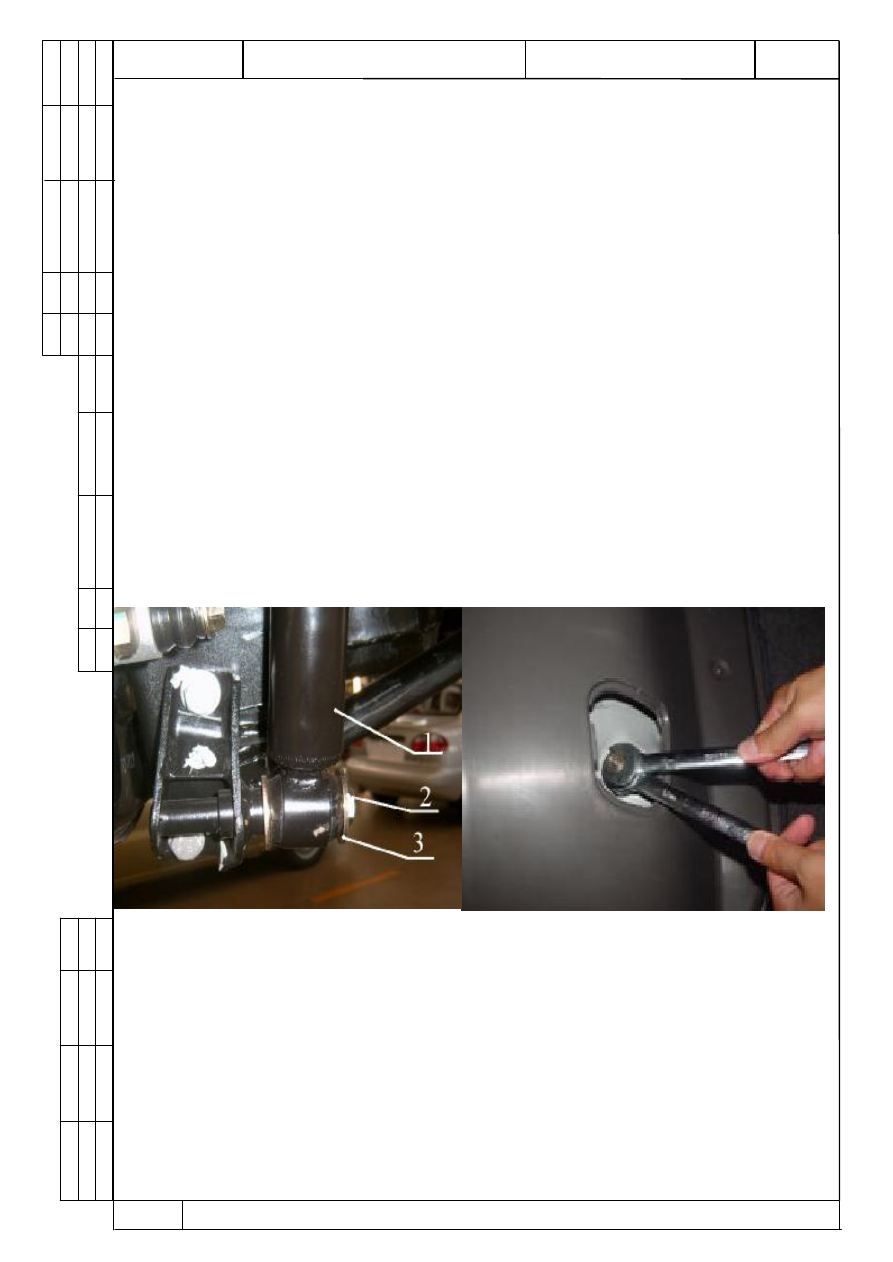

Рис. 44. Крепление амортизаторов задней подвески.

1, 2 – амортизаторная стойка; 3 – гайка










ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

37



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.070

Технологическая инструкция по проведению регламентных работ автомобилей Чери Тигго.

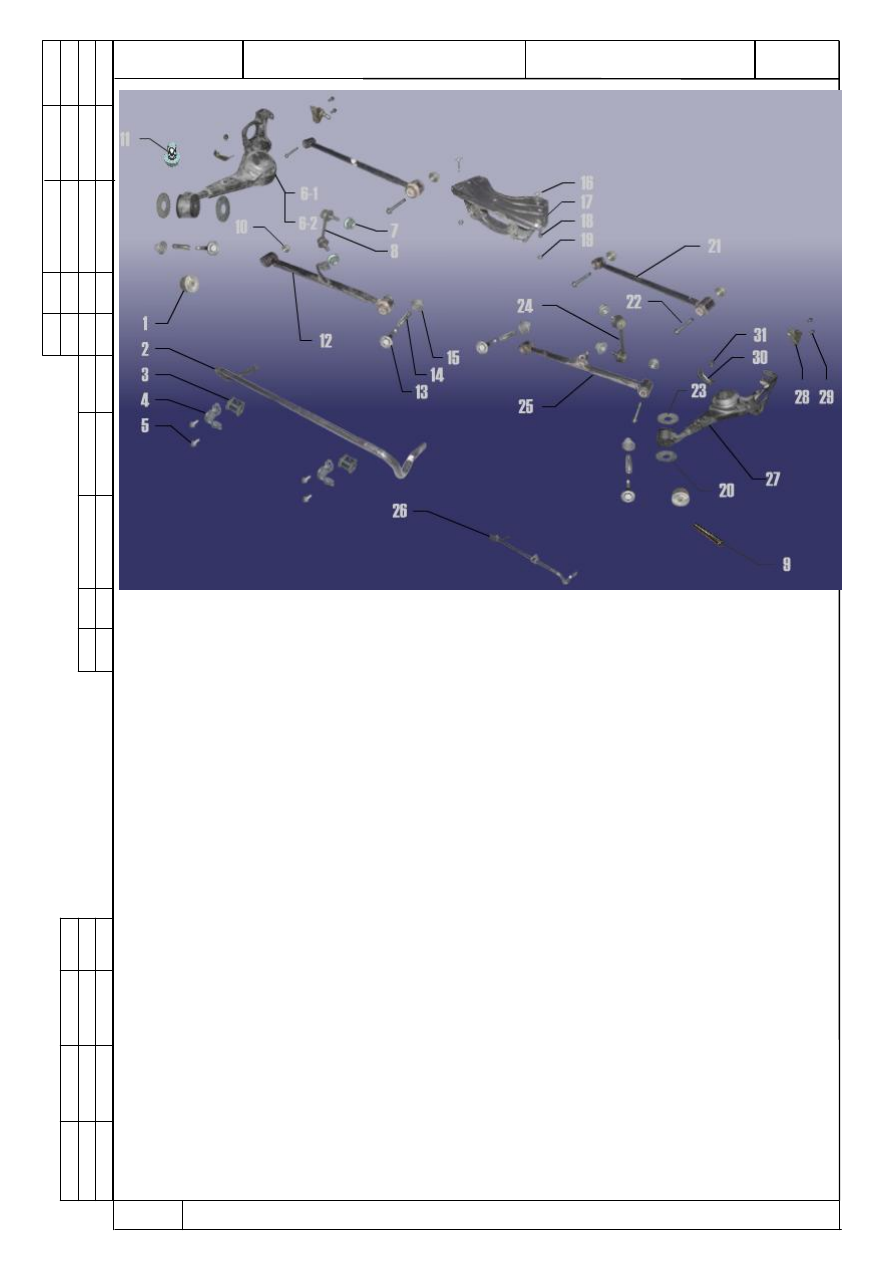

Рис. 45. Крепление задней подвески.



16.5 ПРОВЕРКА ПОДШИПНИКОВ ЗАДНИХ КОЛЕС.

 Проконтролировать  зазор в подшипниках при вывешенных задних коле-
сах. Осевой зазор должен быть не более 0,05мм. Если зазор выходит за ука-
занные пределы или подшипник «шумит» при езде – заменить.

16.6 КОНТРОЛЬ СОСТОЯНИЯ КОЛОДОК И ДИСКОВ ЗАДНИХ
ТОРМОЗОВ.


Проверить износ тормозных колодок, при толщине менее 7 мм – заменить

колодки.

Не  рекомендуется  менять  колодки,  имеющие  разную  толщину.  Замене

подлежат колодки только в том случае, если их толщина равна или меньше
минимально допустимой толщины.
