Технологическая инструкция по проведению регламентных работ автомобилей Чери Тигго.

-  Переместить натяжное устройство до высвобождения ремня;
-  Снять изношенный ремень;
-  Открутить болты натяжного ролика окончательно и снять ролик;
-  Установить новые направляющие ролики;
-  Проверить  состояние  поверхности  зубьев  ведомых  и  ведущего  шкивов

распределительных валов, поверхности должны быть гладкими и чистыми.
Обнаруженные  забоины  и  заусенцы  необходимо  тщательно  зачистить  и
заполировать;

-  Снять натяжное устройство, установить в тиски и сжать до совпадения от-

верстия в корпусе с отверстием в штоке. Установить штифт, для фиксации
штока в корпусе.

-    Не  изменяя  положение  ведущего  и  ведомых  шкивов  газораспределения,

одеть новый  плоскозубчатый ремень и  натянуть его  вынув штифт из  кор-
пуса натяжного устройства;

-  Проворачивая коленчатый вал двигателя, проверить совпадение меток;
-  Проверить натяжение ремня пальцами рук – ремень должен закручиваться

на угол не более 90

0

.

   При  недостаточном  натяжении  ремня  проверить  состояние  натяжного

устройства:

- измерить  выступание штока, если длина менее 12 мм – заменить натяжное

устройство;

-  нажать  на  шток  с  усилием  98-195  N  и  измерить  перемещение  штока,  если

перемещение более 1 мм - заменить натяжное устройство;

-  установить наружный кожух и закрутить винты с Мкр. 9-11 Нм.

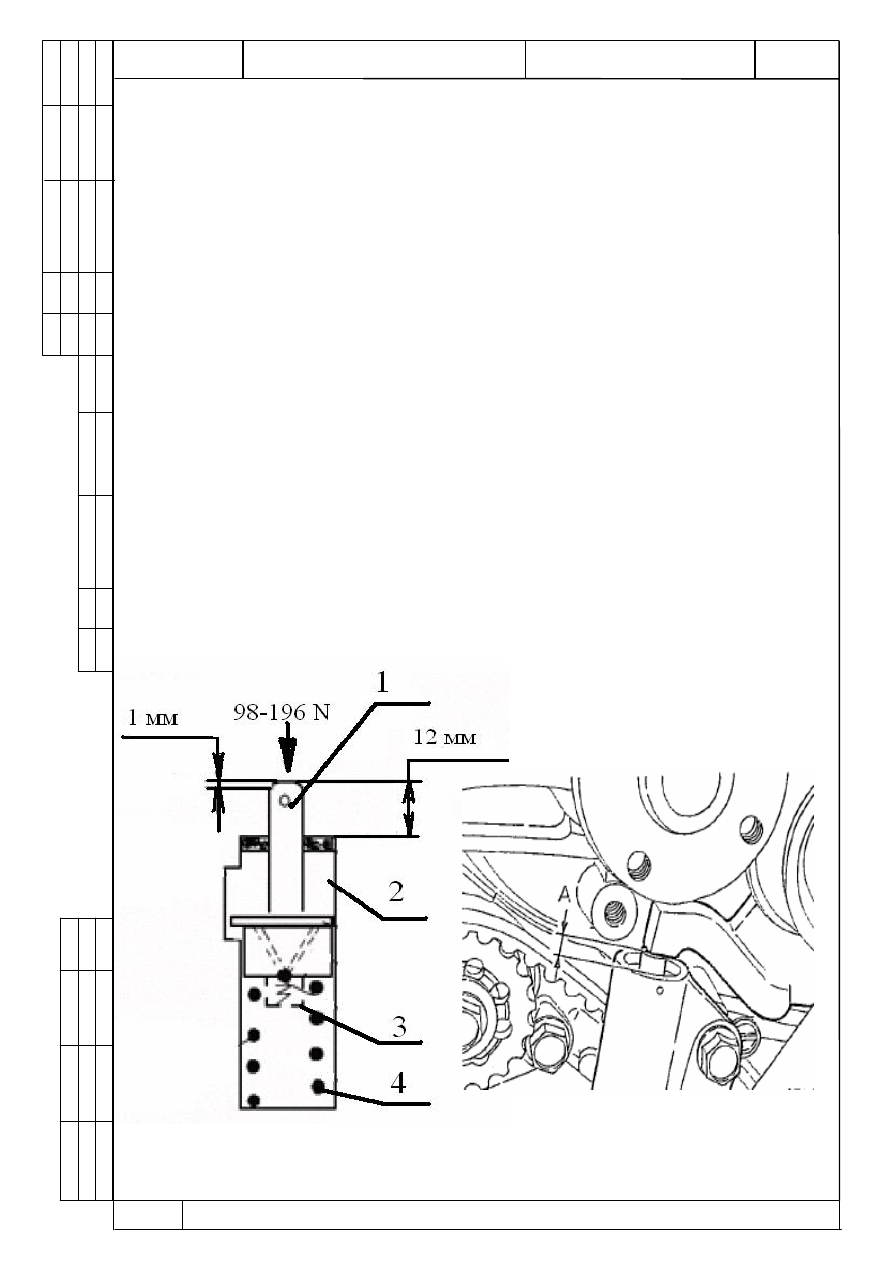

Рис. 23. Эскиз автоматического натяжного устройства.

1 – шток; 2 – корпус; 3 – клапан; 4 – пружина.



ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

19



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.070

Технологическая инструкция по проведению регламентных работ автомобилей Чери Тигго.




10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ЭЛЕКТРООБОРУДОВАНИЯ.



10.1



КОНТРОЛЬ, ЗАМЕНА СВЕЧЕЙ ЗАЖИГАНИЯ.


Отсоединить провода высокого напряжения от свечей зажигания, предва-

рительно провернув защитный колпачок свечи вокруг оси на 30

 о

…45

о

в ка-

ждую сторону.

Вывернуть  свечи зажигания. При наличии нагара или загрязнений, свечи

очистить на  стенде и продуть сжатым воздухом. При наличии на изоляторе
свечи сколов, трещин заменить свечи на новые.

На  стенде  визуально  проверить  работоспособность  свечей  и  герметич-

ность.  Создать  давление  в  камере  прибора  2,0±0,05  Мпа  (20±0,5



кгс/см

2

).

Накапать на изолятор свечи несколько капель масла или керосина. Появле-
ние пузырьков воздуха между корпусом и изолятором не допускается.
Установить свечи и закрутить моментом 20...29 Н

.

м (2,0...3,0 кгс

.

м).

Применять только оригинальные трехконтактные свечи зажигания кат. №
SMS 851387.



10.2 ПРОВЕРКА СОСТОЯНИЯ АККУМУЛЯТОРНОЙ   БАТАРЕИ.





Очистить  наружную  поверхность  аккумуляторной  батареи  от  загрязне-

ний  и  пыли  при  помощи  чистой  ветоши,  смоченной  в  10%  растворе  наша-
тырного спирта  или



 кальцинированной соды. Убедиться в отсутствии тре-

щин корпуса аккумуляторной батареи.

Определить техническое состояние аккумуляторной батареи:



-  уровень  электролита  для  обслуживаемых  АКБ  должен  быть  на  5-10  мм
выше предохранительного щитка, или на 10-15 мм выше  верхнего края се-
параторов, или между метками "min" и "max" на корпусе АКБ, или по инди-
катору уровня;
-  плотность  электролита,  измеренная  при  помощи  ареометра,    должна  со-
ответствовать таблице 2;
-  для необслуживаемых АКБ проверить их техническое состояние по инди-
катору (гидрометру).

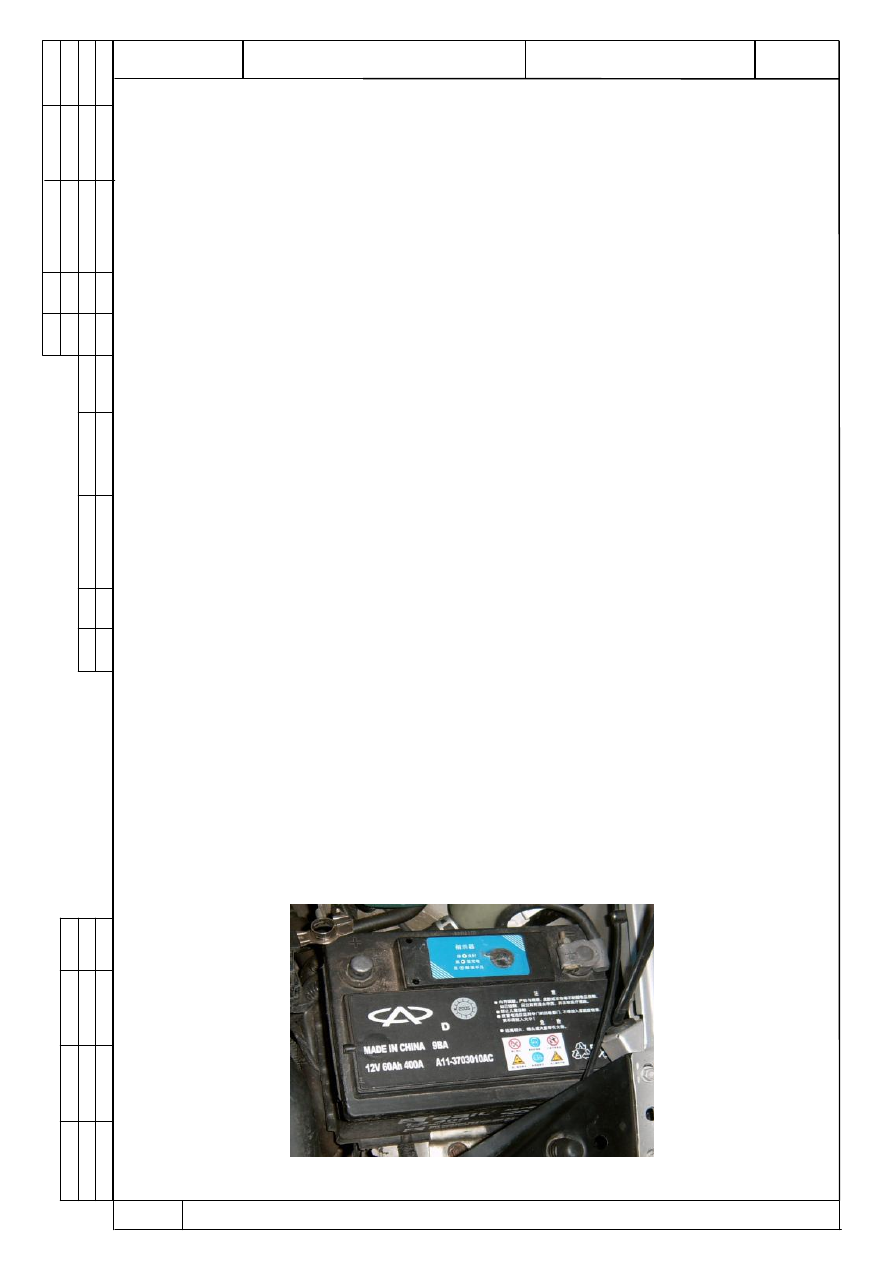

Рис. 24. Аккумуляторная батарея.

ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

20



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.070

Технологическая инструкция по проведению регламентных работ автомобилей Чери Тигго.

При снижении степени заряженности АКБ или падении уровня и плотно-

сти электролита снять АКБ с автомобиля и произвести подзарядку согласно
паспортных данных.

Внимание:  При  зарядке  батареи  необходимо  периодически  проверять

температуру электролита и не допускать ее повышения свыше 40

°С. Если

температура  достигнет  40

°С,  то  следует  уменьшить  наполовину  заряд-

ный ток или прервать зарядку и охладить батарею до 27

°С.

После  зарядки  произвести  проверку  напряжения  на  клеммах  АКБ  акку-

муляторным  пробником  Э107.  Батарея  заряжена  если  напряжение  под  на-
грузкой в конце пятой секунды  будет не менее 8,9 В.

Установить  АКБ  на  место  и  закрепить  ее  при  помощи  планки  и  болта.

Клеммы смазать техническим вазелином и произвести затяжку.



Таблица 1. Плотность электролита при 25

о

С, г/см

3



Климатический район (среднемесяч-

ная температура воздуха в январе,

о

С)

Время года

Плотность элек-

тролита приве-

денная к 25

о

С,

г/см

3

зима

1,30

Очень холодный (от –50 до –30)

лето

1,28

Холодный (от –30 до –15)

круглый год

1,28

Умеренный (от –15 до –8)

круглый год

1,28

Теплый, влажный (от 0 до +4)

круглый год

1,23

Жаркий, сухой (от –15 до +4)

круглый год

1,23



Таблица. 2



Температурные поправки к показанию ареометра, г/см

3



Температура

электролита,

о

С

Поправка

от –40 до -26

-0,04

от –25 до -11

-0,03

от –10 до -4

-0,02

от +5 до + 19

-0,01

от +20 до +30

0,00

от +31 до +45

+0,01



В случае если происходит снижение степени заряженности АКБ или паде-

ние  уровня  и  плотности  электролита  необходимо  проверить  регулируемое

напряжение генератора на автомобиле.



ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

21



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.070

Технологическая инструкция по проведению регламентных работ автомобилей Чери Тигго.


Для проверки необходимо иметь вольтметр постоянного тока со шкалой до

15

…

30 В, класса точности не ниже 1,0.

После 15 мин работы двигателя при средней частоте вращения коленчато-

го  вала  двигателя  и  включенных  фарах  замерить  напряжение  между  клем-
мой "+" аккумулятора и "массой". Напряжение должно находиться в преде-
лах 14,2

±

0,5 В.



11. ПРОВЕРКА СИСТЕМЫ ОХЛАЖДЕНИЯ.

11.1

ПРОВЕРКА

УРОВНЯ

ОХЛАЖДАЮЩЕЙ

ЖИДКОСТИ

И

ГЕРМЕТИЧНОСТИ СИСТЕМЫ.



Жидкость должна полностью заполнять радиатор и находиться в пределах

отметок МIN и  МАХ расширительного бачка (на холодном двигателе). Ес-

ли  уровень  опустился  ниже  отметки  МIN,  добавить  охлаждающую  жид-

кость, чтобы жидкость не превышала отметку МАХ (см. рис.25).

ВНИМАНИЕ: переполнение расширительного бачка не допускается.

Проверить герметичность системы охлаждения, отсутствие вздутий и тре-

щин  шлангов:

- шлангов и подводящей трубы водяного насоса;
- шлангов радиатора отопителя;
- шланга на расширительном бачке, в моторном отсеке;
- шлангов на термостате;
- подводящего и отводящего шлангов радиатора;

Осмотреть  сливную  пробку  радиатора,  а  также  датчик  включения    венти-

лятора радиатора, находящегося в правом верхнем  углу    радиатора.  Нали-

чие подтеканий в соединениях не допускается.

Проверить плотность охлаждающей жидкости денсиметром, согласно пас-

порта на прибор. Плотность охлаждающей жидкости при t 20

о

С должна на-

ходиться в пределах 1,078…1,085 или -40

  о

С (в зависимости от типа приме-

няемого ареометра).

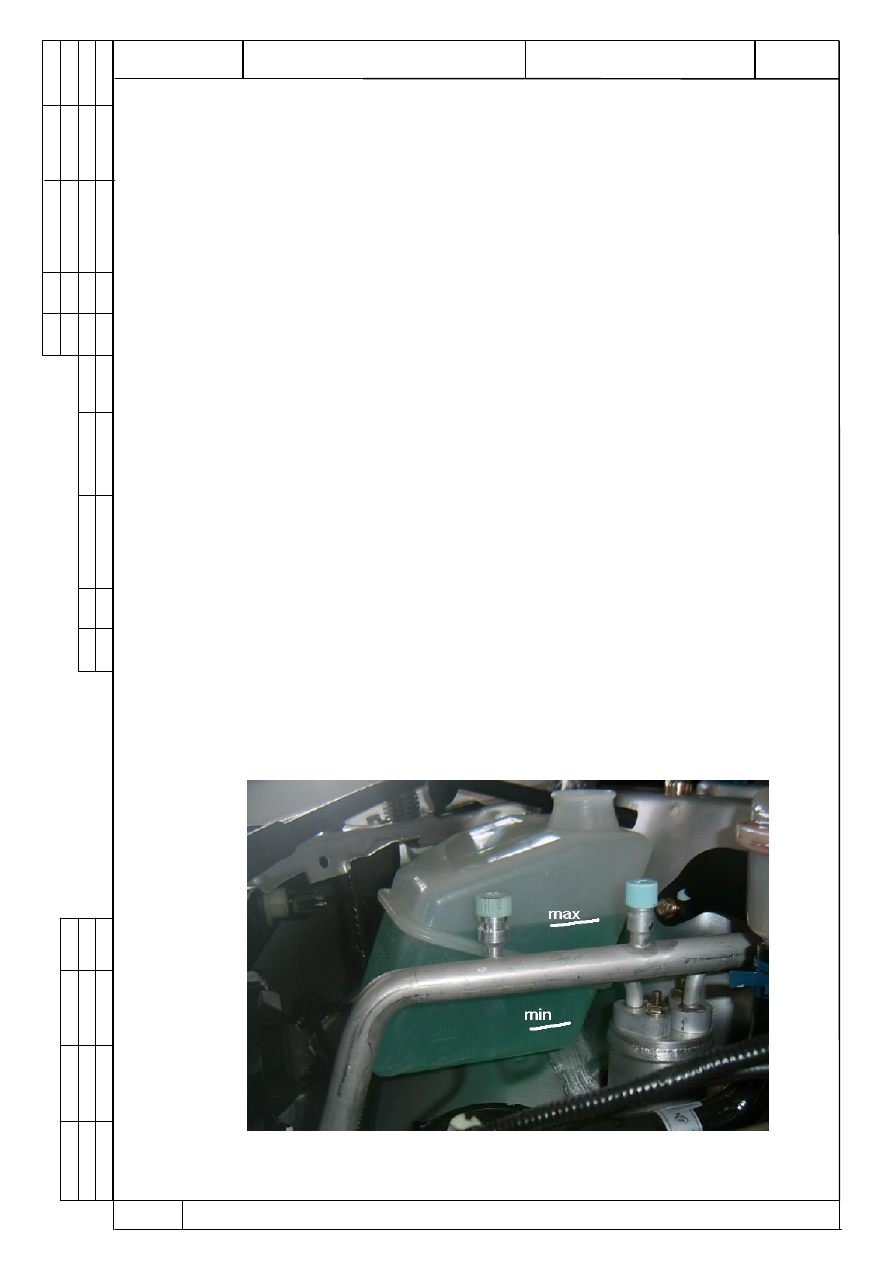

Рис. 25. Проверка уровня охлаждающей жидкости в
